TC64 RD miernik portu USB typ C USB-C

TC64 RD miernik portu USB typ C USB-C

Miernik TC64C firmy Ruideng Technologies służy do jednoczesnego pomiaru napięcia i prądu urządzeń wyposażonych w najnowszy interfejs USB typu C. Na podstawie tych zmierzonych wartości, obliczona zostaje rezystancja obciążenia, moc, pojemność. Miernik posiada kolorowy wyświetlacz LCD o przekątnej 0.96 cala.  Zakres mierzonego napięcia wynosi 3.7-30.00V,a natężenia prądu 0-4.000A.  Miernik mieści się w plastikowym opakowaniu, na ekran nałożony jest cienka warstwa folii chroniąca przed uszkodzeniami. Wyświetlacz typu inwersyjnego (czarne tło) o dużym kontraście zapewnia szerokie kąty widzenia- 160 stopni.

Dane techniczne:

  • Pomiar napięcia: 3.70-30.00V
  • Pomiar natężenia prądu: 0-4.000A
  • Pomiar pojemności: 0- 99999mAh
  • Pomiar energii: 0-99999mWh 999.99Wh
  • Pomiar impedancji obciążenia: 1Ω-9999.9Ω
  • Pomiar mocy: 0- 120W
  • Pomiar temperatury: 0℃~80℃/32℉~176℉
  • Rozpoznawanie szybkiego ładowania:    QC2.0, QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG
  • rozdzielczość pomiaru napięcia: 0.01V
  • rozdzielczość pomiaru natężenia: 0.001A
  • Typ wyświetlacza: cyfrowy, 0.96 cala color IPS
  • Wymiary: 50x19x9mm
  • Waga: 7g (z opakowaniem 14g)
  • Częstotliwość odświeżania ekranu: 2Hz

Miernik zapewnia ma dwie grupy pamięci do przechowywania i sprawdzania wyników pomiarów. Jeżeli ustawiona jest grupa „0”, bieżący pomiar pojemności zostanie zachowany po wyłączeniu urządzenia. Po włączeniu przechowana jest wartość mAh i mWh będzie migać na ekranie. Kiedy nowy pomiar przekroczy 1mAh, zachowane wyniki zostaną nadpisane. Jeżeli ustawiona jest grupa „1”, bieżący pomiar pomiar pojemności zostanie zachowany po wyłączeniu urządzenia. Zachowana wartość będzie się zwiększać (dodawać) po ponownym włączeniu zasilania.



Opis ikon wyświetlacza

Po uruchomieniu urządzenia pojawi się ekran powitalny, następnie wyświetli się interfejs główny. Aby przejść do interfejsu 2- rozpoznawanie szybkiego ładowania należy przycisnąć przycisk miernika.

Główny interfejs- ikony

  1.  Wyłącz ekran
  2.  Jednostka temperatury
  3.  Zmiana grupy danych
  4. Wyczyść obecną grupę danych
  5.  Obróć ekran

Aby zmienić ustawienia naciśnij i przytrzymaj przycisk, dopóki wybrana ikona nie zostanie podświetlona (tło zmieni się z czarnego na niebieskie).
Po wybraniu ikony (1.) ekran zostanie wyłączony- aby ponownie włączyć ekran naciśnij przycisk.
Po wybraniu ikony (2.) jednostka temperatury zmieni się (°C/°F).
Po wybraniu ikony (3.) zmieni się grupa danych.
Po wybraniu ikony (4.) zostaną zresetowane pomiary w bieżącej grupie danych.
Po wybraniu ikony (5.)  ekran obróci się o 180°, wybór zostanie zachowany po wyłączeniu urządzenia.

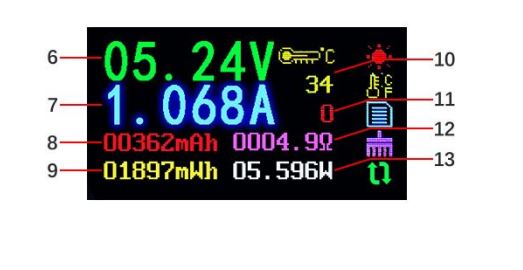

Główny interfejs- pomiary

6.  Wartość napięcia
7.  Wartość prądu
8.  Wartość pojemności
9.  Wartość energii
10.  Wartość temperatury
11.  Numer grupy danych
12.  Wartość impedancji obciążenia
13.  Wartość mocy

Interfejs: Rozpoznawanie trybu szybkiego ładowania

14.  Poziom sygnału danych dodatnich
15.  Poziom sygnału danych ujemnych
16.  Typ obecnego ładowania



Uwaga!

Przepływ prądu występuje tylko w jednym kierunku- od męskiego złącza do żeńskiego. Odwrotnie wciąż będzie pod napięciem ale prąd będzie pokazywany jako 0.
