Moduł bezprzewodowej transmisji dźwięku 1/2

Moduł bezprzewodowej transmisji dźwięku 1/2

Moduł do przesyłania BTE-475

Moduł ten składa się z dwóch układów na osobnych płytkach PCB. Modułu nadajnik i modułu odbiornika. W tej części znajdziesz instrukcję krok po kroku jak wszystko przylutować. Dopiero w kolejnej części dowiesz się jak wykorzystać moduł i zobaczysz nasze testy i pomiary.

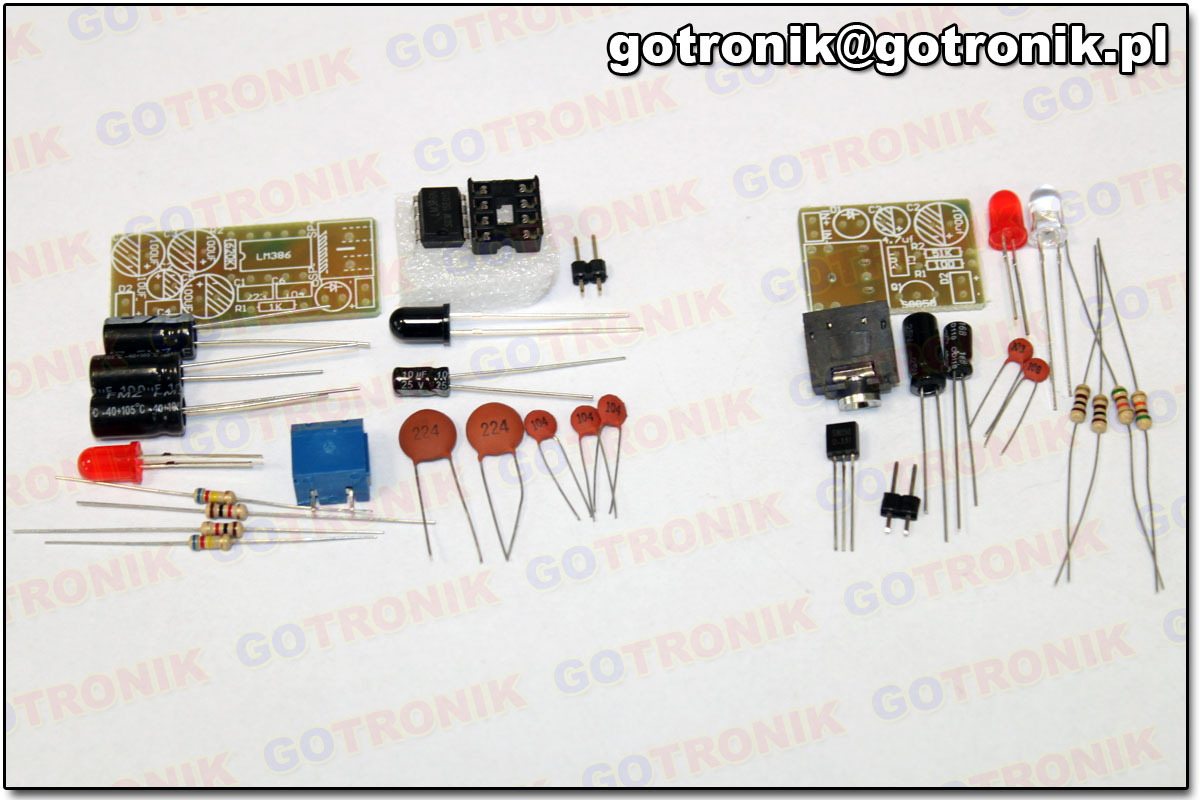

Pogrupowane elementy

Pogrupowane elementy

Lista elementów:

  • złącze do przykręcenia przewodów typu terminal block ARK
  • LM386
  • podstawka pod LM386
  • S8050
  • nadajnik podczerwieni
  • odbiornik podczerwieni
  • kondensatory (103), (104) i (224)
  • kondensator elektrolityczny 100 uF, 4.7 uF, 10 uF
  • 2 dioda LED  czerwona 5 mm
  • gniazdo jack
  • rezystory 100 Ohm, 1 kOhm, 51 kOhm, 620 kOhm
  • 2 płytki PCB
Ocena stopnia trudności:
  • płytki jednostronne
  • solder-maska –TAK
  • opis montażowy na płytkach drukowanych – TAK
  • schemat ideowy – NIE
  • schemat montażowy – TAK nadrukowany na płytkach drukowanych
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

Opcjonalnie:

KROK 1

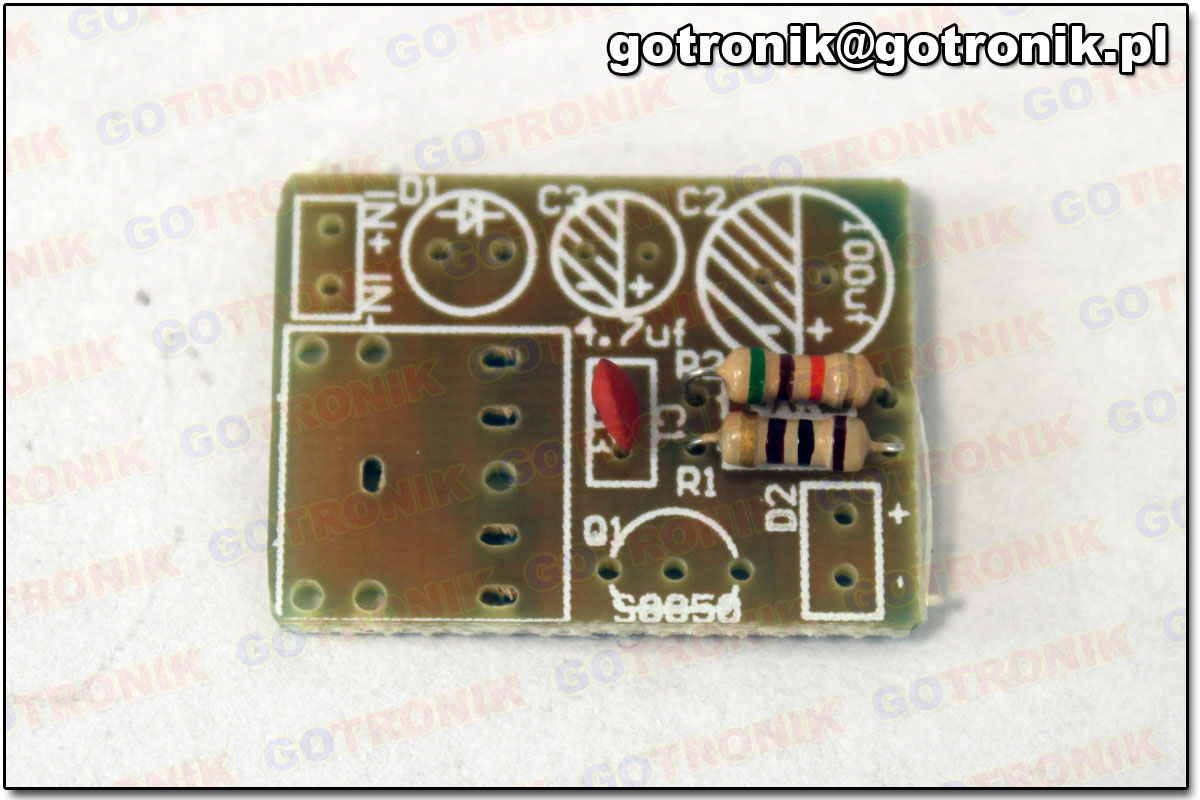

Zaczniemy od zlutowania układu nadajnika. Na samym początku wlutujemy rezystory i kondensator (103).

Krok 1

Krok 1

KROK 2

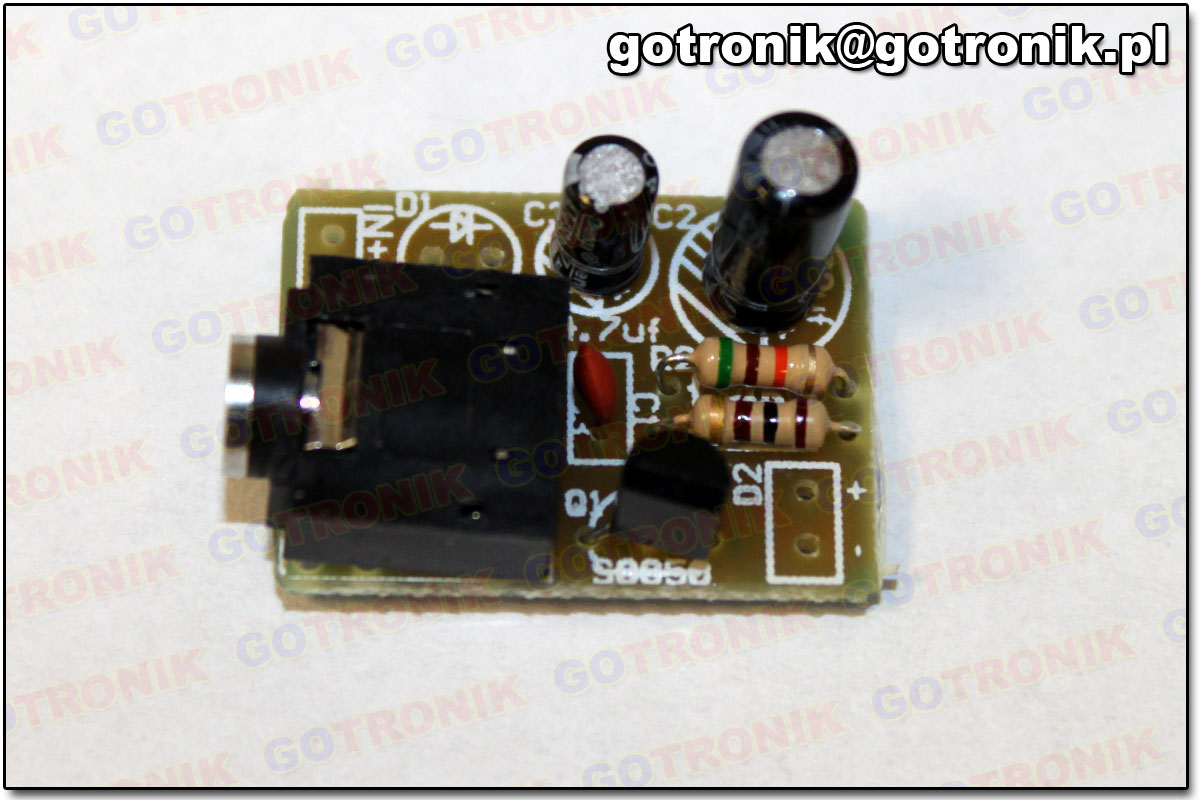

Kolejno przylutujemy S8050, gniazdo JACK i kondensatory elektrolityczne. Pamiętaj o polaryzacji. Zakreskowane pole oznacza „-„, krótsze wyprowadzenie elementu też oznacza „-„.

Krok 2

Krok 2

KROK 3

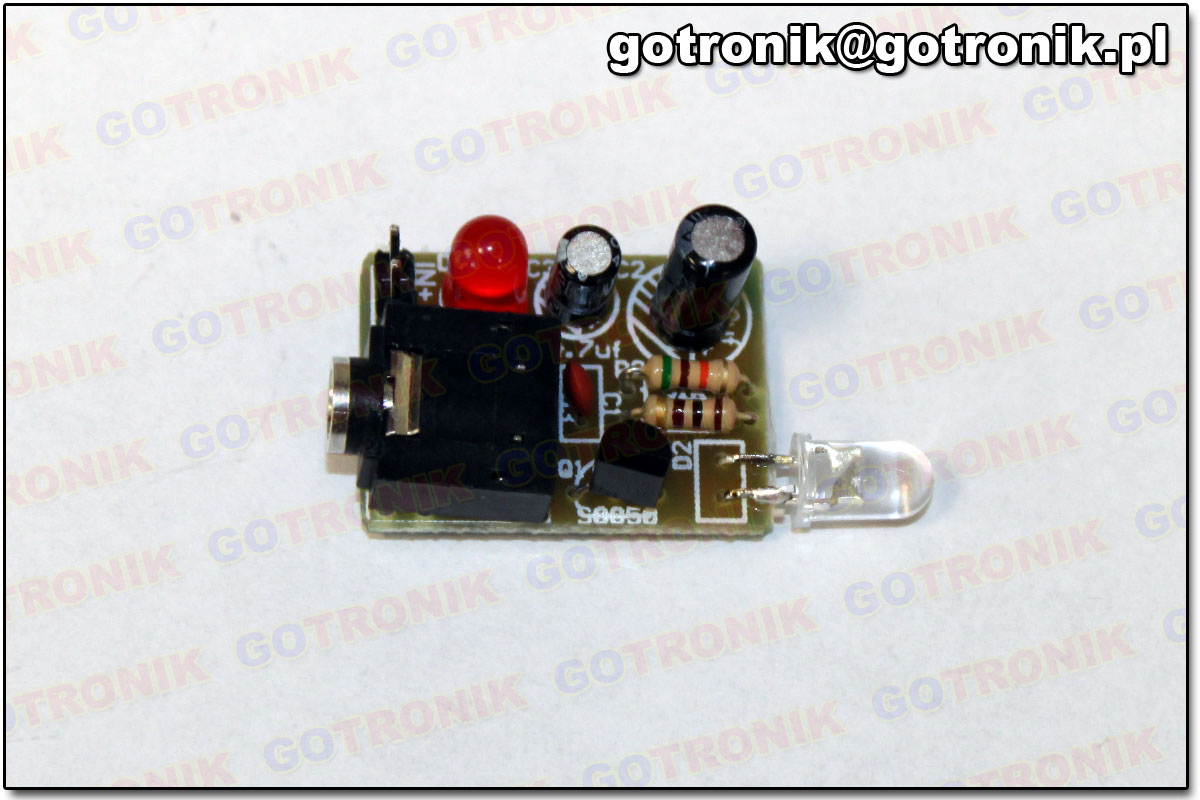

Aby układ nadajnika był gotowy, pozostało przylutować goldpiny, diodę i nadajnik podczerwieni.

Krok 3

Krok 3

KROK 4

Weźmiemy teraz płytkę odbiornika i wlutujemy rezystory i kondensatory.

Krok 4

Krok 4

KROK 5

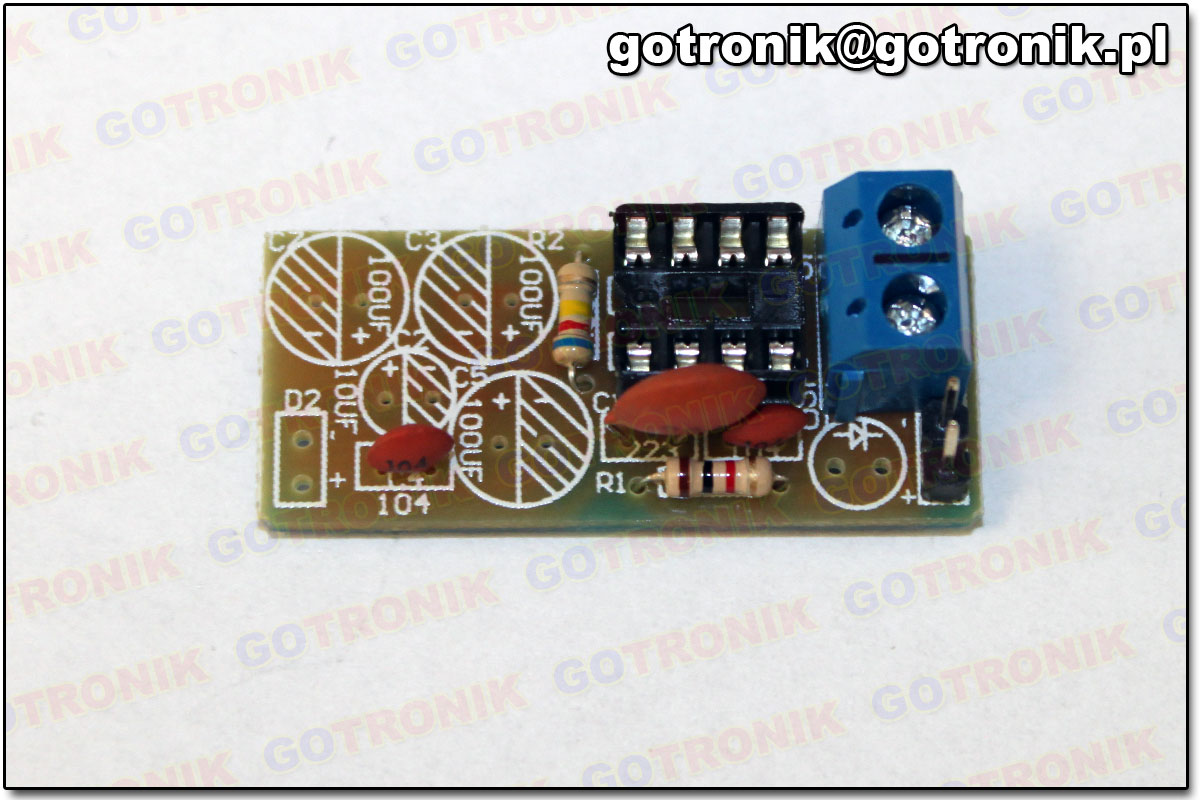

Kolejno wlutuj podstawkę pod LM386, goldpiny i złącze ARK.

Krok 5

Krok 5

KROK 6

Umieść LM386 w podstawce. Następnie wlutuj kondensatory elektrolityczne zgodnie z polaryzacją oznaczoną na elemencie i płytce PCB.

Krok 6

Krok 6

KROK 7

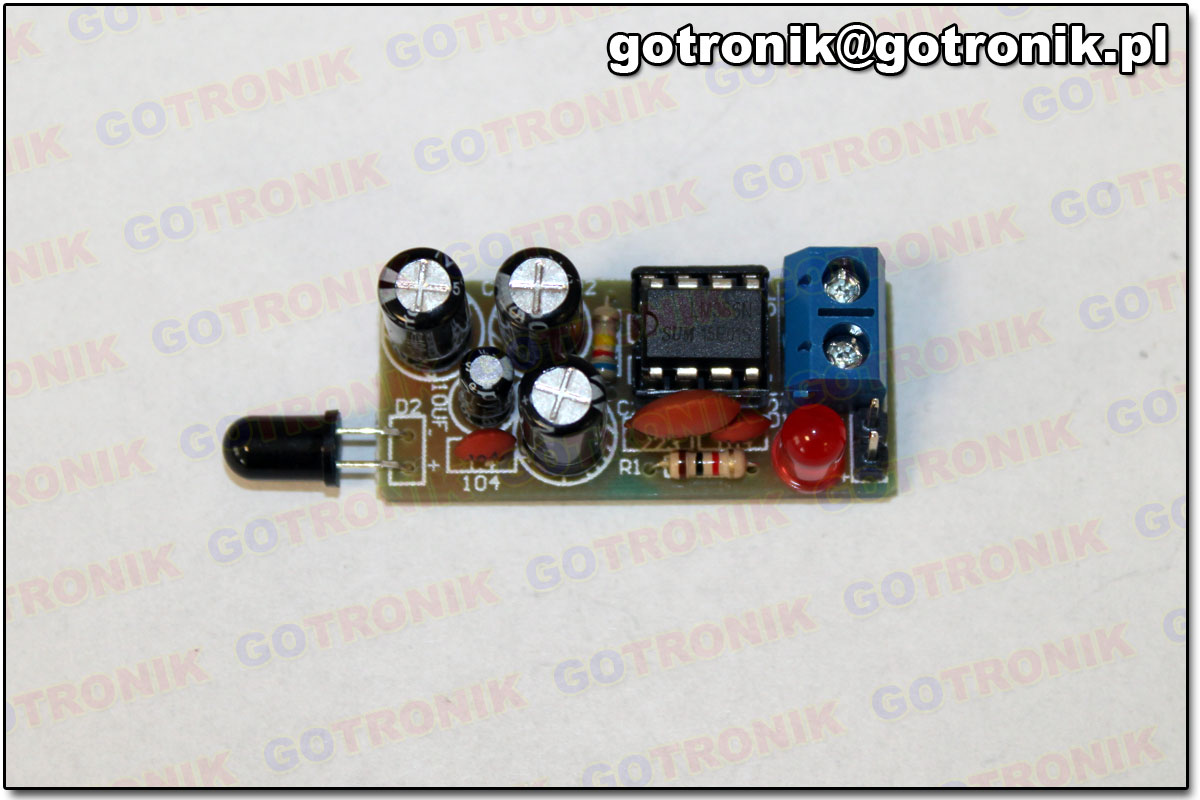

Na sam koniec wlutuj diodę LED i odbiornik podczerwieni. Pamiętaj o zachowaniu polaryzacji. W przypadku obu tych elementów, dłuższe wyprowadzenie jest „+”.

Krok 7

Krok 7
