Uniwersalny miernik Aneng AN8009 posiada wyświetlacz o maksymalnym wskazaniu 9999. Multimetr podaje wartość True RMS. Jest również wyposażony w funkcję NCV, czyli funkcję wykrywania pola elektrycznego. Miernik posiada również inne funkcję między innymi: pomiar napięcia, pomiar natężenia prądu, pomiar temperatury, test diod, pomiar ciągłości obwodu.Urządzenie jest niewielkie, z łatwością mieści się w dłoni.





Funkcje:

  • Pomiar napięcia: 999.9mV/9.999 V/99.99 V/999.9 V
  • Pomiar natężenia prądu:  999.9mA/9.999A/99.99uA/999.9uA
  • Pomiar rezystancji: 99.99/999.9/9.999k/99.99k/999.9K/9.999M/99.99M Ohm
  • Pomiar pojemności: 9.99nF/99.99nF/999.9nF/9.99uF/99.99uF/999.9uF/9.999mF
  • Pomiar częstotliwości: 99.99Hz/999.9Hz/9.999KHz/99.99KHz/999.9KHz/9.999MHz
  • Pomiar współczynnika wypełnienia %
  • Pomiar temperatury: -20℃~1000℃/-4℉-1832℉
  • Pomiar ciągłości obwodu – brzęczyk
  • Testowanie diod
  • NCV (funkcja wykrywania pola elektrycznego)
  • True RMS



Dane techniczne:

  • Automatyczny/ręczny zakres pomiarów
  • Zasilanie: 2×1.5V AAA baterie
  • Wymiary: 130x65x32 mm
  • Waga: 114g
  • Temperatura pracy:  0 – 40 ℃

Aby dokonać zmiany zakresu pomiaru należy wcisnąć przycisk RANGE.

Pomiary z wykorzystaniem miernika Aneng AN8009

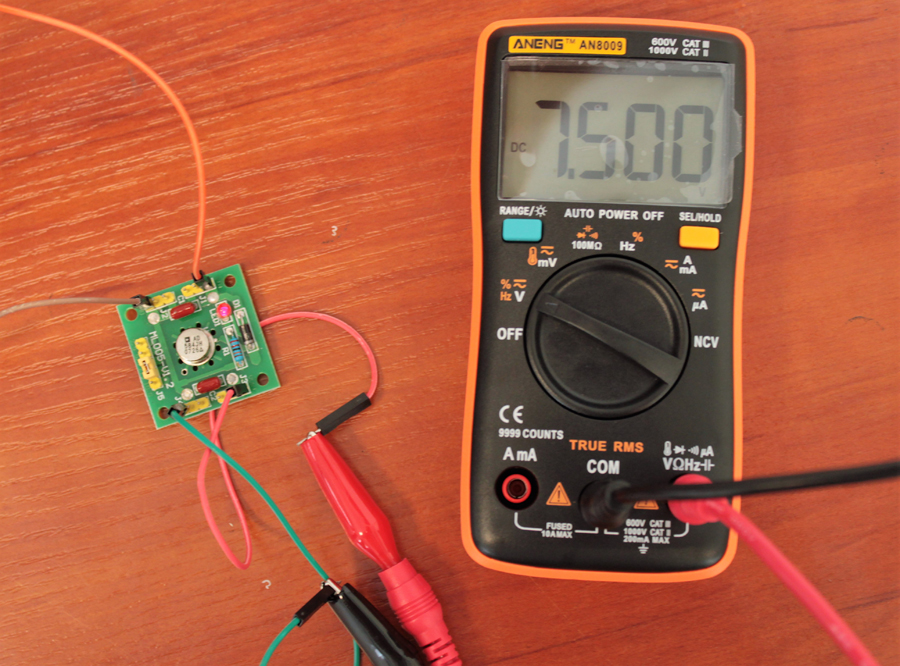

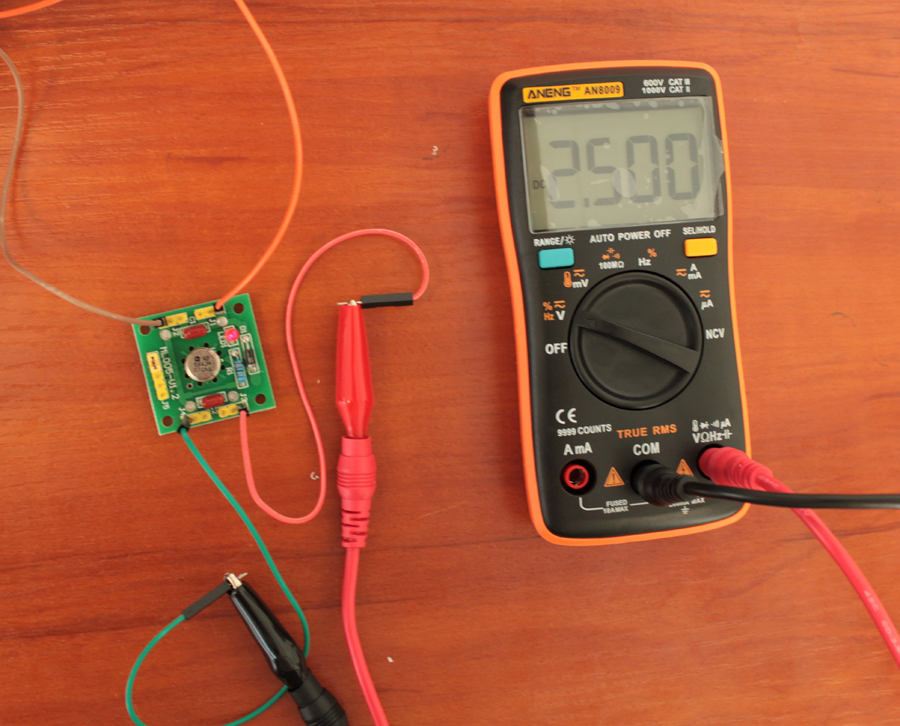

Pierwszy pomiar został wykonany ze źródłem napięcia odniesienia AD584JH. Referencyjna wartość została ustawiona najpierw na  2.5V a następnie na 7.5V.

Pomiar z wykorzystaniem źródła odniesienia

Pomiar z wykorzystaniem źródła odniesienia

Kolejny pomiar z wykorzystaniem źródła odniesienia

Kolejny pomiar z wykorzystaniem źródła odniesienia

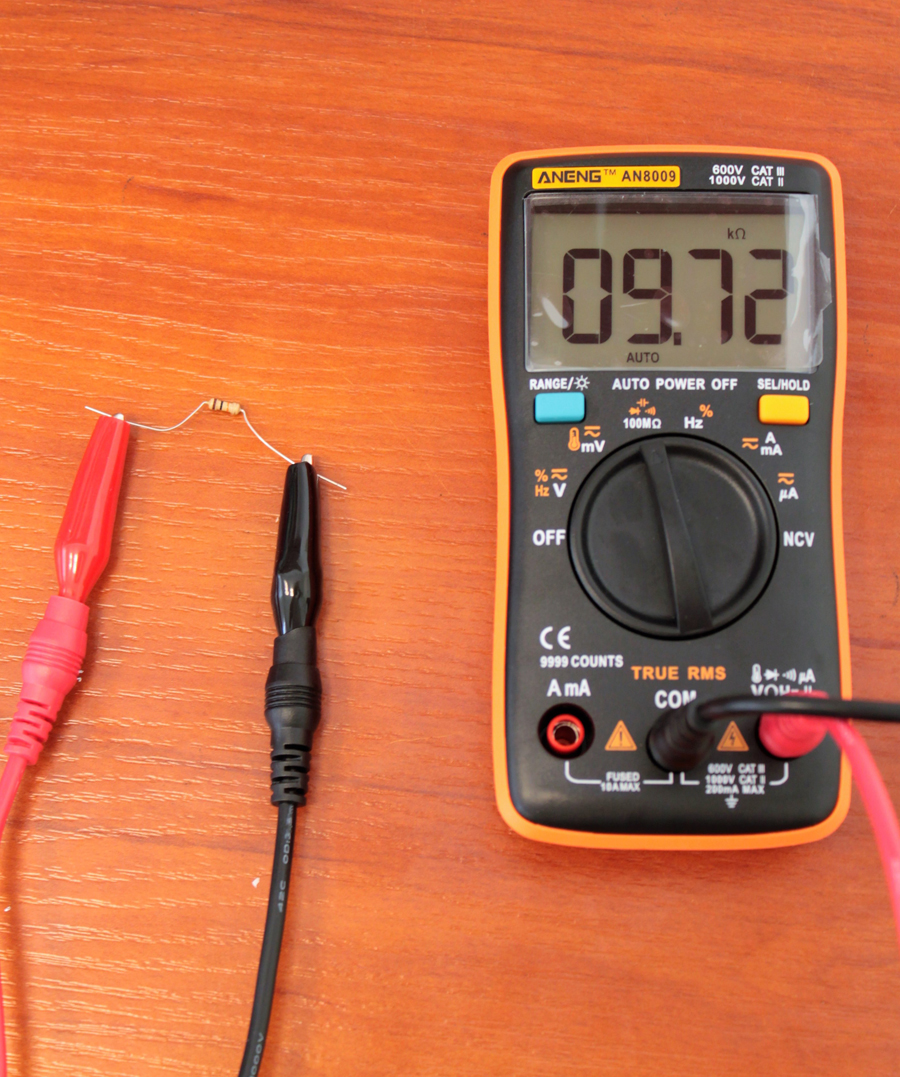

 Kolejnym pomiarem był pomiar rezystancji opornika o wartości 10kΩ.

Pomiar rezystancji

Pomiar rezystancji

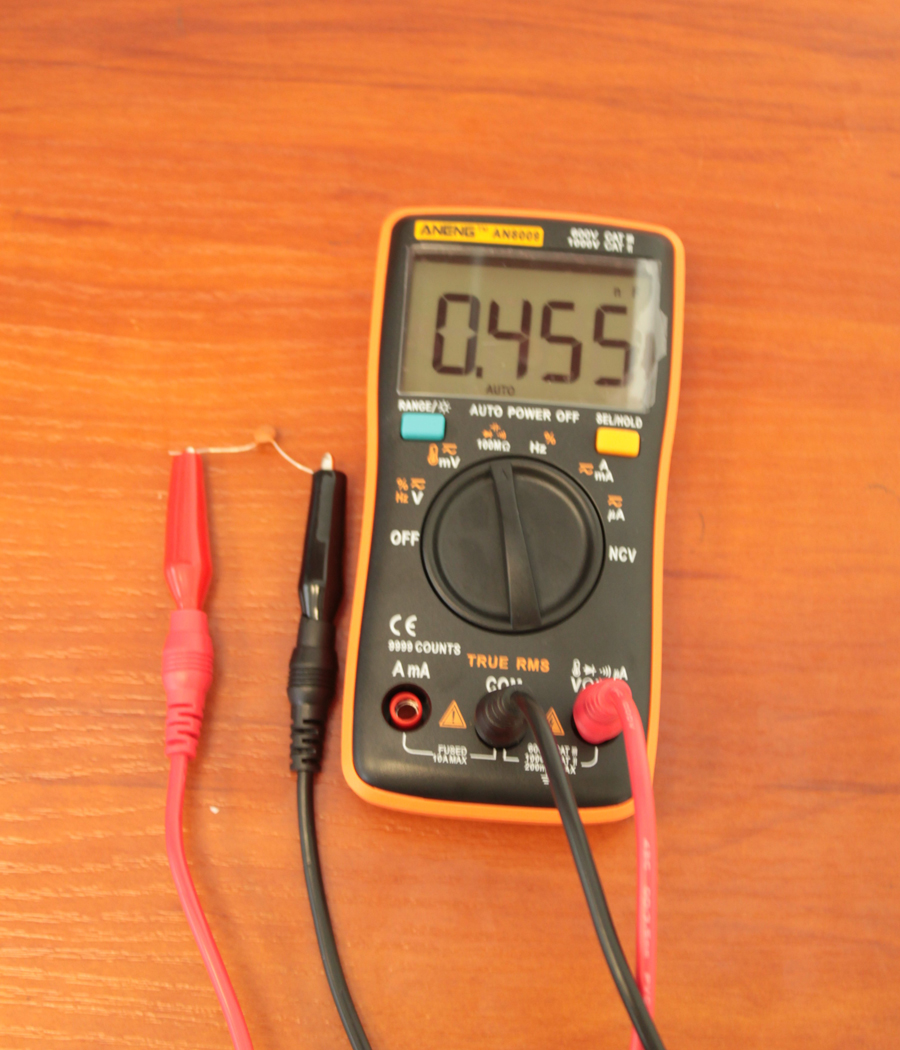

Pomiar pojemności kondensatora ceramicznego o pojemności 0.47nF.

Pomiar pojemności

Pomiar pojemności
