Wzmacniacz audio TDA8932BT 2x15W stereo z Bluetooth

TDA8932BT wzmacniacz audio

W ofercie Gotronik znajduje się wzmacniacz audio oparty na układzie TDA8932BT o mocy 2x15W. Jest to moduł stereofoniczny pracujący w cyfrowej klasie D. Sygnał wejściowy jest podawany poprzez Bluetooth z urządzeń typu: smartfon,tablet. Zakres zasilania to przedział od 10V do 18V DC. Zalecane napięcie zasilania  to  12V o wydajności prądowej 2A.

Dane techniczne:

• wzmacniacz mocy audio
• układ TDA8932BT produkcji NXP
• moc wyjściowa: 15W + 15W
• wzmacniacz audio dwukanałowy – stereo
• wzmacniacz mocy audio pracujący w cyfrowej klasie D
• sygnał wejściowy audio: bezprzewodowy strumień Bluetooth
  (wbudowany odbiornik Bluetooth audio)
• zasięg działania Bluetooth do 10 metrów
• napięcie zasilania: 10V do 18Vdc

Poniżej zaprezentujemy działanie wzmacniacza audio w oparciu o aplikację Function Generation, zainstalowaną na sparowanym telefonie z modułem wzmacniacza audio.

Menu aplikacji Function Generation

Aplikacja Function Generation umożliwia generację przebiegów takich jak: sinusoida, prostokąt czy trójkąt. Możliwe jest jednoczesne operowanie dwoma kanałami. Zakres częstotliwości wynosi od 1 Hz do 22 kHz. Dostępne funkcję, które oferuję aplikacja to: modulacja amplitudy oraz fazy, generator szumu białego i różowego, zapis jak i odczyt ustawionych konfiguracji, funkcja przemiatania (ang. SWEEP). Zmiana amplitudy następuje procentowo od 0 do 100%.

Do przetestowania aplikacji oraz modułu wzmacniacza audio, stworzyliśmy układ pomiarowy (zdjęcie poniżej). Wzmacniacz audio ma podłączone zasilanie 12V DC do złącza GOLD-PIN oraz jego wyjście audio jest wyprowadzone do oscyloskopu cyfrowego firmy Hantek DSO5102BM, tak aby obserwować ustawione przebiegi poprzez aplikacje Function Generation.

Układ pomiarowy

Moduł wzmacniacza audio

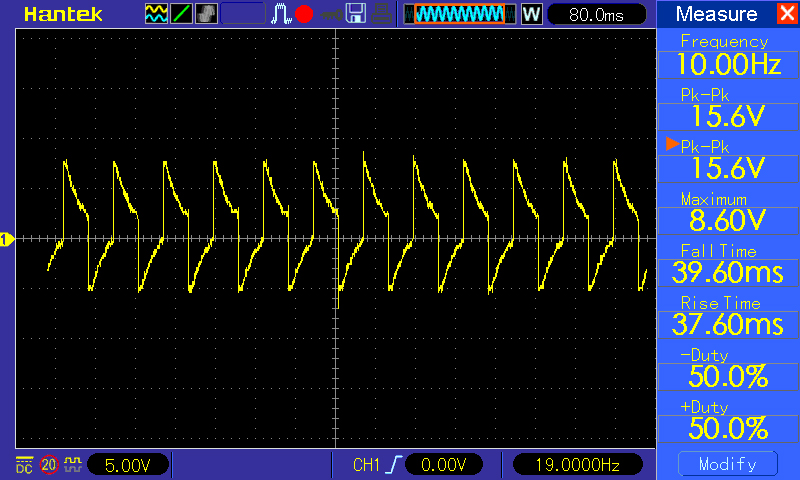

Przykładowe pomiary:

Poniżej znajdują się przebiegi, których parametry zostały skonfigurowane w aplikacji Function Generation. Amplituda poniższych pomiarów wynosi 50% oraz głośność telefonu, który został użyty wynosiła 90%. Podczas zwiększania amplitudy  w aplikacji, dochodzi do przesterowania napięcia wyjściowego.

Podczas zwiększania amplitudy  w aplikacji, dochodzi do przesterowania napięcia wyjściowego. Poniższe zdjęcie obrazuje przesterowane napięcie, sygnał wysyłany jest z tableta, w którym amplituda wynosi 55% natomiast poziom głośności był ustawiony na maksimum.

Przesterowane napięcie

Dzięki bezprzewodowej komunikacji moduł wzmacniacza audio TDA8932BT  wraz z aplikacją Function Generator jest świetną alternatywą dla przewodowych wzmacniaczy. Pomimo tego, że moduł został stworzony do celów audio może on również posłużyć jako „amatorski” generator.
