Przetwornica wysokiego napięcia ⚡

Poniżej znajduję się instrukcja montażowa do modułu wytwarzania łuku elektrycznego. Jest to niewielki zestaw do samodzielnego montażu. Zasilany jest napięciem od 3V do 5V DC. Długość łuku wyładowania wynosi 5mm. Układ posiada przycisk, którego naciśniecie powoduje wytworzenie łuku. Wydajność źródła zasilania to 3A. Rozmiar płytki to 71*18*12mm.

Lista elementów:

• dioda Schottky 1N5819
• rezystor: R1->33Ω
• kondensator elektrolityczny 470uF
• tranzystor D880
• przycisk
• transfomator
• śrubka
• nakrętka
• 1 opaska zaciskowa
• złącze ARK
• płytka PCB

• płytka jednostronna
• solder-maska –TAK
• opis montażowy na płytce drukowanej – TAK
• schemat ideowy – NIE
• schemat montażowy – TAK nadrukowany na płytce drukowanej
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uru2 chomienia (działa od razu)

Lista potrzebnych narzędzi:

• lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np  stacja SL20ESD Solomon
• cyna –  najlepiej taka o średnicy 0,5 mm lub 0,7 mm
• obcinaczki

Opcjonalnie:

• kalafonia lub pasta lutownicza
• mata izolacyjna lub uchwyt na płytkę drukowaną

Pełny zestaw elementów

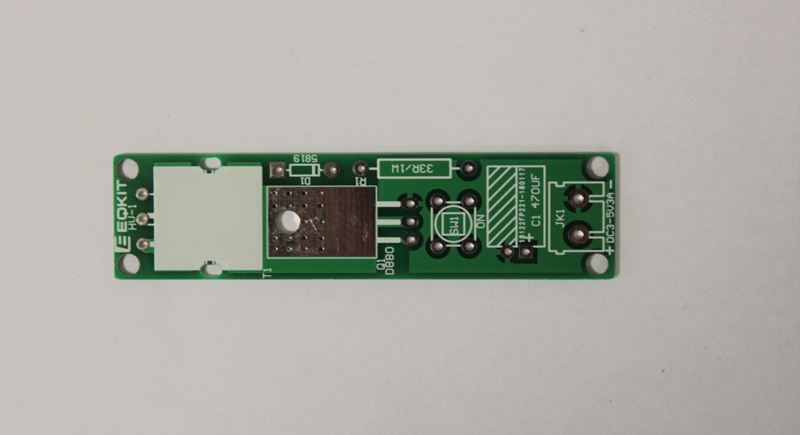

Widok płytki

Krok 1

Rezystor przewlekamy i lutujemy w miejscu 33R/1W.

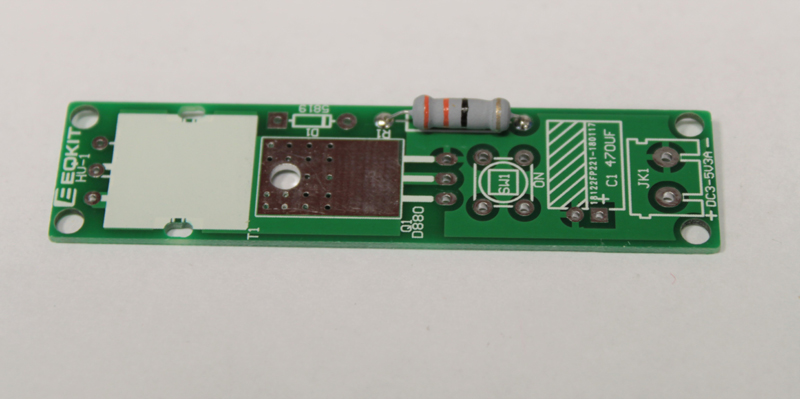

Opornik 33R/1W

Krok 2

Kolejnym krokiem jest przylutowanie diody Schottky. Dioda opisana jest na płytce oznaczeniem D1 i zawiera biały pasek, który oznacza katodę. Podobnie jest z samą diodą Schottky’ego – srebrny pasek na diodzie oznacza katodę.

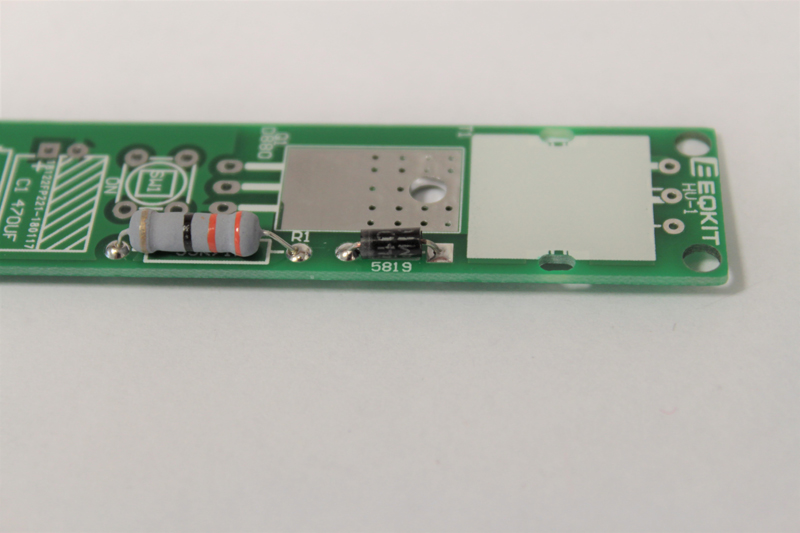

Dioda Schottky

Krok 3

Następnie wyginamy nóżki tranzystora pod kątem 90°, umieszczamy w miejscu Q1 D880 i lutujemy. Kiedy tranzystor jest prawidłowo umieszczony to przykręcamy go śrubką. Tak jak na zdjęciu poniżej. Podobnie robimy z kondensatorem elektrolitycznym, również wyginamy jego odprowadzenia i lutujemy w miejscu C1 – pamiętając o polaryzacji. Krótsze odprowadzenie to minus.

Przylutowany tranzystor

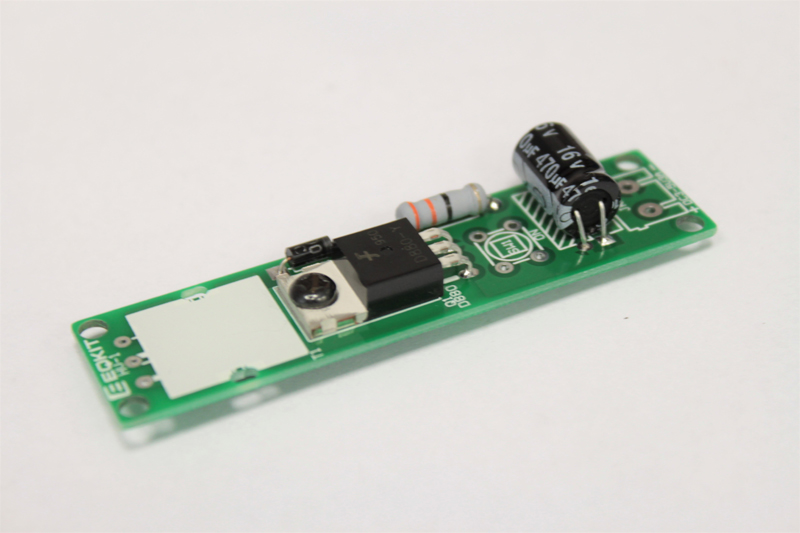

Znajdujący się na płytce kondensator i tranzystor

Krok 4

Przylutowanie przycisku w miejscu SW1.

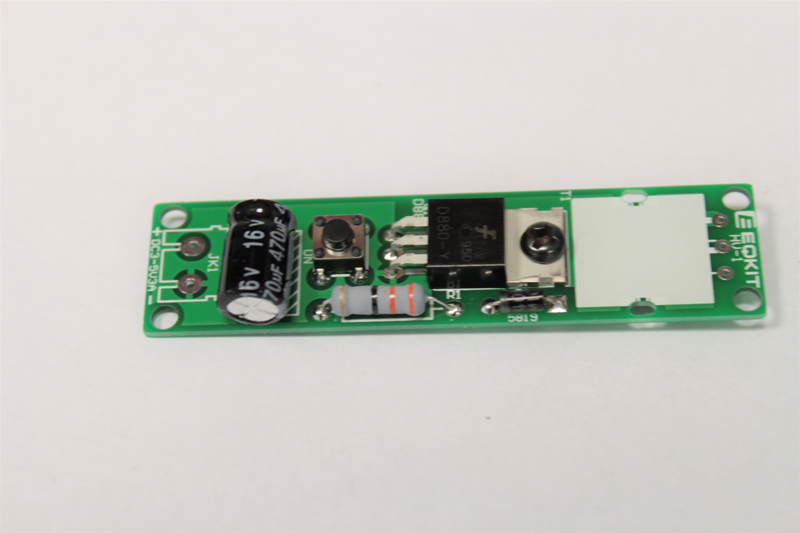

Wlutowany przycisk

Krok 5

Kolejnym elementem do przylutowania jest złącze ARK, służące do zasilania.

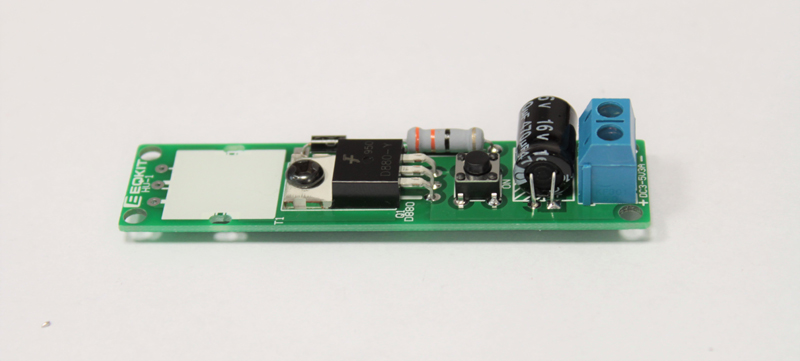

Przylutowane złącze ARK

Krok 6

Następnie lutujemy transformator. Najpierw rozplątujemy wyprowadzenia, tak jak na zdjęciu poniżej.

Wyprowadzenia transformatora

Następnie lutujemy wyprowadzenia.

Przylutowane wyprowadzenia

Gdy wyprowadzenia są przylutowane to zawijamy je tak aby zmieściły się pod transformatorem, a następnie opaską zaciskową przymocowujemy transformator.

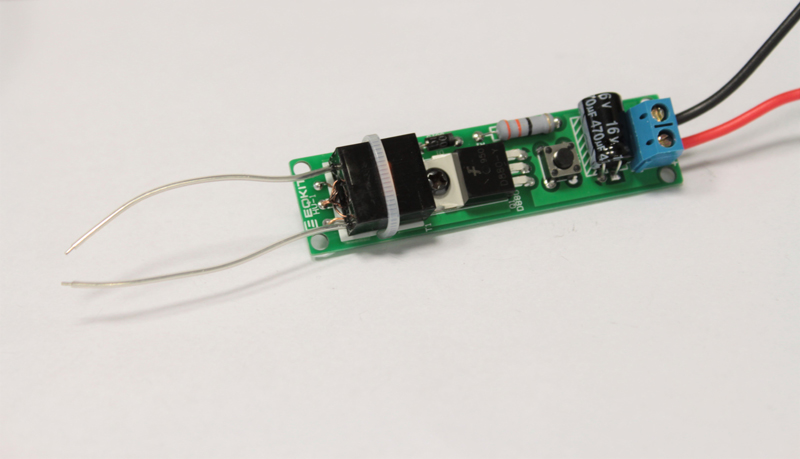

Przymocowany transformator

Na koniec podłączamy zasilanie (3V – 5V DC), pamiętając o odpowiednim podłączeniu „+” i GND. Naciśniecie przycisku powoduje wytworzenie się łuku.

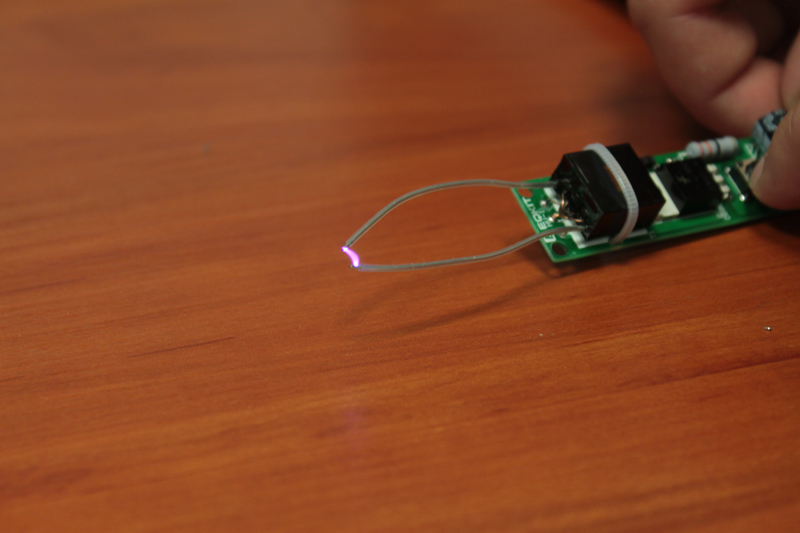

Działający układ
