Migający moduł w kształcie klepsydry

Przygotowaliśmy instrukcje montażu migającego modułu świetlnego w kształcie klepsydry. Układ zasilany jest napięciem z zakresu 4V – 5V DC. Moduł posiada przycisk włączania i wyłączania oraz potencjometr do regulacji czasu „spadających” diod. Poniżej znajduję się instrukcja krok po kroku jak odpowiednio zmontować cały układ.

Lista elementów:

• 22 diody LED
• 33 rezystory: R1-R30,R32,R33 ->47kΩ, R31->1MΩ
• kondensator elektrolityczny 22uF
• kondensator ceramiczny 2.2nF
• 30 diod LED
• układ scalony 4069
•  3 układy scalone 4015
• przycisk
• przełącznik SW1
• potencjometr 100kΩ
• 8 listw goldpin: 4 żeńskie i 4 męskie
• 2 płytki PCB

• płytka dwustronna
• solder-maska –TAK
• opis montażowy na płytce drukowanej – TAK
• schemat ideowy – NIE
• schemat montażowy – TAK nadrukowany na płytce drukowanej
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uru2 chomienia (działa od razu)

Lista potrzebnych narzędzi:

• lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np  stacja SL20ESD Solomon
• cyna –  najlepiej taka o średnicy 0,5 mm lub 0,7 mm
• obcinaczki

Opcjonalnie:

• kalafonia lub pasta lutownicza
• mata izolacyjna lub uchwyt na płytkę drukowaną

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

Pełny zestaw elementów

Widok płytek PCB

Krok 1

Przylutowanie rezystorów R1-R30,R32,R33 ->47kΩ, R31->1MΩ. Aby odczytać wartość rezystorów warto użyć miernika uniwersalnego  lub posłużyć się paskami na opornikach. Można wykonać również pomiar rezystancji za pomocą testera elementów RLC.

Przylutowane rezystory

Na zdjęciu powyżej przez nieuwagę został nie przylutowany rezystor R33 – został on wlutowany w późniejszych krokach.

Krok 2

Wlutowanie kondensatora ceramicznego C2 o wartości 2.2nF oraz kondensatora elektrolitycznego 22uF. Podczas lutowania kondensatora elektrolitycznego należy zachować odpowiednią polaryzację. Krótsze odprowadzenie to minus.

Znajdujące się kondensatory na płytce

Krok 3

Kolejnym krokiem jest przylutowanie przełącznika SW1. Wyginamy nóżki przełącznika pod kątem 90° a następnie umieszczamy w miejscu opisanym SW1 i lutujemy.

Wlutowany przełącznik

Krok 4

Następnie umieszczamy potencjometr VR1 z drugiej strony płytki i lutujemy.

Przylutowany potencjometr

Krok 5

Aby prawidłowo przylutować przycisk należy zwrócić uwagę na jego wyprowadzenie.  Należy umieścić przycisk, podobnie jak potencjometr po drugiej stronie płytki oraz tak jak jest przedstawiony na zdjęciu poniżej.

Zamontowany przycisk zasilający

Krok 6

Wlutowanie układów scalonych: U1= CD4069, U2=U3=CD4015. Należy zwrócić uwagę na wyprowadzenia układów. Obok wcięcia, po lewej stronie znajduje się pierwsza nóżka.

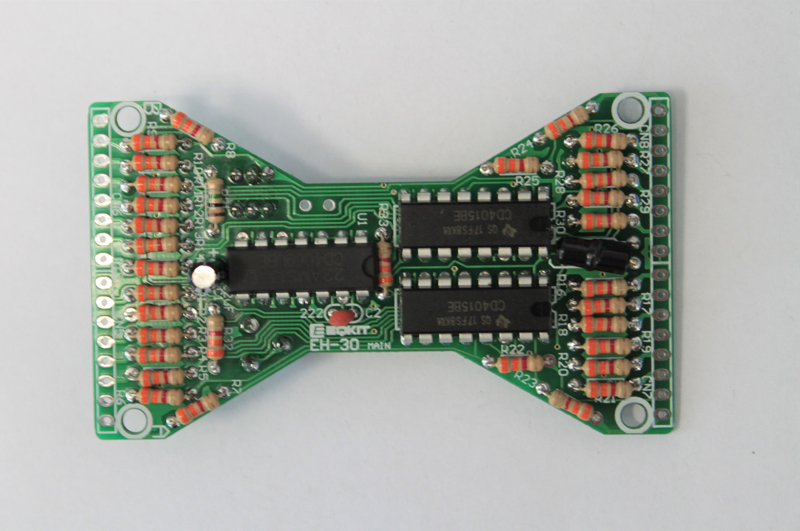

Przylutowane układy scalone

Krok 7

Umieszczenie i przylutowanie żeńskich złącz goldpin.

Żeńskie złącza goldpin

Krok 8

W zestawie nie ma dołączonych przewodów zasilających, dlatego sami musimy się w nie zaopatrzyć. Lutujemy przewody zasilające. Na płytce dokładnie określony jest „+” zasilania oraz GND. Na zdjęciu czarny przewód to masa zasilania, natomiast czerwony to „+”.

Prawidłowo przylutowane przewody zasilające

Krok 9

Teraz przechodzimy do drugiej płytki, na której lutujemy diody. Należy zwrócić uwagę na polaryzację diody. Dłuższe wyprowadzenia to anoda, czyli plus. Poniższy rysunek wskazuje polaryzację diody.

Wlutowane diody

Krok 10

Przylutowanie męskich złącz goldpin na płytce, na której znajdują się diody.

Przylutowane listwy goldpin

Krok 11

Następnie łączymy dwie płytki, łącząc punkt B jednej płytki z punktem B drugiej płytki, analogicznie z punktami A.

Połączone płytki PCB

Następnie podłączamy zasilanie 4V – 5V DC.

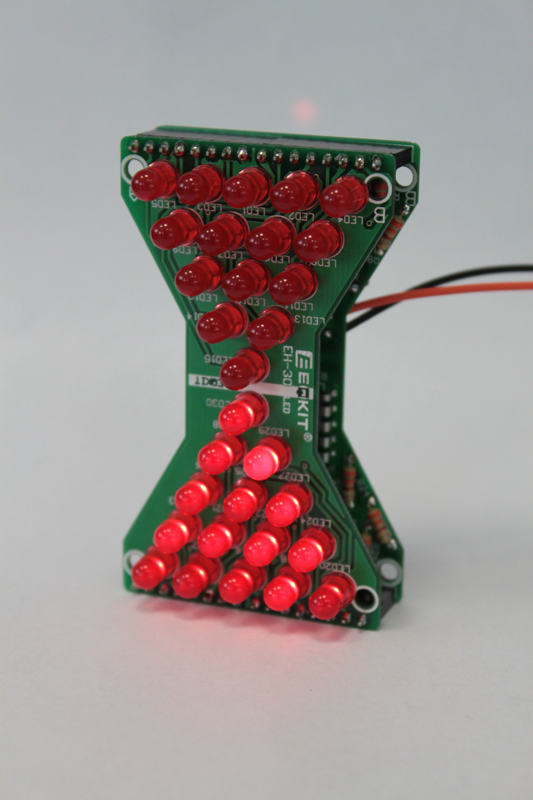

Działający układ
