Do oferty firmy GOTRONIK wprowadziliśmy nowy produkt. Jest to miernik napięcia i prądu portu USB J7-g o numerze katalogowym BTE-552. Miernik umożliwia pomiar 12 parametrów jednocześnie: pomiar napięcia portu USB, pomiar prądu, pojemności ładowania, poboru mocy, temperaturę, całkowity czas trwania pomiaru, temperaturę otoczenia, impedancję podłączonego obciążenia oraz pomiar napięcia na liniach D+ i D-. Dzięki zastosowaniu drutu miedzianego o bardzo małej rezystancji z którego został wykonany bocznik miernik ma znikomy wpływ na obwód pomiarowy oraz np. prąd ładowania telefonu komórkowego.





dane techniczne – parametry:

  •  miernik portu USB model: J7-g
    produkcji ATORCH
  • zakres pomiaru napięcia DC: 3,30V – 32,70V
    rozdzielczość pomiaru: 0,01V
  • pomiar prądu: 0,00A – 5,00A
    rozdzielczość pomiaru: 0,01A
  • zakres pomiaru pojemności naładowania: 0-999999 mAh
    rozdzielczość pomiaru: 0,001Ah
  • zakres pomiaru poboru energii: 0-999999 mWh
    rozdzielczość pomiaru: 0,001 Wh
  • zakres pomiaru mocy: 0 – 299,99W
    rozdzielczość pomiaru: 0,001W
  • pomiar impedancji wyjściowej: 1 – 999Ω
    rozdzielczość pomiaru: 1Ω
  • pomiar temperatury: 0 – 80°C
  • pomiar czasu trwania procesu: 0 – 999 godzin 59 minut 59 sekund
  • pomiar napięcia na lini D+: 0 do 2,9V
  • pomiar napięcia na lini D-: 0 do 2,9V
  • 500mS częstotliwość odświeżania
  • przycisk sterujący wyświetlanym ekranem
  • wyświetlacz LCD dot MATRIX: 128 x 64 pikseli
  • podświetlany wyświetlacz LCD
  • bocznik do pomiaru prądu o niskiej rezystancji z miedzi
  • transparentna półprzeźroczysta obudowa w kolorze niebieskim
  • wymiary: 65mm x 24mm x 14mm
  • waga: ok. 19g



Rozpakowanie:

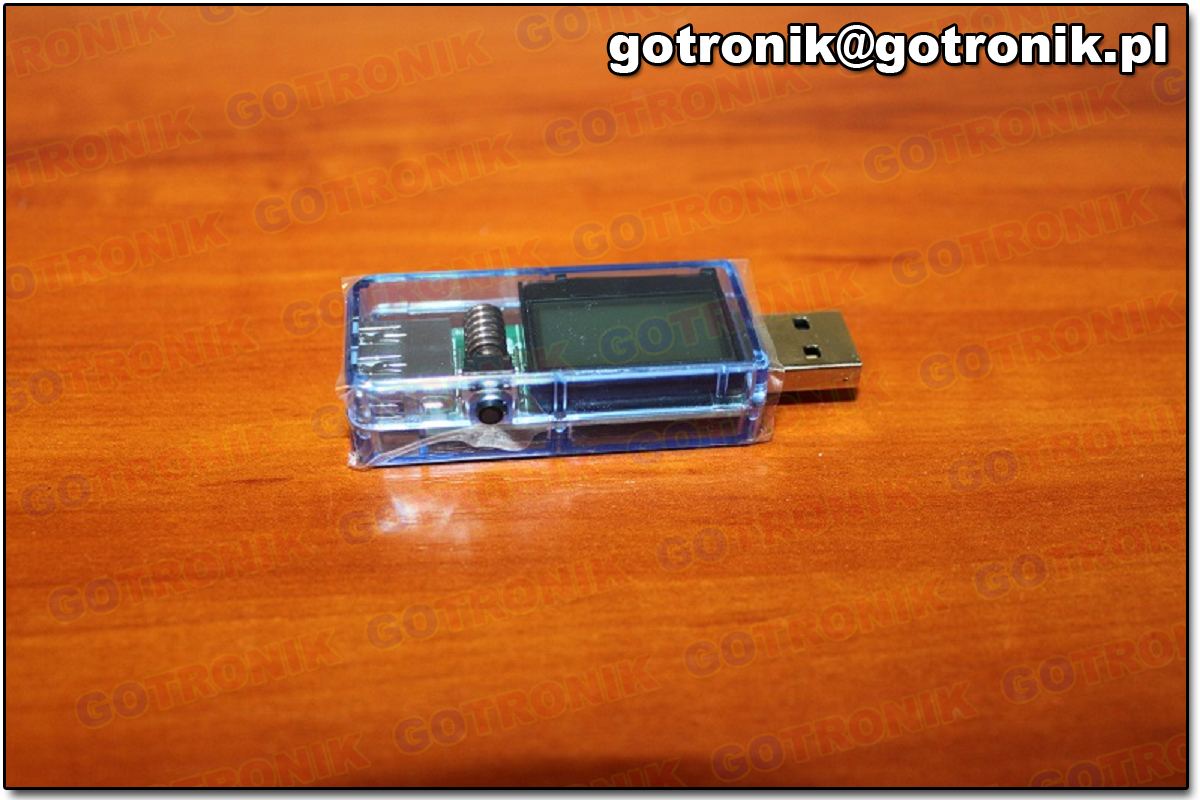

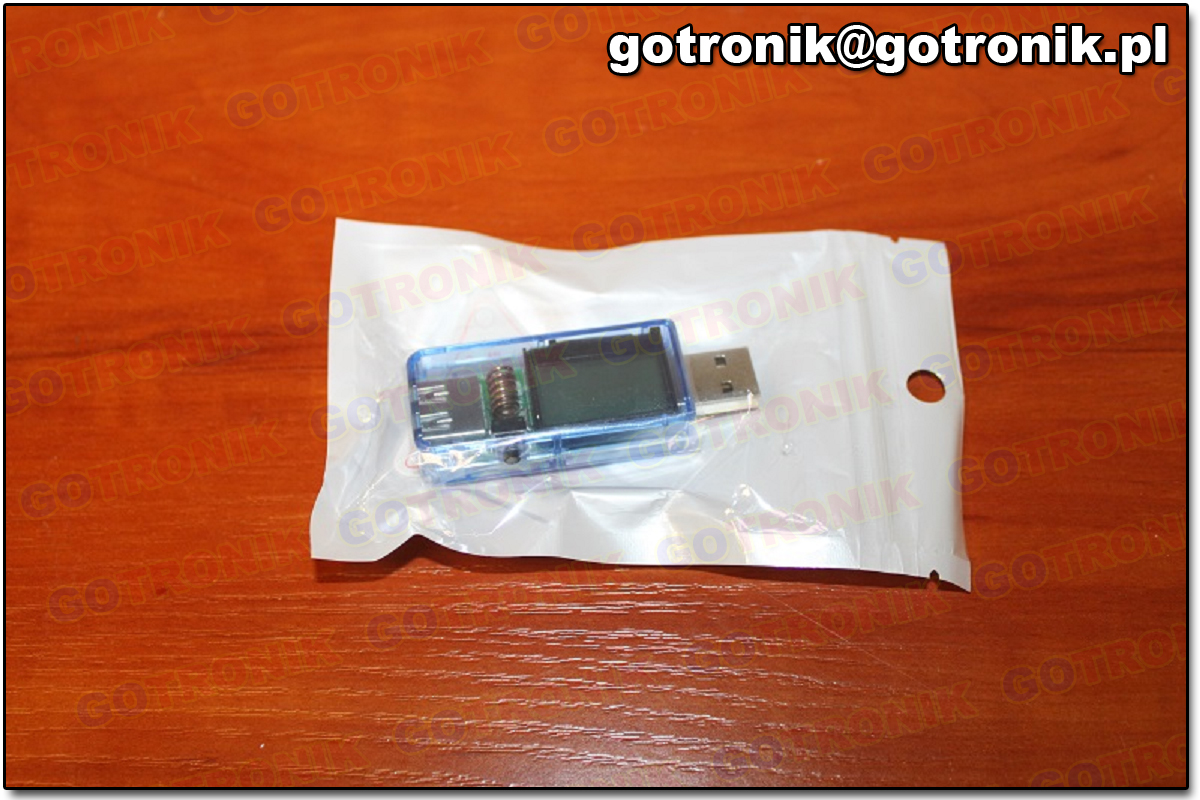

Miernik zapakowany jest w woreczek chroniący przed uszkodzeniem. Dodatkowo całe urządzenie owinięte jest folią ochronną żeby zapobiec porysowaniu się miernika.

Instrukcja obsługi:

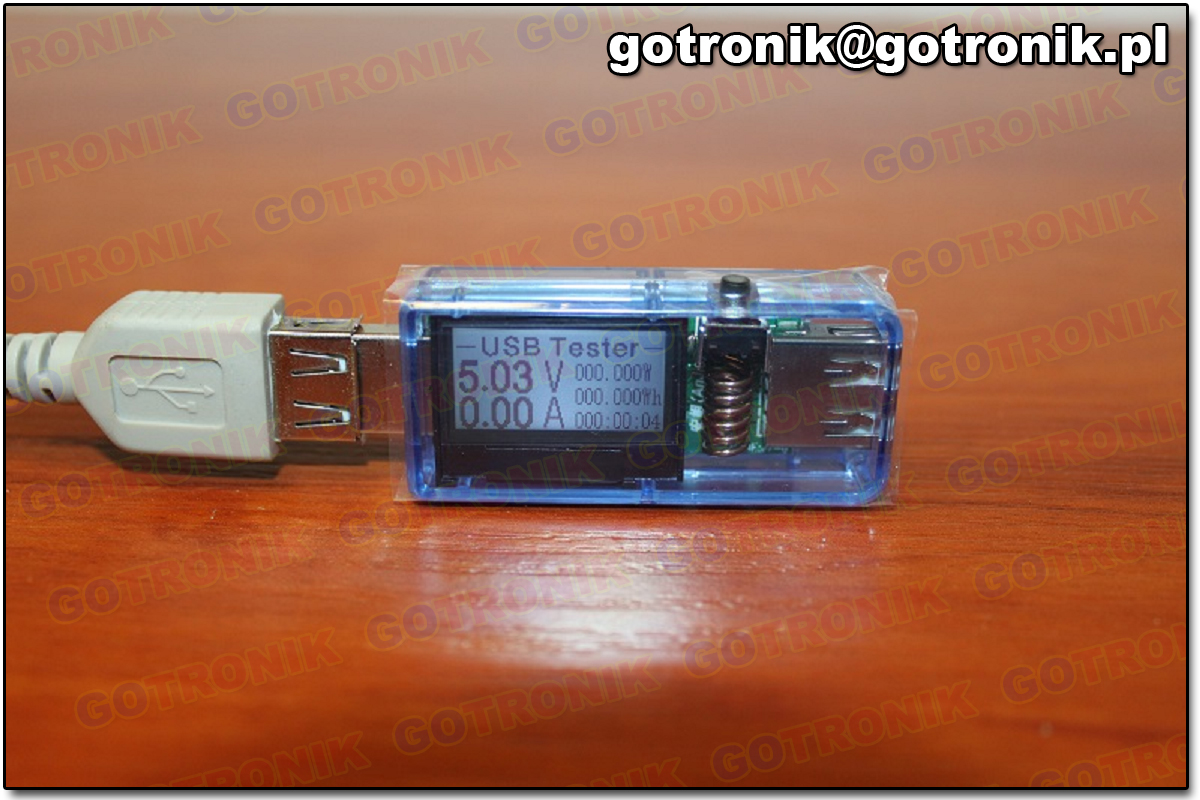

Miernik posiada 2 złącza USB – wtyk oraz gniazdo USB typu B. Wtyk służy do podłączenia zasilania. Natomiast gniazdo do podłączenia zasilanego urządzenia na którym będą mierzone parametry (obciążenie). Miernik posiada przycisk służący do resetowania pomiarów oraz do ustawienia czasu podświetlania wyświetlacza.

  1. Podłączyć urządzenie do źródła zasilania (wtyk), natomiast do gniazda urządzenie które będzie obciążone źródło zasilania.
  2. Miernik posiada 3 opcje wyświetlania parametrów przełączanych za pomocą przycisku znajdującego się na obudowie urządzenia.

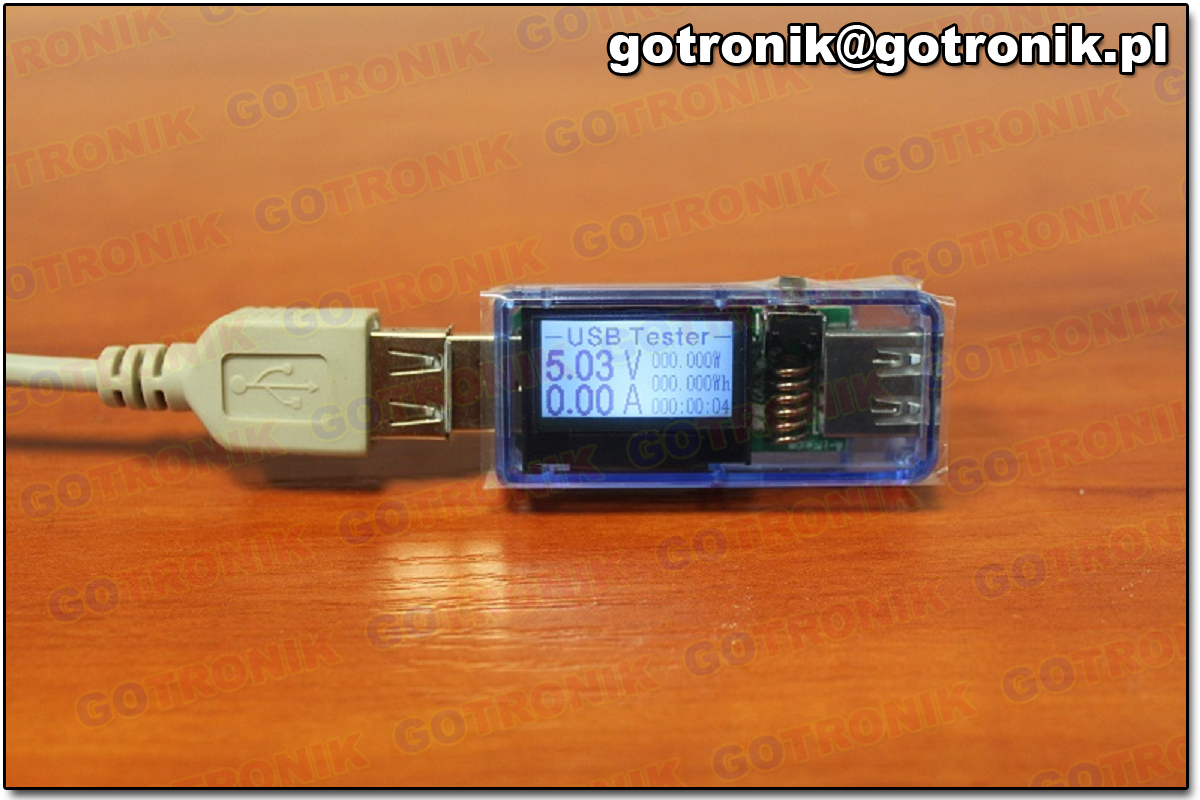

  • na pierwszym ekranie możemy odczytać następujące parametry: napięcie portu USB, pomiar prądu,  pobór mocy,  pojemności ładowania oraz całkowity czas trwania pomiaru.

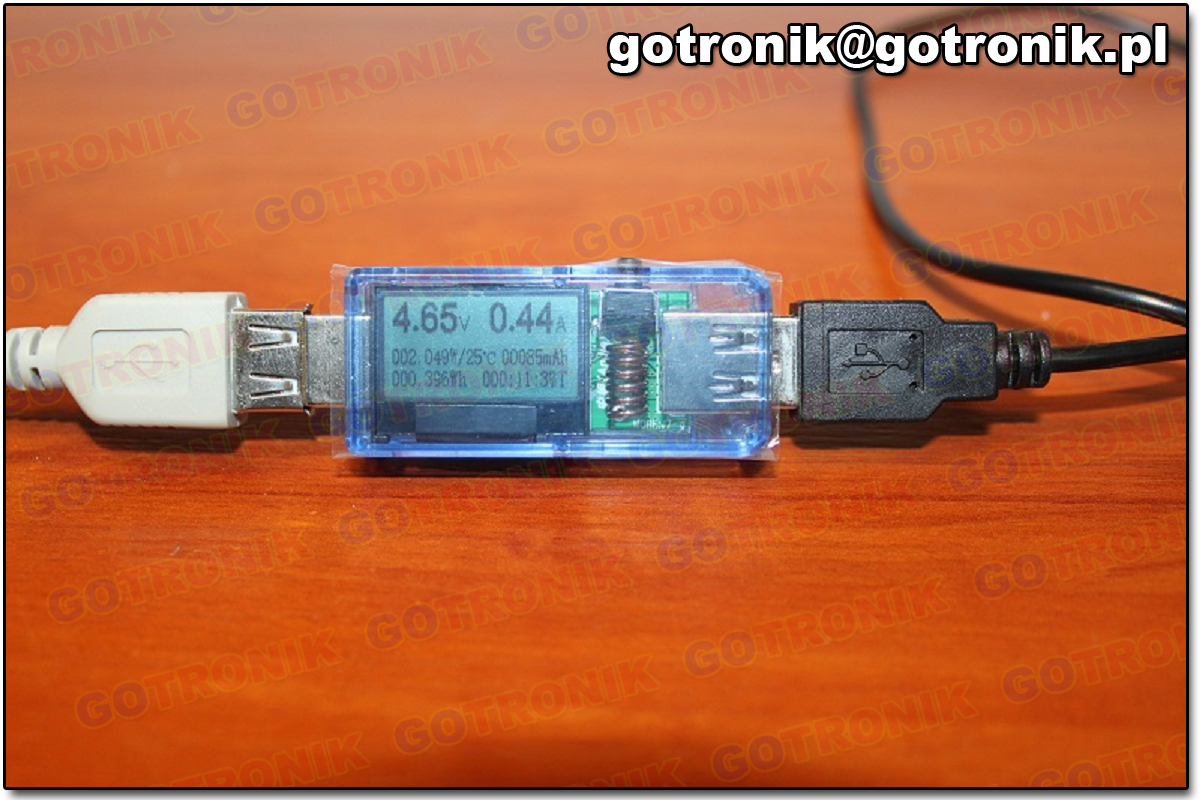

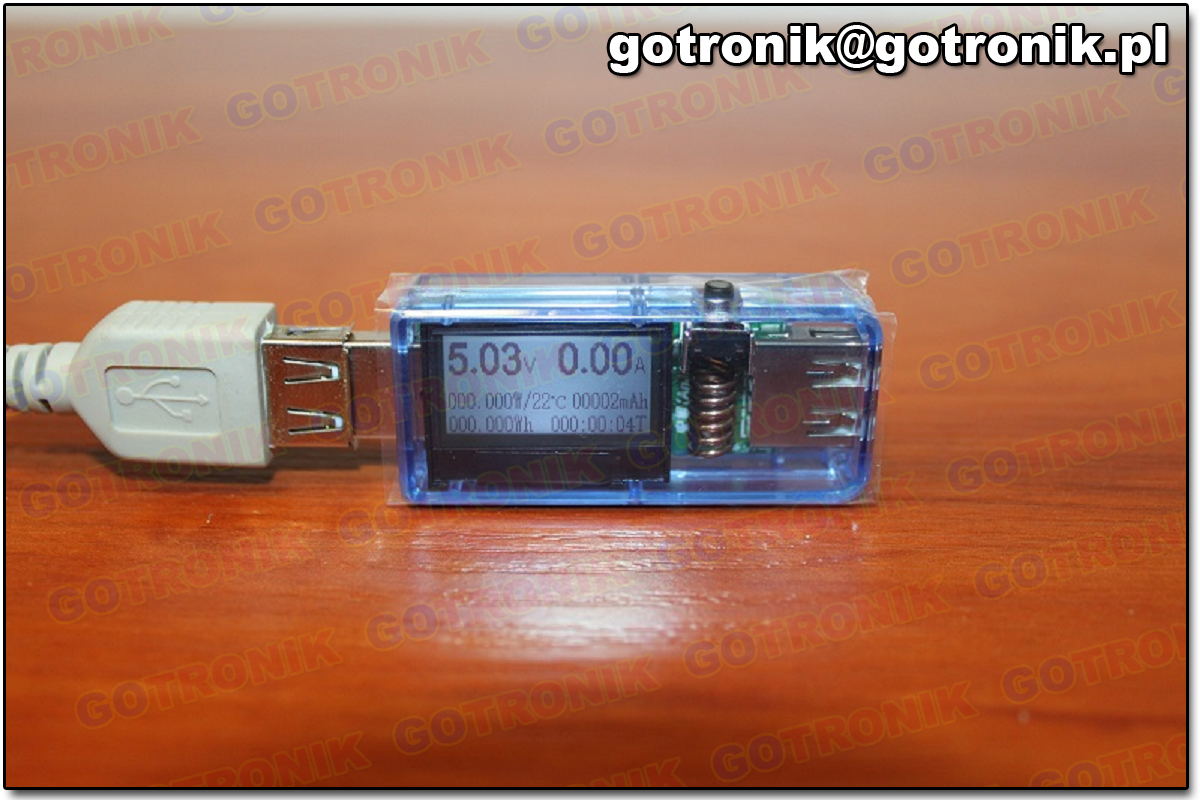

  • z drugiego ekranu możemy odczytać: napięcie portu USB, pomiar prądu, pobór mocy, temperaturę otoczenia, pojemność ładowania, całkowity czas trwania pomiaru.

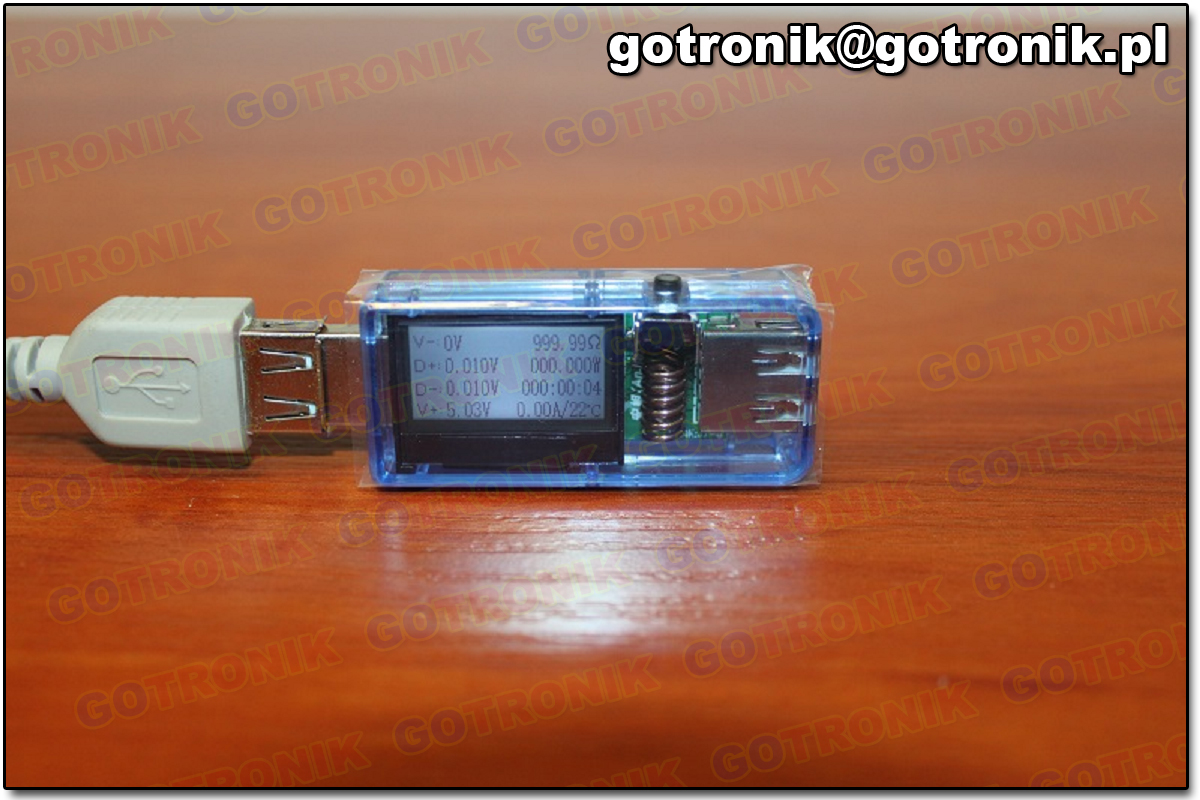

  • na trzecim ekranie możemy odczytać: napięcie na liniach D+ oraz D-, V+, V-, impedancję podłączonego obciążenia, pobór mocy, czas trwania pomiaru, pomiar prądu oraz temperatury otoczenia.

3. W przypadku gdy chcemy zresetować pomiary miernika należy przytrzymać przycisk reset około 2 sekundy.

Ustawienie podświetlenia:

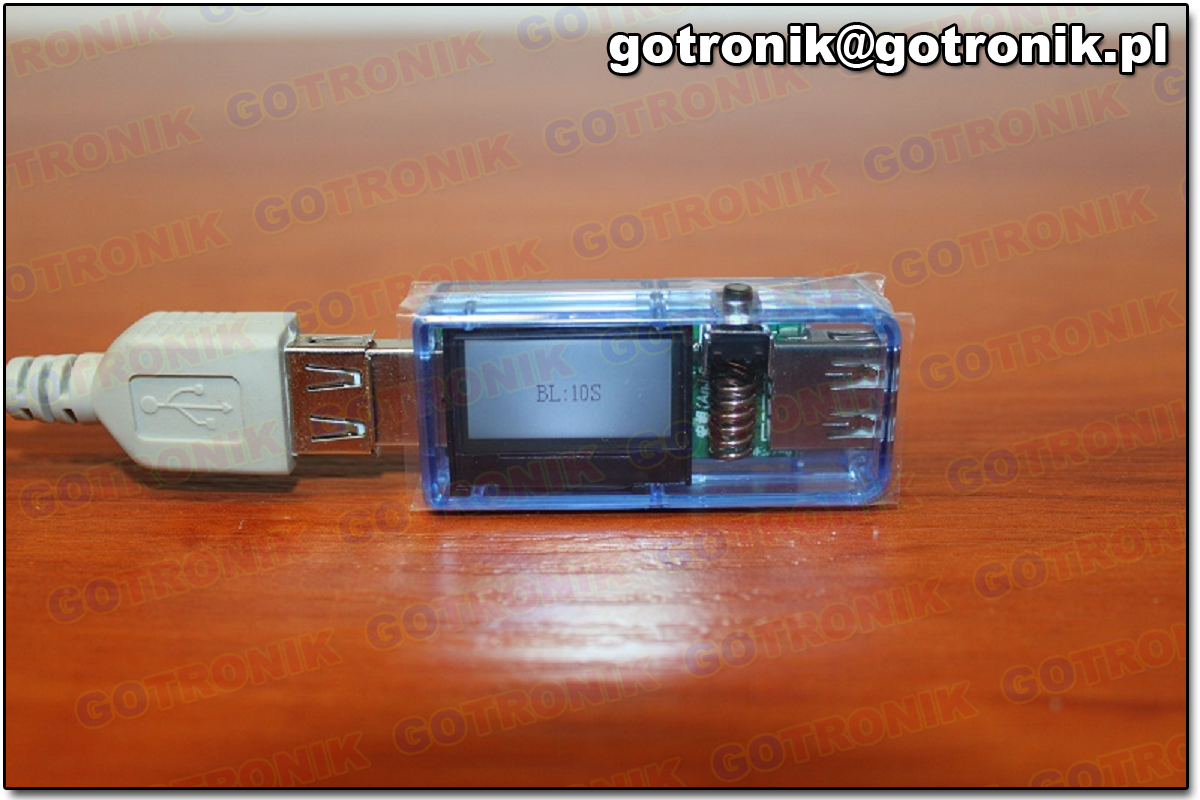

Miernik ma możliwość ustawienia czasu podświetlenia wyświetlacza w tym celu należy przejść do ekranu BL.

  • Jeżeli chcemy wyłączyć całkowicie podświetlenie należy przytrzymać przycisk znajdujący się na obudowie urządzenia do momentu gdy pojawi się OFF. Podświetlenie jest wtedy wyłączone cały czas;
  • Jeżeli natomiast chcemy włączyć ponownie podświetlenie np. na 20s. należy impulsywnie nacisnąć przycisk dwukrotnie i przytrzymać, spowoduje to zwiększanie się czasu na wyświetlaczu;
  • Podświetlenie może zostać także ustawione na stałe. W momencie gdy na wyświetlaczu pojawi się ON podświetlenie będzie cały czas włączone;
  • Jeżeli chcemy zmniejszyć czas podświetlenia należy trzykrotnie szybko nacisnąć przycisk i dokonać zmiany;
  • Przy ustawieniu czasu podwójne kliknięcie i przytrzymanie przycisku spowoduje zwiększanie się ustawionego czasu. Natomiast potrójne kliknięcie i przytrzymanie przycisku spowoduje zmniejszanie się czasu;

Przykładowe podłączenie:

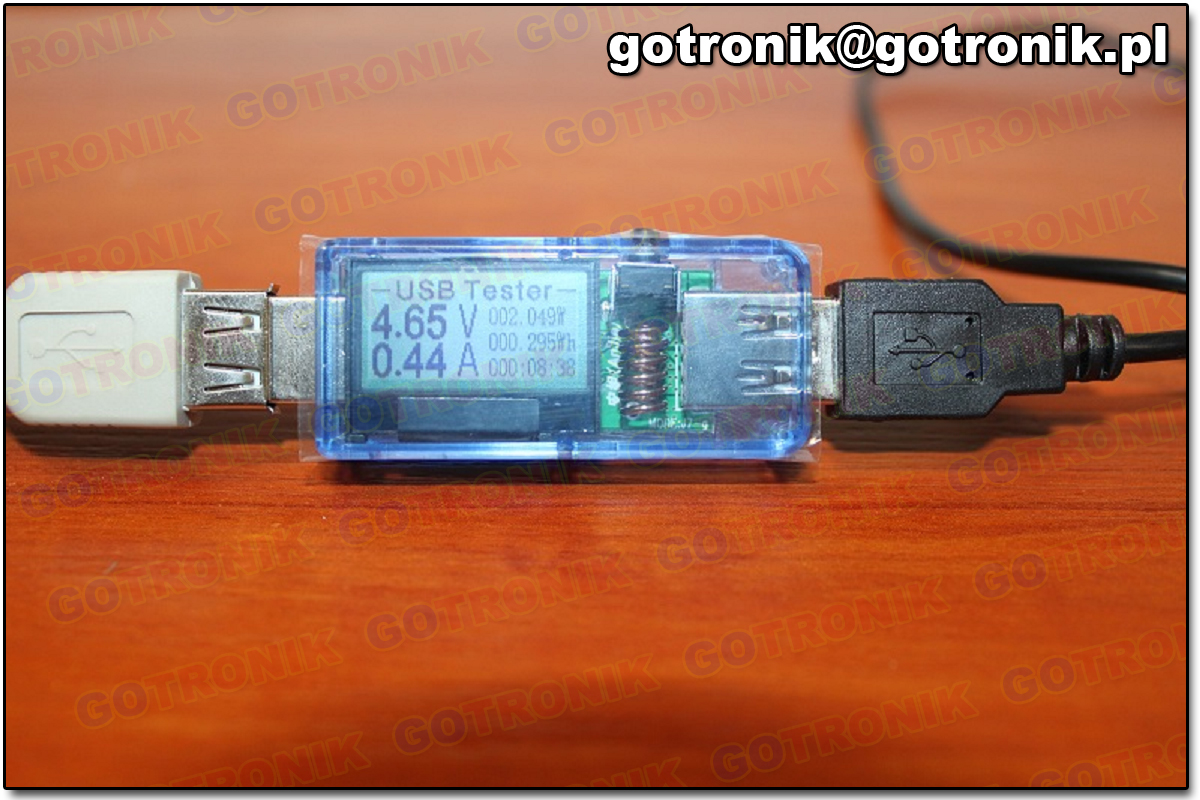

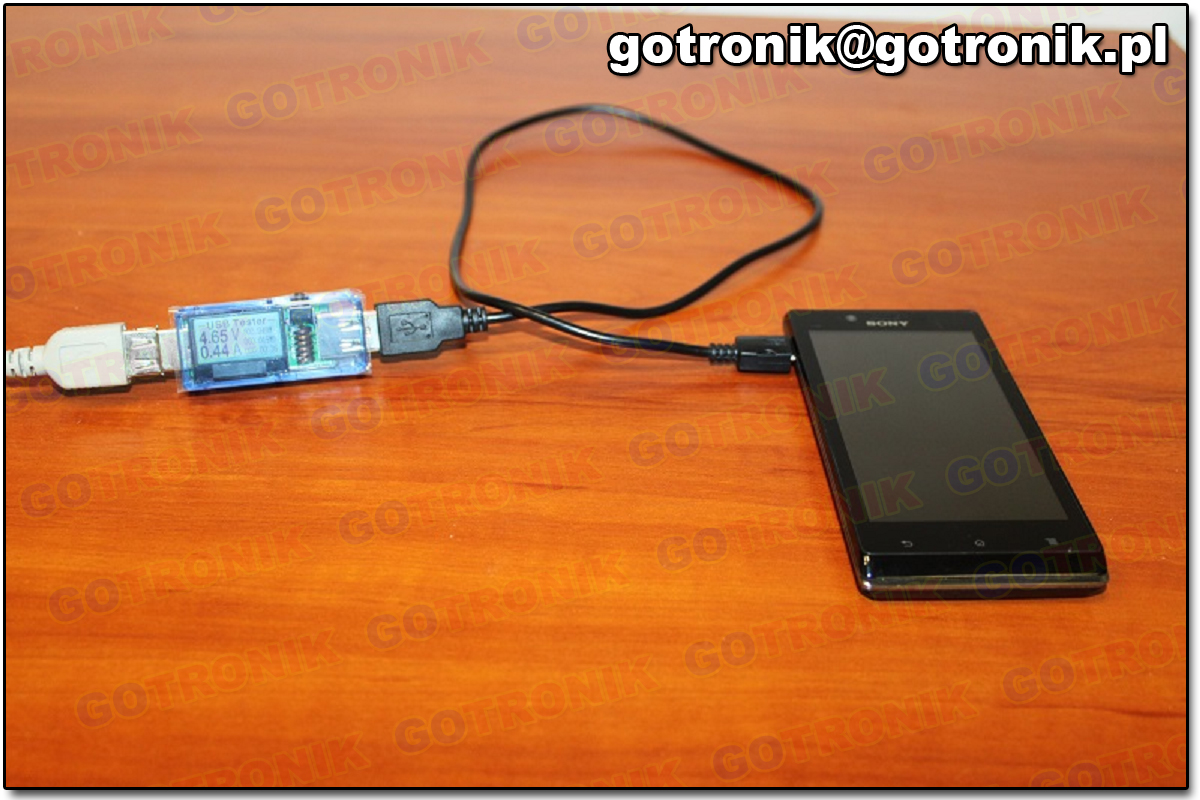

Poniżej został zamieszczony przykład pomiaru wcześniej opisanych parametrów telefonu komórkowego. Dzięki zastosowaniu miernika możemy sprawdzić interesujące nas parametry w prostu nieinwazyjny sposób.
