Przedwzmacniacz z wyświetlaczem LCD

Przedwzmacniacz z wyświetlaczem LCD

Tematem dzisiejszego artykułu będzie przedwzmacniacz audio z wyświetlaczem oraz pilotem zdalnego sterowania. Przedwzmaczniacz oparty jest o procesor dźwięku M62446 produkcji Mitsubishi, a mikroprocesorowe sterowanie umożliwia regulację głośności oraz przełączanie się między dwoma niezależnymi wejściami. Informacje wyświetlane są na wyświetlaczu LCD 2×16. Sterowanie odbywa się za pomocą dołączonego enkodera lub pilota na podczerwień. Urządzenie jest do kupienia w naszym sklepie: http://www.gotronik.pl/przedwzmacniacz-audio-selektor-wejsc-p-4077.html.

Specyfikacja:

  • zasilanie napięciem stałym lub zmiennym, symetryczne +-15V
  • sterowanie cyfrowe za pomocą mikroprocesora
  • możliwość przełączania między dwoma kanałami wejściowymi
  • informacje prezentowane na wyświetlaczu LCD 2×16 znaków
  • enkoder lub pilot do sterowania
  • 8 kanałów wejściowych
  • 6 kanałów wyjściowych
  • możliwość regulacji głośności od 0dB do 95dB
  • wymiary płytki drukowanej bazowej (z gniazdami): 125 x 77 x 27 [mm]
  • wymiary modułu wyświetlacza-sterownika: 102 x 39 x 27 [mm]
  • wymiary modułu enkodera: 31 x 15 x 31 [mm]

Płyta główna:

Przedwzmaczniacz posiada 8 kanałów wejściowych, z czego źródło dźwięku może podane być na dwa oddzielne wejścia. Dzięki temu można podłączyć i sterować przestrzennym zestawem głośników np. kina domowego.

Opis złącz wejściowych i wyjściowych przedstawiono na poniższych grafikach:

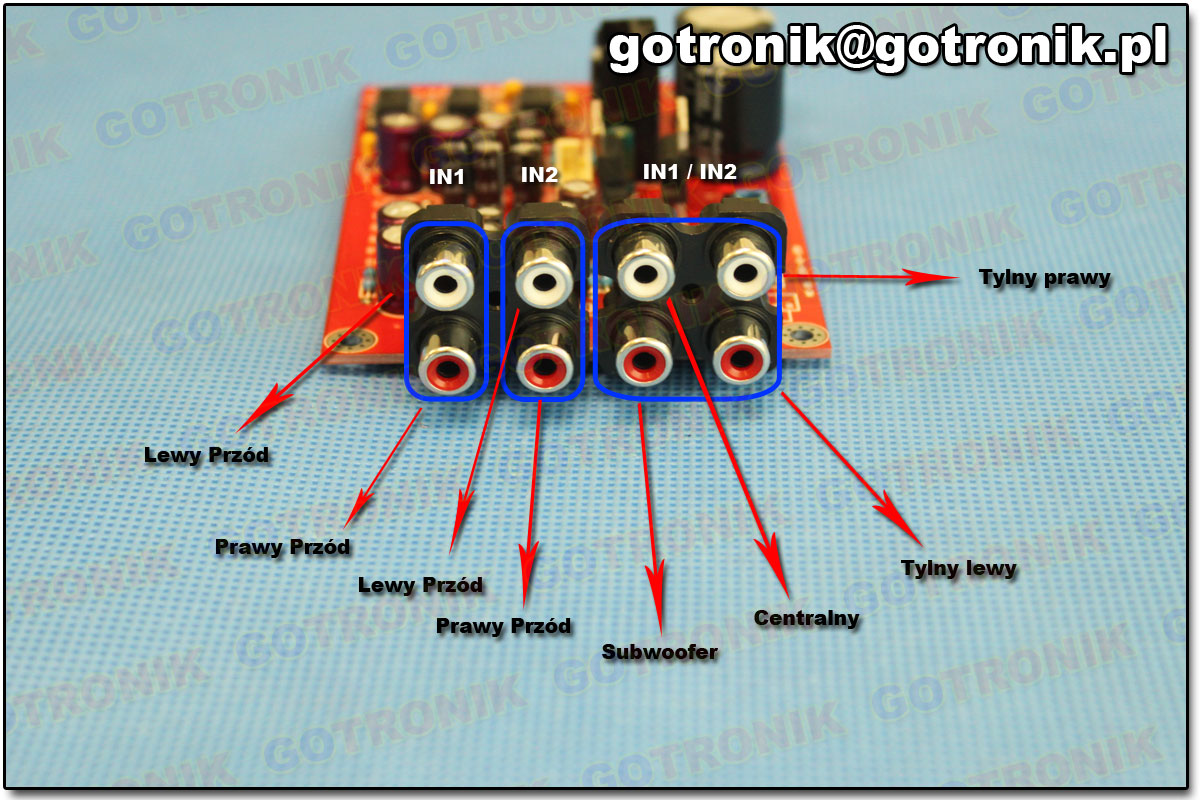

Opis wejść

Opis wejść

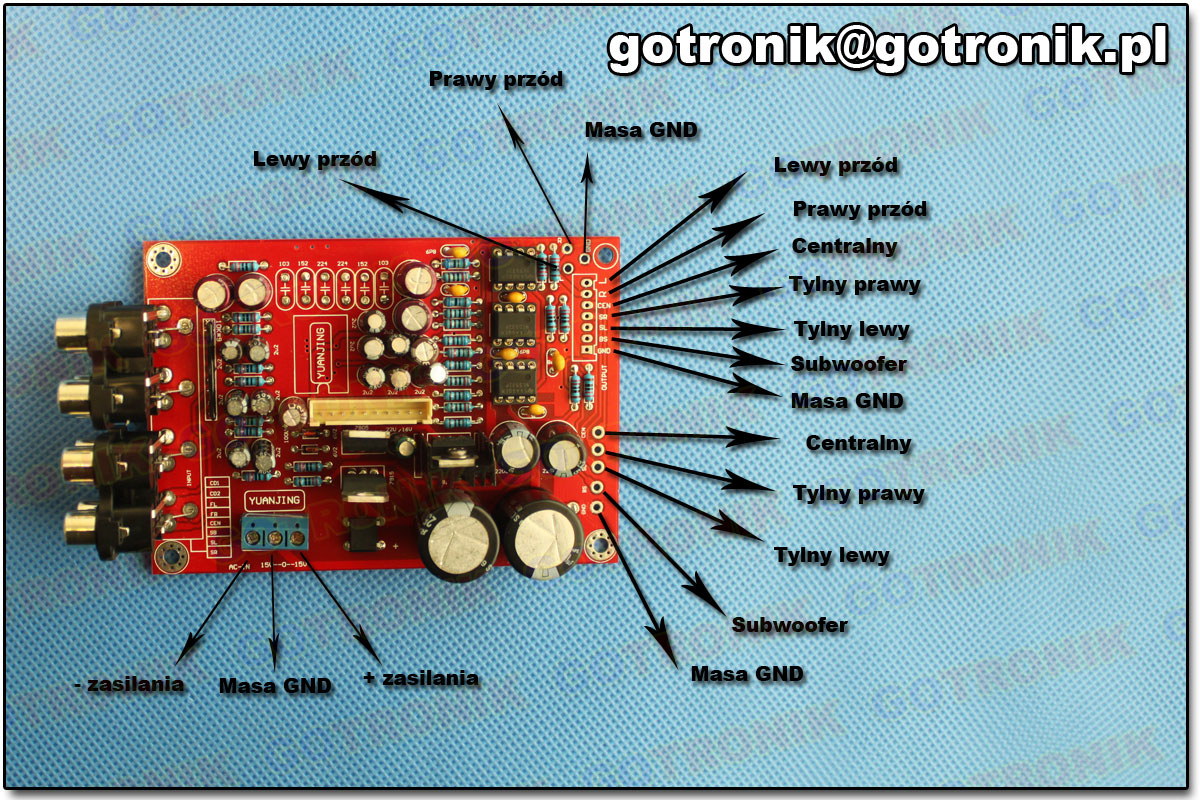

Opis wyjść

Opis wyjść

Zasilanie symetryczne z transformatora lub innego zasilacza podłączamy za pomocą złącz terminal block dostępnych na płytce drukowanej. Na wejściu zasilania znajduje się mostek prostowniczy, więc urządzenie może być zasilane zarówno napięciem zmiennym jak i stałym. W dalszej części sekcji zasilania możemy zauważyć stabilizatory liniowe 7805, 7812 oraz 7912. Dzięki zastosowaniu stabilizatorów zamiast przetwornicy impulsowej, uniknięto generowania dodatkowych szumów które mogłyby mieć wpływ na jakość sygnału wyjściowego.

Sygnał wejściowy podłączamy za pośrednictwem popularnych złącz RCA Chinch, wyjścia natomiast dostępne są na dwa sposoby. Mamy możliwość wlutowania gniazda o rastrze 2,54mm (np. złącze JST) lub złącza terminal block o rastrze 3,5mm (w przypadku wyjść surround).

Sygnał wyjściowy pochodzi z trzech niskoszumnych wzmacniaczy operacyjnych NE5532 umieszczonych w podstawkach DIP-8. Dzięki temu producent daje możliwość bezinwazyjnej ich wymiany na inny (np popularny JRC4556).

Moduł wyświetlacza-sterownika:

Moduł wyświetlacza-sterownika zawiera:

  • wyświetlacz LCD 2×16 z możliwością regulacji kontrastu za pomocą potencjometru z tyłu płytki
  • mikrokontroler odpowiedzialny za sterowanie funkcjami przedwzmacniacza
  • odbiornik podczerwieni
  • dioda POWER informująca o zasilaniu urządzenia

Na wyświetlaczu możemy znaleźć informacje o aktualnie wybranym wejściu (IN1, IN2), poziomie ustawionej głośności głównej lub konkretnego głośnika. Do modułu wyświetlacza – sterownika dołączamy impulsator (cyfrowy potencjometr). Dzięki temu możemy regulować głośność oraz naciskając pokrętło, wybierać wejście. Z poziomu pilota możemy dodatkowo wyłączyć urządzenie, wyciszyć dźwięk (MUTE) lub wybrać konkretny głośnik którego chcemy regulować głośność. Producent deklaruje możliwość regulacji barwy tonów, niestety nie znaleźliśmy takiej funkcjonalności w tym module przedwzmacniacza. Sterownik zapamiętuje wybrany kanał oraz ustawione głośności po wyłączeniu za pomocą pilota. Po całkowitym odłączeniu zasilania przywracane są wartości domyślne.

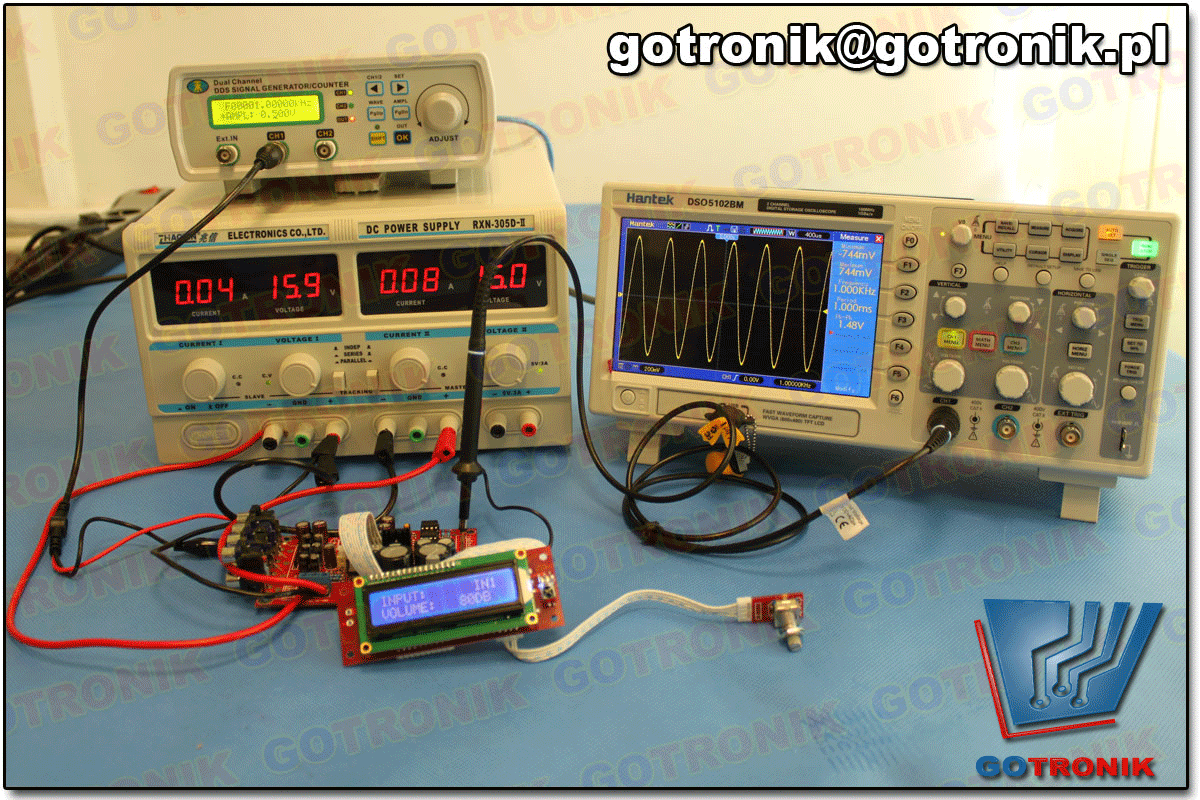

Prezentacja amplitudy sygnału wyjściowego podczas regulacji głośności:

Regulacja głośności

Regulacja głośności
