Dziś zmontujemy miernik częstotliwości i tester rezonatorów kwarcowych (jeden moduł). Układ wymaga zasilania w zakresie od 5 do 12 V DC. Można wykorzystać napięcie z portu USB, ponieważ do zestawu dołączono potrzebny przewód. Miernikiem zmierzymy częstotliwość od 4 MHz do 50 MHz (amplituda sygnału nie może przekroczyć 30 V, ponieważ trwale uszkodzimy moduł, jednak musi być większa niż 5 V), natomiast rezonator kwarcowy przetestujemy od 4 do 40 MHz. Najpierw pokażemy krok po kroku jest zmontować układ. Sprawdź swoje pogrupowane elementy z poniższą listą, gdy wszystko się zgadza, przejdź do kroku nr 1. Później pokażemy jak złożyć obudowę dołączoną do zestawu, a na koniec podamy skróconą instrukcję obsługi. Do dzieła!

Opisywany zestaw do samodzielnego montażu KIT/DIY pozwalający zbudować tester/miernik częstotliwości oscylatorów kwarcowych dostępny w naszym sklepie internetowym gotronik.pl pod numerem katalogowym BTE-311.

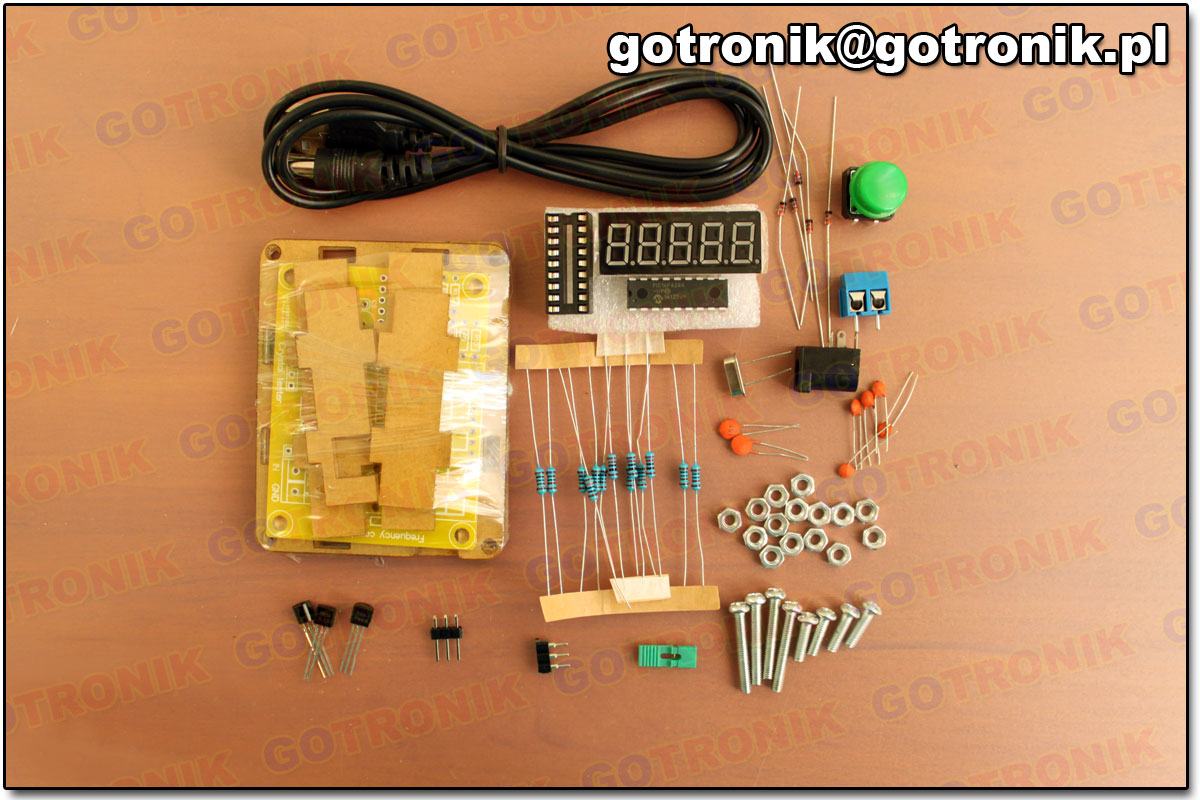

Pogrupowane elementy

Pogrupowane elementy

Lista elementów:

  • 5 diod 4148
  • PIC16F628
  • podstawka pod PIC16F628
  • rezonator kwarcowy 20 MHz
  • złącze do przykręcenia przewodów typu terminal block ARK
  • kondensatory ceramiczne 0.1 uF, 1000 pF, 22 pF, 27 pF
  • stabilizator 7550-1
  • 2 tranzystory S8550
  • gniazdo DC005
  • przycisk
  • rezystory 100 kOhm, 10 kOhm, 1 kOhm
  • śruby dwóch długości + nakrętki
  • przewód do zasilania z USB
  • płytka PCB
Ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska –TAK
  • opis montażowy na płytce drukowanej – TAK
  • schemat ideowy – NIE
  • schemat montażowy – TAK nadrukowany na płytce drukowanej
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

  • lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np  stacja SL20ESD Solomon
  • cyna –  najlepiej taka o średnicy 0,5 mm lub 0,7 mm
  • obcinaczki
  • wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Opcjonalnie:

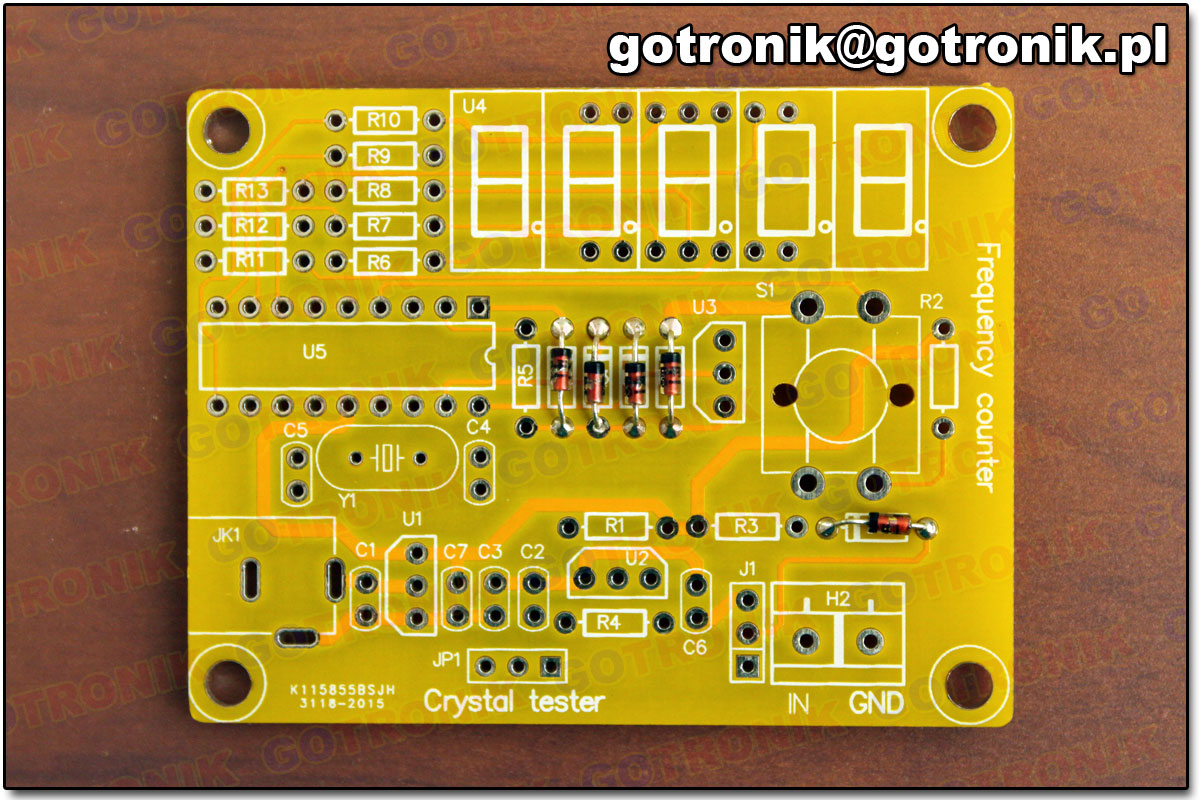

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce, sprawdzamy wartości danych elementów i lutujemy. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

KROK 1

W tym kroku wlutujemy najniższe elementy, czyli diody 4148. Zachowaj polaryzację! Oznaczono ją na elemencie i na płytce PCB.

Krok 1

Krok 1

KROK 2

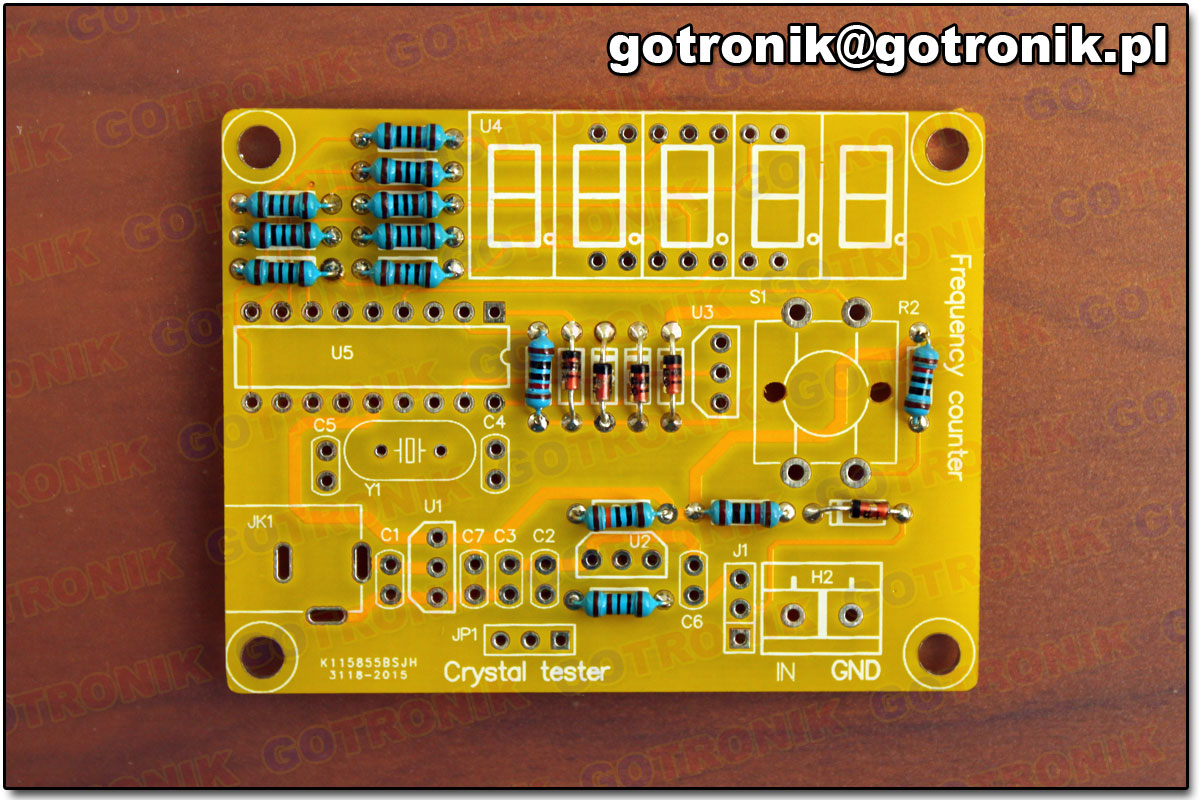

Następnie przylutujemy rezystory. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy.

Spis wartości i oznaczeń rezystorów

Spis wartości i oznaczeń rezystorów

Krok 2

Krok 2

KROK 3

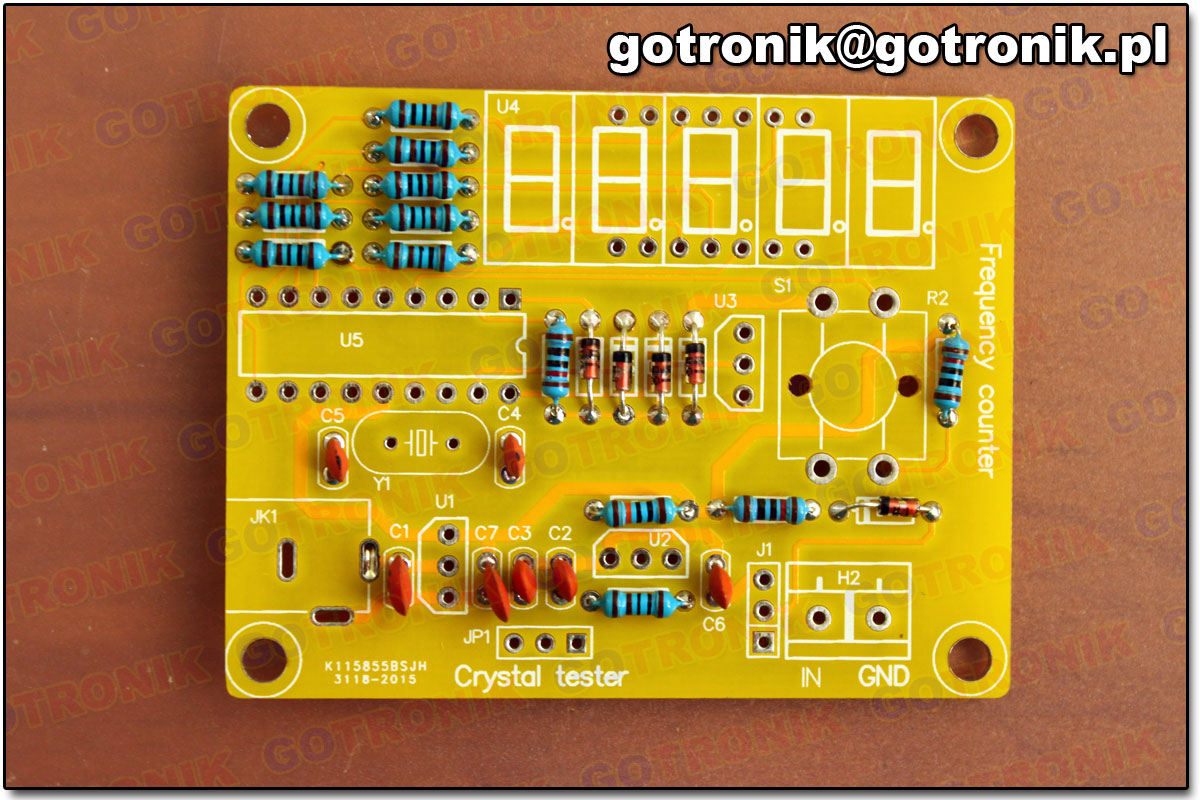

Wlutuj kondensatory ceramiczne zgodnie z poniższą tabelką.

Spis wartości i oznaczeń kondensatorów

Spis wartości i oznaczeń kondensatorów

Krok 3

Krok 3

KROK 4

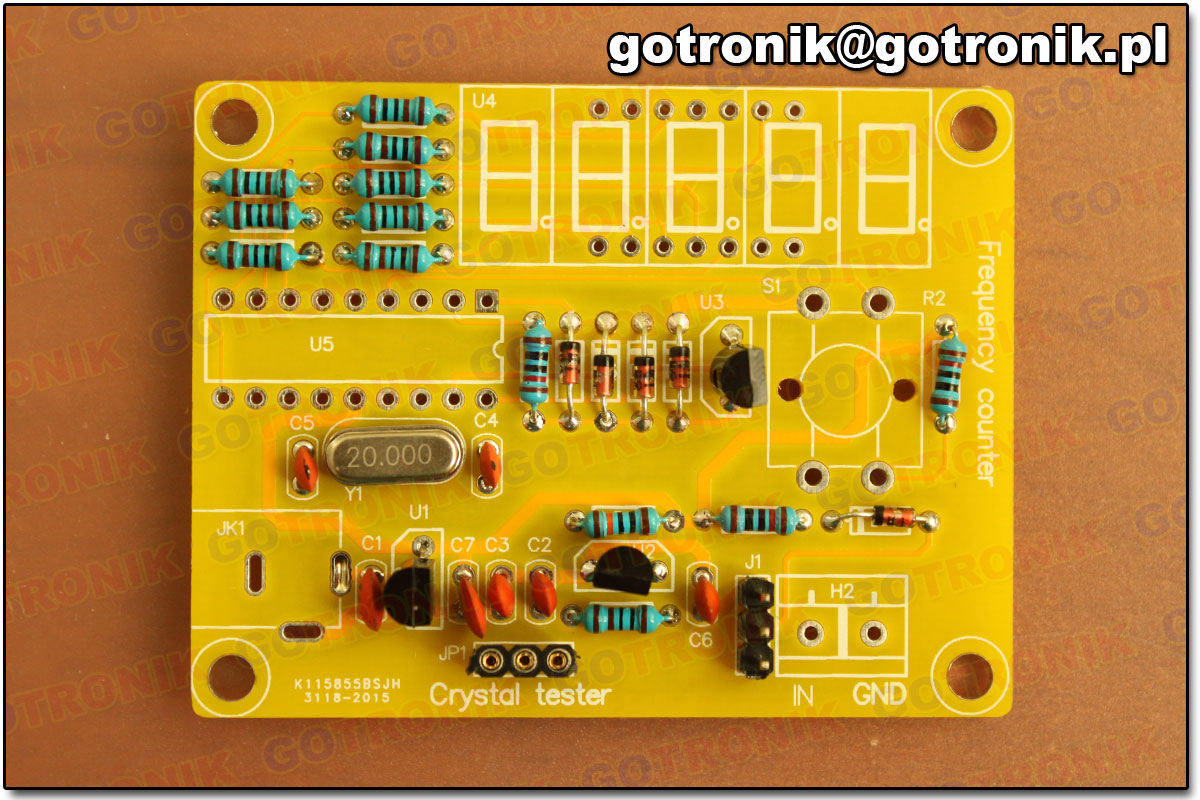

W tym kroku należy wlutować rezonator kwarcowy. Zwróć uwagę aby nie przylegał do płytki PCB (może powodować zwarcie). Kolejno przylutuj gniazdo do testowania kwarców i goldpiny. Później przylutuj stabilizator i tranzystory (w odpowiednią stronę).

Krok 4

Krok 4

KROK 5

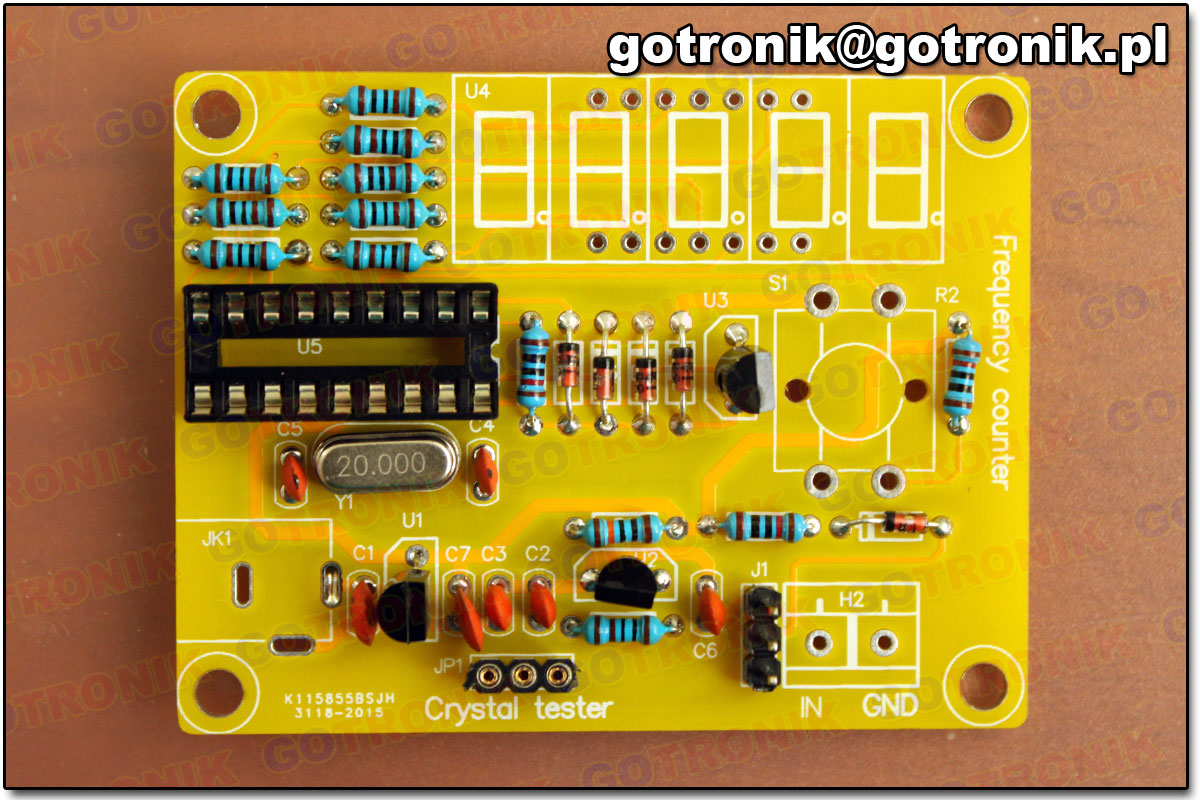

Przylutuj podstawkę pod PIC16F628. Zwróć uwagę aby wycięcie na elemencie pokrywało się z tym, zaznaczonym na PCB.

Krok 5

Krok 5

KROK 6

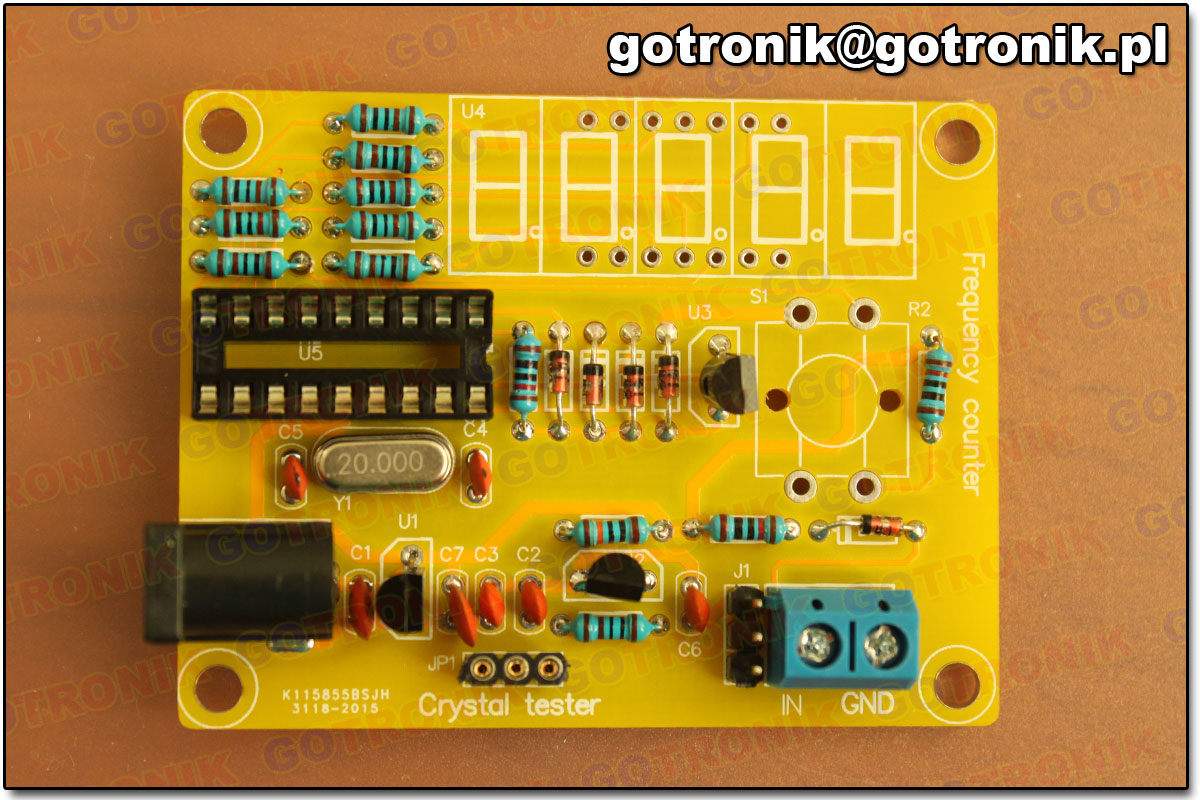

Naszedł czas by przylutować gniazdo DC005, które służy do doprowadzenia zasilania oraz złącze, którym do układu doprowadzamy sygnał, który chcemy testować.

Krok 6

Krok 6

KROK 7

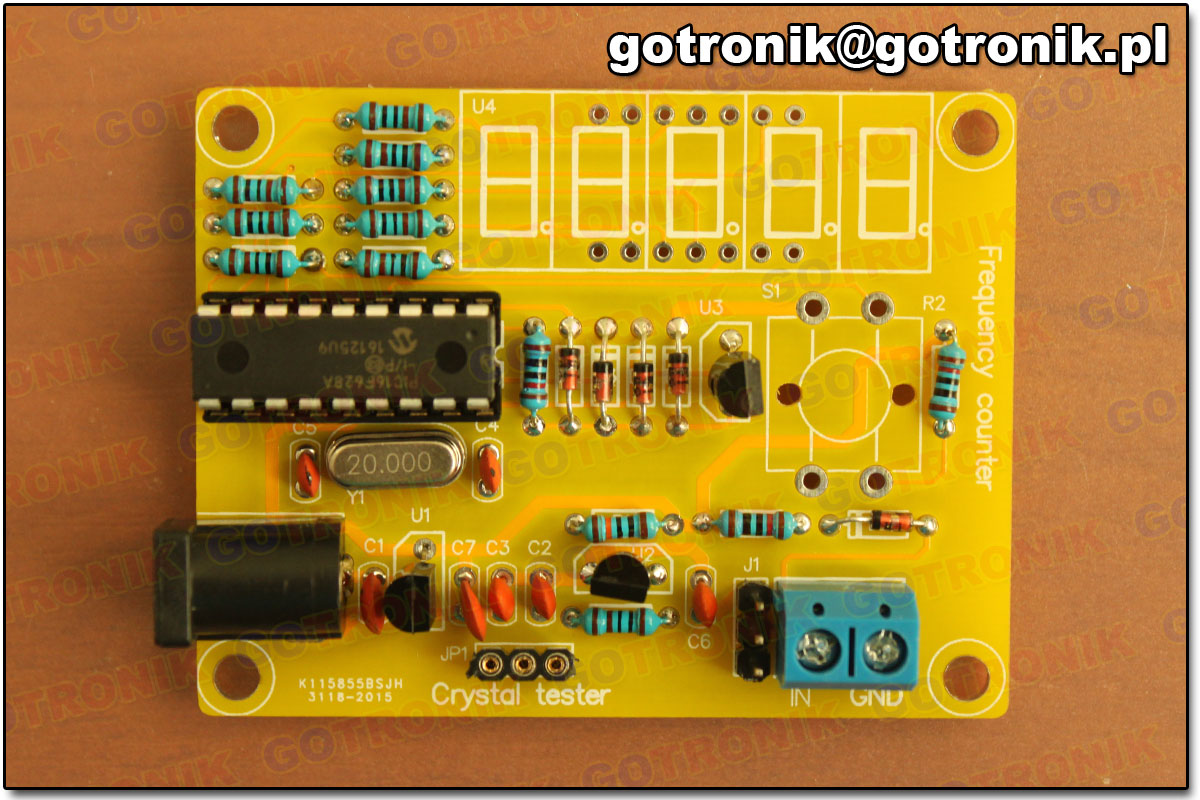

Umieść układ PIC16F628 w podstawce.

Krok 7

Krok 7

KROK 8

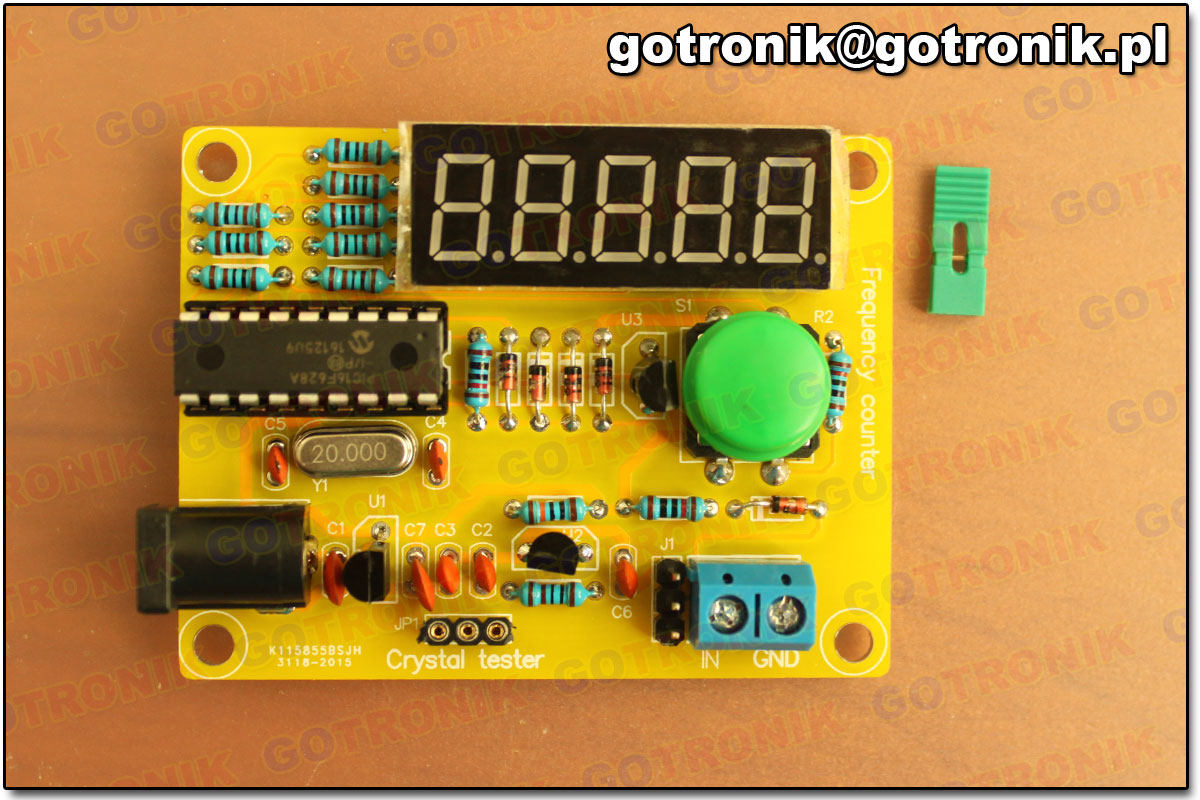

Pozostało już tylko przylutować przycisk i wyświetlacz siedmiosegmentowy.

Krok 8

Krok 8

Przygotowanie obudowy:

Rozłóż elementy na stole, a następnie postępuj zgodnie z opisanymi krokami.

Przygotowywanie obudowy

Przygotowywanie obudowy

KROK 1

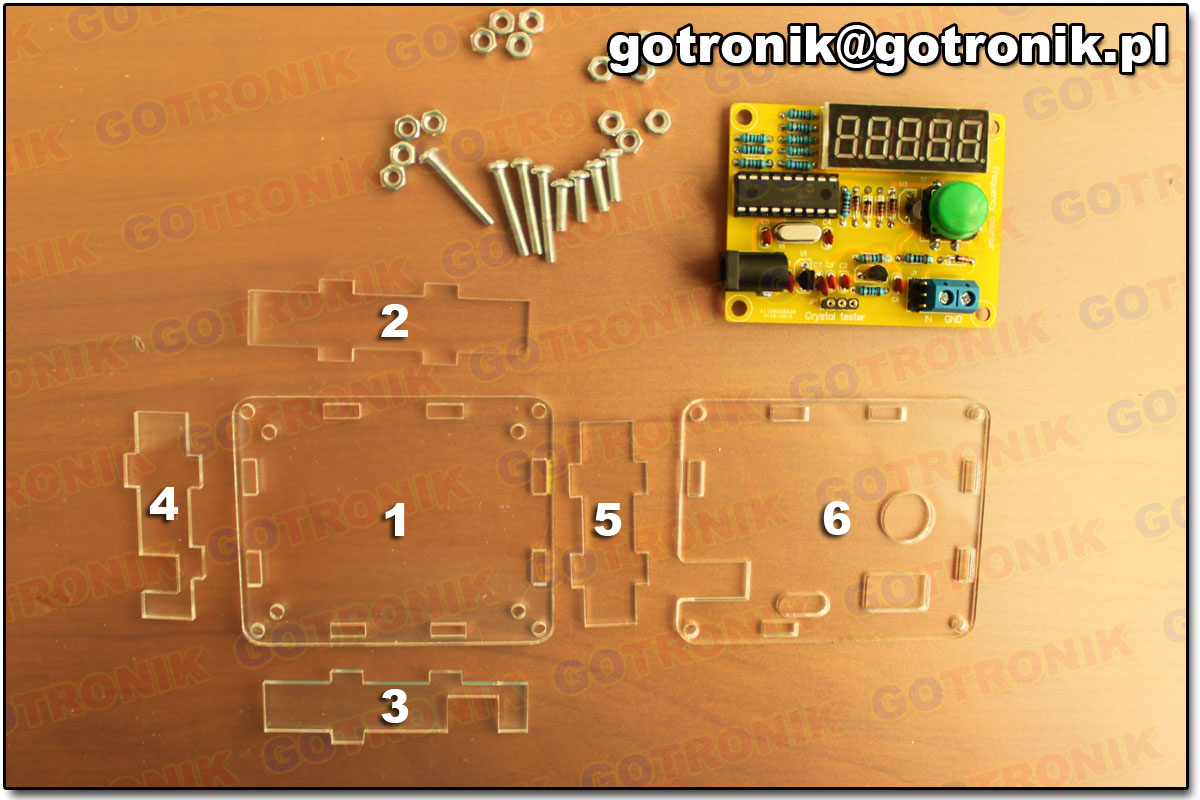

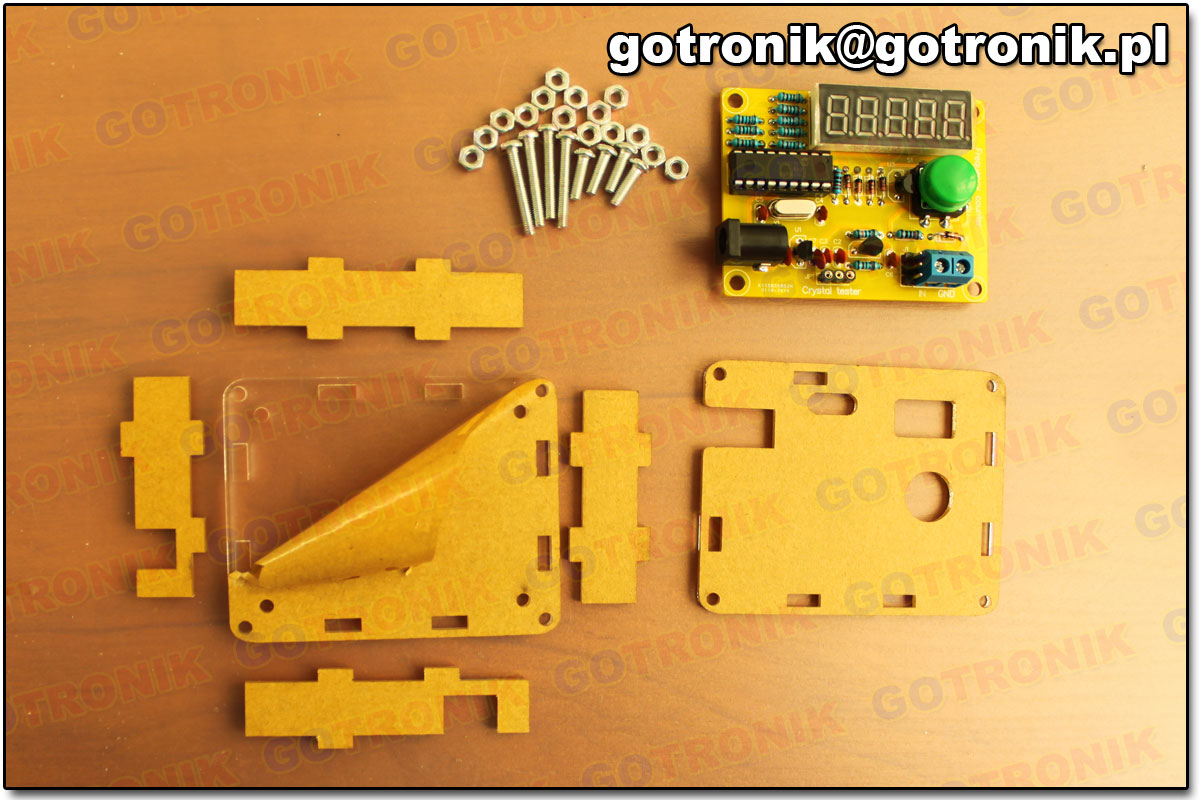

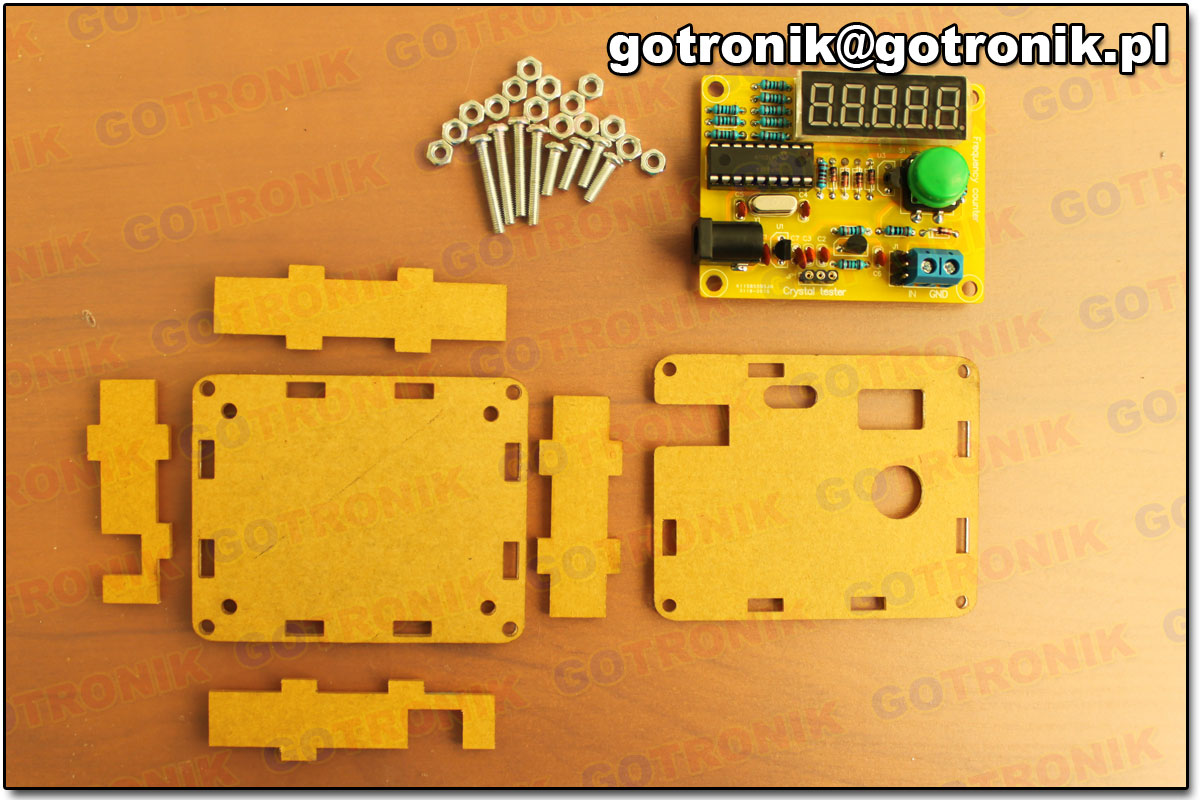

Ściągnij papier ochronny z każdego z elementów, a następnie przyjrzyj się grafice, któremu elementów przypisaliśmy jaki numer i przejdź do kolejnego kroku.

Krok 1

Krok 1

Opisane elementy

Opisane elementy

KROK 2

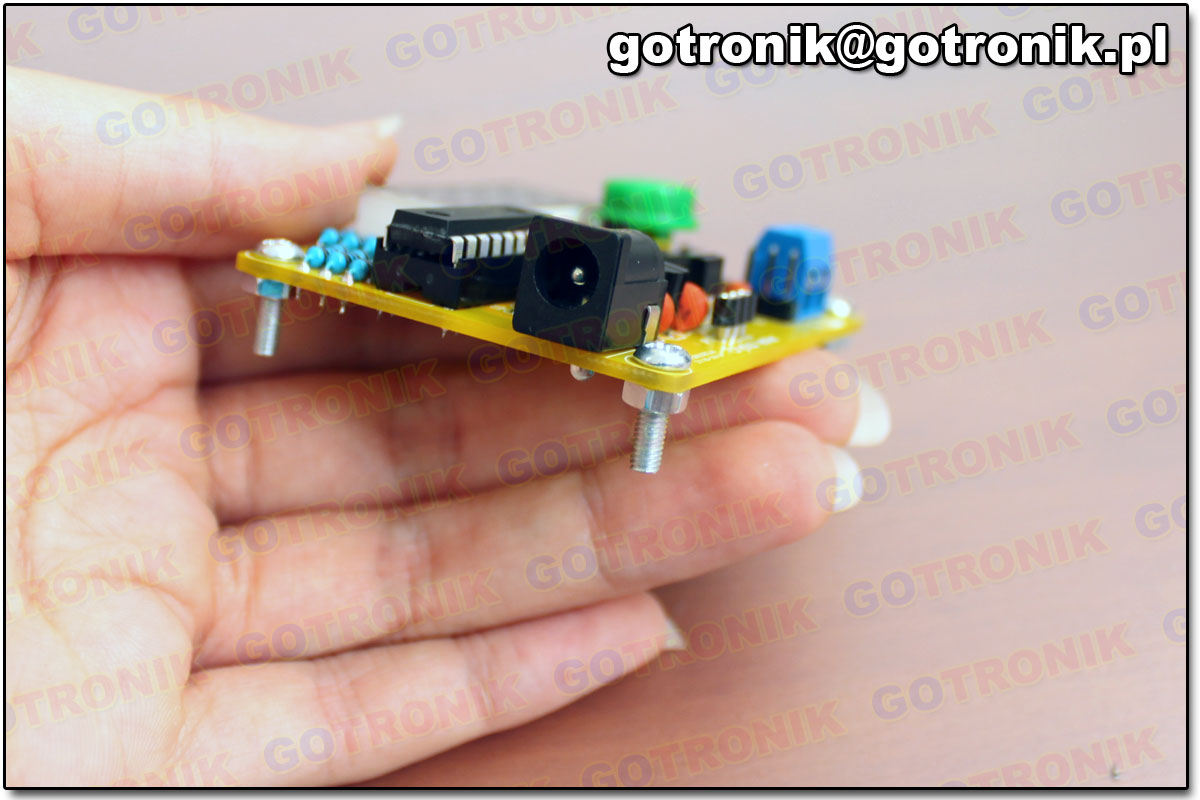

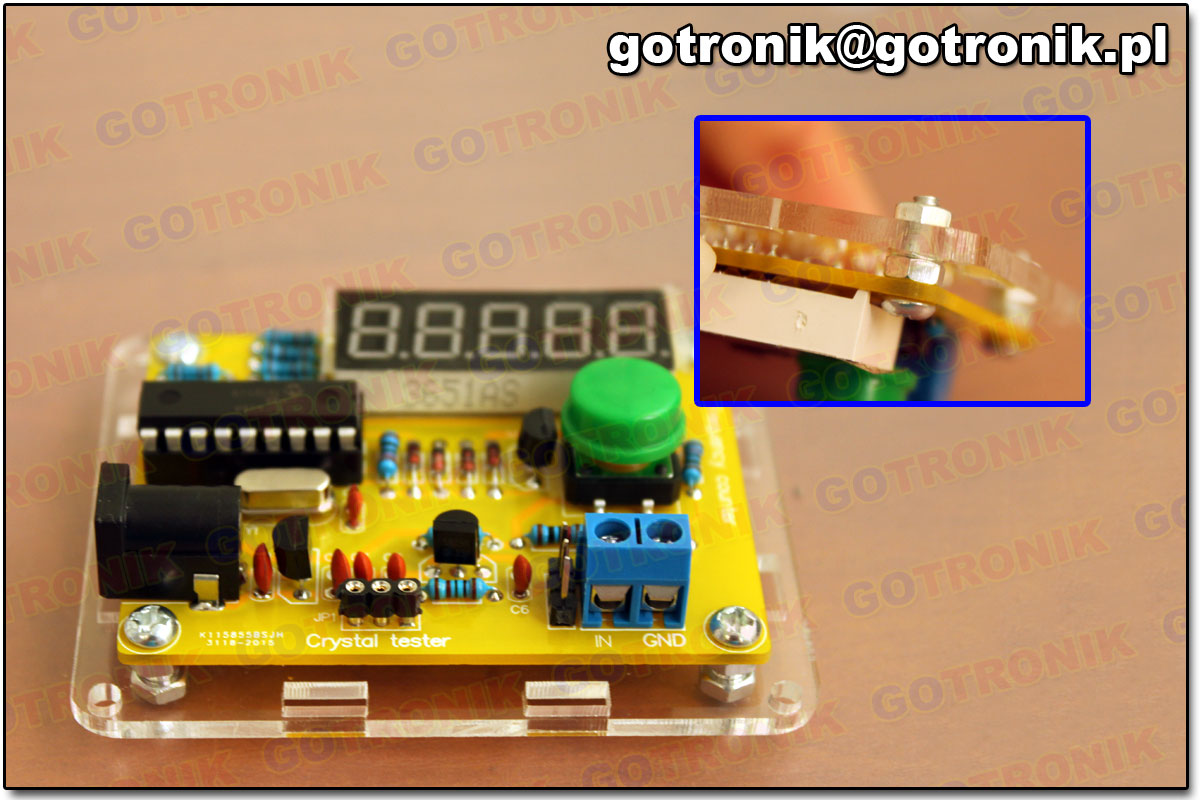

Przykręcamy do płytki PCB krótsze śrubki z nakrętkami.

Krok 2

Krok 2

KROK 3

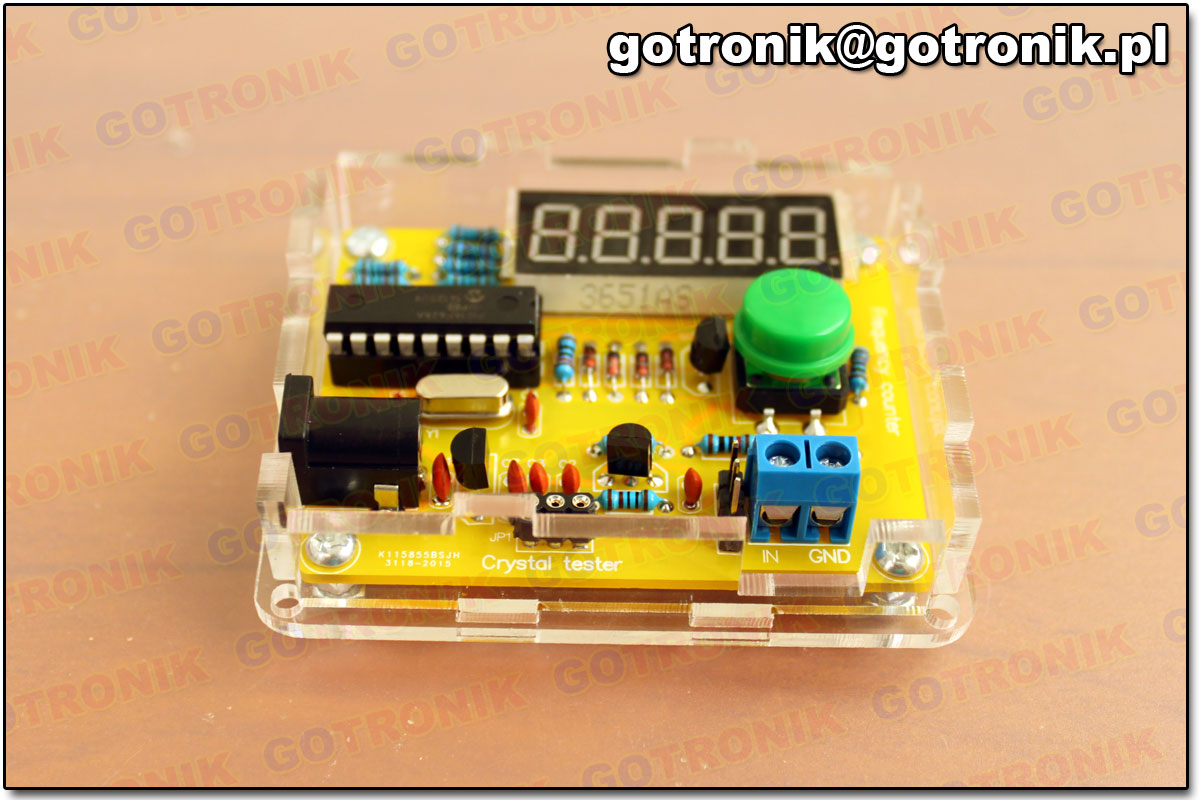

Przygotowaną w poprzednim kroku płytkę przykręcamy nakrętkami do elementu nr 1 (część obudowy).

Krok 3

Krok 3

KROK 4

Do elementu nr 1 władamy elementy 2, 3, 4, 5.

Krok 4

Krok 4

KROK 5

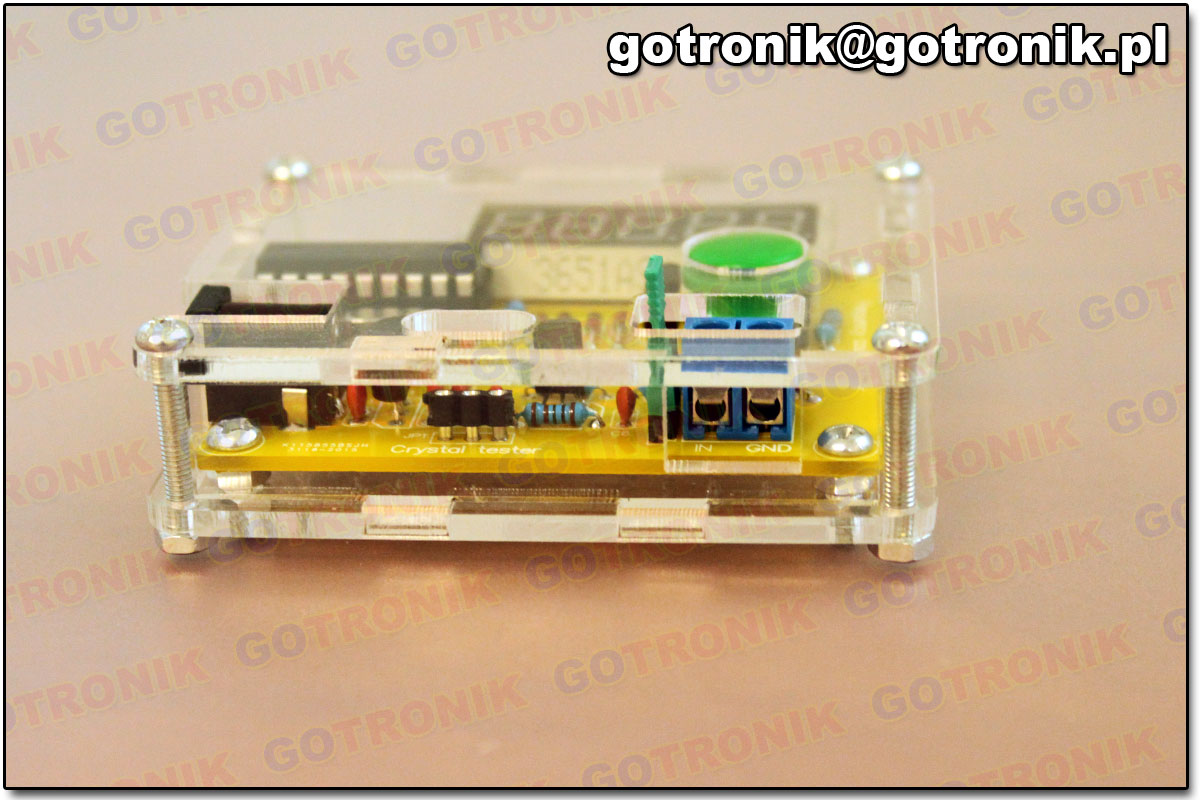

Na wierzch wkładamy płytkę nr 6 i przykręcamy dłuższymi śrubami z nakrętkami. Obudowa jest już ukończona.

Krok 5

Krok 5

Instrukcja obsługi:

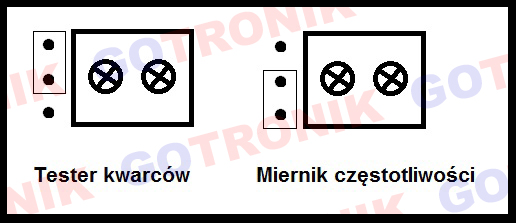

Aby wykonać pomiar częstotliwości lub przetestować rezonator kwarcowy, należy odpowiednio ustawić zieloną zworę na goldpinach J1. Grafika obrazuje prawidłowe podłączenie.

Ustawienie zwory

Ustawienie zwory
