Płytka do nauki lutowania koło fortuny

Płytka do nauki lutowania koło fortuny

Do poprzednich płytek do nauki lutowania dołącza nowa BTE-442. Po zlutowaniu możemy podłączyć zasilanie i cieszyć się efektem naszej pracy. Układ symuluje koło fortuny, po wciśnięciu przycisku, diody świecą kolejno do momentu aż zatrzymają się na wylosowanej cyfrze. Po zmontowaniu układu należy podłączyć zasilanie z zakresu od 3,5 do 6 V DC.  Płytka jest wymiarów 48 x 48 mm.

W artykule TUTAJ opisaliśmy jak lutować elementy SMD, więc przed przystąpieniem przeczytaj ten artykuł. Tutaj opiszemy tylko kolejność lutowanych elementów, o technice poczytaj we wcześniejszym wpisie.

Wspominaliśmy, że GOTRONIK posiada w swojej ofercie dwie płytki edukacyjne do nauki lutowania elementów SMD. Teraz przedstawiamy model, który wyróżnia się od poprzedników, tym że oprócz elementów SMD zawiera element THT (czyli przewlekane). Przyjrzyj się spisowi elementów, sprawdź czy wszystko posiadasz. Poniżej znajdziesz też spis narzędzi bez których nie ukończysz układu koła fortuny.

Spis elementów:

  • PCB
  • goldpiny
  • przycisk
  • kondensator 1 uF
  • kondensator 47 uF
  • 10 diod LED czerwonych
  • dioda 1N4007
  • 2 rezystory SMD 470 kOhm
  • rezystor SMD 10 kOhm
  • tranzystor 9014
  • NE555
  • CD4017

Lista elementów niezbędnych:

Lista opcjonalnych elementów:

Elementy zestawu

Elementy zestawu

KROK 1

Na początku przylutujemy elementy SMD. Zaczniemy od rezystorów. Ocynujemy po jednym padzie dla każdego rezystora i przylutujemy rezystor R9 o wartości 10 kOhm (103), rezystor R12 i R7 o wartości 470 kOhm (474).

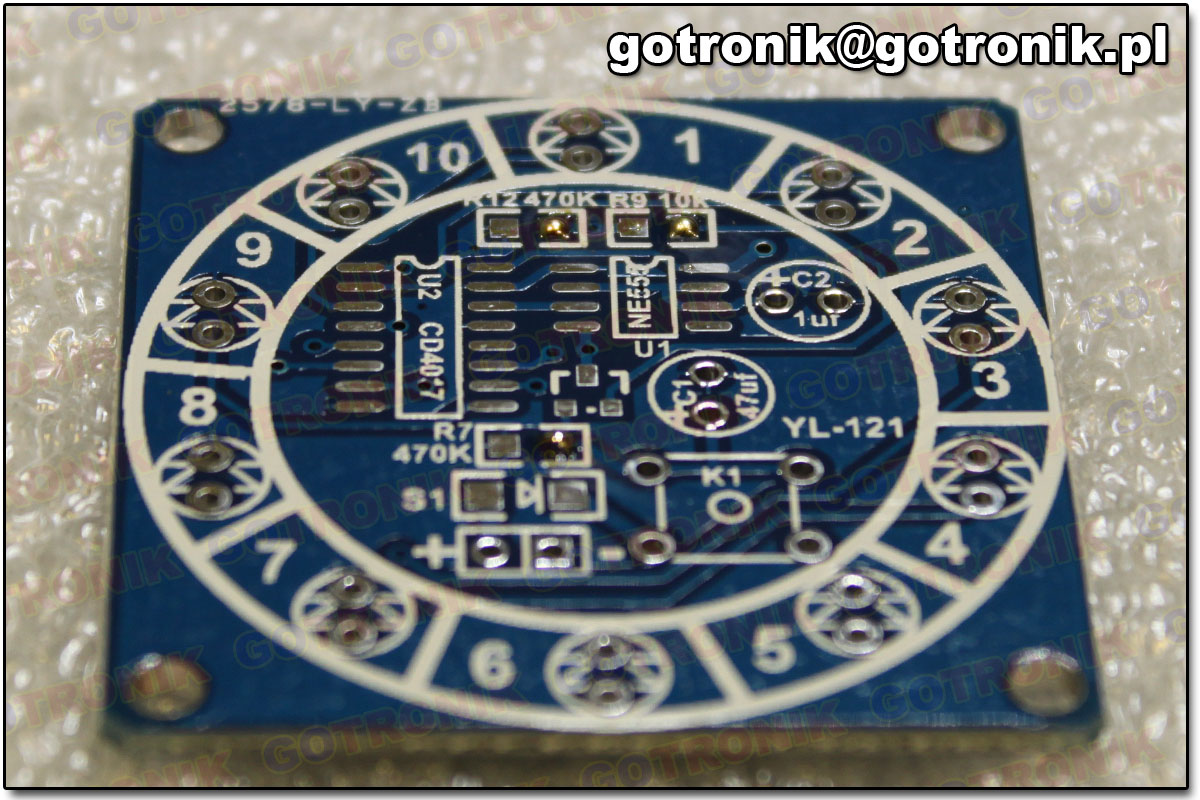

Krok 1

Krok 1

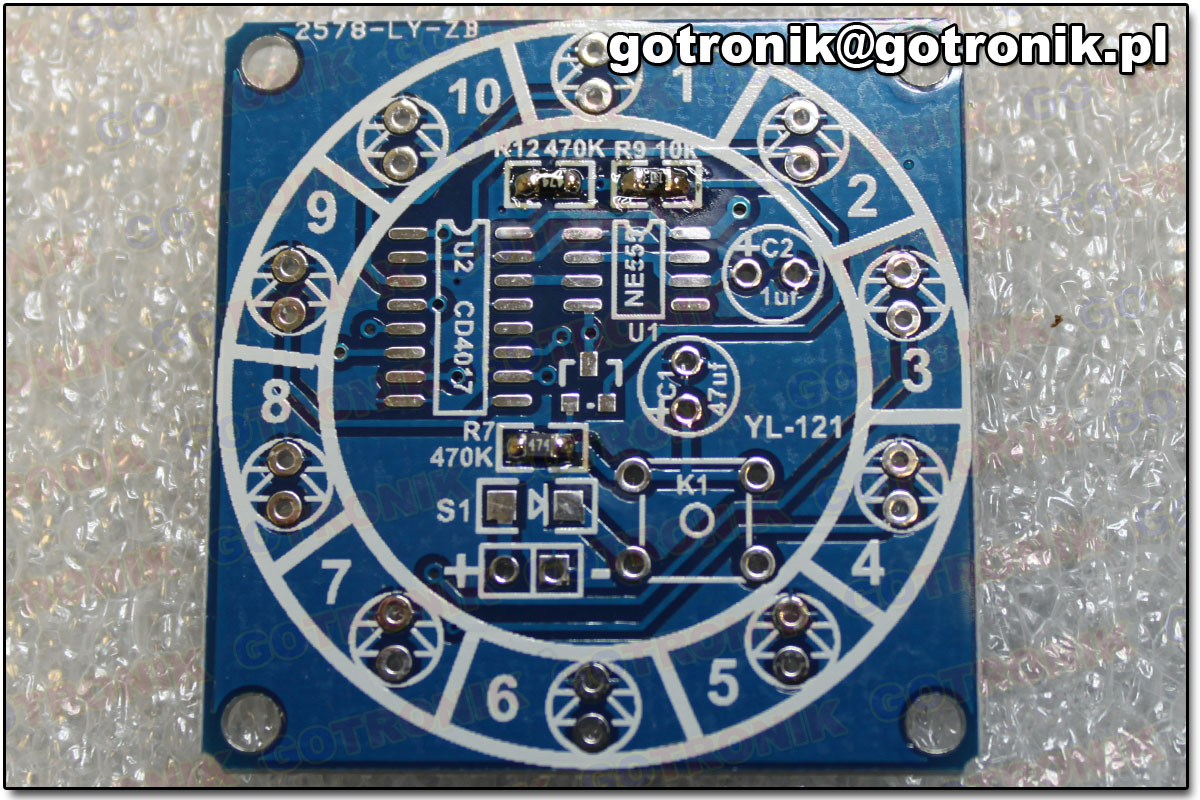

Przylutowane rezystory

Przylutowane rezystory

KROK 2

W kroku drugim wlutujemy tranzystor SMD.

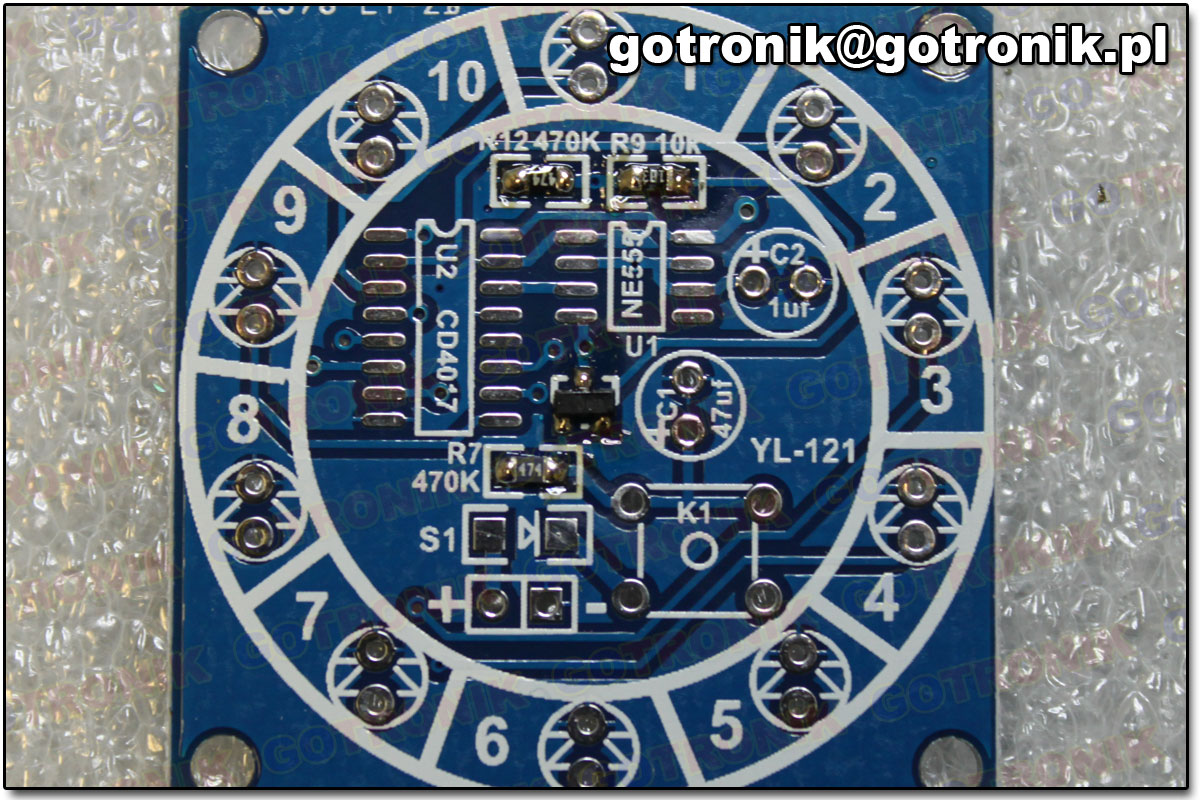

Krok 2

Krok 2

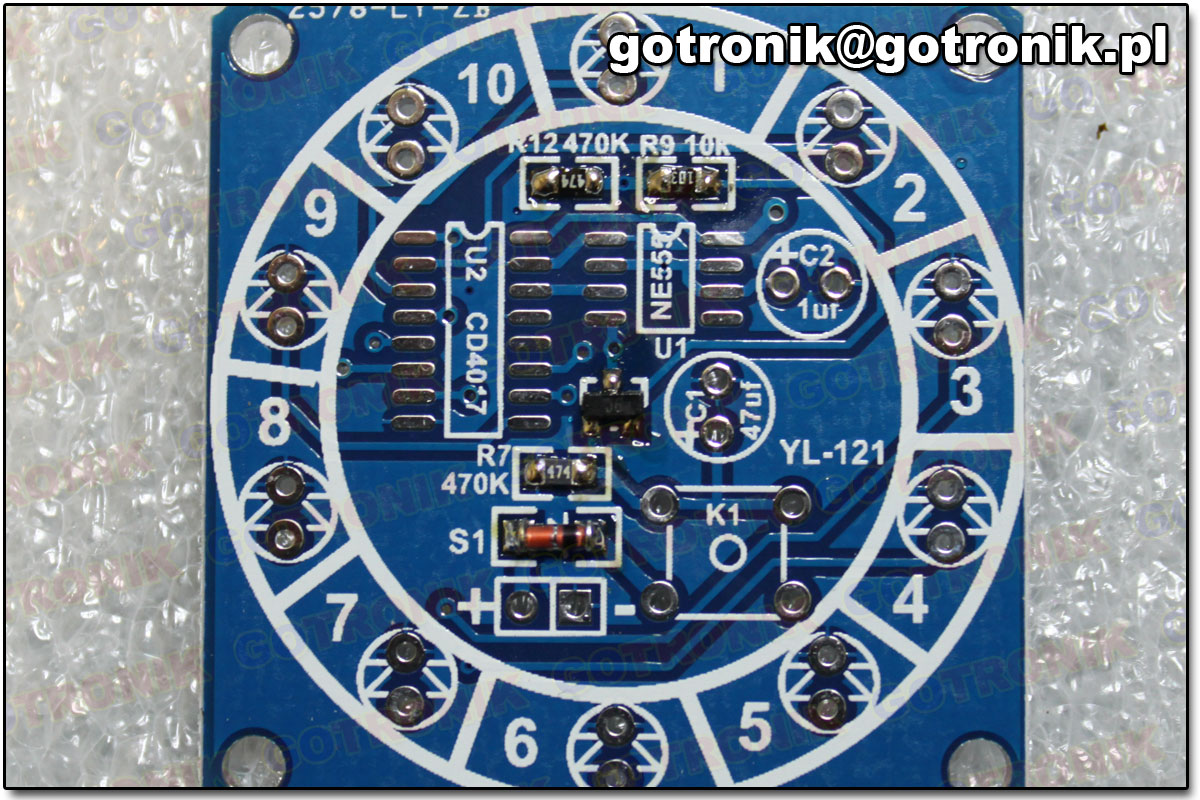

Kolejno wlutujemy diodę 1N4007.

Wlutowana dioda 1N4007

Wlutowana dioda 1N4007

KROK 3

Robi się coraz trudniej. Wlutujemy dwa układy scalone. Najpierw NE555.

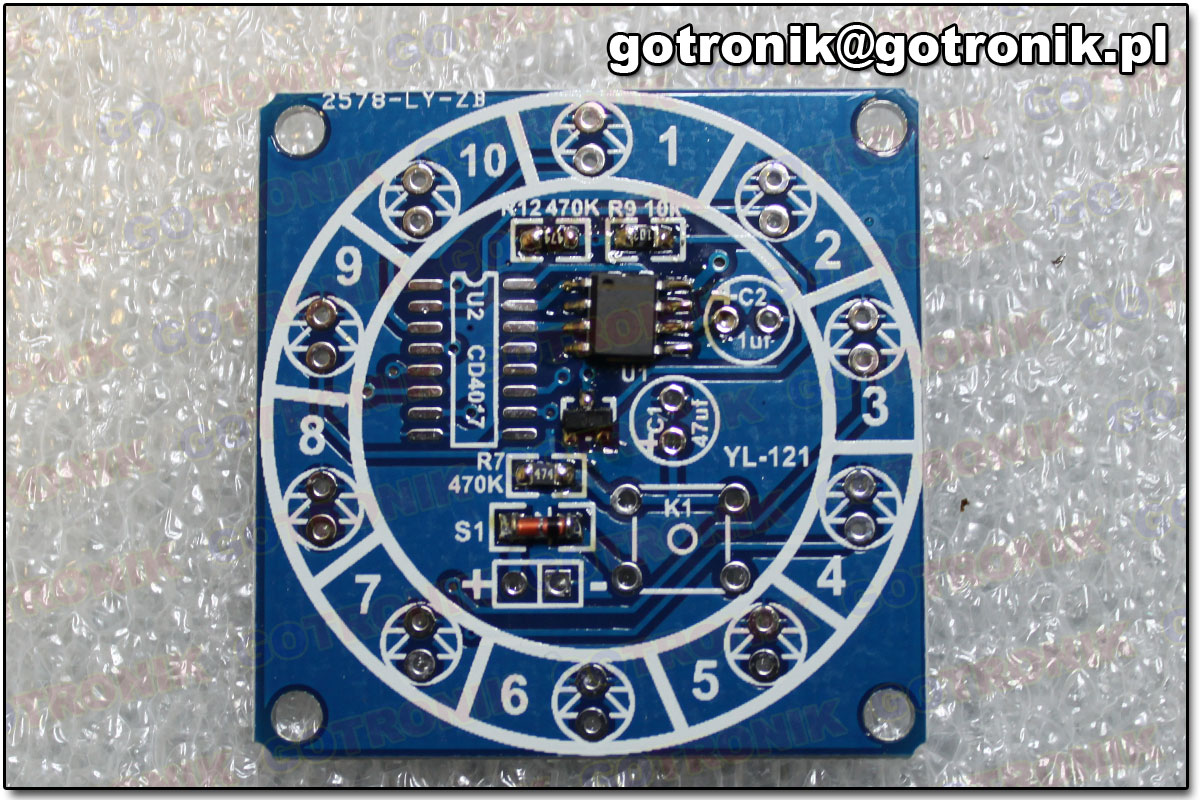

Krok 3

Krok 3

Dopiero po nim CD4017.

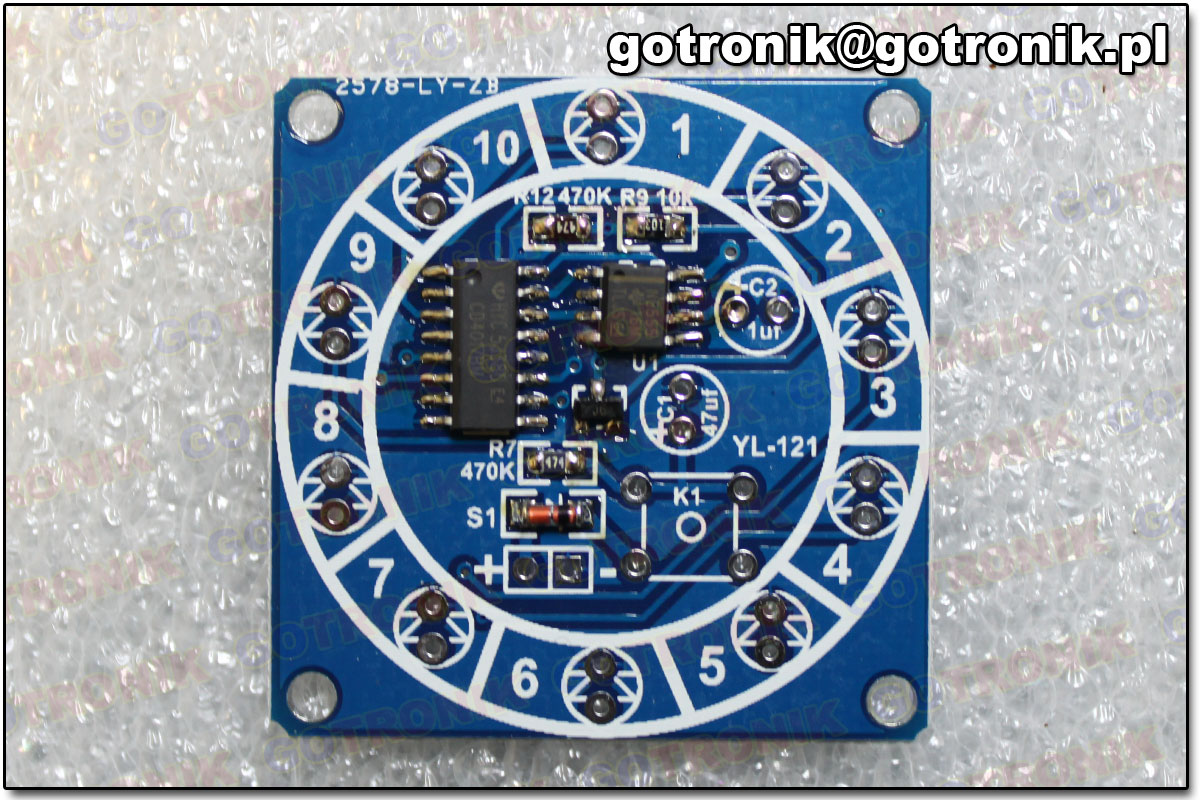

Wlutowane układy scalone

Wlutowane układy scalone

KROK 4

Powracamy do prostych rzeczy. Teraz zmontujemy elementy THT, czyli przewlekane. Zaczniemy od 10 diod LED. Tu bardzo ważne jest by zachować polaryzację. Przyjrzyj się poniżej grafice, aby poprawnie je wlutować. Dodatkowa wskazówka: dłuższe wyprowadzenie diody LED jest „+” krótsze „-„.

Polaryzacja diody

Polaryzacja diody

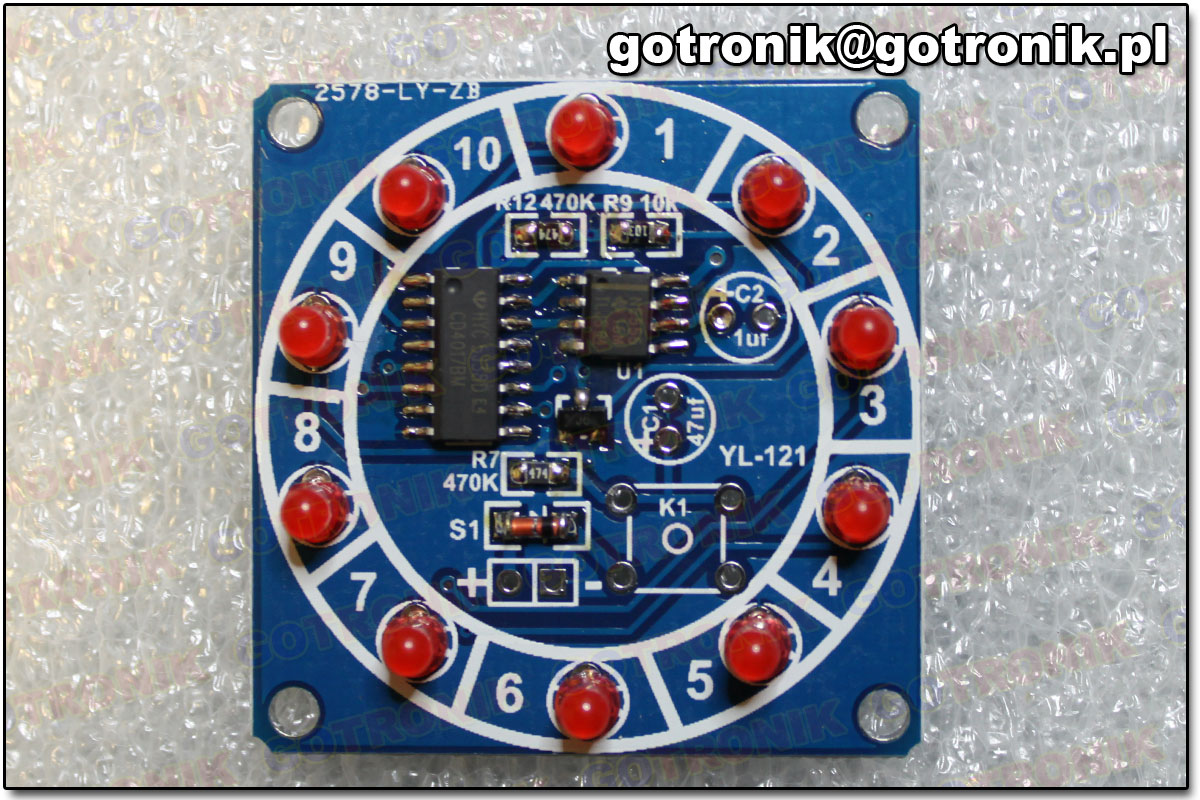

Krok 4

Krok 4

KROK 5

Wlutujemy elementy, które identycznie jak dioda LED, wymagają zachowania polaryzacji – kondensatory elektrolityczne. Najpierw wlutuj 470 uF. Na płytce PCB zaznaczono „+”, dłuższe wyprowadzenie elementu jest „+”.

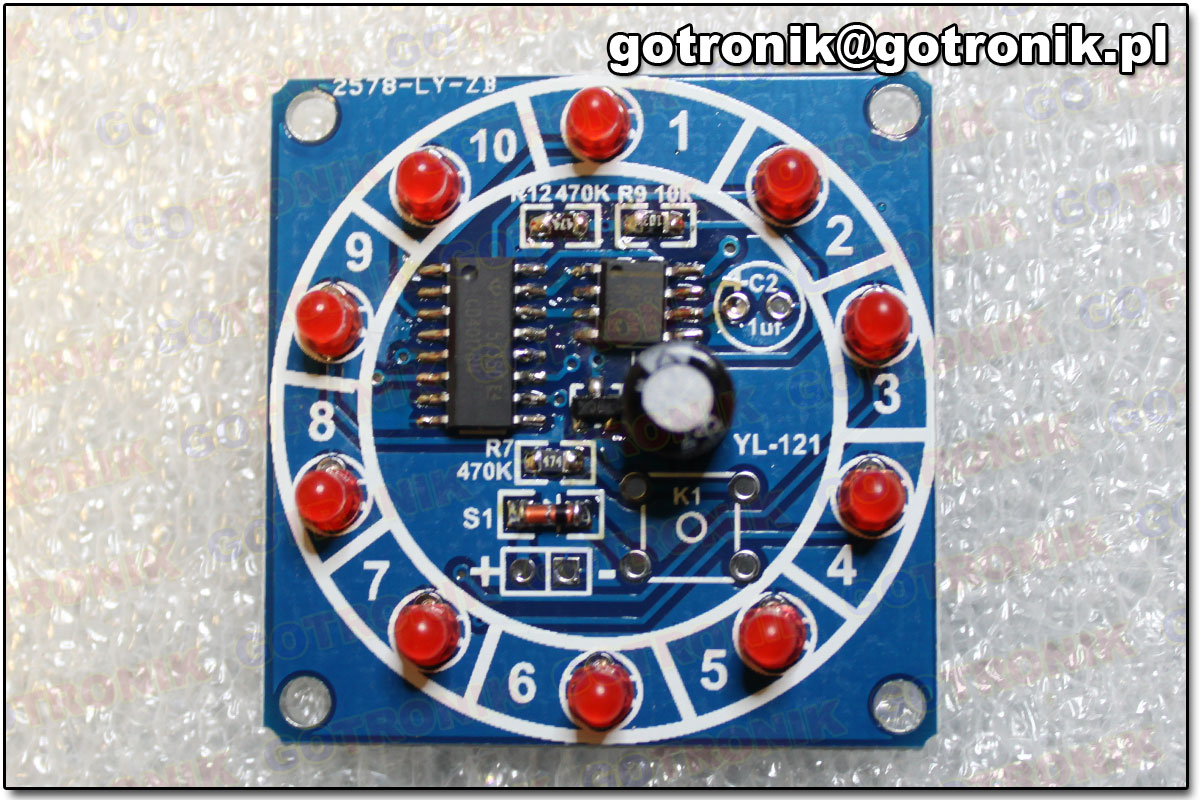

Krok 5

Krok 5

Teraz wlutuj 1 uF.

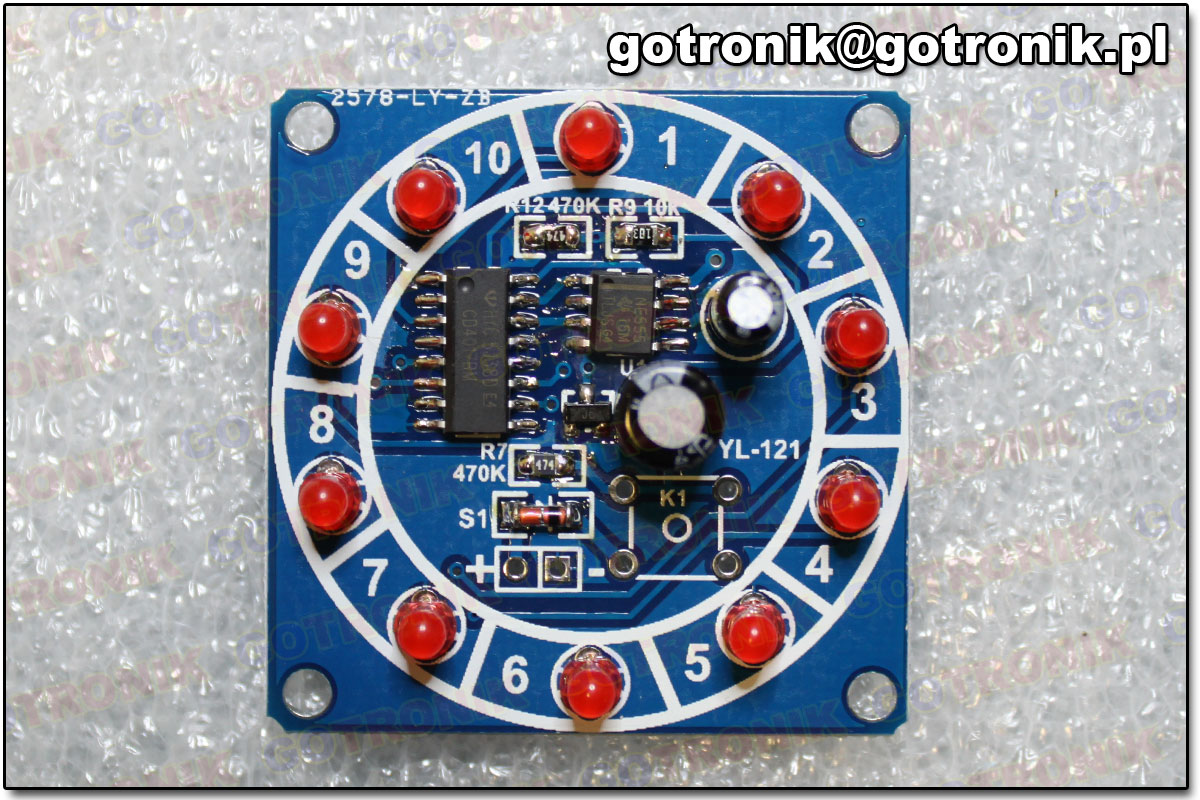

Wlutowane kondensatory elektrolityczne

Wlutowane kondensatory elektrolityczne

KROK 6

Ostatnie dwa elementy. Wlutujemy przycisk.

Krok 6

Krok 6

Jako ostatni wlutujemy goldpiny.

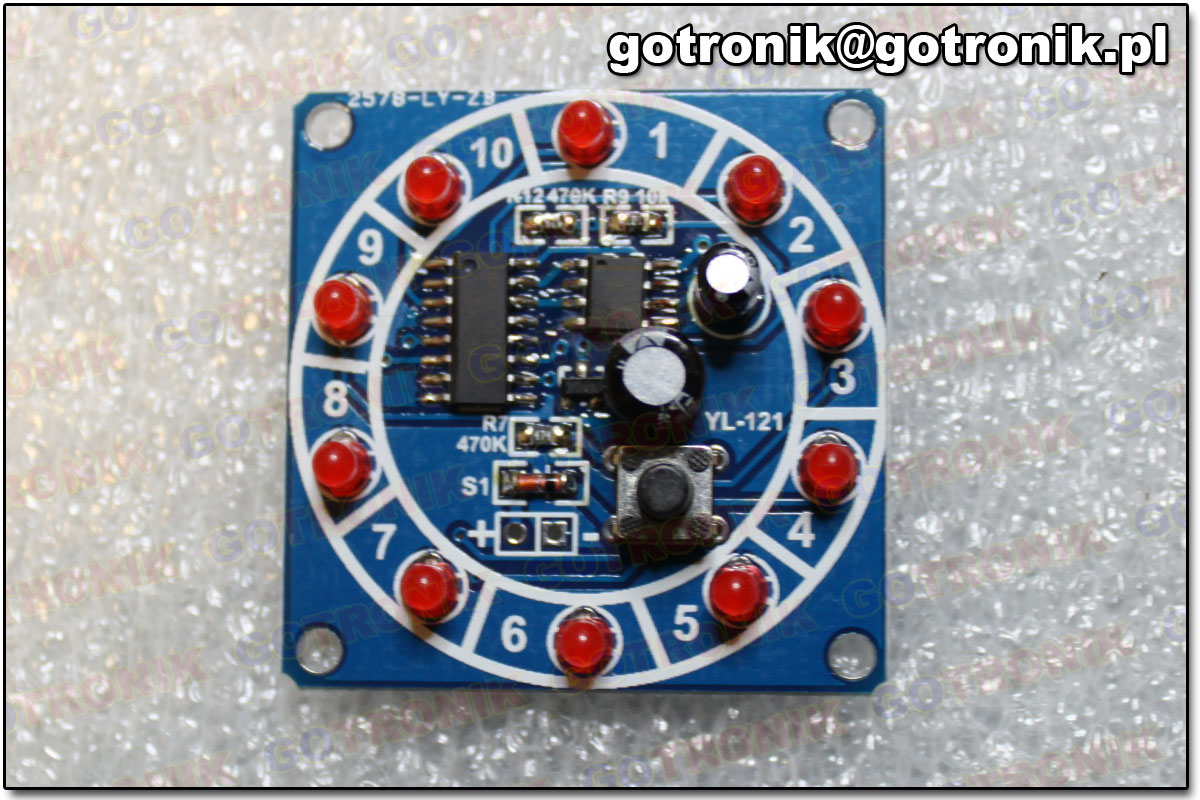

Układ ukończony

Układ ukończony

Układ jest ukończony. Teraz możemy podłączyć zasilanie i przetestować koło fortuny. Zachowa polaryzację!
