Generator funkcyjny XR2206 w dwóch wersjach

Generator funkcyjny XR2206 w dwóch wersjach

Ofertę rozszerzamy o nowy generator oparty na układzie XR2206. Dostępny będzie w dwóch wariantach: ze złączem typu BNC (ELEK-056) lub ARK do przykręcenia przewodów (ELEK-057). Z artykułu dowiesz się jak obsłużyć generator, oraz jego podstawowe parametry.

Przeprowadziliśmy przykładowe pomiary. Układ XR-2206 jest monolityczny analogowy generator i niektóre parametry wyjściowe minimalnie różnią się pomiędzy poszczególnymi egzemplarzami układów scalonych.

karta katalogowa układu XR2206

generator w wersji ARK ELEK-057: http://www.gotronik.pl/xr2206-generator-funkcyjny-wersja-ark-p-4207.html
generator w wersji BNC ELEK-056: http://www.gotronik.pl/xr2206-generator-funkcyjny-wersja-bnc-p-4208.html

Przyjrzyjmy się podstawowym parametrom technicznym naszego generatora:

  • napięcie zasilania: od 9 V do 12 V DC
  • rodzaje generowanych przebiegów: sinusoida, trójkąt, prostokąt
  • zakres generowanych częstotliwości:
    • zworka 1: 700 mHz – 10 Hz
    • zworka 2: 10 Hz – 200 Hz
    • zworka 3: 140 Hz – 3,5 kHz
    • zworka 4: 30 kHz – 600 kHz
  • zakres regulacji amplitudy wyjściowej:
    • dla sinusoidy: 800 mV – 8 V (przy napięciu zasilającym 12 V DC)
    • dla prostokąta: 11,6 V – brak możliwości regulacji (przy napięciu zasilającym 12 V DC)
    • dla trójkąt: 1,8 V – 7 V (przy napięciu zasilającym 12 V DC)

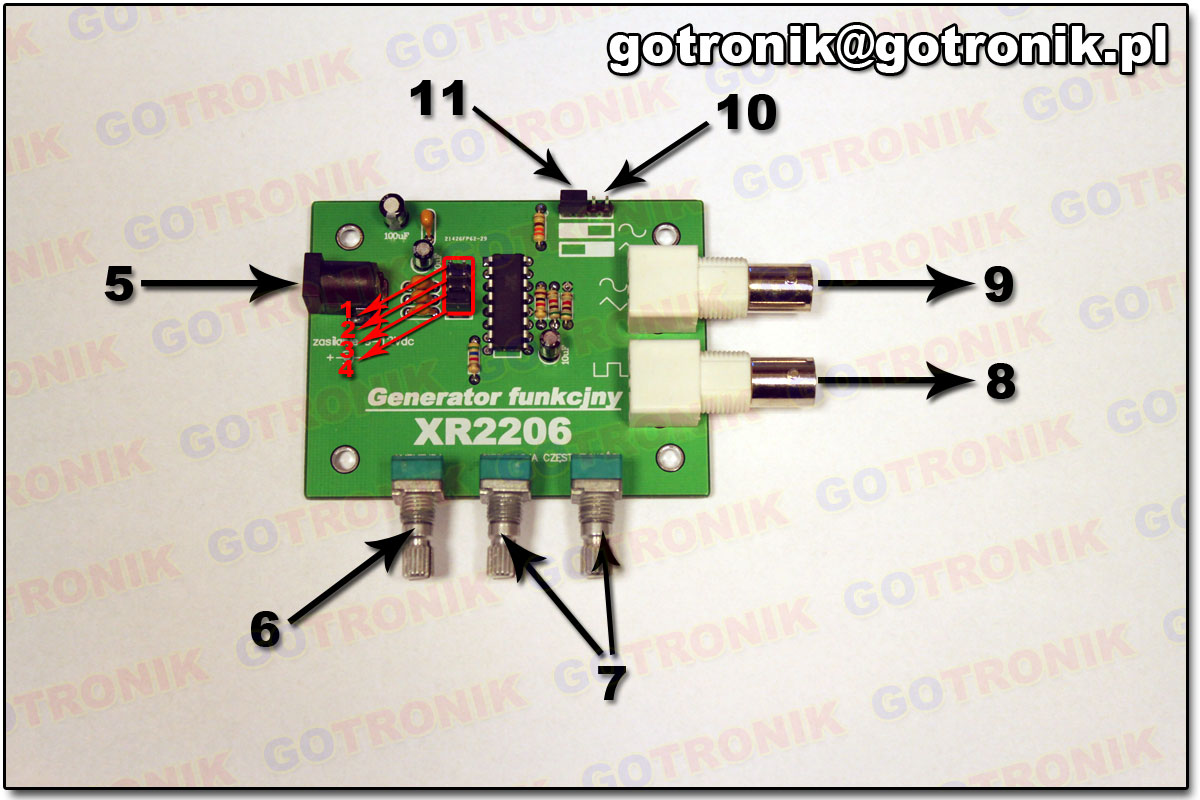

Opis wejść oraz wyjść modułu:

Opis wejść oraz wyjść modułu

Opis wejść oraz wyjść modułu

  1. Wybór częstotliwości z zakresu od 700 mHz do 10 Hz.
  2. Wybór częstotliwości z zakresu od 10 Hz do 200 Hz.
  3. Wybór częstotliwości z zakresu od 140 Hz do 3,5 kHz.
  4. Wybór częstotliwości z zakresu od 30 kHz do 600 kHz.
  5. Podłącz zasilanie modułu: od 9 do 12 V.
  6. Regulacja amplitudy dla sygnału sinusoidalnego i trójkątnego.
  7. Regulacja częstotliwości (w zakresie wybranym zworką ustawioną na 1, 2, 3 lub 4).
  8. Wyjście sygnału prostokątnego.
  9. Wyjście sygnału sinusoidalnego i trójkątnego (wybierasz zworką 11 lub 10).
  10. Ustawienie zwory w tej pozycji powoduje generowanie sygnału trójkątnego.
  11. Ustawienie zwory w tej pozycji powoduje generowanie sygnału sinusoidalnego.
Opis wyjść modułu ze złączem ARK

Opis wyjść modułu ze złączem ARK

Instrukcja obsługi:

Na początku ustaw odpowiednie dwie zworki. Pierwsza, którą wybierzesz czy będzie to sygnał sinusoidalny czy trójkątny (gdy chcesz na wyjściu sygnał prostokątny, nie ma znaczenia jak ustawisz pierwsza zworką), drugą wybierzesz zakres częstotliwości, w którym znajduje się wartość wybrana przez Ciebie. Teraz podłącz zasilanie do modułu generatora, a następnie wyjścia sygnałów do oscyloskopu. Pierwszym od lewej potencjometrem wybieramy pożądaną amplitudę, natomiast dwoma pozostałymi potencjometrami dobieramy częstotliwość.

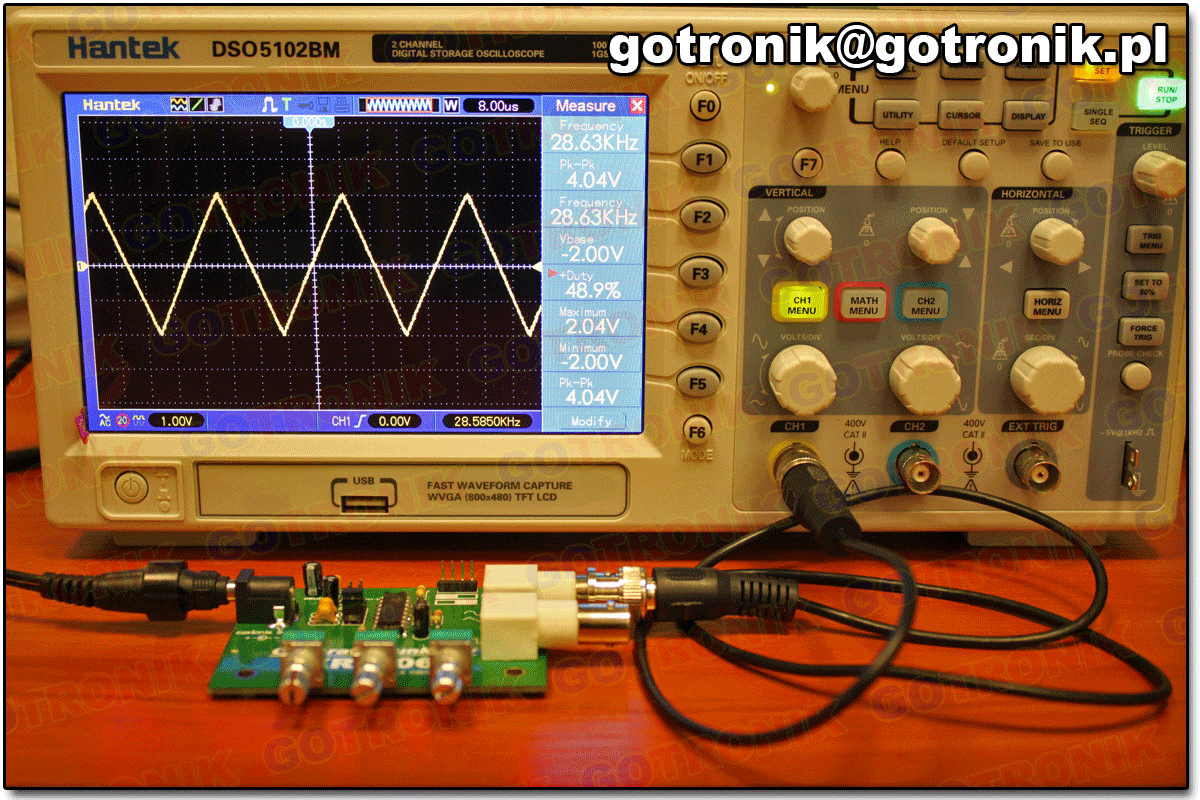

Prezentacja generowanych sygnałów:

Wygenerowane sygnały

Wygenerowane sygnały

prezentacja generatorów XR2206:
