Moduł sterownika PWM 10 - 60 V DC

Moduł sterownika PWM 10 – 60 V DC

Przedstawiamy moduł sterownika PWM umożliwiający regulację mocy odbiorników zasilanych stałym napięciem DC. Regulacja mocy odbywa poprzez regulacja współczynnika wypełnienia PWM w zakresie od około 0% do 100%, jak podaje producent. Gdzie przykładowo można znaleźć zastosowanie tego modułu? Wykorzystywany jest do regulacji prędkości obrotowej silników elektrycznych prądu stałego, regulacji jasności świecenia np. modułów LED poprzez regulację mocy, regulacji mocy odbiorników prądu stałego. Sterowni nie ma ochrony przeciw odwrotnej polaryzacji, dlatego przyjrzyj się dokładnie poniższemu opisowi wejść i wyjść układu. Zwróć szczególną uwagę na polaryzację, opis wejść i wyjść modułu znajdziesz poniżej. Układ świecącą diodą LED sygnalizuje poprawnie podłączone zasilania i płynący prąd w obwodzie. Układ posiada bezpiecznik, który uniemożliwi przepływ zbyt wysokiego prądu.

Moduł sterownika PWM do kupienia: http://www.gotronik.pl/sterownik-pwm-1060v-20a-500w-p-4085.html

Opis wejść i wyjść modułu:

Źródło napięcia zasilania DC np.zasilacz laboratoryjny podłączamy do zacisków wejściowych modułu IN opisanych Power – i Power + zachowując odpowiednią polaryzację. Odbiornik np. silnik podłączamy do zacisków wyjściowych OUT opisanych Motor + i Motor – oczywiście zwracając uwagę na odpowiednią polaryzację. Symbol „+” oznacza dodatni zacisk – najczęściej czerwony przewód. Symbol „-„ oznacza ujemny zacisk – masa zasilania, minus – najczęściej czarny przewód. Zilustrowany przykład podłączenia:

Opis wejść i wyjść modułu

Opis wejść i wyjść modułu

Przyjrzyjmy się teraz danym technicznym:

  • zakres napięcia wejściowego: od 10 do 60 V DC
  • maksymalny prąd wyjściowy: 20A
  • zakres regulacji współczynnika wypełnienia PWM Duty Cycle: 0 – 100% (wg producenta, weryfikujemy to w poniższych testach)
  • moc maksymalna: 500W (dla napięć powyżej 48V)
  • częstotliwość 25 kHz
  • regulacja za pomocą potencjometru
  • złącza do przykręcenia przewodów typu terminal block ARK



Przeprowadzone zostały testy z użyciem opisywane w niniejszym artykule modułu, zasilacza laboratoryjnego RPS-3005DB 0-30V 5A firmy Zhaoxin , żarówki 24V i oscyloskopu cyfrowego DSO5102BM Hantek 100MHz.

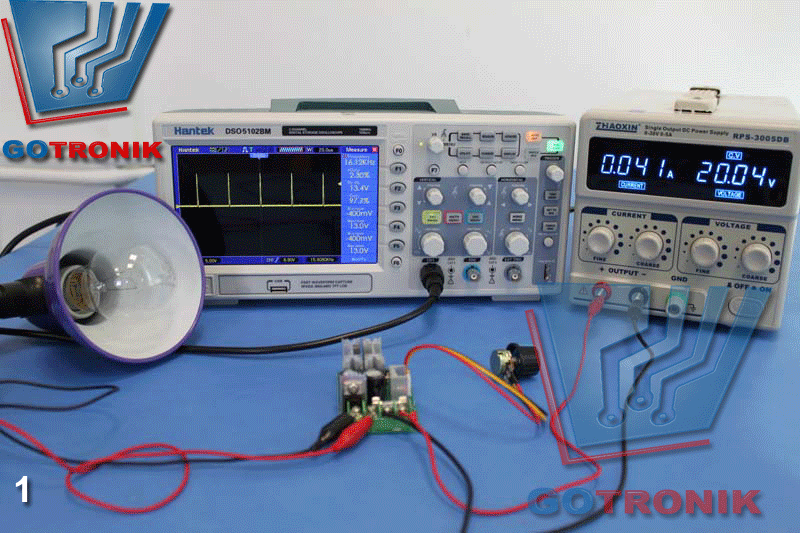

Test polegał na zmianie współczynnika wypełnia (min = 2,30% , 10%, 20%, 40%, 50%, 60%, 70%, 80%, 90%, max = 96,4%) przy stałym napięciu zasilania równym 20 V. Poniższy animowana grafika obrazuje nam zasadę sterowania mocą przy wykorzystaniu regulacji współczynnika wypełnienia. Proszę zaobserwować: jasność świecenia żarówki i równocześnie zmiany szerokości impulsów na wyświetlaczu oscyloskopu DSO5102BM. Także na wyświetlaczu zasilacza laboratoryjnego (amperomierzu) widzimy że jasność świecenia żarówki jest zależna w sposób liniowy od współczynnika wypełnienia – co przekłada się na wartość płynącego prądu.

Test

Test

Producent podaje zakres regulacji współczynnika wypełnienia PWM: od 0 do 100%, nasze pomiary wykazują, że rzeczywisty zakres wynosi od 2,30 do 96,4 %.
