Moduł matrycy 8 x 8 LED opartej na MAX7219

Opublikowano 23 sierpnia 2016 | Przez elektronicy

Przedstawiamy instrukcję montażową modułu matrycy 8×8 LED sterowanej układem MAX7219. Wykorzystanie do sterowania diodami LED układu MAX7219 znacznie uprasza całą konstrukcję modułu. MAX7219 jest to konwerter z szeregowej magistrali SPI przeznaczony do sterowanie 8 wyświetlaczami siedmio-segmentowymi LED. W tej konkretnej aplikacji steruje on matrycą złożoną z 64 diod led, na której możemy wyświetlać znaki, liczby lub symbole wykorzystując minimalną ilość wyjść I/O mikrokontrolera. Łatwość podłączenia, minimalne wykorzystanie procesora i bardzo duża liczba przykładów dostępna w internecie dla układów AVR, Arduino itp.

Układ wymaga zasilania 5 V DC prądu stałego. Wymiary modułu wnoszą 32 mm x 32 mm. Moduł składa się z 64 diod LED.

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać. Powodzenia!

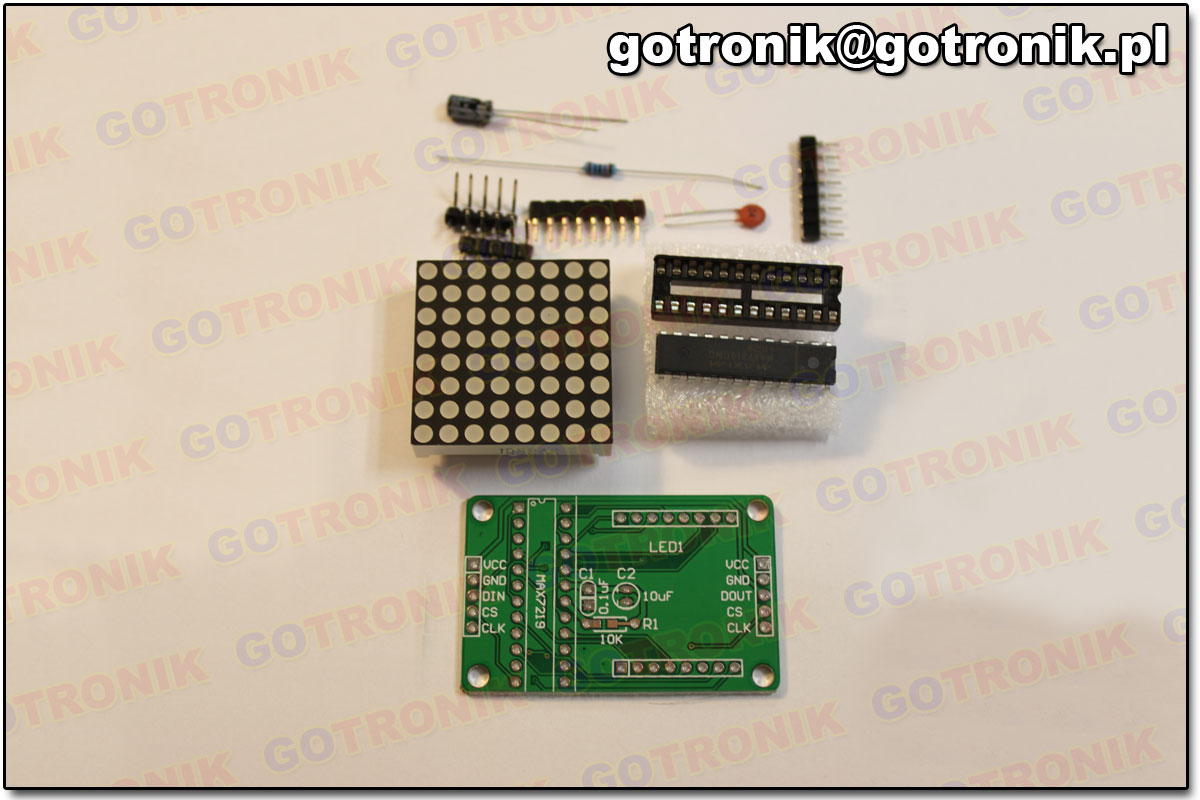

Pogrupowane elementy

Lista elementów:

rezystor 10 kOhm
kondensator ceramiczny 0,1 uF
kondensator elektrolityczny 10 uF
2 listwy goldpin
2 listwy gniazd goldpin
podstawka pod MAX7219
MAX7219
matryca diod LED 8 x 8
płytka PCB

Widok płytki:

Widok płytki od góry i od dołu

Ocena stopnia trudności:

płytka jednostronna
solder-maska –TAK
opis montażowy na płytce drukowanej – TAK
schemat ideowy – NIE
schemat montażowy – TAK nadrukowany na płytce drukowanej
typ montażu: przewlekany THT
elementy montowane powierzchniowo SMD: NIE
elementy wymagające zachowania polaryzacji: TAK
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np stacja SL20ESD Solomon
cyna – najlepiej taka o średnicy 0,5 mm lub 0,7 mm
obcinaczki

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

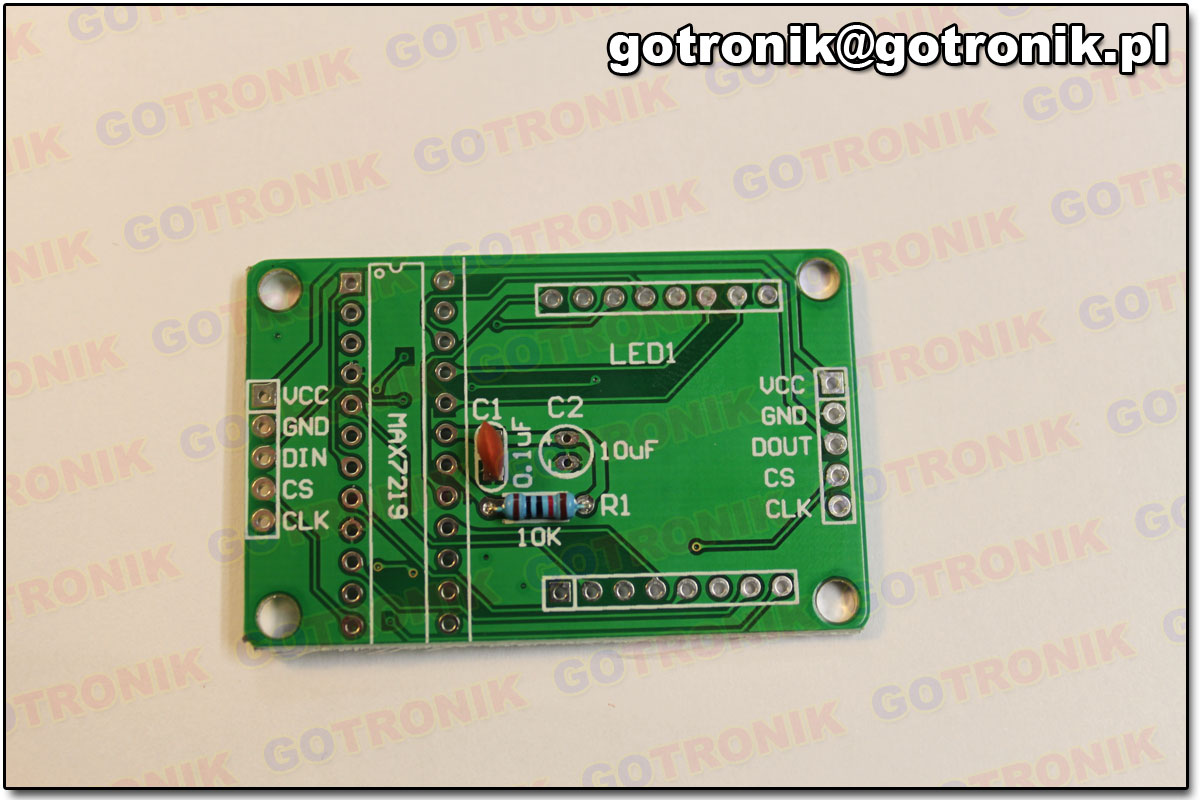

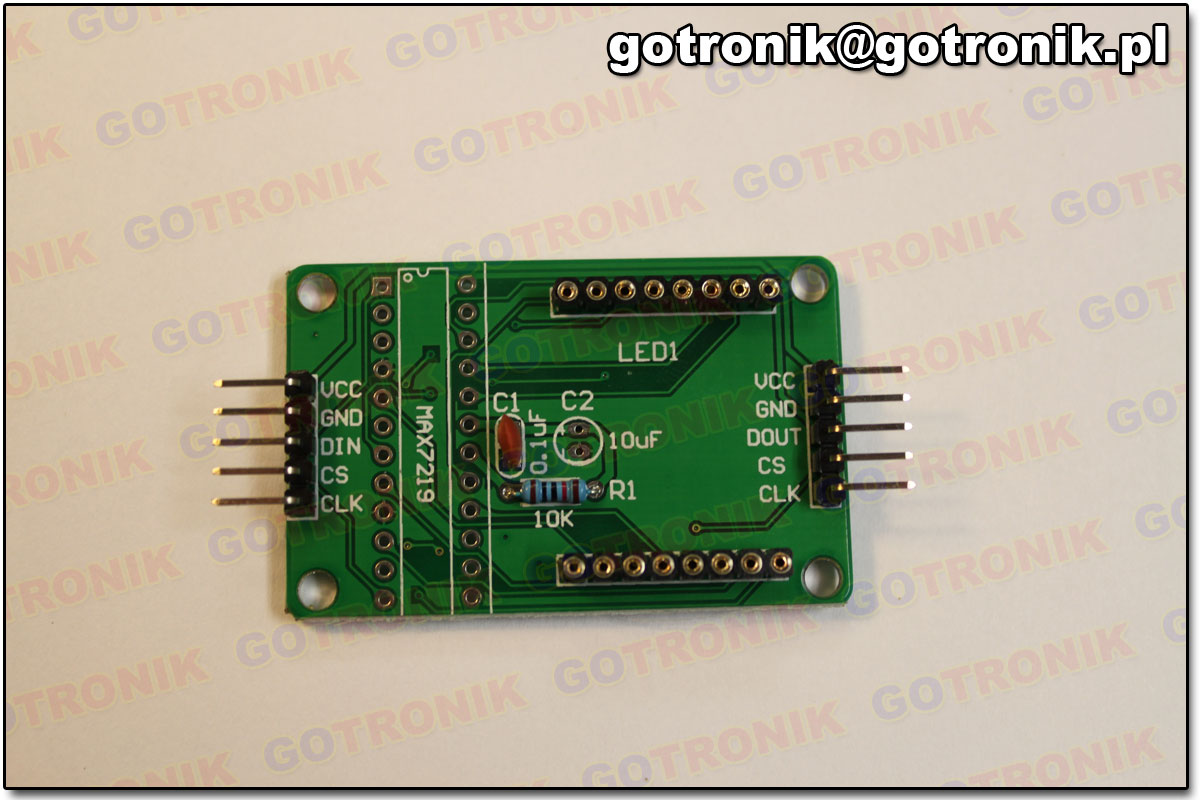

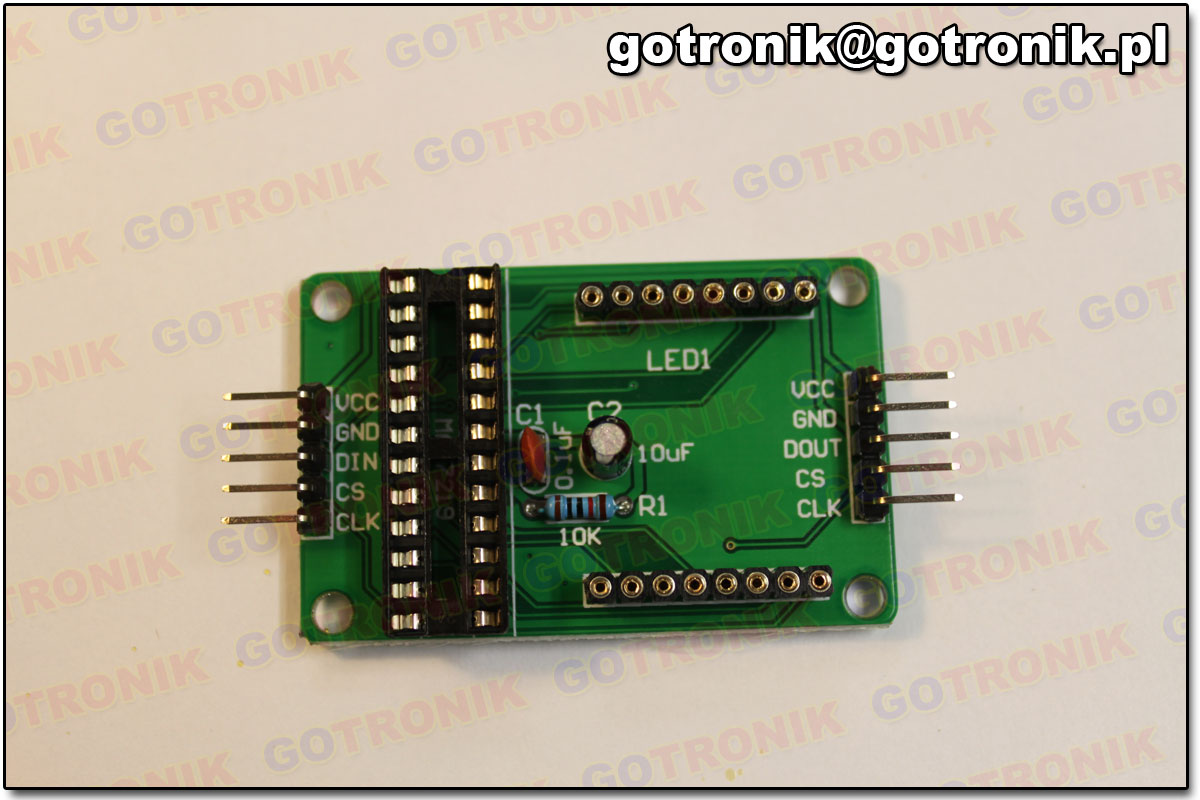

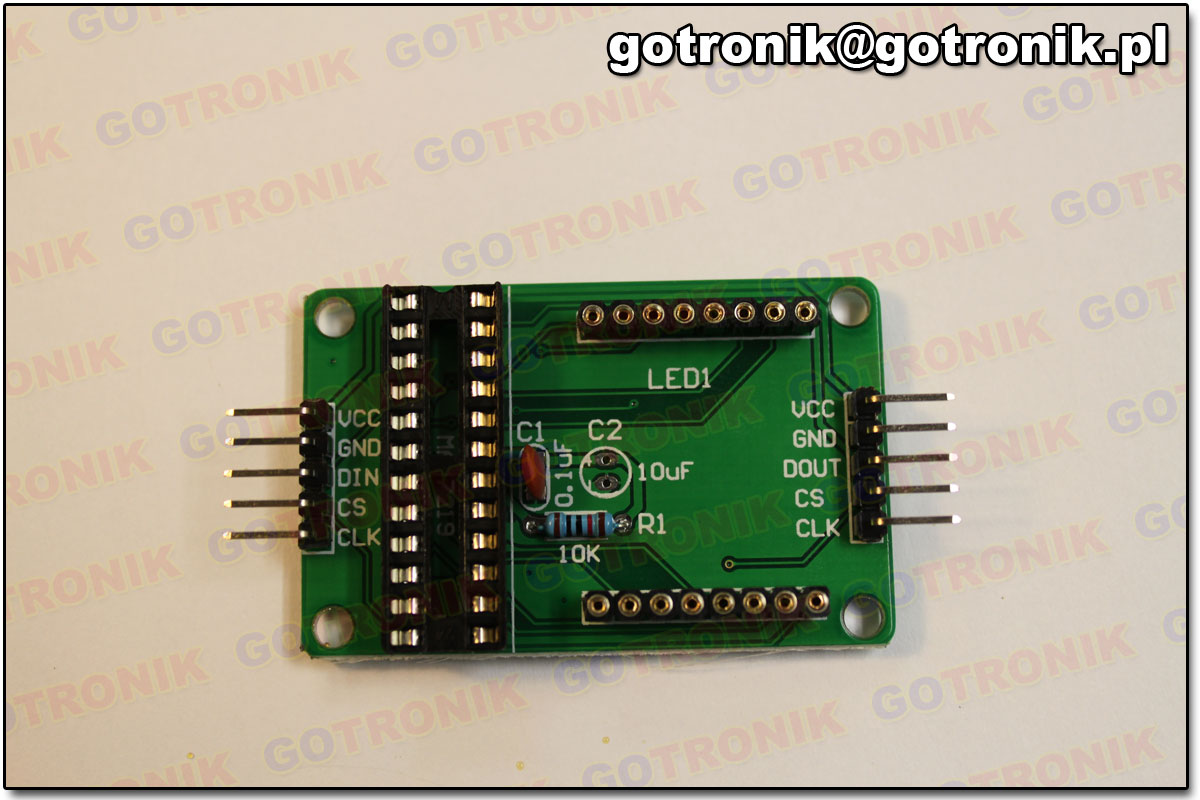

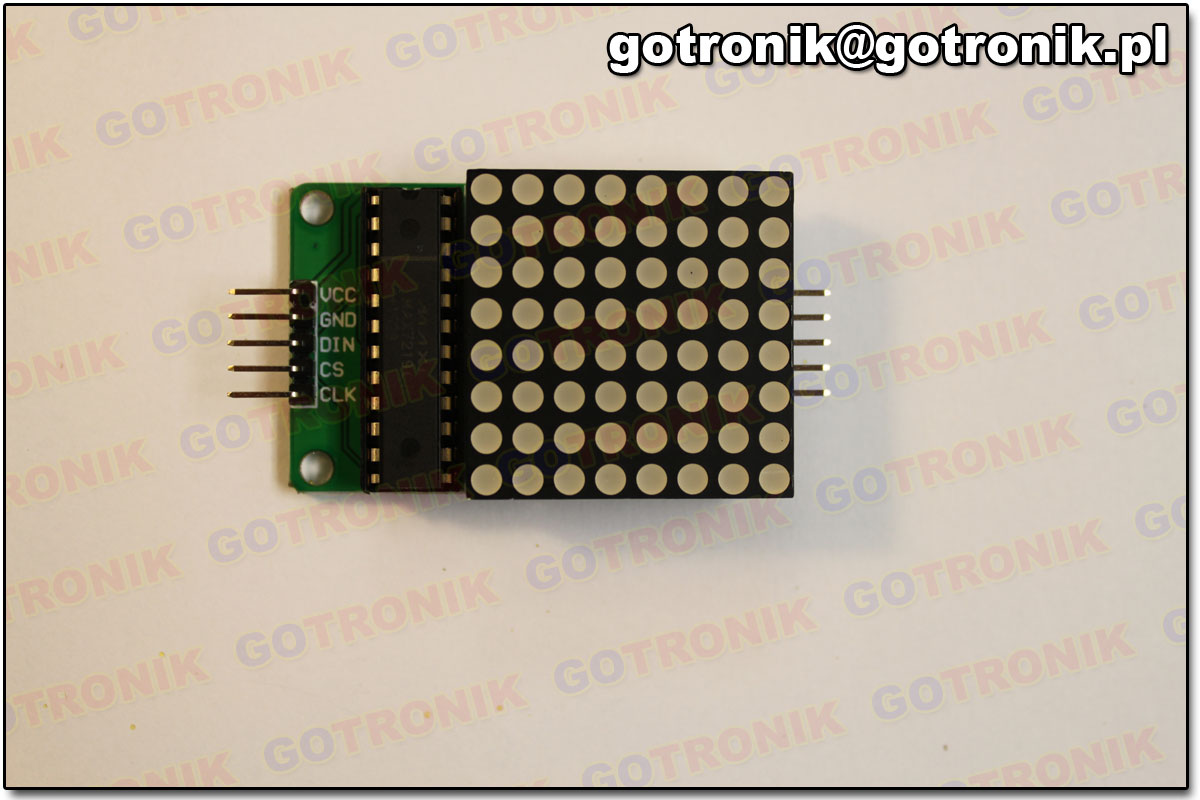

KROK 1

W tym kroku wlutujemy dwa elementy. Grafiki obrazują, w którym miejscu powinien znaleźć się dany elementy. Zaczniemy od rezystora i kondensatora ceramicznego.
