Wzmacniacz mocy TDA7297

Wzmacniacz mocy TDA7297

Instrukcja montażowa akustycznego wzmacniacza mocy TDA7297. Układ wymaga zasilania 12 V napięciem stałym. Układ jest dość prosty w montażu. Przejrzysta konstrukcja – szczególnie polecamy początkującym elektronikom.

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać. Powodzenia!

zestaw do kupienia: http://www.gotronik.pl/wzmacniacz-tda7297-mocy-audio-15w-zestaw-do-samodzielnego-montazu-p-4082.html

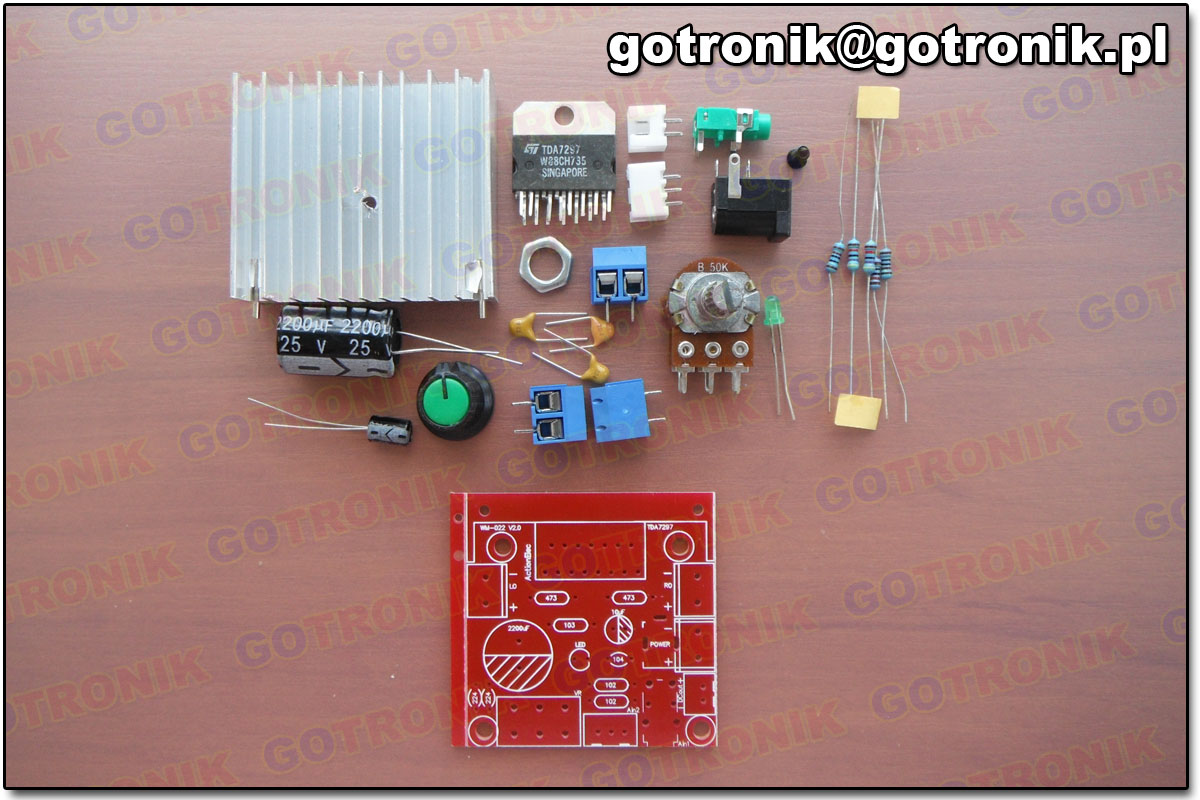

Pogrupowane elementy

Pogrupowane elementy

Lista elementów:

  • gniazda
  • TDA7297
  • kondensatory ceramiczne 100 nF, 220 nF
  • kondensator elektrolityczny 2200 uF, 10 uF
  • 3 złącza do przykręcenia przewodów typu terminal block ARK
  • radiator
  • rezystory 1 kOhm, 10 kOhm, 47 kOhm
  • gniazdo DC005
  • gniazdo wejścia sygnału
  • dioda LED
  • potencjometr 50 kOhm
  • płytka PCB

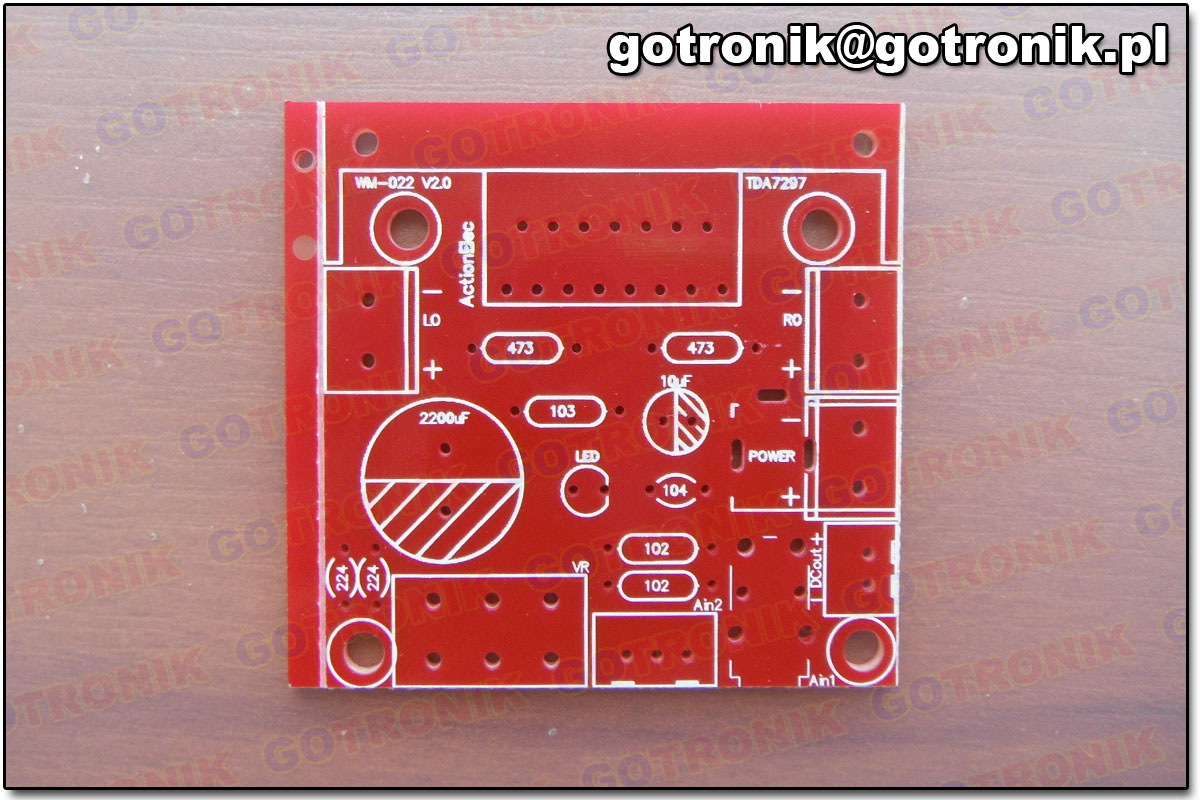

Widok płytki PCB

Widok płytki PCB

Ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska –TAK
  • opis montażowy na płytce drukowanej – TAK
  • schemat ideowy – NIE
  • schemat montażowy – TAK nadrukowany na płytce drukowanej
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

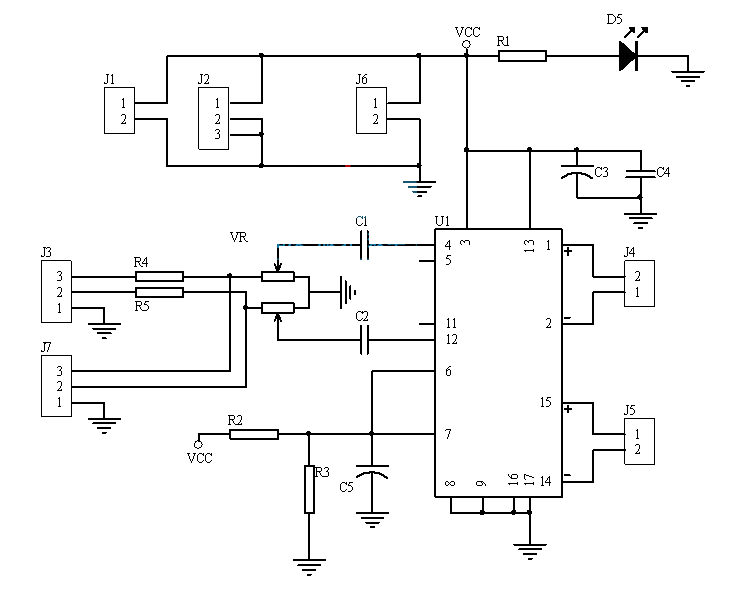

schemat ideowy BTE-225 wzmacniacz TDA7297 mocy audio 2 x 15W

schemat ideowy BTE-225 wzmacniacz TDA7297 mocy audio 2 x 15W

Lista potrzebnych narzędzi:

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

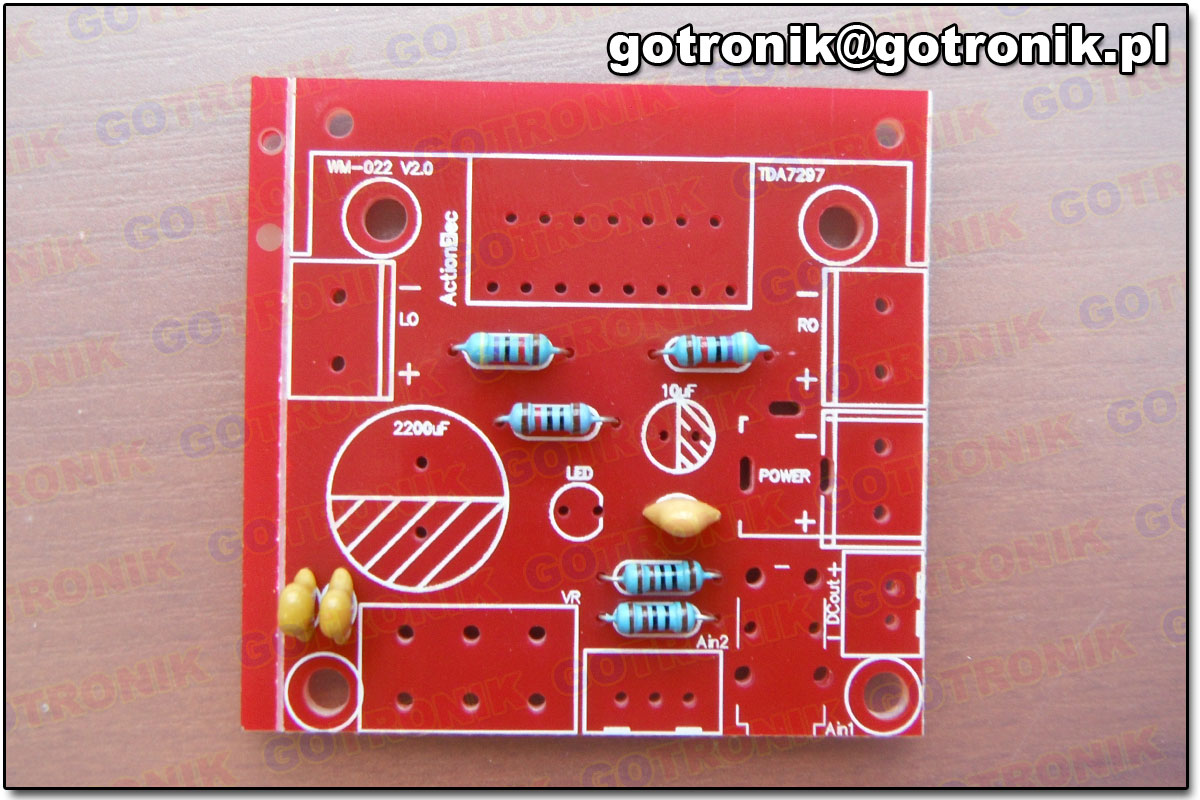

KROK 1

W tym kroku wlutujemy najniższe elementy. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy. Następnie lutujemy kondensatory ceramiczne.

Krok 1

Krok 1

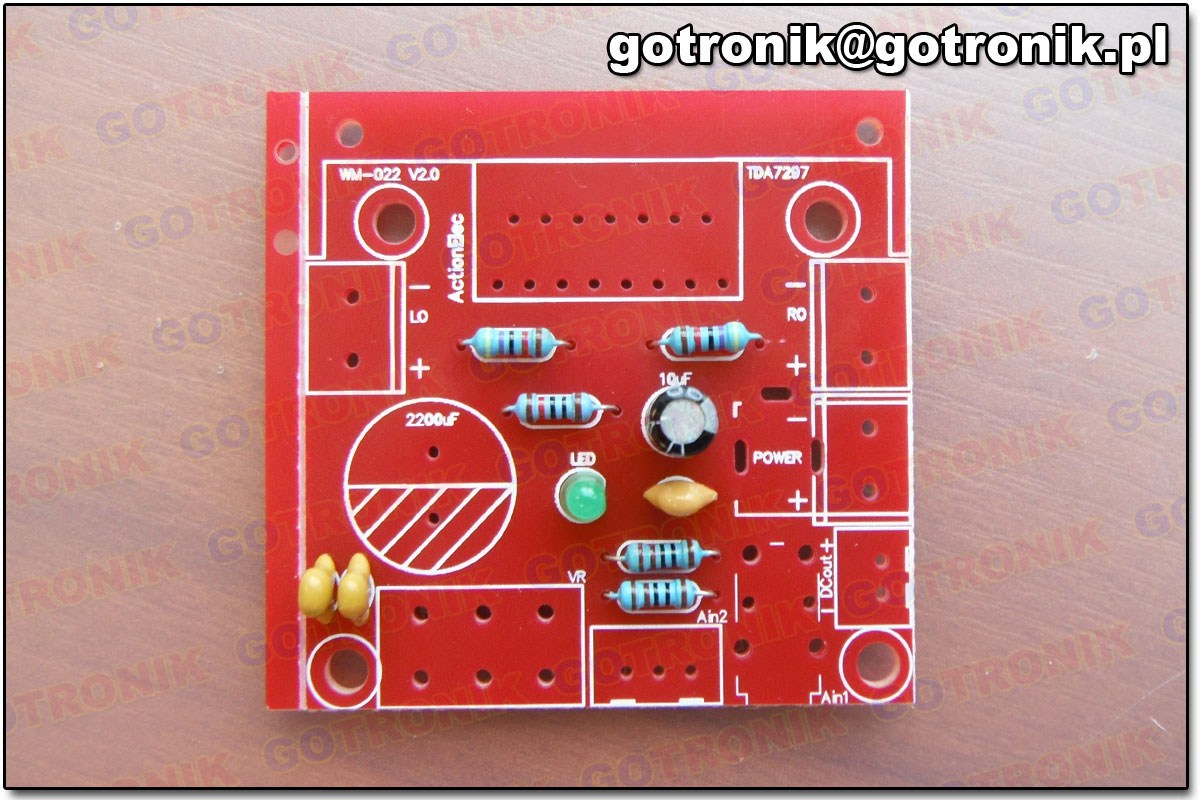

KROK 2

Kolejnym etapem pracy będzie lutowanie kondensatora elektrolitycznego 10 uF i diody LED. Oba te elementy wymagają zachowania właściwej polaryzacji. Dłuższe wyprowadzenia oby tych elementów są „+”, krótsze „-„.

Krok 2

Krok 2

KROK 3

Wlutujemy gniazda Ain1, Ain2, DCout.

Krok 3

Krok 3

KROK 4

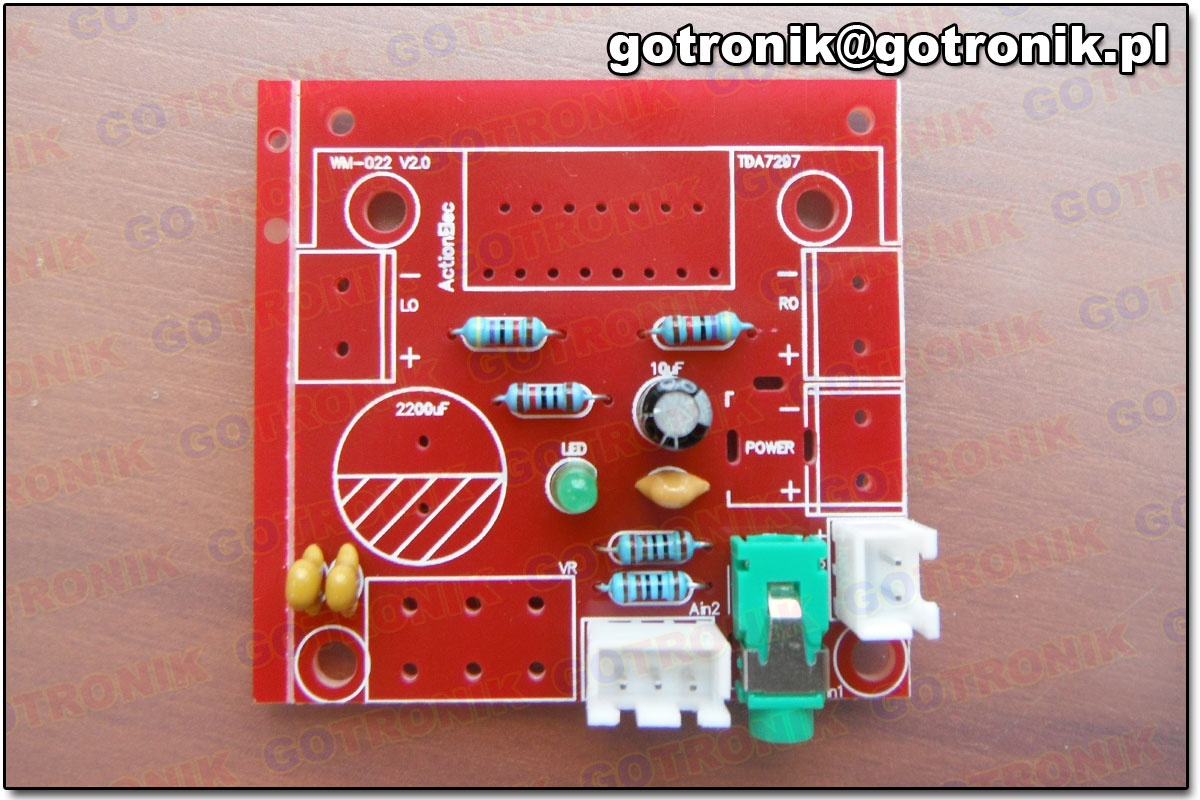

Teraz należy przylutować złącza typu terminal block ARK, a następnie gniazdo DC005.

Krok 4

Krok 4

KROK 5

Wlutuj TDA7297.

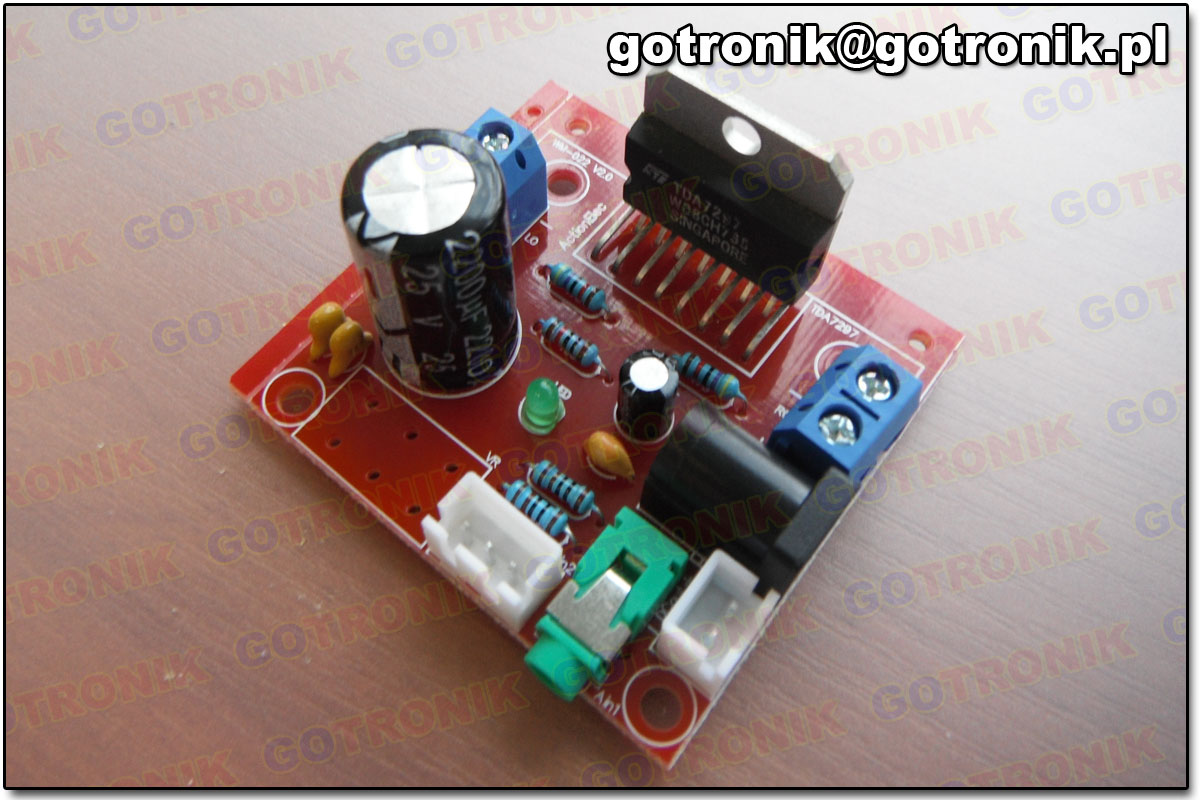

Krok 5

Krok 5

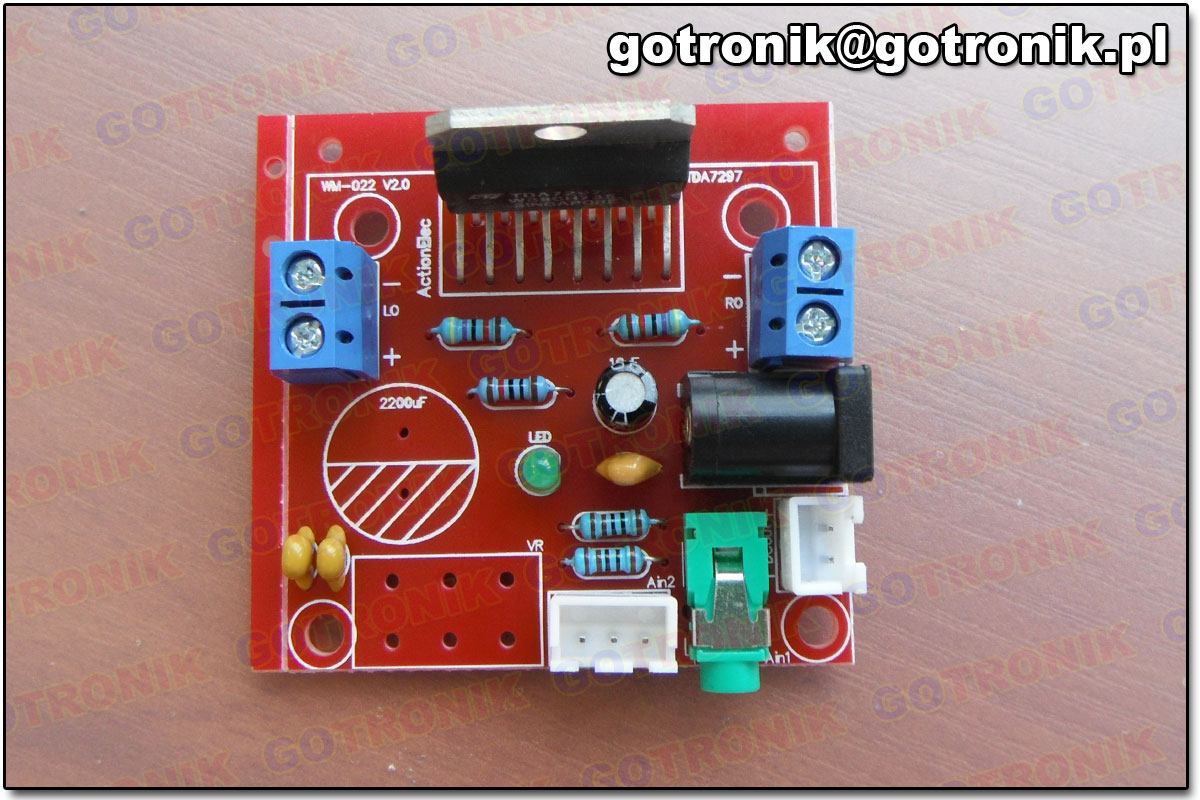

KROK 6

Kolejno wlutuj kondensator elektrolityczny. Zachowując polaryzację (opisane w kroku drugim).

Krok 6

Krok 6

KROK 7

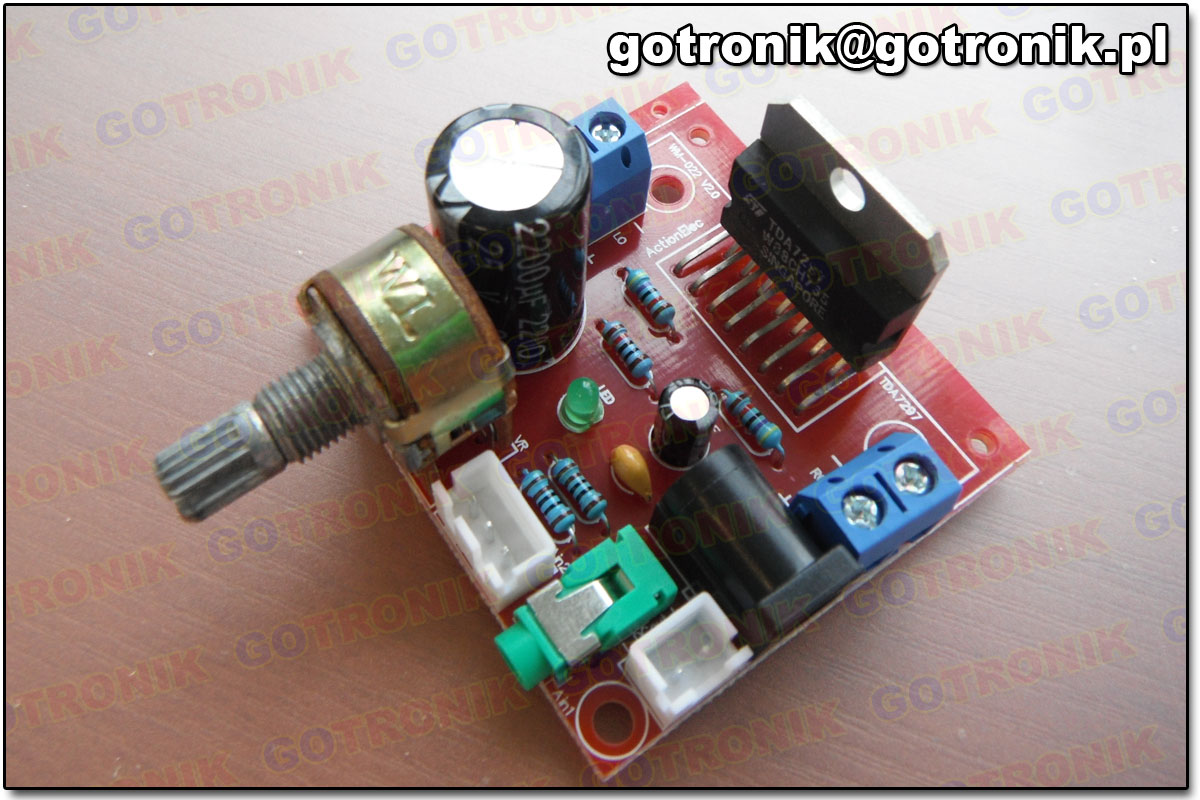

Wlutuj potencjometr.

Krok 7

Krok 7

KROK 8

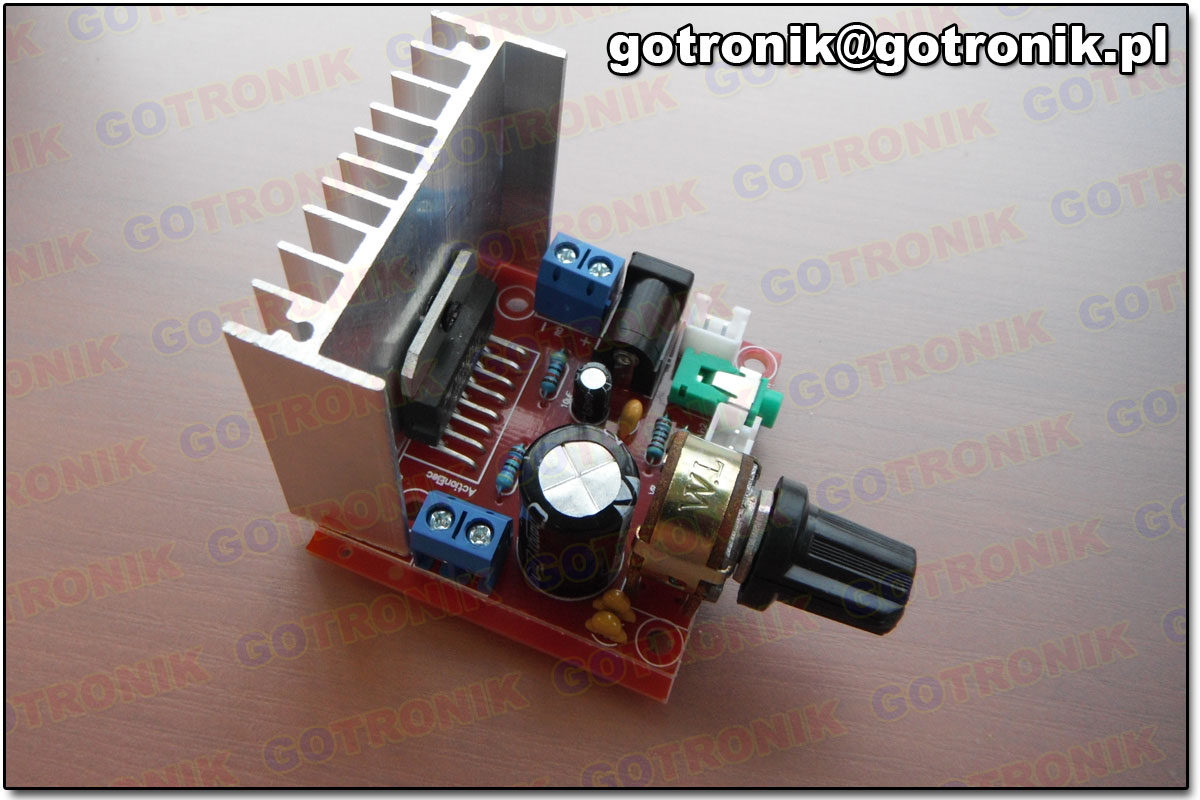

Na koniec wlutuj radiator i przykręć śrubką do TDA7297. Układ jest ukończony.

Krok 8

Krok 8

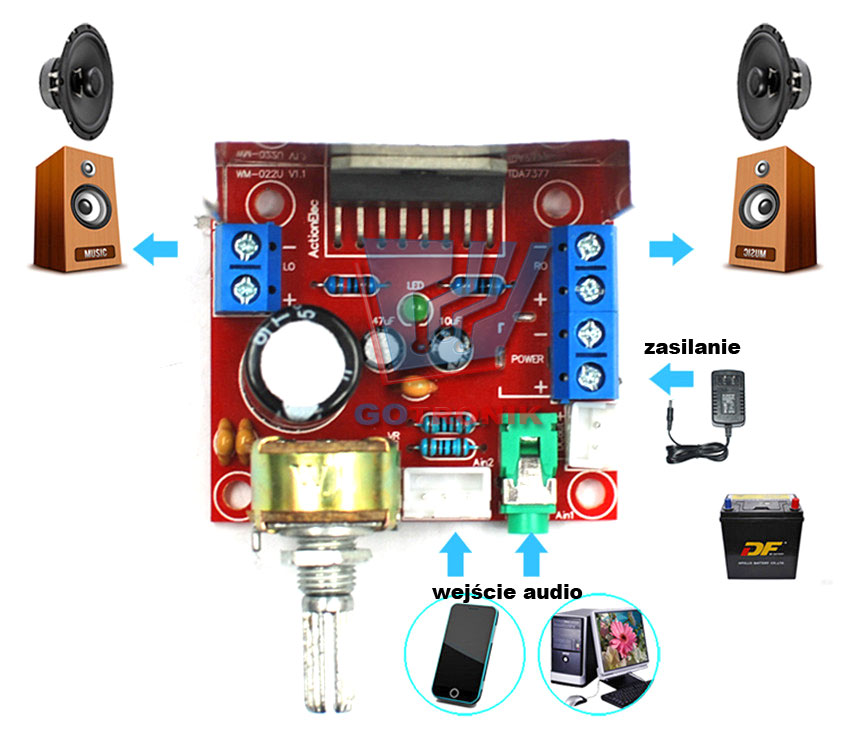

schematyczny sposób podłączenia:

Wzmacniacz TDA7297 mocy audio 2 x 15W

Wzmacniacz TDA7297 mocy audio 2 x 15W
