Moduł sterownika PWM w obudowie

Moduł sterownika PWM w obudowie

Przedstawiamy moduł sterownika PWM, w obudowie z wyświetlaczem LED. Sterownik umożliwia regulację mocy odbiorników zasilanych stałym napięciem DC. Regulacja mocy odbywa się poprzez regulację współczynnika wypełnienia PWM w zakresie od 0% do 100% (jak podaje producent). Na wyświetlaczu LED wyświetlana jest aktualna wartość procentowa współczynnika wypełnienia PWM. Przykładowe zastosowanie tego modułu? Wykorzystywany jest do regulacji prędkości obrotowej silników elektrycznych prądu stałego (UWAGA! Nie może byś używany do silnika bezszczotkowego), regulacje jasności świecenia np. modułów LED poprzez regulację mocy… regulacje mocy odbiorników prądu stałego. Sterownik nie ma ochrony przeciw odwrotnej polaryzacji, dlatego przyjrzyj się dokładnie poniższemu opisowi wejść i wyjść układu. Zwróć szczególną uwagę na polaryzację, gdyż niewłaściwe podłączenie grozi trwałym uszkodzeniem modułu.

Moduł PWM do kupienia: http://www.gotronik.pl/sterownik-pwm-od-6v-do-30v-wyswietlacz-led-p-4041.html

Opis wejść i wyjść modułu:

Źródło napięcia zasilania DC np.zasilacz laboratoryjny podłączamy do zacisków wejściowych modułu PWM IN opisanych Power – i Power + zachowując odpowiednią polaryzację. Odbiornik np. silnik podłączamy do zacisków wyjściowych OUT opisanych Motor + i Motor – oczywiście zwracając uwagę na odpowiednią polaryzację. Symbol „+” oznacza dodatni zacisk – najczęściej czerwony przewód. Symbol „-„ oznacza ujemny zacisk – masa zasilania, minus – najczęściej czarny przewód. Zilustrowany przykład podłączenia:

Opis wejść oraz wyjść modułu

Przyjrzyjmy się teraz danym technicznym:

• zakres napięcia wejściowego: od 6 do 30 V DC prądu stałego
• maksymalny prąd wyjściowy znamionowy (ciągły) : 5 A
• zakres regulacji współczynnika wypełnienia PWM Duty Cycle: 0 – 100% (wg producenta, weryfikujemy to w poniższych testach)
• częstotliwość: 16 kHz
• regulacja za pomocą potencjometru
• złącza do przykręcenia przewodów typu terminal block ARK
• przycisk ON/OFF
• wyświetlacz

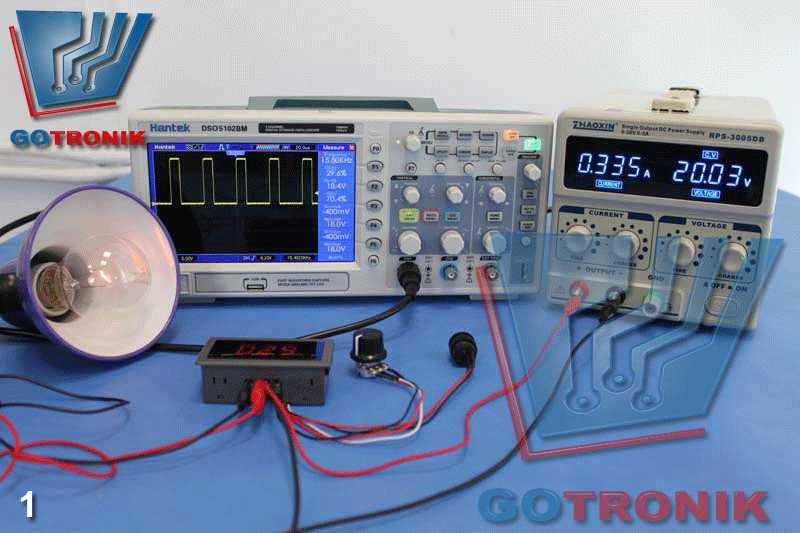

Przeprowadzone zostały testy z użyciem opisywane w niniejszym artykule regulatora PWM, zasilacza laboratoryjnego RPS-3005DB 0-30V 5A firmy Zhaoxin , żarówki i oscyloskopu cyfrowego DSO5102BM Hantek 100MHz.

Test polegał na zmianie współczynnika wypełnia (min = 39%, 40%, 50%, 60%, 70%, 80%, 90%, max = 99,1%) przy stałym napięciu zasilania równym 20 V. Poniższe zdjęcie obrazuje wyniki testu.

Test

Producent podaje zakres regulacji współczynnika wypełnienia PWM: od 0 do 100%, nasze pomiary wykazują, że rzeczywisty zakres wynosi od 39% do 99,1% (przynajmniej dla obciążenia typu żarówka 24V).
