Cyfrowy miernik napięcia i prądu DC

Opublikowano 20 maja 2016 | Przez elektronicy

Przedstawiamy panelowy miernik napięcia i prądu DC (symbol katalogowy BTE-101) o zwiększonej rozdzielczości wyświetlania. Układ wymaga zasilania od 3,5 V do 28 V DC. Miernik może być także zasilany że źródła napięcia na którym dokonujemy pomiaru. Poniżej opiszemy instrukcję jak podłączyć moduł, oraz przykładowe trzy układy pomiarowe i nasze pomiary porównawcze. Pokażemy jakie wielkości fizyczne zmierzy to urządzenie i w jakim zakresie. Pomiary można wykonywać jedynie dla obwodów stało-prądowych DC. Zakres pomiaru napięcia zmierzymy od 0,00V do 33,00V, prąd od 0,000 do 3,000A. Obsługa urządzenia jest niezwykle prosta. Wystarczy wiedzieć tylko jak podłączyć przewody. Czerwony cienki przewód (VCC) jest wejściem zasilania miernika „+” (3,5 – 28 V), czarny cienki (GND) jest wejściem zasilania „-„, żółty cienki przewód (VIN) wejście sygnału „+” (0 – 33 V), czerwony gruby (I+) jest wejściem „+”, czarny gruby (I-) wejściem „-„.

Cyfrowy miernik panelowy LED napięcia i prąd do kupienia:

http://www.gotronik.pl/panelowy-miernik-napiecia-pradu-dc-p-3999.html

BTE-101 panelowy miernik napięcia i prądu DC

Dane techniczne:

cyfrowy miernik panelowy LED
woltomierz DC: pomiar napięcia stałego 0.00-33.00V
rozdzielczość pomiaru napięcia: 0,01V=10mV
amperomierz DC: pomiar prądu stałego 0.000-3.000A
rozdzielczość pomiaru prądu: 0.001A=1mA
dokładność wskazań: ± (0.3% + 2 cyfry)
napięcie zasilania: 3.5-28Vdc (możliwość zasilania ze źródła pomiaru)
czas odświeżania wskazań: 200ms
wyświetlacze cyfrowe LED 4 cyfrowe w rozmierze 0.28”
woltomierz LED – czerwony
amperomierz LED – niebieski
wymiary zewnętrzne obudowy: 48 x 29 x 26 mm
waga: 21 gram
temperatura pracy: -10°C do 65°C
długość przewodów: ok. 14cm

Instrukcja obsługi:

Gdy podłączysz zasilanie, na wyświetlaczu pojawi się aktualny wynik pomiaru napięcia i prądu (na czerwono- napięcie, na niebiesko prąd):

Wyświetlone wyniki pomiaru

Propozycja układów pomiarowych:

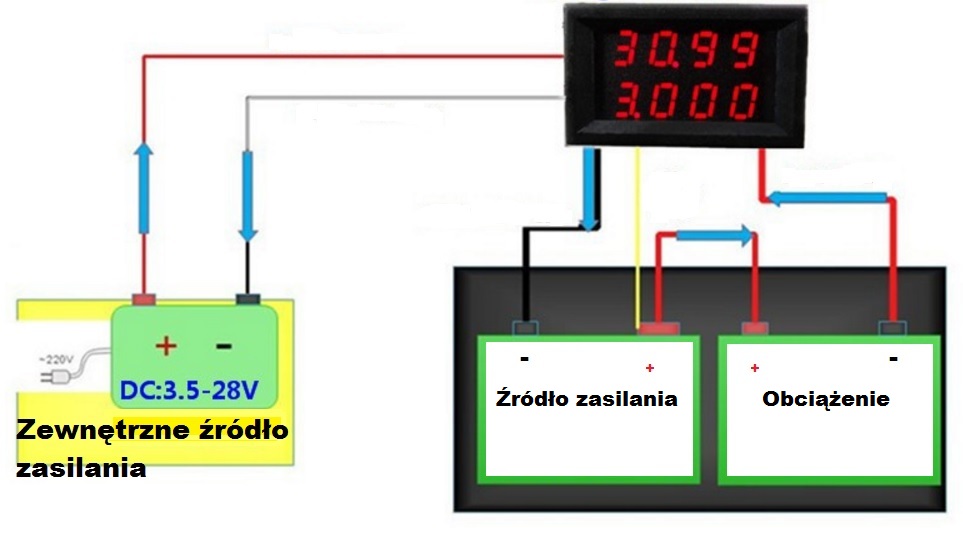

Układ z zewnętrznym źródłem zasilania:

Układ pomiarowy 1

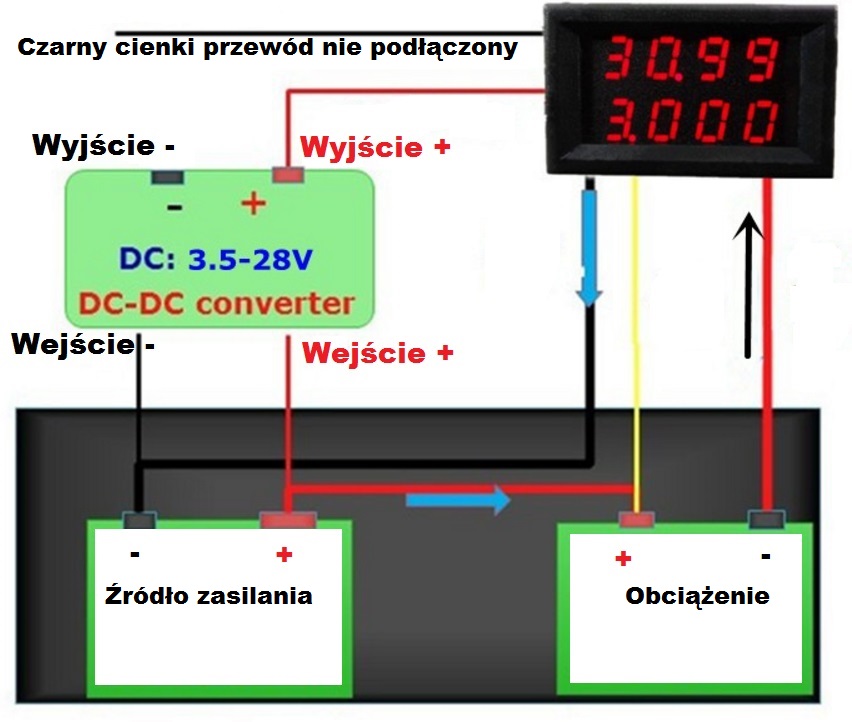

Układ wykorzystujący przetwornik DC-DC:

Układ pomiarowy 2

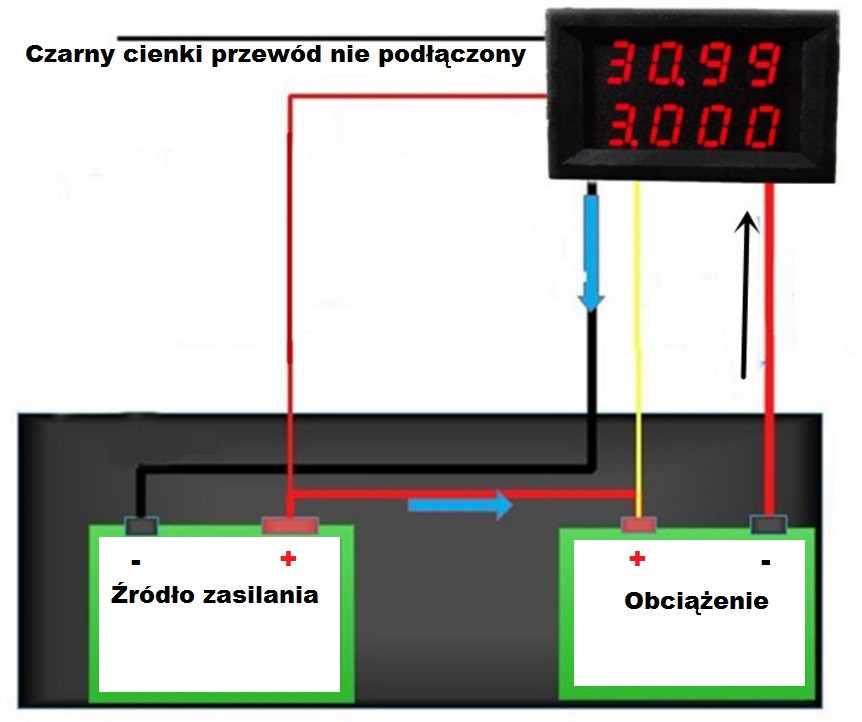

Układ zasilany prądem, którego parametry mierzy:

Układ pomiarowy 3

Nasze pomiary:

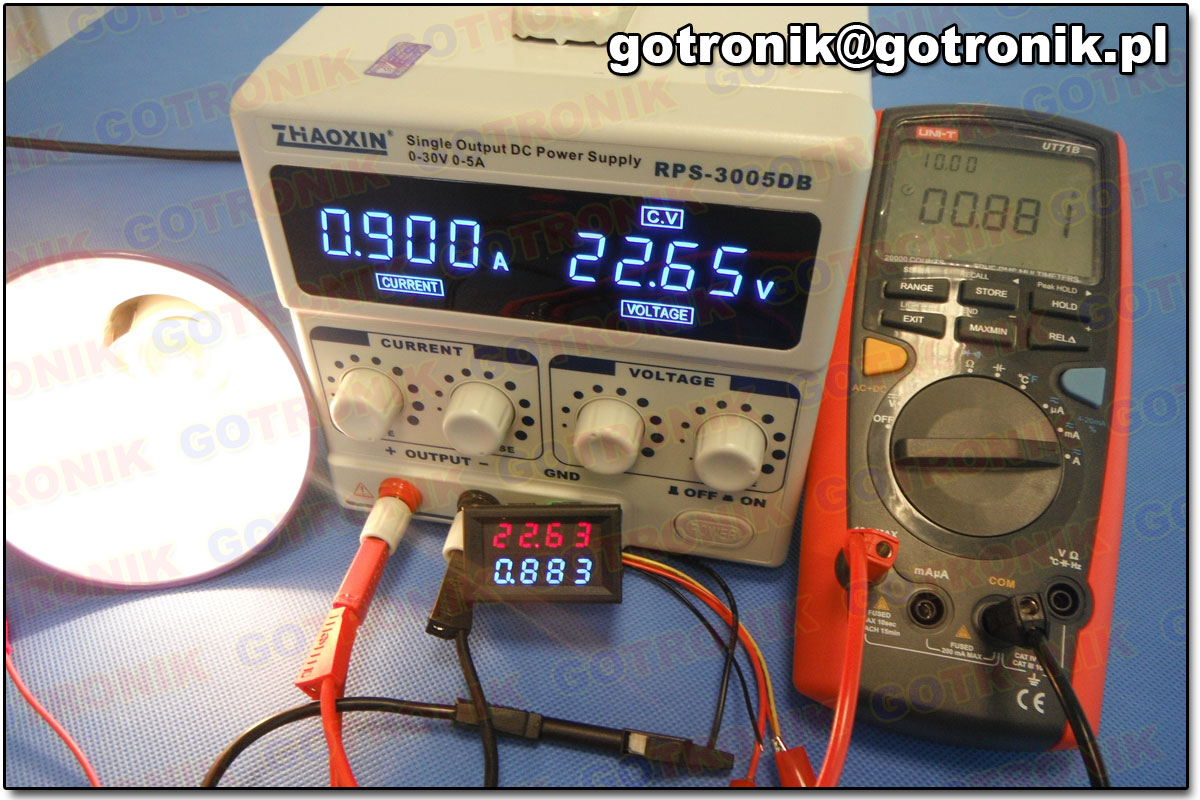

Przetestowano pomiar prądu i napięcia, montując układ pomiarowy nr 3 (przedstawiony powyżej). Wykorzystano moduł, który opisujemy w niniejszym artykule, zasilacz laboratoryjny ZHAOXIN RPS-3005DB 0 – 30 V 5 A, cyfrowy miernik uniwersalny UNI-T UT71B oraz przewody.

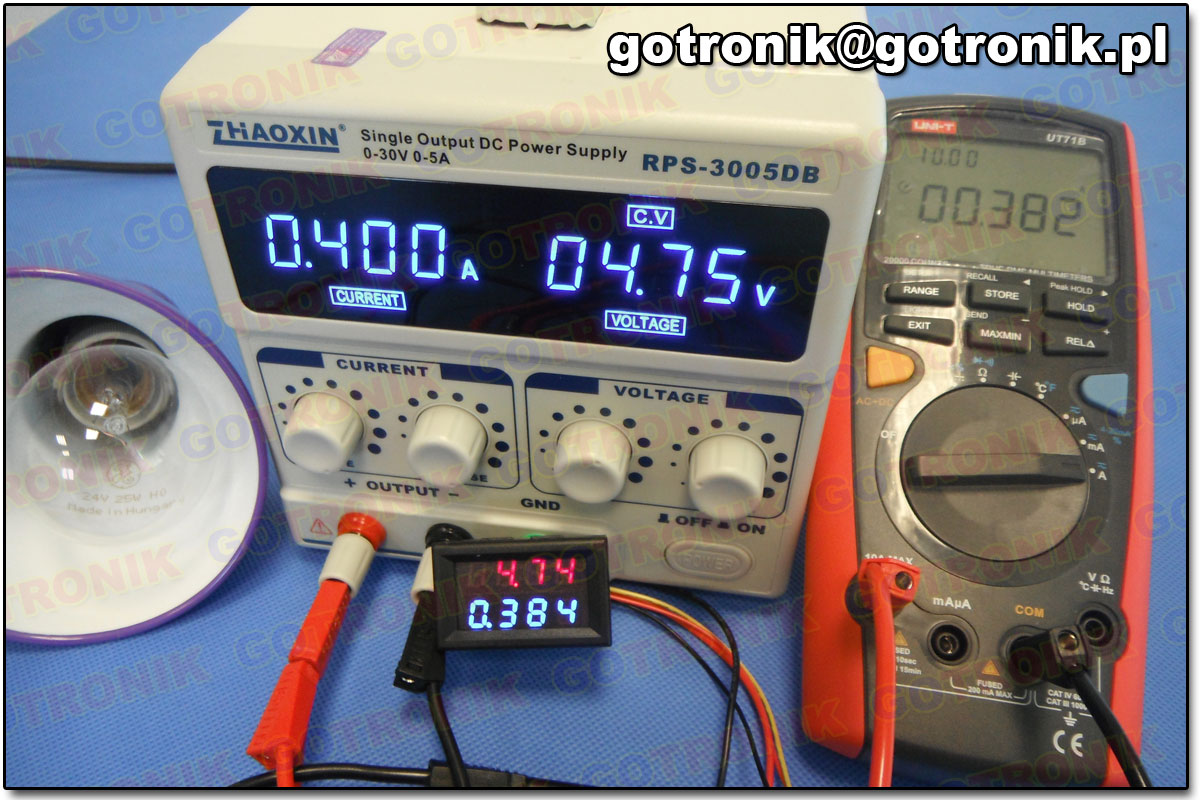

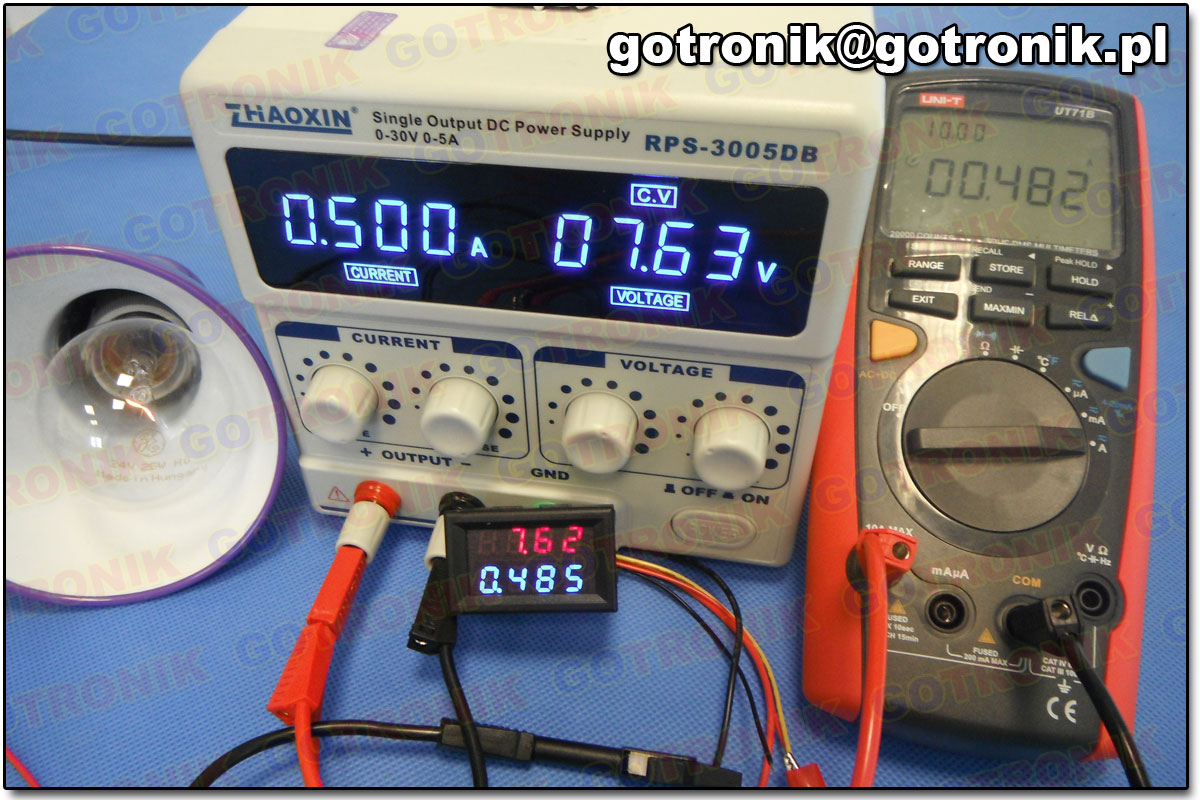

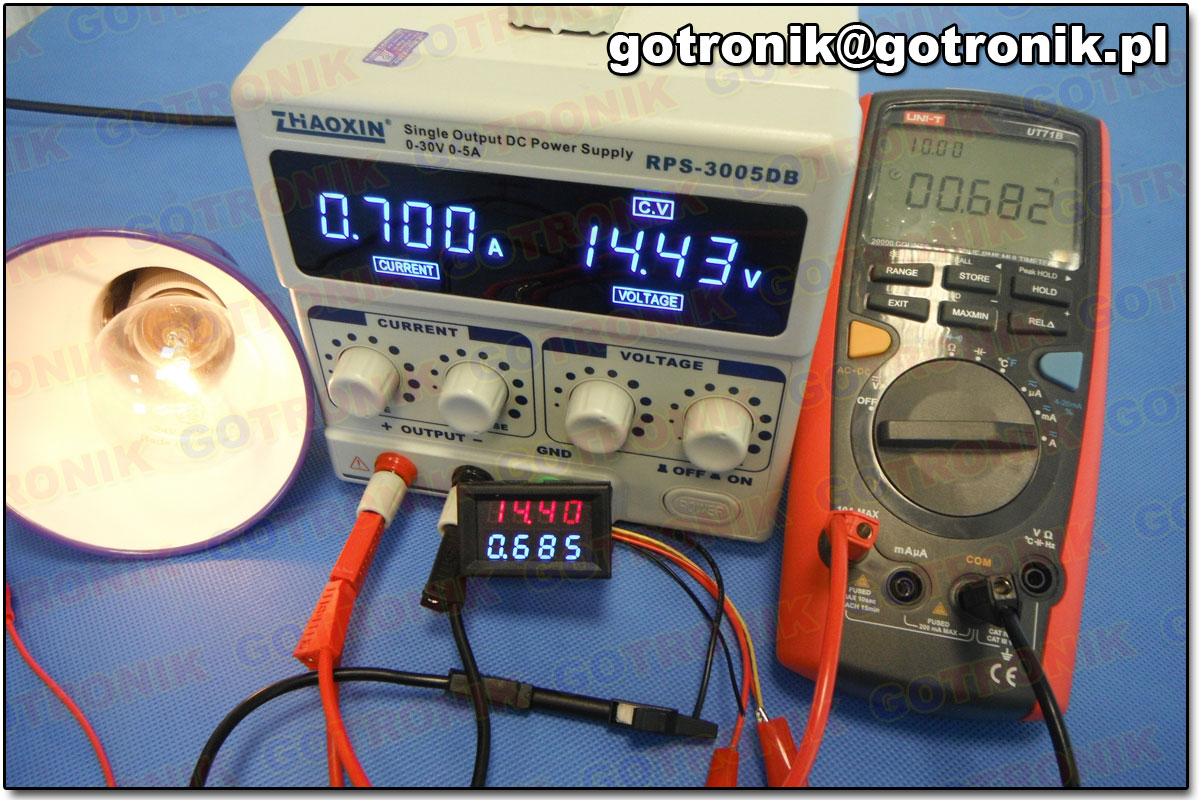

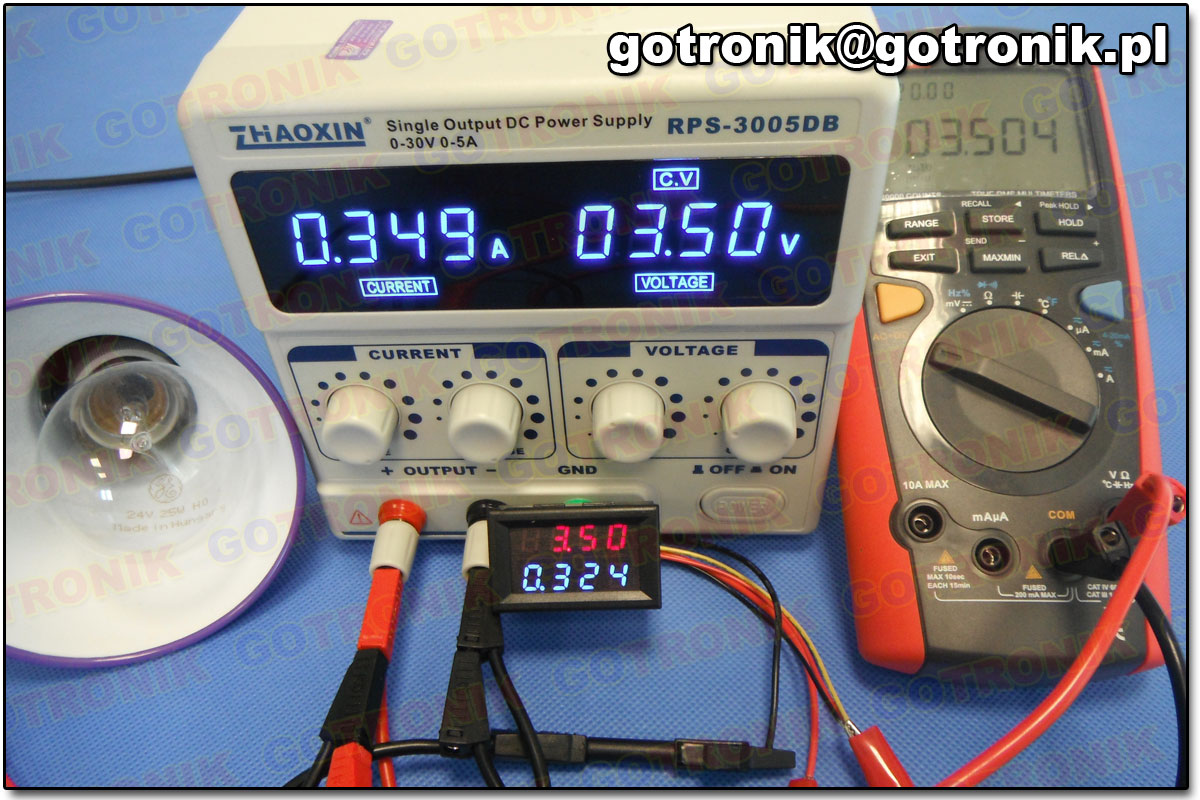

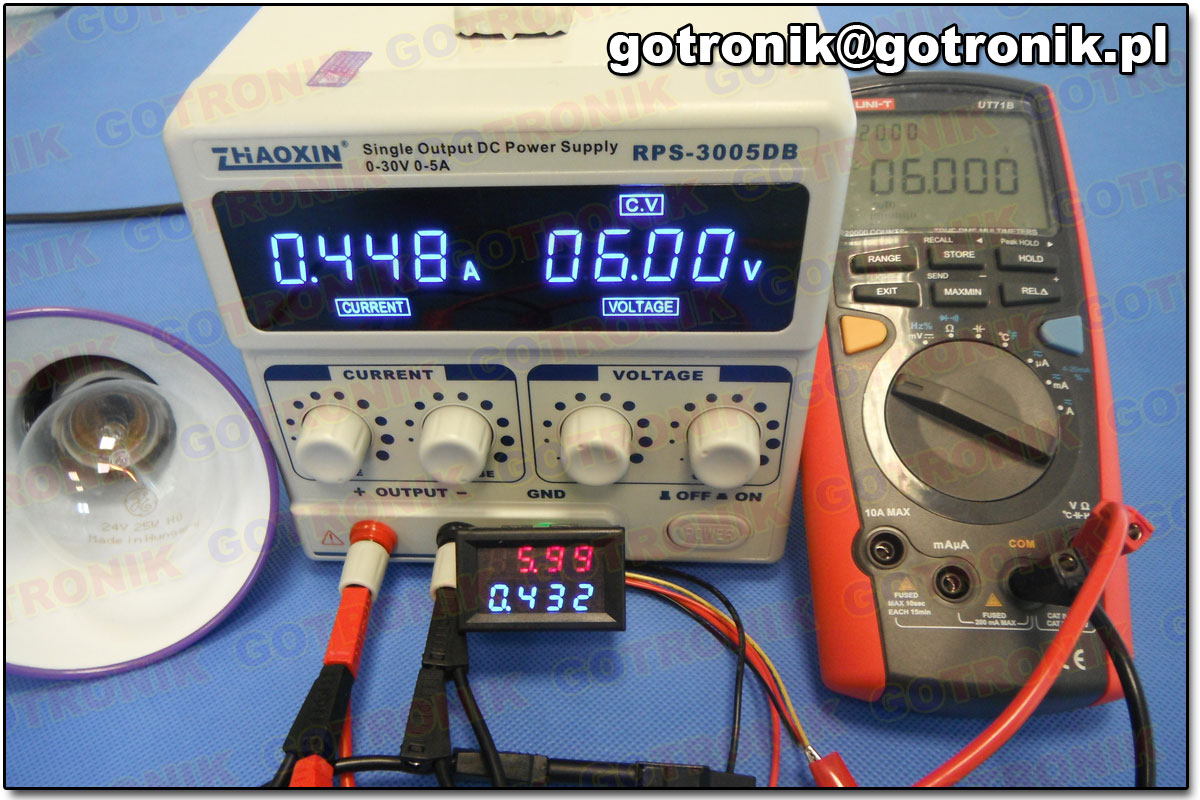

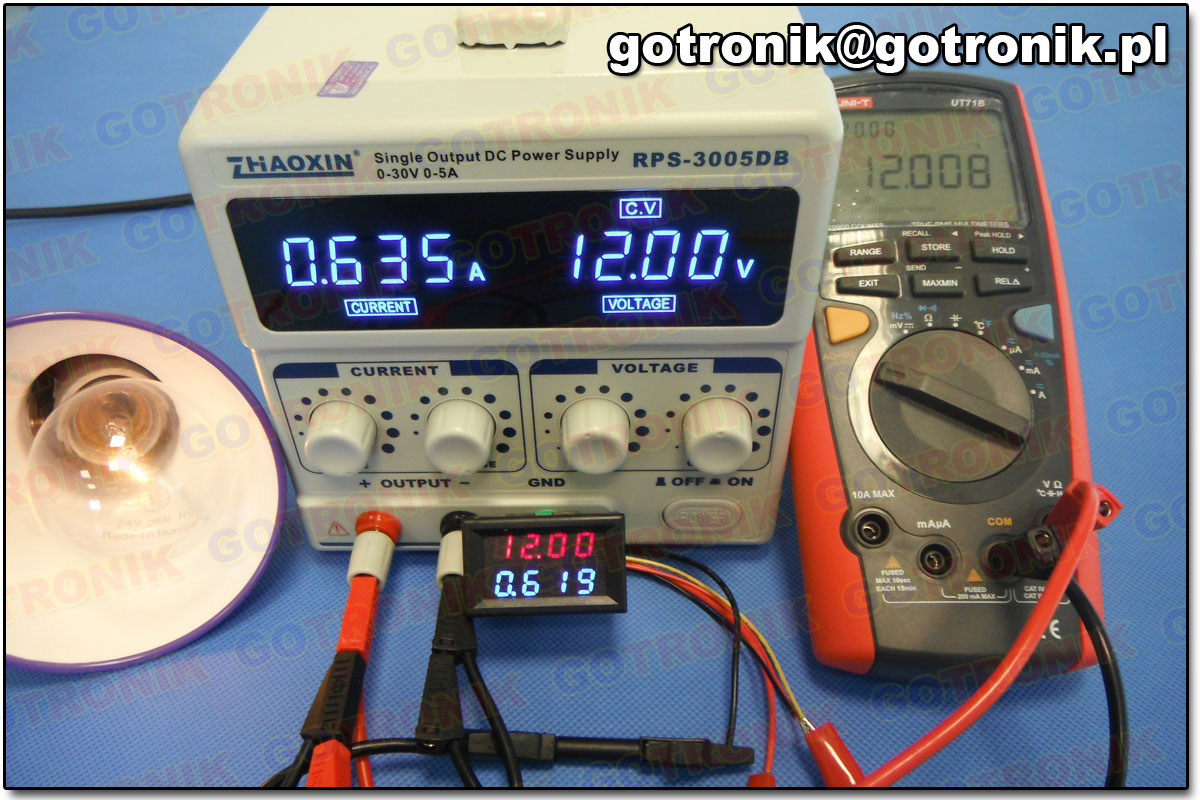

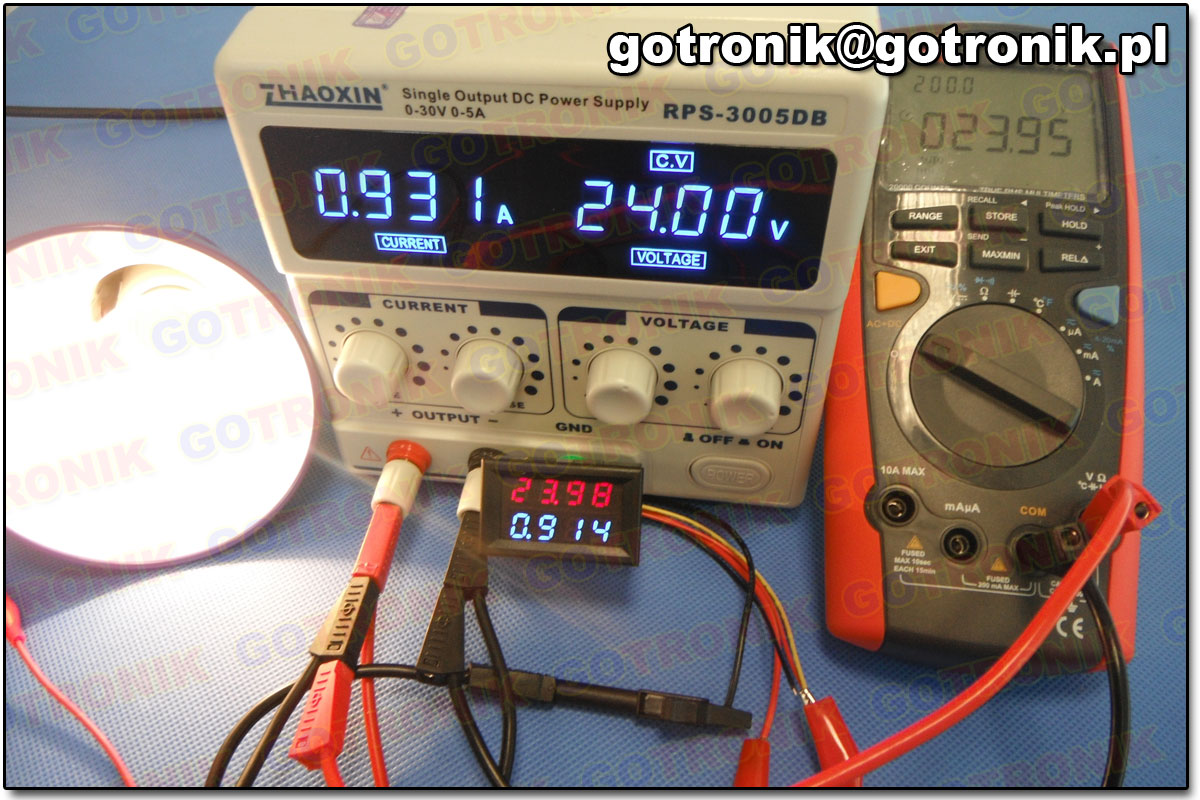

Pomiar napięcia wykonano przy 3,5 V ustawionych na zasilaczu laboratoryjnym, 6 V, 12 V oraz 24 V. Pomiar prądu wykonano przy 0,400 A ustawionych na zasilaczu laboratoryjnym, 0,500 A, 0,700 A, 0,900 A.
