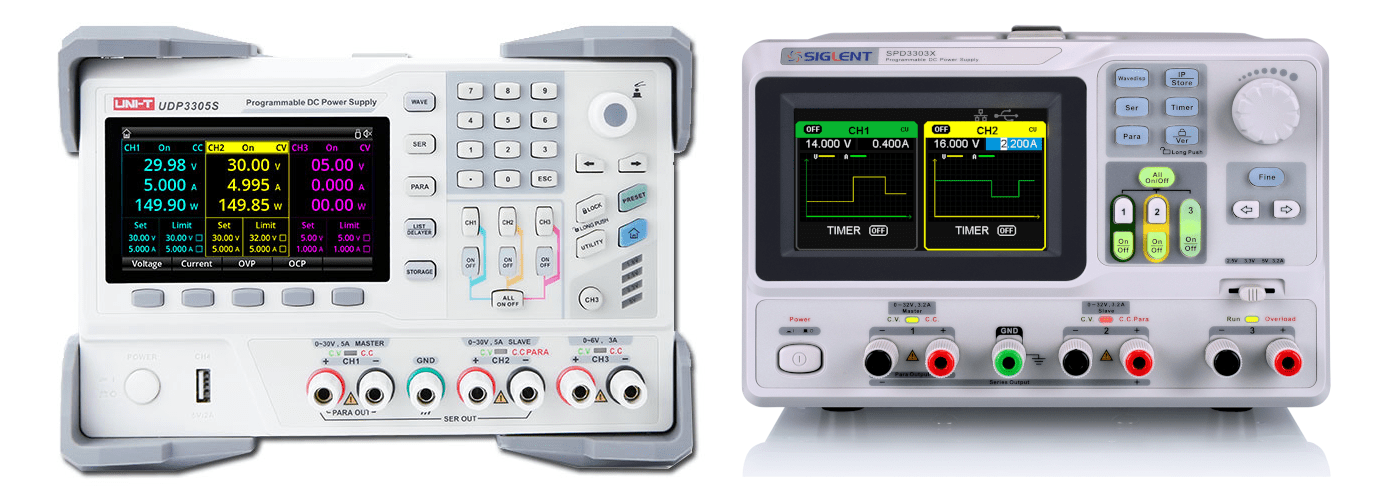

Porównanie zasilaczy laboratoryjnych Siglent SPD3303X-E oraz UNI-T UDP3305S

Zasilacz labolatoryjny

Zasilacze laboratoryjne to specjalistyczne źródła zasilania stosowane głównie w laboratoriach, warsztatach oraz działach badawczo-rozwojowych. Umożliwiają precyzyjne ustawianie napięcia i prądu wyjściowego, a także ich stabilne utrzymywanie niezależnie od zmian obciążenia. Dzięki trybom pracy stałego napięcia (CV) i stałego prądu (CC) są wykorzystywane do testowania układów elektronicznych, prototypowania, diagnostyki oraz zasilania badanych urządzeń. W przeciwieństwie do typowych zasilaczy sieciowych oferują rozbudowane zabezpieczenia, funkcje pomiarowe oraz możliwość monitorowania i rejestracji parametrów pracy.

Analiza najważniejszych cech porównywanych zasilaczy laboratoryjnych

Zakresy napięć, prądów i dokładność nastaw

Najważniejszymi parametrami zasilaczy laboratoryjnych są bezapelacyjnie zakresy napięć i prądów wyjściowych oraz dokładność ich ustawiania.

Zakres napięć wyjściowych dla dwóch głównych kanałów jest nieco szerszy w przypadku zasilacza Siglent, jednak różnica ta wynosi jedynie około 2 V. Z kolei maksymalny prąd, jaki zasilacz jest w stanie dostarczyć do obciążenia, jest wyraźnie większy w przypadku urządzenia marki UNI-T — różnica sięga niemal 2 A.

Maksymalna moc wyjściowa

W konsekwencji maksymalna moc wyjściowa zasilacza Siglent wynosi 220 W, natomiast model UNI-T oferuje aż 348 W.

Dodatkowo UNI-T charakteryzuje się lepszą dokładnością nastaw zarówno napięcia, jak i ogranicznika prądowego, co oznacza, że rzeczywista wartość na wyjściu zasilacza jest bliższa wartości zadanej niż w przypadku Siglenta.

Trzeci kanał zasilania

Oba zasilacze wyposażone są w trzeci kanał. Siglent oferuje skokową regulację napięcia trzeciego kanału (2,5 V; 3,3 V; 5 V) przy maksymalnym prądzie 3,2 A.

Maksymalny prąd wyjściowy trzeciego kanału w UNI-T jest nieco mniejszy, jednak producent oferuje płynną regulację napięcia w zakresie od 0 do 6 V oraz ogranicznika prądowego od 0 do 3 A, co znacząco zwiększa elastyczność zastosowań.

Dodatkowy kanał USB

Dodatkową przewagą UNI-T jest obecność czwartego kanału w postaci złącza USB typu A o maksymalnej wydajności prądowej 2 A. Rozwiązanie to może być przydatne m.in. do zasilania urządzeń mobilnych lub modułów peryferyjnych.

Pomiar napięcia i prądu

Oba zasilacze mierzą wartość napięcia wyjściowego oraz prądu dostarczanego do obciążenia i prezentują je na wbudowanym wyświetlaczu.

W tej kategorii UNI-T wyraźnie wygrywa, oferując większą liczbę wyświetlanych cyfr, lepszą rozdzielczość oraz wyższą dokładność wskazań zarówno woltomierza, jak i amperomierza.

Tryby łączenia kanałów

Zasilacze umożliwiają łączenie głównych kanałów w trybie:

• szeregowym (dwukrotne zwiększenie napięcia wyjściowego),
• równoległym (dwukrotne zwiększenie wydajności prądowej),
• symetrycznym, umożliwiającym zasilanie układów wymagających dodatniego i ujemnego napięcia.

Wizualizacja, pamięć i sekwencje czasowe

Oba urządzenia potrafią prezentować zmiany mierzonych wartości w czasie w postaci czytelnych wykresów.

Dodatkowo wyposażone są w pamięć umożliwiającą zapisywanie najczęściej używanych nastaw oraz ich odtwarzanie w czasie, co pozwala uzyskać funkcjonalność zbliżoną do prostego generatora, lecz o znacznie większej wydajności prądowej.

Komunikacja i sterowanie zewnętrzne

Zasilacze oferują możliwość komunikacji z komputerem oraz obsługę komend w standardzie SCPI.

W obu przypadkach dostępne są interfejsy USB i Ethernet, natomiast zasilacz UNI-T oferuje dodatkowo komunikację poprzez RS-232.

Tryby pracy i parametry stabilizacji

Podstawowymi trybami pracy zasilaczy laboratoryjnych są tryb stałego napięcia (CV) oraz stałego prądu (CC).

Dla obu trybów producenci określają stabilizację liniową, stabilizację obciążeniową, poziom tętnień i szumów oraz czas reakcji, szczególnie istotny w trybie CV. Zasilacze posiadają liniową konstrukcje dzięki czemu są stabilniejsze w porównaniu do większości konstrukcji impulsowych jednak większość z tych parametrów wypada korzystniej dla UNI-T, przy czym jego przewaga w trybie CC jest szczególnie wyraźna.

Zabezpieczenia

Ostatnim istotnym aspektem są zabezpieczenia. Zarówno UNI-T, jak i Siglent oferują standardowe mechanizmy ochronne: OVP (zabezpieczenie nadnapięciowe), OCP (zabezpieczenie nadprądowe) oraz OPP (zabezpieczenie przed przekroczeniem mocy).

Porównanie

Poniżej zamieszczono porównanie najważniejszych parametrów obu modeli zasilaczy.

Parametr / Model	SPD3303X-E	UDP3305S
Producent	Siglent	UNI-T
Liczba kanałów Wyjściowych	3	4
CH1: napięcie wyjściowe / prąd wyjściowy	0 – 32 V / 0 – 3,2 A	0 – 30 V / 0 – 5 A
CH2: napięcie wyjściowe / prąd wyjściowy	0 – 32 V / 0 – 3,2 A	0 – 30 V / 0 – 5 A
CH3: napięcie wyjściowe / prąd wyjściowy	2,5;3,3;5 V / 3,2 A	0 – 6 V / 0 – 3 A
CH4 (USB):napięcie Wyjściowe/ prąd wyjściowy	brak	5 V / 2 A
Rozdzielczość regulacji Napięcia CH1/CH2/CH3	0,01/0,01/skokowo [V]	0,001/0,001/0,001 [V]
Rozdzielczość regulacji Ogranicznika prądu CH1/CH2/CH3	0,01/0,01/- [A]	0,001/0,001/0,001 [A]
Rozdzielczość wskazań Woltomierza	0,01 V	0,001 V
Rozdzielczość wskazań Amperomierza	0,01 A	0,001 A
Dokładność wskazań Woltomierza	±(0,5% + 2 cyfry)	± (0,03% + 10 mV)
Dokładność wskazań Amperomierza	±(0,5% + 2 cyfry)	± (0,015% + 5 mA)
Dokładność regulacji Napięcia	±(0,5% + 2 cyfry)	± (0,03%+10mV)
Dokładność regulacji Prądu	±(0,5% + 2 cyfry)	± (0,02% + 5 mA)
Ilość cyfr Woltomierz/amperomierz	4/3	5/4
Tryb CV: stabilizacja Liniowa	≤ 0,01%+3mV	≤ 0,01%+2mV
Tryb CV: stabilizacja obciążeniowa	≤ 0,01%+3mV	≤ 0,01%+2mV
Tryb CV: zafalowania	≤ 1mVrms (5Hz – 1MHz)	<350μVrms (5Hz – 1MHz)
Tryb CV: czas reakcji	< 50μs	<100ms
Tryb CC: stabilizacja Liniowa	≤ 0,2%+3mA	≤ 0,01%+250μA
Tryb CC: stabilizacja Obciążeniowa	≤ 0,2%+3mA	≤ 0,01%+250μA
Tryb CC: zafalowania	≤ 3mArms	< 2mArms
Dodatkowe tryby	Szeregowy;równoległy;symetryczny	Szeregowy;równoległy;symetryczny
Maksymalna moc Wyjściowa	220 W	348 W
Napięcie wejściowe	AC 100V/120V/220V/230V ± 10% 50 / 60Hz	AC 100V/120V/220V/230V ± 10% 50 / 60Hz
Wymiary	225x143x278 mm	355X240X168 mm
Waga	8 kg	10,2 kg
Zabezpieczenia	OCP;OVP;OPP	OCP;OVP;OPP
Typ	liniowy	liniowy

Podsumowanie

Zarówno zasilacz Siglent, jak i model UNI-T są dobrym wyborem do profesjonalnych zastosowań. Oba urządzenia oferują zbliżoną funkcjonalność oraz szeroki zestaw trybów pracy i interfejsów komunikacyjnych. Pomimo niższej ceny zasilacz UNI-T wyróżnia się jednak lepszymi parametrami pomiarowymi, większą stabilnością napięcia i prądu wyjściowego oraz wyższą maksymalną mocą. W praktyce przekłada się to na większą precyzję i uniwersalność, przy zachowaniu podobnego zakresu funkcji przy niższej cenie.
