W dzisiejszym dynamicznym świecie technologia obrazowania termowizyjnego stała się nieocenionym narzędziem w wielu branżach. Dzięki możliwości wizualizacji zmian temperatury kamery termowizyjne oferują unikalne spojrzenie, które pomaga identyfikować potencjalne problemy, optymalizować procesy i zwiększać ogólną efektywność. W tym artykule przedstawimy korzyści płynące z obrazowania termicznego oraz kluczowe aspekty, na które warto zwrócić uwagę przy wyborze odpowiedniej kamery termowizyjnej dostosowanej do Twoich potrzeb.
Zalety obrazowania termowizyjnego
- Bezkontaktowy pomiar: kamery termowizyjne umożliwiają pomiar temperatury na odległość, eliminując konieczność fizycznego kontaktu, co zmniejsza ryzyko uszkodzenia delikatnego sprzętu.
- Przechowywanie danych i łączność: tradycyjne urządzenia pozwalają jedynie na zapisanie ostatniego pomiaru i nie obsługują transmisji danych. Natomiast kamery termowizyjne obsługują wewnętrzną i zewnętrzną rozbudowę pamięci, umożliwiając przechowywanie danych w partiach. Dodatkowo dane mogą być przesyłane na inne urządzenia poprzez Wi-Fi lub przewodowo, co ułatwia ich przeglądanie i analizę.
- Szerokie zastosowanie: kamery termowizyjne posiadają duży zakres pomiarowy, co sprawia, że nadają się zarówno do monitorowania temperatury ciała, jak i do zastosowań przemysłowych. Użytkownicy mogą dobrać odpowiednie urządzenie w zależności od konkretnej sytuacji.
- Ulepszone rozwiązywanie problemów: szybkie wykrywanie źródeł problemów, takich jak awarie elektryczne, usterki mechaniczne czy nieefektywność energetyczna.
- Poprawa bezpieczeństwa: wczesne wykrywanie potencjalnych zagrożeń pożarowych, przegrzewających się urządzeń i innych ryzyk dla bezpieczeństwa.
- Zwiększona wydajność: możliwość natychmiastowego przedstawienia obrazu termicznego z danymi temperatury poprzez proste nakierowanie urządzenia na cel. Co ważniejsze, kamera termowizyjna umożliwia pomiar powierzchniowy (pomiar wielopunktowy), co usprawnia inspekcje i konserwację, oszczędzając czas i zasoby.
Kluczowe parametry do rozważenia przy wyborze kamery termowizyjnej
Podczas zakupu kamery termowizyjnej warto porównać różne specyfikacje techniczne. Każdy parametr wpływa na wydajność urządzenia w określonych obszarach, dlatego pojedyncza wartość nie odzwierciedla całościowej jakości produktu. Oto najważniejsze parametry, na które należy zwrócić uwagę:
Czułość termiczna (NETD)
NETD (Noise Equivalent Temperature Difference) to kluczowy wskaźnik określający minimalną różnicę temperatury, jaką kamera jest w stanie wykryć. Im niższa wartość NETD, tym większa czułość urządzenia na zmiany temperatury.
Przykładowo, NETD na poziomie 60mK oznacza, że kamera może wykryć różnicę temperatury na poziomie 0,06°C. Wysoka czułość NETD jest kluczowa w zastosowaniach takich jak:
- Precyzyjny pomiar temperatury: wykrywanie subtelnych zmian temperatury w komponentach elektronicznych lub materiałach budowlanych.
- Identyfikacja strat energii: lokalizowanie miejsc utraty ciepła w budynkach i obiektach przemysłowych.
- Monitorowanie procesów wrażliwych na temperaturę: zapewnienie optymalnych warunków w produkcji i laboratoriach. Choć niższa wartość NETD jest zazwyczaj korzystniejsza, należy równoważyć czułość z innymi parametrami, takimi jak rozdzielczość obrazu, pole widzenia czy cena. W niektórych zastosowaniach, gdzie nie jest wymagana ekstremalna precyzja, wystarczy kamera o wyższym NETD.
Rozdzielczość podczerwieni (IR Resolution)
Rozdzielczość podczerwieni to istotny parametr wpływający na jakość obrazu termowizyjnego. Określa liczbę detektorów na matrycy czujnika kamery. Wyższa rozdzielczość oznacza więcej pikseli, co przekłada się na ostrzejszy obraz i lepszą zdolność do wykrywania niewielkich różnic temperatur.
Dlaczego rozdzielczość IR jest istotna?
- Jasność obrazu: większa liczba pikseli zapewnia wyraźniejsze i bardziej szczegółowe obrazy.
- Precyzyjny pomiar temperatury: więcej pikseli pozwala na dokładniejsze pomiary, szczególnie w obszarach o dużych gradientach temperatury.
- Detekcja małych obiektów: wyższa rozdzielczość ułatwia identyfikację drobnych elementów i detali.
Jaką rozdzielczość wybrać?
- Niższa rozdzielczość (np. 120×90, 160×120): odpowiednia do ogólnych zastosowań i krótkich dystansów.
- Wyższa rozdzielczość (np. 384×288, 640×480): idealna do dokładnych inspekcji, badań i profesjonalnych zastosowań.
Zakres temperatur
Zakres temperatur określa, jak szeroki przedział wartości może zmierzyć kamera termowizyjna. Szerszy zakres temperatur sprawia, że urządzenie jest bardziej uniwersalne, umożliwiając zastosowanie zarówno w chłodnym środowisku, jak i w ekstremalnych warunkach przemysłowych.
- Inspekcja chłodni (zakres: -20°C~30°C)

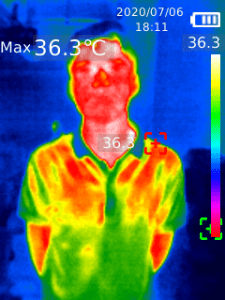

- Pomiar temperatury ciała (zakres: 30°C~45°C)
- Przemysł metalurgiczny (zakres: 250°C~1000°C)
Pole widzenia (FOV)
Pole widzenia określa kąt obserwacji obsługiwany przez kamerę termowizyjną. Jego wielkość zależy od zastosowanego obiektywu. Przy tej samej rozdzielczości większe FOV umożliwia obserwację większego obszaru, ale może pogarszać jakość obrazu. Mniejsze FOV oznacza węższy kąt widzenia, ale pozwala na dalsze obserwacje. Wybierz kamerę o odpowiednim FOV dostosowanym do obszaru, który chcesz monitorować.
Częstotliwość odświeżania (Frame Rate)
Wyższa częstotliwość odświeżania zapewnia płynniejsze nagrania i umożliwia analizę w czasie rzeczywistym.
Dodatkowe funkcje
Warto rozważyć kamerę z dodatkowymi opcjami, takimi jak wskaźniki laserowe, różne tryby obrazowania oraz łączność Wi-Fi dla większej wygody.
Podsumowując
Zrozumienie zalet obrazowania termowizyjnego oraz kluczowych parametrów pozwala dobrać odpowiednią kamerę do własnych potrzeb. Niezależnie od tego, czy jesteś technikiem, inspektorem budowlanym, czy pasjonatem majsterkowania, kamera termowizyjna może być niezwykle przydatnym narzędziem, które usprawni Twoją pracę i ułatwi podejmowanie decyzji.
