Oscyloskop Hantek DPO6002C to nowa seria oscyloskopów cyfrowych wprowadzonych do oferty firmy GOTRONIK. Urządzenie posiada 3 wersje różniące się pasmem częstotliwości tj. 80MHz DPO6082B, 100MHz DPO6102B oraz 200MHz DPO6202B. Charakterystycznymi cechami tej serii jest wbudowany dwukanałowy generator funkcyjny umożliwiający generowanie przebiegu sinusoidalnego, prostokątnego, trójkątnego oraz do 4 przebiegów arbitralnych. Próbkowanie wynosi do 1GS/a oraz długość rekordu pamięci 64M. Oscyloskop posiada dotykowy ekran umożliwiający obsługę urządzenia nie tylko za pomocą przycisków ale i również za pomocą dotyku. Poniżej przedstawiamy najważniejsze cechy oscyloskopów serii DPO6002C

Parametry techniczne:

  • oscyloskop Hantek serii DPO6002C
  • producent: Hantek

Generator:

  • wbudowany generator funkcyjny
  • liczba kanałów generatora: 2
  • częstotliwość próbkowania przebiegów: 200MSa/s
  • maksymalna częstotliwość generatora: 25MHz
  • generowanie przebiegów: sinus, prostokąt, impuls, trójkąt, szum biały, DC, SinC, index, lorentz, Gauss, ECG,
  • przebiegi arbitralne: 4
  • długość przebiegu 8k Sa
  • regulacja amplitudy: 5mV – 3,5Vpp (50Ω), 10mV – 7Vpp (high impedance)
  • regulacja offset: 1,75 (50Ω), 3,5V (high impedance)

Oscyloskop oraz pozostałe parametry:

  • liczba kanałów wejściowych: 2
  • szerokość pasma w zależności od wersji: 80MHz (DPO6082C), 100MHz (DPO6102C) oraz 200MHz (DPO6202C)
  • szybkość odświeżania przebiegu: 60,000 wfms/s (wyświetlanie punktów), 400,000 wfms/s (szybkie wyświetlanie)
  • wejście zewnętrznego wyzwalania: EXT
  • próbkowanie w czasie rzeczywistym 1GSa/s (1 kanał), 500kSa/s (2 kanały)
  • długość rekordu pamięci: 64M
  • rozdzielczość pionowa przetwornika A/D: 8 bitów
  • wyświetlacz LCD TFT 7 cali
  • rozdzielczość wyświetlacza: 800 x 480 pikseli
  • dotykowy ekran
  • ekran TFT o 16M pikseli
  • automatyczny pomiar parametrów: 42 różne parametry
  • kursory: TAK
  • wbudowany miernik napięcia (AC, DC) oraz częstotliwości
  • funkcja pomiaru FFT
  • operacje matematyczne: TAK
  • rozbudowany system wyzwalania
  • tryby wyzwalania: 19 rodzai
  • tryby wyzwalania: auto, general, single, edge, pulse, video, slope, overtime, window, pattern, interval, delay, set up hold, runt, UART, LIN, IIC, CAN SPI
  • interfejs: USB Host, USB device, LAN, UART, HDMI

Oscyloskop posiada 2 analogowe kanały pomiarowe. Urządzenie posiada możliwość automatycznego wykonywania pomiarów na podstawie obserwowanego przebiegu do 42 różnych parametrów. Dodatkowo funkcja miernika umożliwia na bieżąco wykonywanie pomiaru amplitudy oraz częstotliwości.

Cyfrowy fluorescencyjny wyświetlacz oraz możliwość wyświetlania temperatury barwowej umożliwiający w przejrzysty sposób obserwację przebiegów jak pokazano na rysunku poniżej.

Oscyloskop posiada dodatkowo funkcję Bode diagram umożliwiającą w prosty sposób przeprowadzenie badania np. filtrów oraz wykonanie charakterystyk częstotliwościowych oraz fazowych. Wystarczy do oscyloskopu podłączyć generator umożliwiający wykonywanie takiego pomiaru. Jeden kanał stanowi źródło odniesienia sygnału wejściowego. Natomiast drugi kanał stanowi kanał pomiarowy na wyjściu np. podłączonego filtru.

Oscyloskop posiada 256 poziomów intensywności wyświetlania.

Urządzenie posiada również funkcję umożliwiając pomiar szybkiej transformaty Fouriera (FFT). Jednocześnie na ekranie możemy obserwować aktualnie badany przebieg. Oscyloskop FFT wyświetla w automatycznie dostosowanej skali jak przedstawiano to na rysunku poniżej.

Oscyloskopy serii DPO6002C posiadają wbudowany dwukanałowy generator funkcyjny. Urządzenie umożliwia generowanie przebiegów: sinusoidalnego, prostokątnego, trójkątnego, EKG i kilku innych. Dodatkowo generator posiada możliwość podanie na wyjście do 4 różnych przebiegów arbitralnych.

Oscyloskop posiada także funkcje zapamiętywania przebiegu i możliwość odtworzenia go punkt po punkcie. Zapisuje on ramki przebiegów (segmentacja akwizycji i odtworzenie przebiegu).

Długość rekordu pamięci wynosi 64M przy włączonym jednym kanale oraz 32M przy włączonych 2 kanałach itd.

Duży wyświetlacz o przekątnej 7″ i rozdzielczości 800 x 480 sprawia że posługiwanie się urządzeniem jest bardzo przyjemne, a odczyt i obserwacja przebiegów dokładna. Ekran dotykowy umożliwiający dostosowywanie obserwowanego przebiegu na wyświetlaczu. To jedna z wyróżniających cech tego modelu.

Oscyloskop posiada 5-bitowy cyfrowy miernik napięcia, 6-bitowy wskaźnik częstotliwości

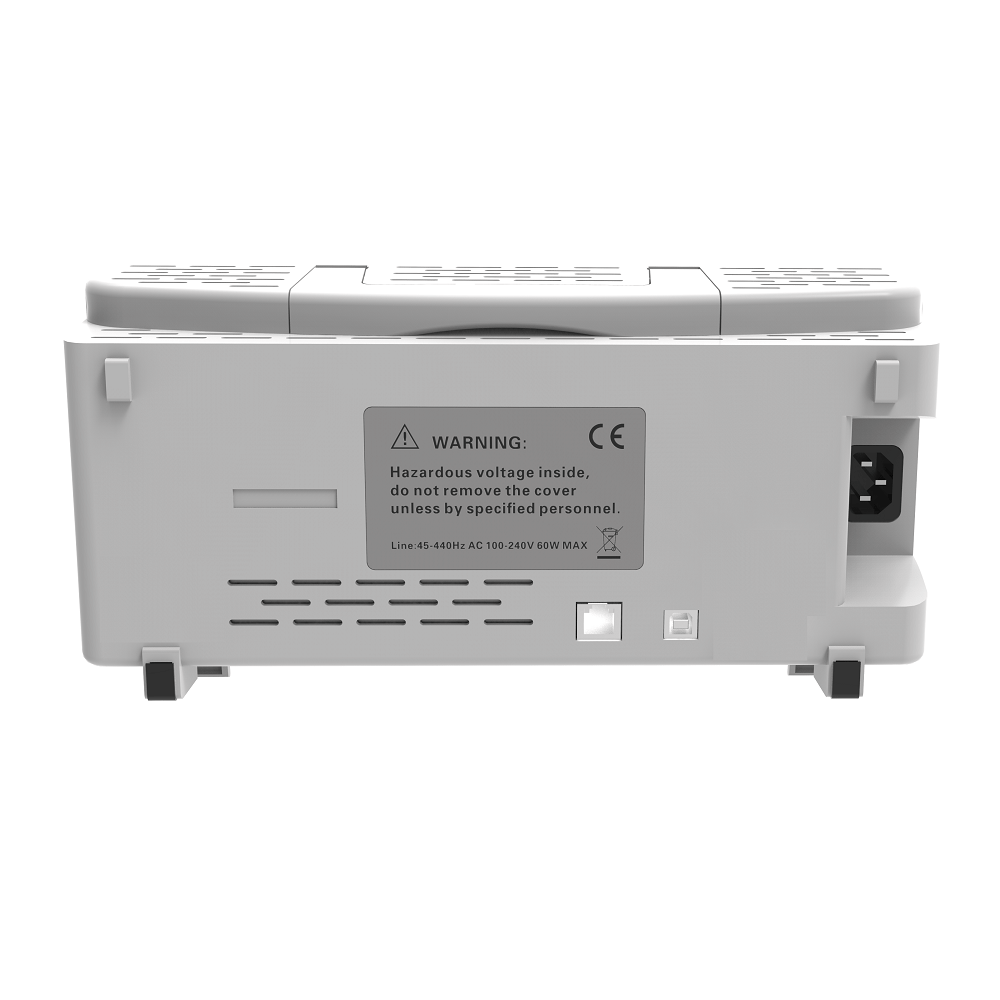

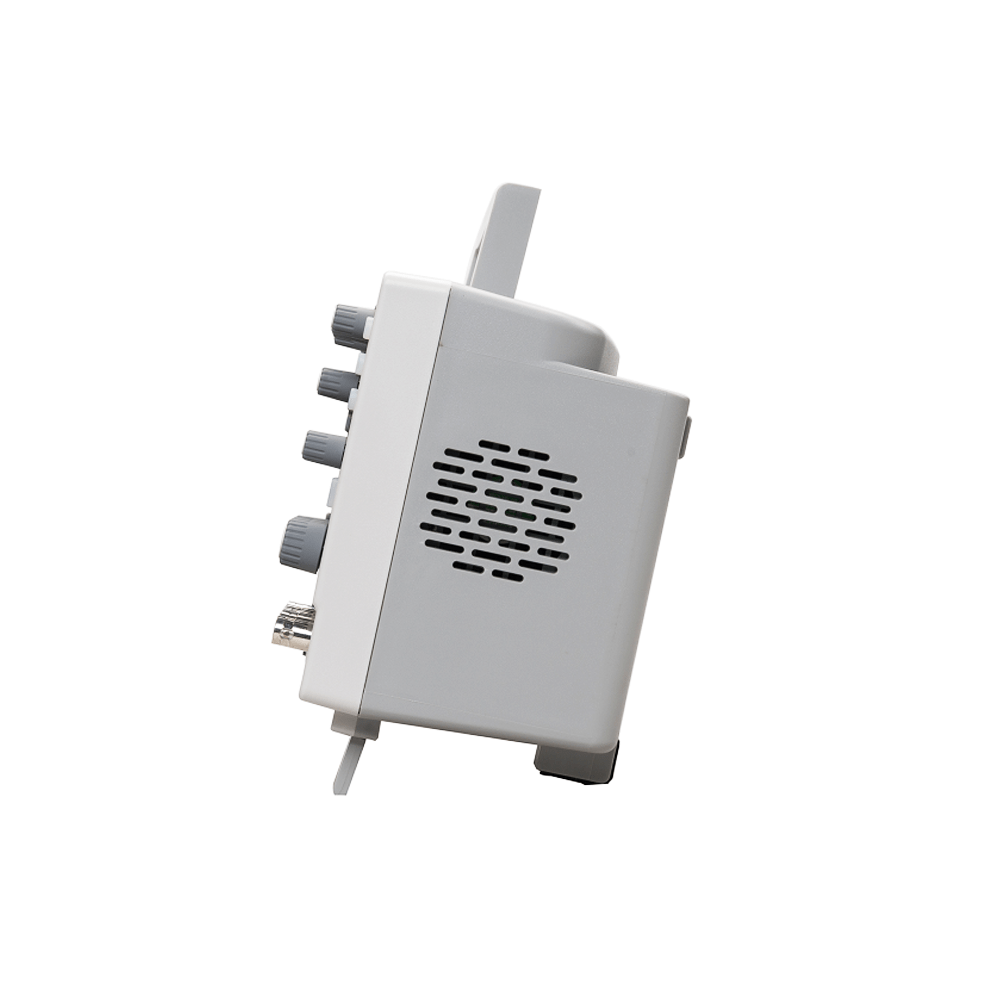

Poniżej wygląd zewnętrzny urządzenia

Podsumowanie:

Najważniejsze cechy serii DPO6002B

  • 2 kanały
  • próbkowanie: 1GSa/s
  • długość rekordu pamięci: 64M
  • ekran dotykowy
  • automatyczny pomiar do 42 parametrów
  • szybkość odświeżania przebiegu do 400 000 wfms/s
  • funkcja FFT
  • wbudowany generator funkcyjny : sin, prostokąt, trójkąt i inne oraz 4 przebiegi arbitralne
