Kalibrator napięcia i prądu WZ-SIGNAL-CVS BTE-885

W ofercie firmy GOTRONIK znaleźć możemy wiele przyrządów pomiarowych. Jedną z grup urządzeń pomiarowych są kalibratory. Urządzenia teg typu głównie są stosowane do PLC, kalibracji przyrządów, kalibracji elektronicznych zaworów itp. Do naszej oferty wprowadziliśmy nowy model kalibratora. Jest to WZ_SIGNAL_CVS. Urządzenie zostało wykonane z tworzywa ABS. Dzięki małym wymiarą, wadze oraz wbudowanemu akumulator sprawia, że urządzenie jest mobilne i może być wykorzystywane tam gdzie nie ma miejsca na duże nieporęczne urządzenia. Prosty intuicyjny interfejs sprawia, że obsługa urządzenia jest bardzo prosta i przyjemna. Kalibrator może być ładowany przez ładowarkę USB, gniazdo USB w komputerze lub Powerbanka.

Dane techniczne:

• Model: WZ_SIGNAL_CVS;
• Wykonany z tworzywa ABS;
• Prąd aktywny: wyjście 0 – 24 mA (rozdzielczość : 0,01mA), maksymalne obciążenie 750 Ω;
• Prąd pasywny: wyjście 0 – 24mA (rozdzielczość: 0,01mA), zewnętrzne zasilanie do 30V;
• Napięcie wyjściowe: 0 – 10V (rozdzielczość 0,01V), maksymalny prąd 30mA;
• Napięcie wyjściowe 24V: prąd napędu: 24mA;
• Pomiar prądu wejściowego: 0 -24 mA (rozdzielczość: 0,01mA), impedancja wejściowa: 100 Ω;
• Pomiar napięcia wejściowego: 0 – 30V (rozdzielczość 0,01V), impedancja wejściowa 2,5M Ω;
• Wbudowana bateria litowa, która umożliwia pracę ciągłą przez 8 – 10h przy 20mA na wyjściu urządzenia;
• Zasilana przez port microUSB 5V;
• Zabezpieczenie nadprądowe;
• Zabezpieczenie przed napięciem wyższym niż 30V;
• Temperatura pracy: 0 -50°C ;
• Wymiary: 90x 70 x 30 mm;

Zestaw zawiera:

• 1 x kalibrator WZ_SIGNAL_CVS;
• 3 x przewód banan krokodyl;

Opis złączy oraz przycisków:

1. ON/OFF – włącznik/wyłącznik kalibratora;
2. Dioda CHG – informuje o ładowaniu urządzenia;
3. Gniazdo micro USB – do podłączenia źródła ładowania;

1. IN – wejście pomiarowe kalibratora;
2. OUT – wyjście kalibratora;
3. COM – gniazdo do podłączenia masy;

1. Wyświetlacz LCD;

Przycisk możemy podzielić na 3 grupy ze względu na ich przeznaczenie:

2. Przyciski MENU, zatwierdzania ustawień oraz do poruszania się po menu urządzenia;
3. Przycisk FN (SHIFT) – pozwala na wybór przypisanych funkcji po przycisku (wciśnięty przycisk FN – funkcja przypisana do górnej części przycisku jest aktywna, wyłączony FN – dolna funkcja przycisku jest aktywna);
4. Przyciski do zmiany wartości ustawianych parametrów;

LV/HV – praca z niskim napięciem lub wysokim napięciem;
Buzzer – włączony/wyłączony podczas naciskania przycisków słychać jest charakterystyczny dźwięk;
Bateria – poziom naładowania baterii;

Górna część przycisku: menu urządzenia składające się z szczegółowych ustawień parametrów;
IN – zmiana trybu pracy wyjścia pomiarowego (woltomierz lub amperomierz)

ESC- powrót do poprzedniego menu.
OUT – zmiana trybu pracy kalibratora

Górna funkcja przycisku (strzałka). Jest to enter. Podczas ustawiania parametrów w menu przejście do podmenu odbywa się po naciśnięciu przycisku.
ON/OFF – włącz/wyłącz wyjście urządzenia;

Przycisk FN (SHIFT) – pozwala na wybór przypisanych funkcji po przycisku (wciśnięty przycisk FN – funkcja przypisana do górnej części przycisku jest aktywna, wyłączony FN – dolna funkcja przycisku jest aktywna);

4mA – ta część przycisku umożliwia szybką zmianę wartości bez konieczności zmiany co jedną jednostkę
Strzałka do góry umożliwia inkrementację wartości;

A/M – Przełączenie trybu pracy z automatycznej na manualną. W trybie automatycznym zmiana wykonywana jest samoistnie o ustawioną wartość w menu urządzenia;
Strzałka w dół umożliwia dekrementację wartości;

Przykładowe ustawienie wartości w trybie manualnym:

Kalibrator umożliwia pracę w trybie manualnym lub automatycznym. W trybie automatycznym zmiana wartości odbywa się samoczynnie ze skokiem ustawionym w menu urządzenia. Kalibrator umożliwia także pracę w trybie manualnym tzn. osoba obsługująca urządzenie może sama ustawić wartość i zmieniać ją podczas pracy urządzenia. Żeby to zrobić trzeba wykonać nastepujące kroki
1. Po włączeniu urządzenia przełączyć tryb pracy na manual (FN + A/M). Na wyświetlaczu pojawi się CUSTOM, oznacza to tryb pracy manualnej.
2. Strzałkami w dolnej części klawiatury ustawiamy rządaną wartość. Np. chcemy ustawić wartość 11,15 mA. Klikamy skrajny lewy przycisk strzałki w górę: ustawiamy dzięsiątki czyli 10 następnie jedności 1 itd.

Przykładowe pomiary

Poniżej przedstawiamy przykładowe pomiary wykonane kalibratorem oraz pomiary napięcia i prądu zadawane przez kalibrator. Do pomiarów wykorzystano miernik UNIT UT-71B. Do pomiaru napięcia wykorzystano zasilacz laboratoryjny Zhaoxin RXN-305D

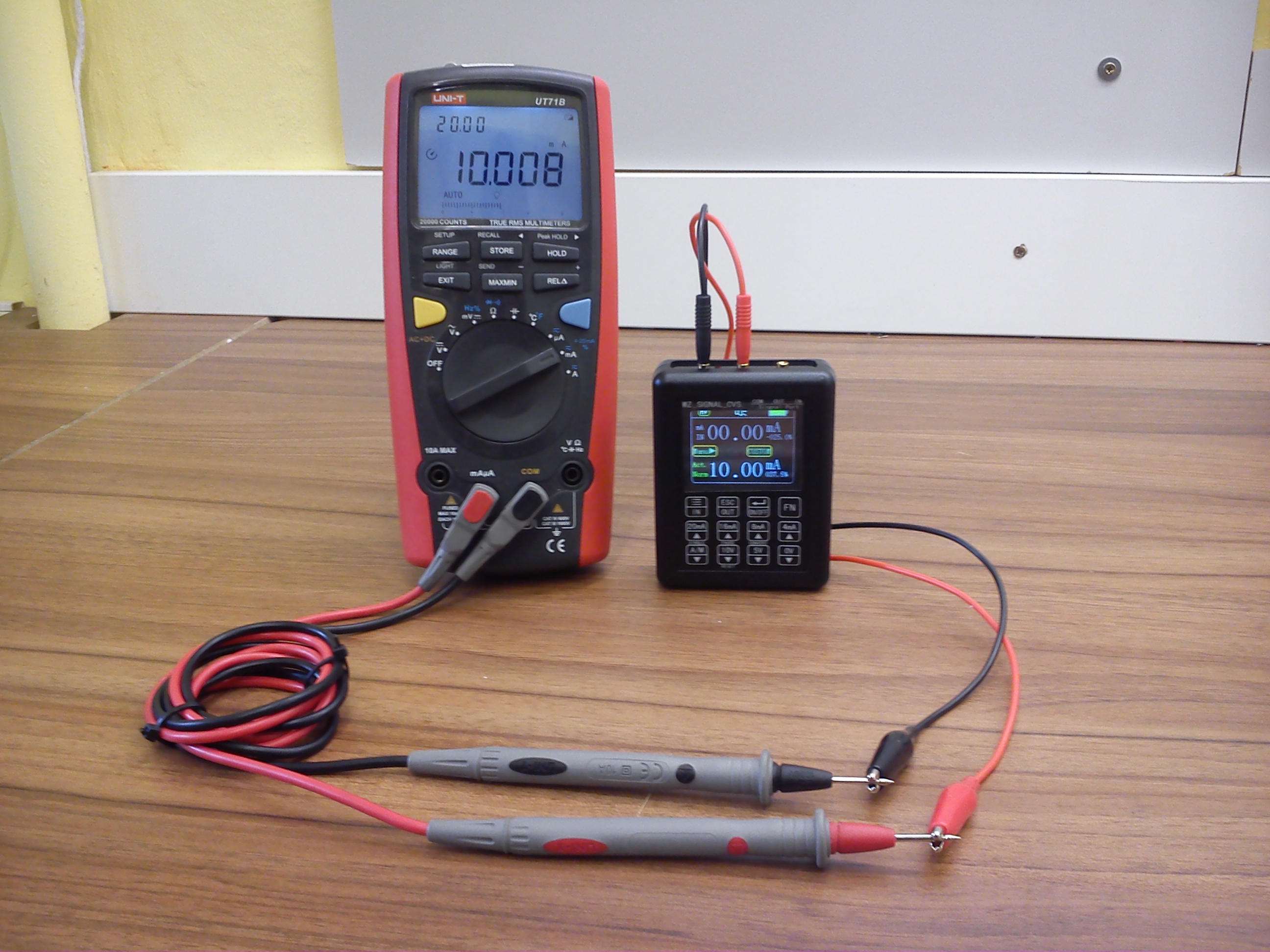

Pomiar zadawanego napięcia.

Pomiar zadawanego prądu

Pomiar napięcia z zasilacza

Jak widać precyzja pomiaru oraz zadawanego napięcia jest bardzo duża. Różnice mogą wynikać z klasy dokładności urządzeń wykorzystanych podczas pomiarów.
