Oscyloskop cyfrowy firmy Hantek 2D82 AUTO to kolejny nowy model wyprodukowany przez firmę Hantek. Wyróżniającą cechą tego modelu jest jego przeznaczenie. Przede wszystkim powstał on z myślą o osobach zajmujących się elektroniką samochodową do diagnostyki czujników, silnika, diagnostyki BUS, rozruchu oraz ładowania. Urządzenie posiada także funkcję oscyloskopu, miernika pomiarowego oraz wbudowany generator sygnału. Urządzenie jest małe i kompaktowe. Wbudowany akumulator pozwala na pracę bez konieczności dostępu do zasilania przez kilka godzin. Kolorowy ekran LCD wysokiej rozdzielczości jest wyraźny i delikatny. Minimalistyczna konstrukcja klawiatury upraszcza obsługę. Urządzenie posiada ponad 80 rożnego rodzaju testów.
Wygląd oscyloskopu:
Poniżej przedstawiamy wygląd oscyloskopu Hantek 2D82
Tryb testowy:
Urządzenie oprócz podstawowej funkcji oscyloskopu oraz miernika posiada także funkcję testową różnych podzespołów elektrycznych oraz elektronicznych znajdujących się w pojazdach. Poniżej przedstawiamy wszystkie funkcje testowe możliwe do sprawdzenia w pojeździe przez oscyloskop Hantek 2D82
- Tryby testowe może podzielić na następujące kategorie: Funkcje diagnostyczne pojazdu, czujniki, diagnostyka magistrali, silnika, rozruchu oraz ładowania.

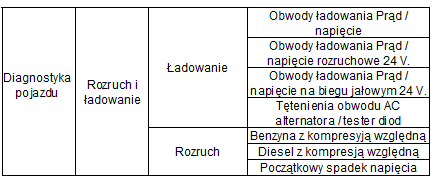

- Funkcje diagnostyki pojazdu natomiast możemy podzielić na: tryb testu zapłonu oraz rozruchu. Poszczególne funkcje danej kategorii pokazane zostały poniżej w tabeli.
- Kolejną grupą elementów które mogą zostać przetestowane za pomocą opisywanego urządzenia są czujniki. Producent urządzenia umożliwił diagnostykę i przeprowadzenie testów czujników: przepływomierza powietrza, wału rozrządu, wału korbowego, dystrybucję, czujników lambda, pozycji przepustnicy. W poniższej tabeli zostały wymienione poszczególne funkcje pomiarowe każdej z grup.
- Urządzenie Hantek 2D82 umożliwia również diagnostykę magistrali CAN oraz LIN. Mamy także możliwość testu najważniejszego elementu każdego samochodu czyli silnik i podzespołów się w nim znajdujących. Poniżej szczegółowe informacje.
- Ostatnią grupą testów jaką producent udostępnił użytkownikowi urządzenia jest sprawdzenie rozruchu oraz ładowania.
Generator funkcyjny:
Urządzenie w swojej budowie posiada generator funkcyjny umożliwiający generowanie sygnału: sinusoidalnego, prostokątnego, trójkątnego oraz trapezoidu. Maksymalna amplituda jaką możemy uzyskać wynosi 5Vpp. Generator idealnie nadaje się do testowania urządzeń. Maksymalna częstotliwość generowanego sygnału wynosi 25MHz (dla sinusa). Poniżej przedstawiamy specyfikację generatora.
Oscyloskop
Dwu kanałowy oscyloskop Hantek 2D82 o szerokości pasma 80MHz o częstotliwości próbkowania 250MSa/s zapewnia szybkie działanie w bardzo szerokim paśmie częstotliwości. Z uwagi że urządzenie przeznaczone jest dla działu motoryzacyjnego gdzie zazwyczaj wystarczą częstotliwości rzędu KHz umożliwia pomiary także innych urządzeń. Duży kolorowy wyświetlacz sprawia że obsługa urządzenia jest bardzo przyjemna. Poniżej szczegółowa specyfikacja oscyloskopu.
Multimetr funkcyjny
Oscyloskop Hantek 2D82 posiada także wbudowany miernik uniwersalny umożliwiający pomiar napięcia, prądu, rezystancji oraz pojemności. W zestawie znajdziemy przewody pomiarowe. Urządzenie posiada także brzeczek do sprawdzania przejścia w obwodzie. Poniżej dokładna specyfikacja urządzenia.
Pozostałe parametry urządzenia
Zestaw zawiera
W naszym sklepie oscyloskop Hantek 2D82 będzie dostępny w trzech wersjach. Różnice między nimi to zestaw akcesoria. Poniżej przedstawiamy zestawienie obrazujące jakie przyrządy oraz akcesoria wchodzą w skład zestawu.
Podsumowanie
Oscyloskop Hantek 2D82 łączy kilka urządzeń w jedno. Umożliwia pomiar przebiegów z wykorzystaniem oscyloskopu. Zapewnia testy związane z elektroniką i elektryką w pojazdach. Ma wbudowany generator umożliwiający testowanie rożnego rodzaju urządzeń. Dodatkowo wbudowany miernik uniwersalny zapewnia możliwość pomiaru prądu, napięcia, rezystancji oraz innych parametrów. W jednym urządzeniu mamy do wyboru kilka urządzeń które dodatkowo zajmowałyby miejsce i sprawiałby że praca zdalna byłaby niewygodna i niezbędne byłby noszenie ze sobą kilka urządzeń. Dodatkowo bogate wyposażenie sprawa że nie musimy się martwić o dodatkowe elementy potrzebne do wykonywania pomiarów. Oscyloskop jest godnym polecenia „kombajnem” dla osób zajmujących się elektroniką lub elektryką samochodową, ale i również elektroników oraz automatyków.
