Oscyloskop DSO122A jest nowym modelem tego typu urządzeń wprowadzonym do oferty sklepu GOTRONIK. Szerokość pasma częstotliwości wynosi do 2MHz. Natomiast maksymalne napicie jakie można zmierzyć wynosi 50Vpp. W artykule tym zostanie przedstawionych kilka przykładowych pomiarów wykonane oscyloskopem DSO122A oraz dla porównania oscyloskopem cyfrowym Hantek DSO5102BM.
Układ pomiarowy składał się z:
- Oscyloskopu DSO122A;
- Oscyloskopu HANTEK5102BM
- Generatora funkcjynego DDS FY6600-15MHz;
- Sond pomiarowych;

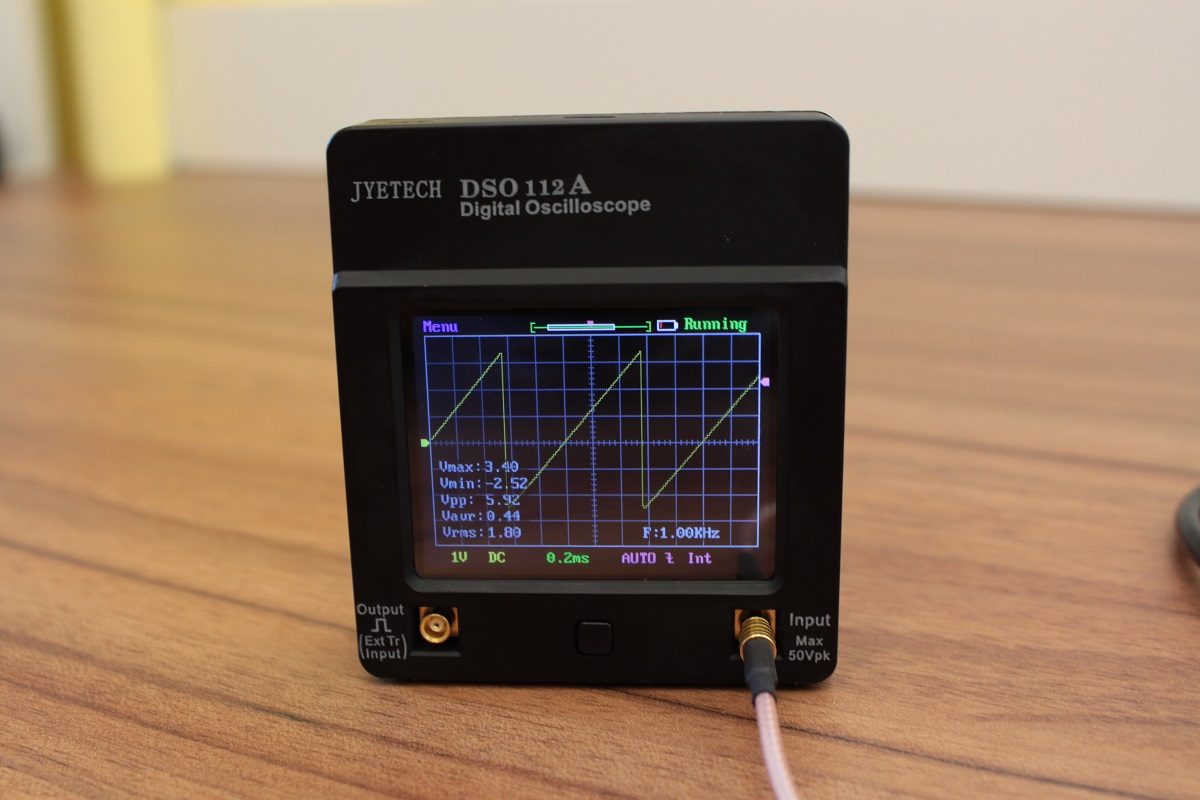

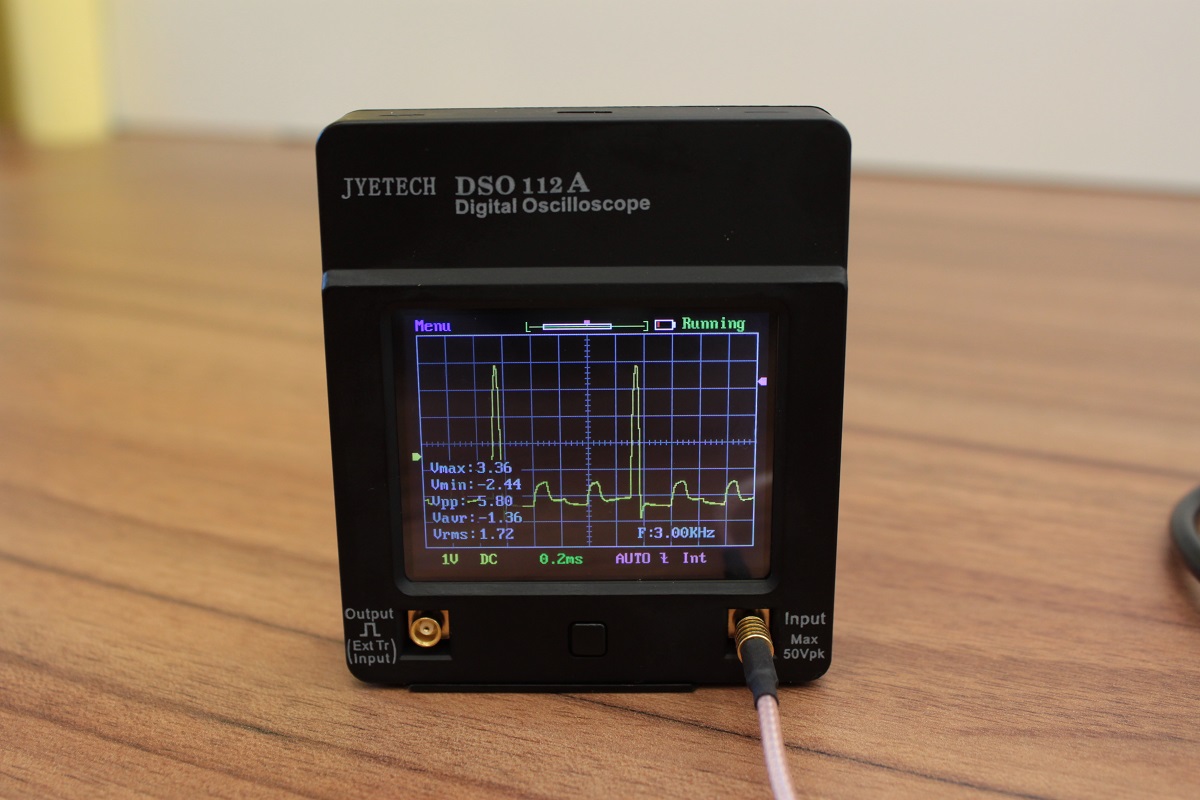

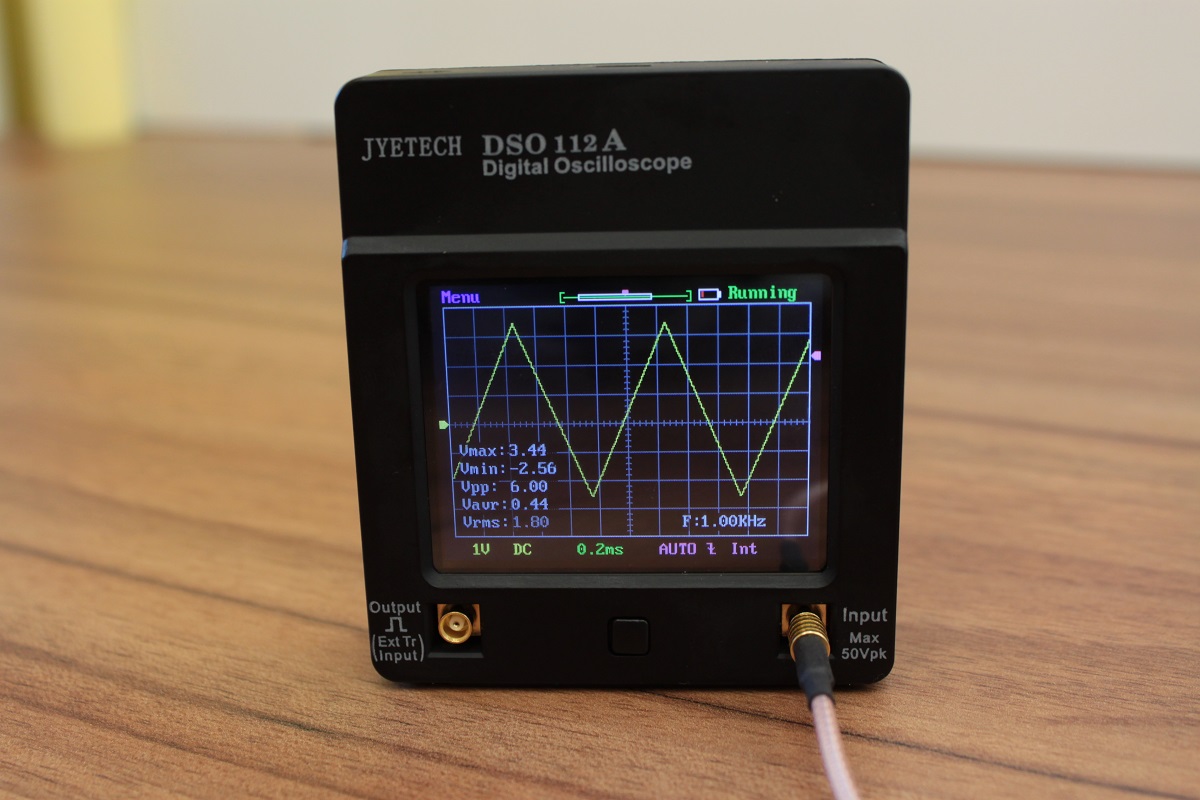

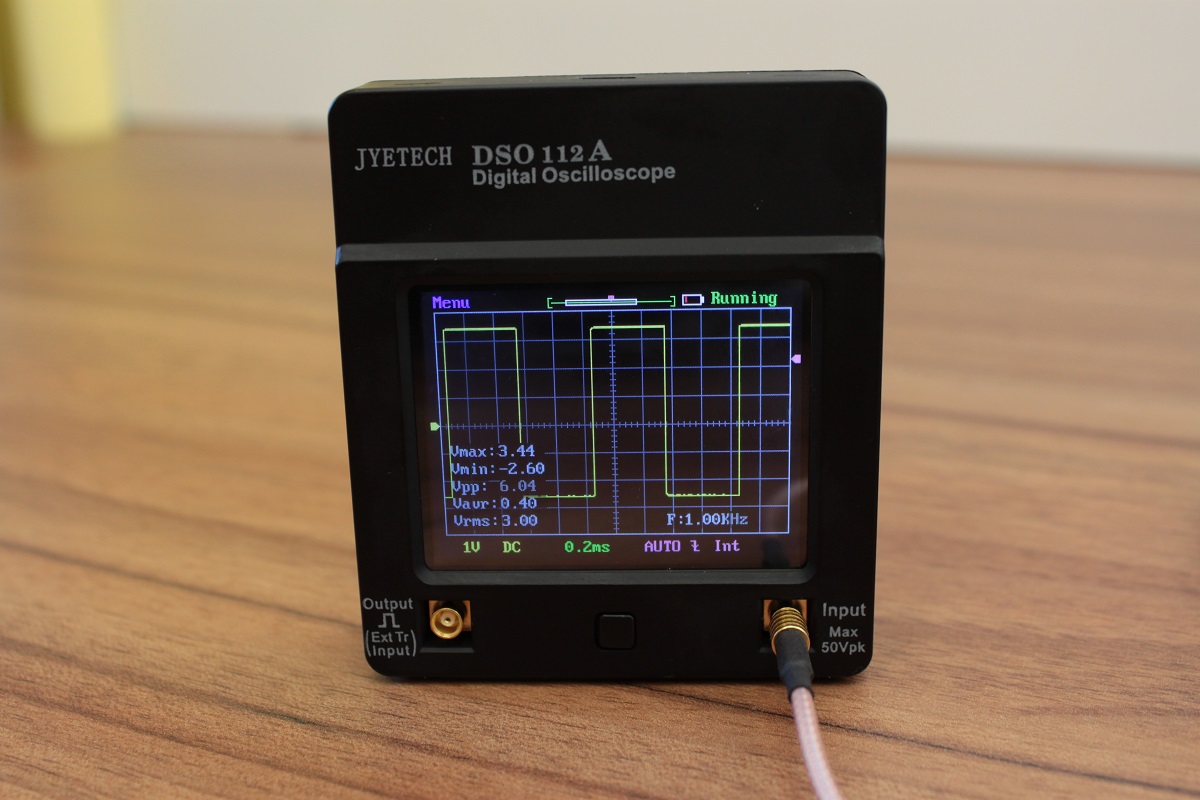

Poniżej przedstawiamy kilka przykładowych pomiarów wykonanych oscyloskopem DSO122A;

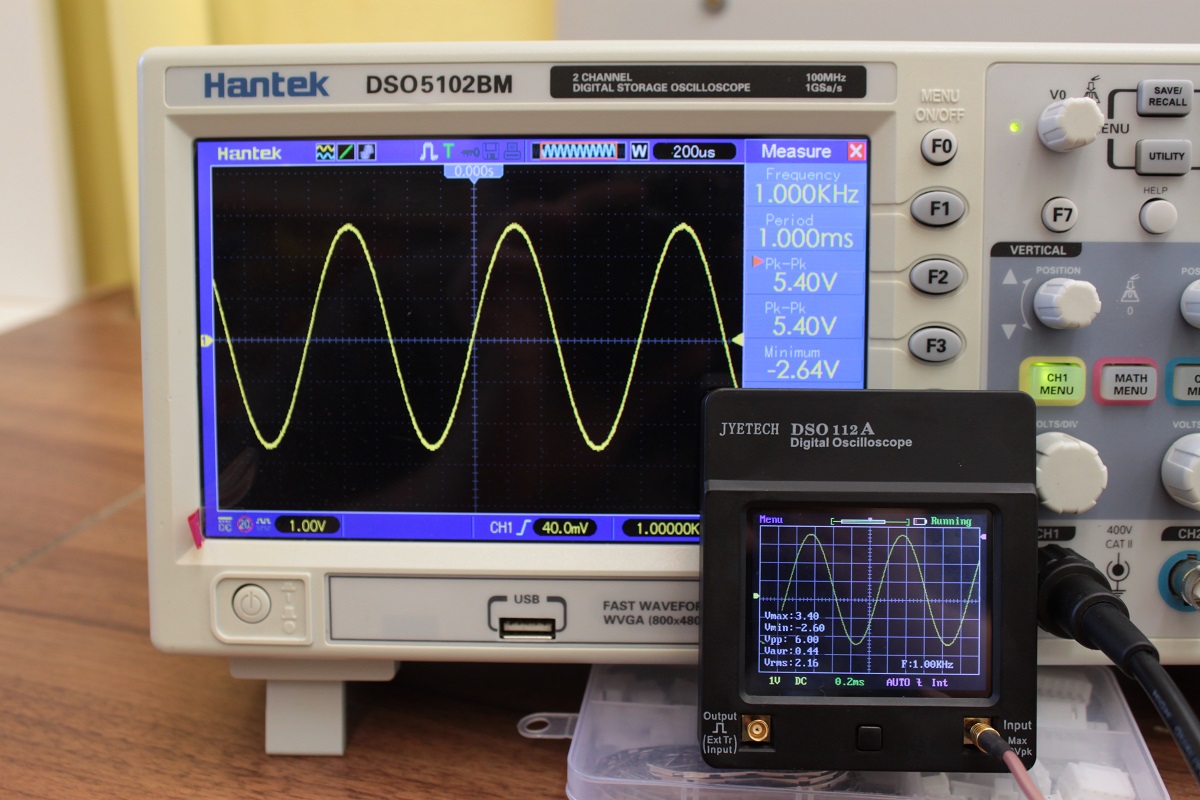

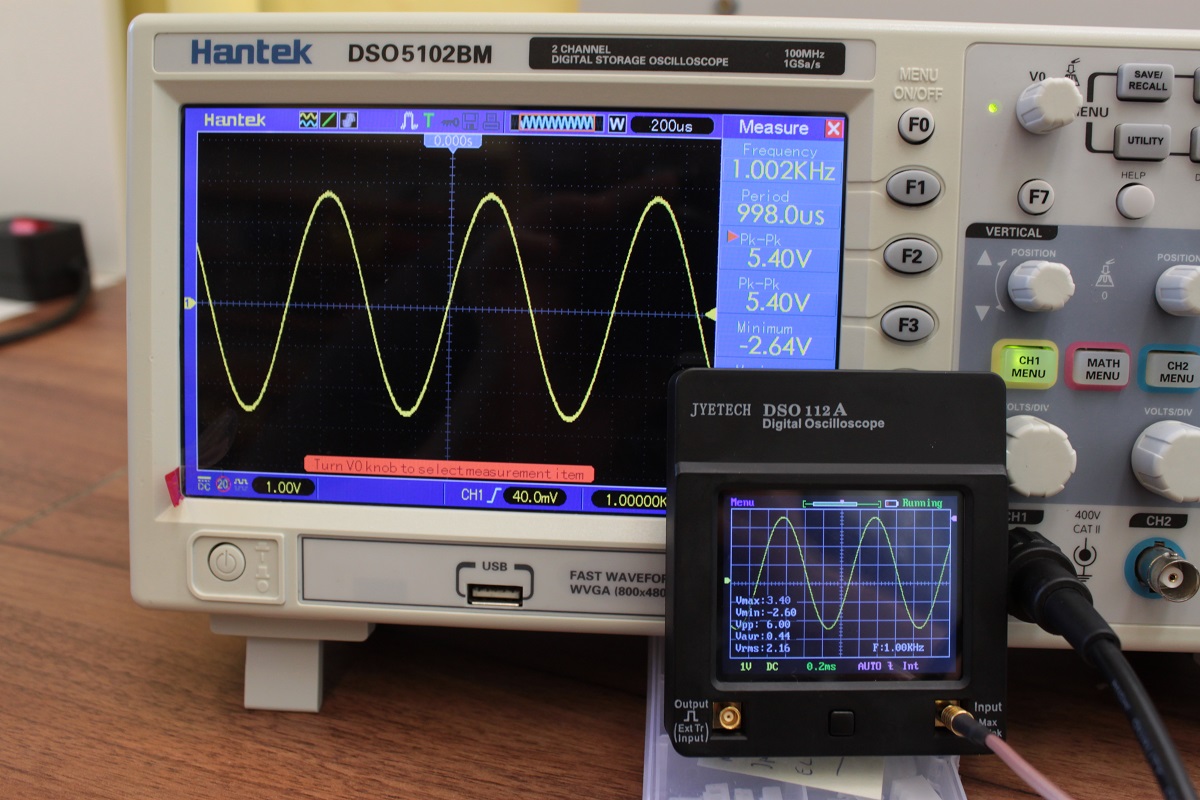

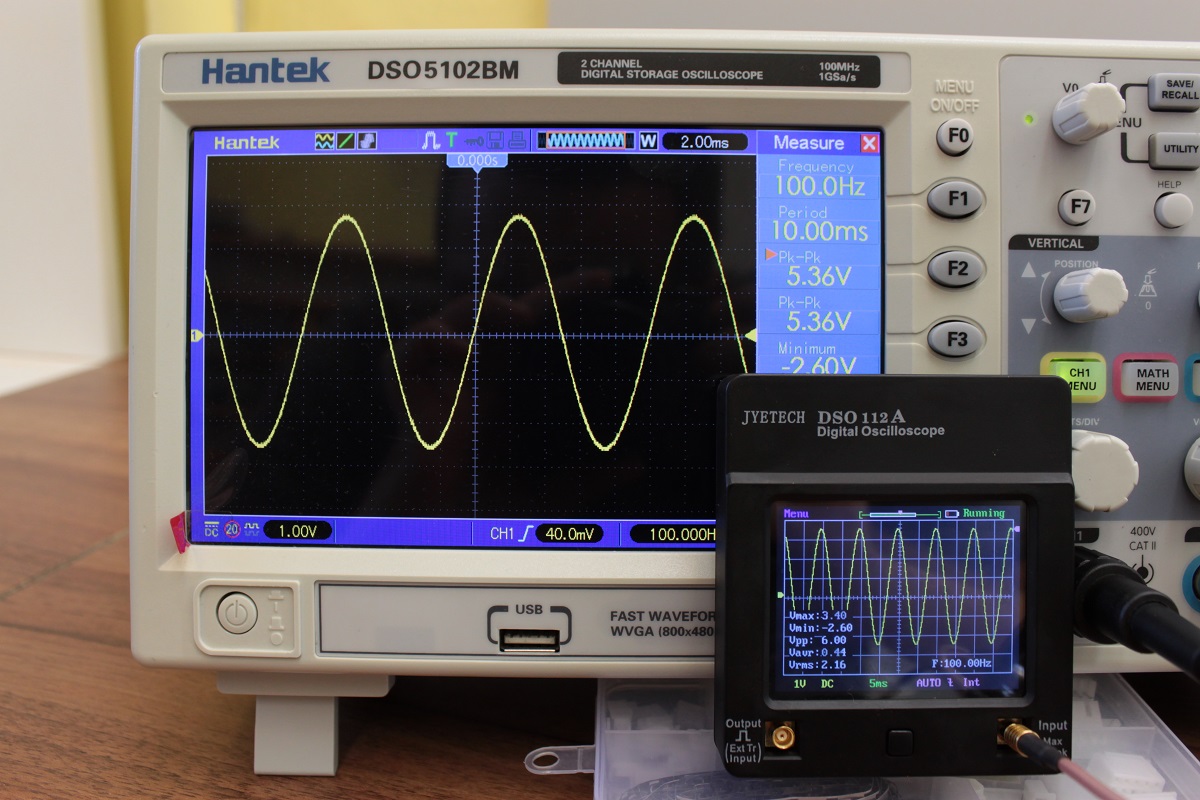

Porównanie działania oscyloskopu DSO122A oraz profesjonalnego oscyloskopu cyfrowego HANTEK DSO5102BM.

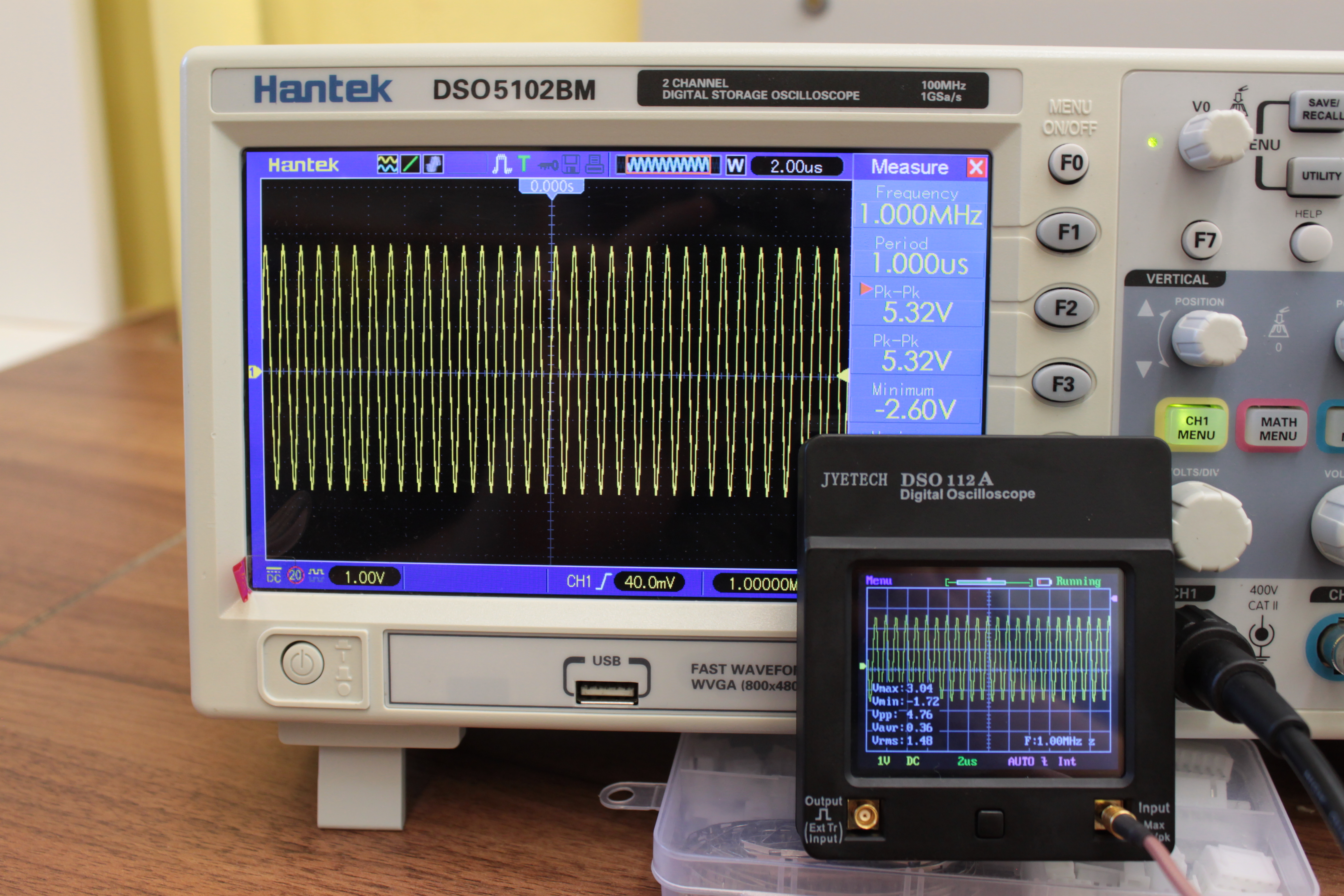

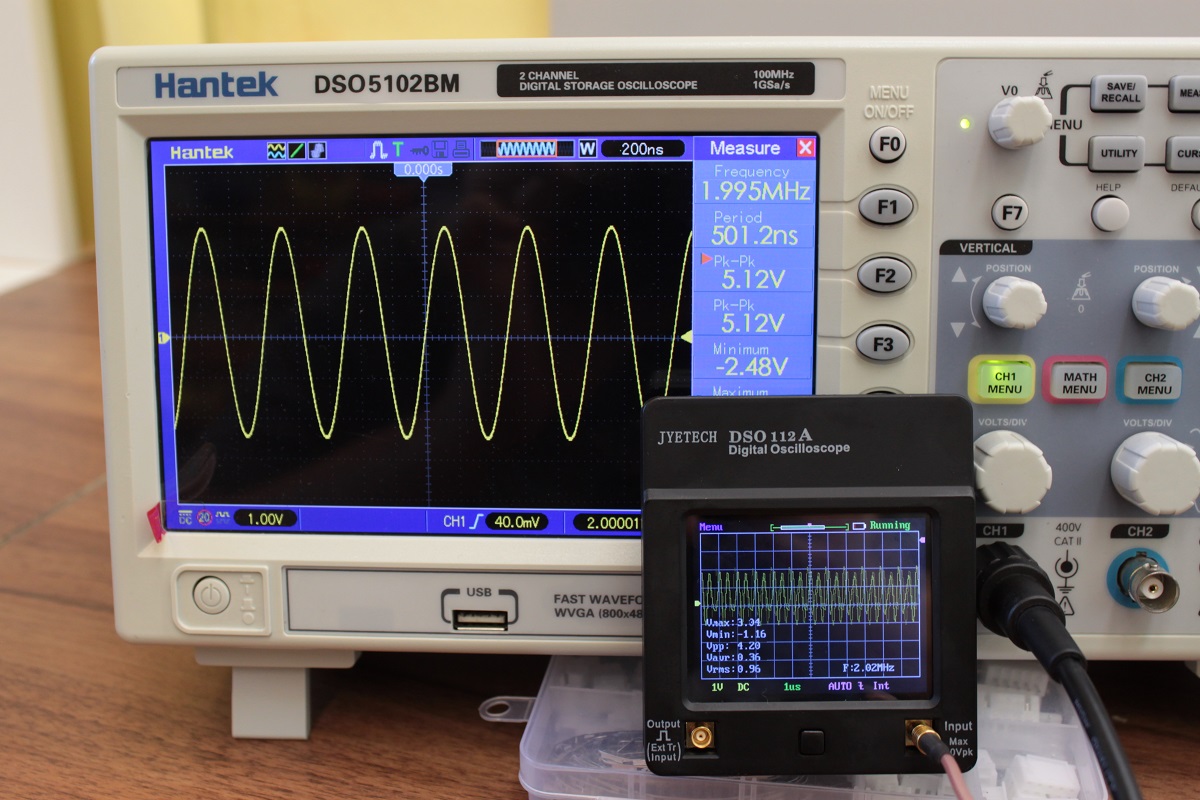

Poniżej przedstawiamy kilka pomiarów wykonanych obydwoma oscyloskopami. Jak można zaobserwować oscyloskop DSO122A przy częstotliwości bliskiej granicznej zniekształca przebieg sygnału (około 2 MHz). Natomiast pomiar amplitudy odbiega od ustawionej na generatorze oraz odczytanej na oscyloskopie HANTEK około 0,5 V. Testy zostały wykonane dla kilku nastaw częstotliwości od 10 Hz do 2 MHz.
