Moduł wzmacniacza

W naszej ofercie znajduję się wzmacniacz do generatorów  FPA0510S. Moduł ten, wzmacnia sygnał z wyjścia generatora. Urządzenie umożliwia wzmocnienie sygnału x1,x2,x4. Jednocześnie zabezpiecza generator przed przeciążeniem i tym samym przed spaleniem obwodów wyjściowych.









Najważniejsze parametry:

  • napięcie zasilania: 12V DC o wydajności prądowej min. 1,25A
  • zakres napięcia wejściowego: od -5V do +5V
  • maksymalny prąd wyjściowy: 2A
  • maksymalna moc wyjściowa: 10W
  • zakres częstotliwości (pasmo przenoszenia): 0 – 50kHz
  • wymiary urządzenia:  86mm x 55mm x 20mm

Poniżej umieszczone są podstawowe pomiary wzmocnienia.

Aby lepiej zobrazować działanie wzmacniacza  FPA0510S najpierw zostaną umieszczone pomiary z układu połączenia oscyloskopu Hantek DSO5102BM oraz generatora funkcyjnego marki FeelTech FY660. Urządzenie marki FeelTech to dwukanałowy generator, działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Posiada on również funkcję przemiatania częstotliwości (ang.Sweep).

Uklad pomiarowy

Układ pomiarowy



Przykładowe pomiary:

Na generatorze zostały ustawione takie parametry jak:

  • amplituda 12V
  • sygnał sinusoidalny
  • częstotliwość : 1Hz,10Hz, 100Hz, 1kHz, 10kHz, 100kHz

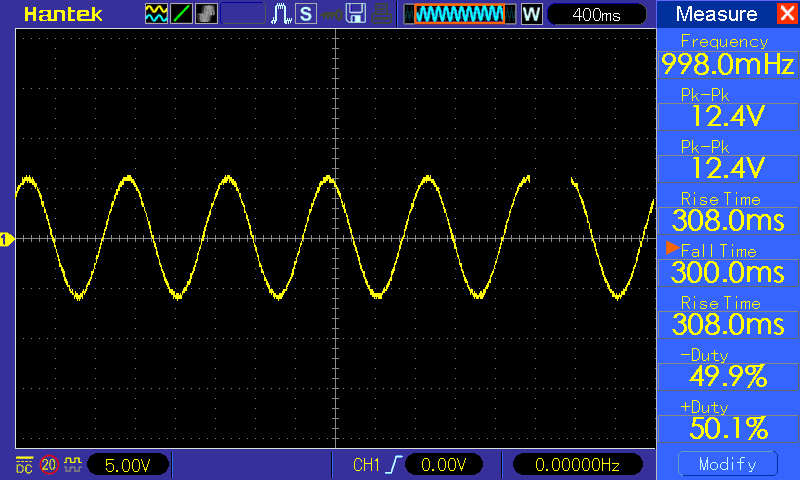

Pomiar 1: f=1Hz, Amplituda = 12V

Pomiar 1: f = 1Hz, amplituda 12V

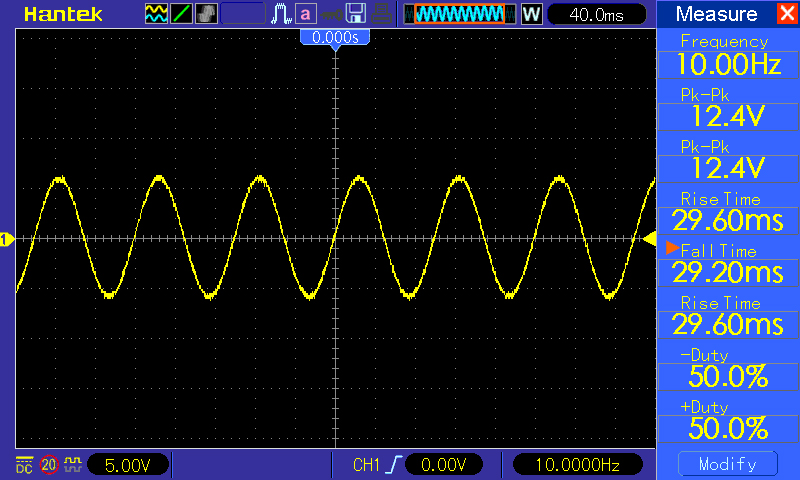

Pomiar 2: f=10Hz, Amplituda=12V

Pomiar 2: f=10Hz, amplituda 12V

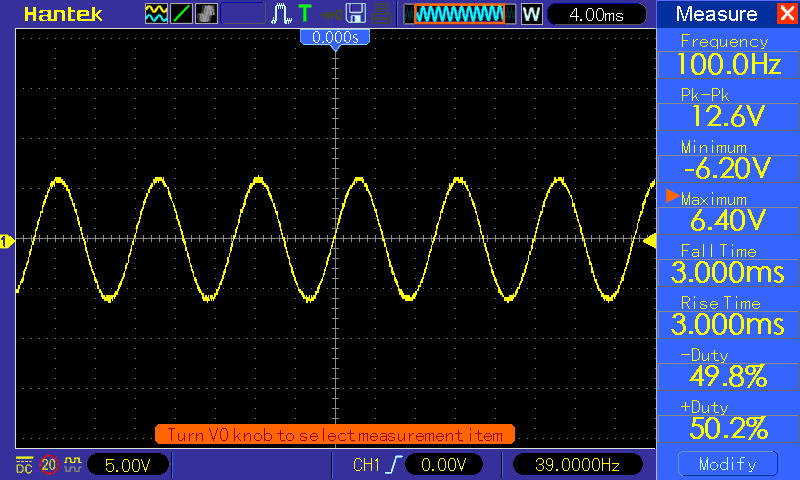

Pomiar 3: f=100 Hz, Amplituda =12V

Pomiar 3: f=100 Hz, amplituda 12V

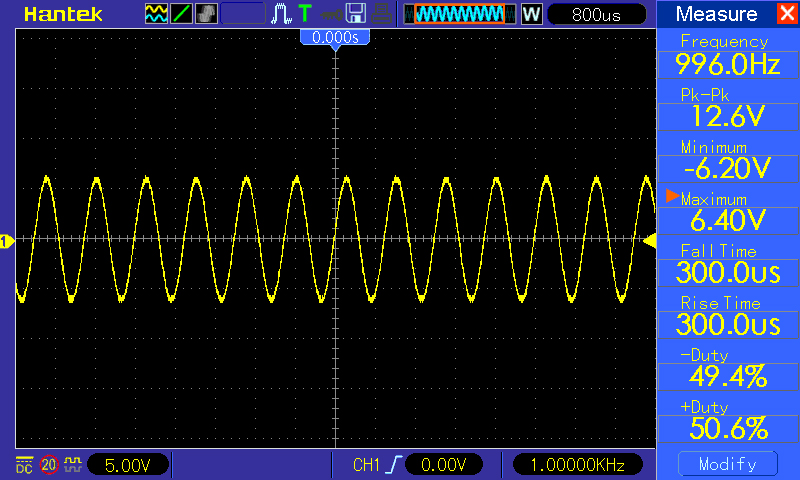

Pomiar 4: f=1kHz, Amplituda=12V

Pomiar 4: f=1kHz, amplituda 12V

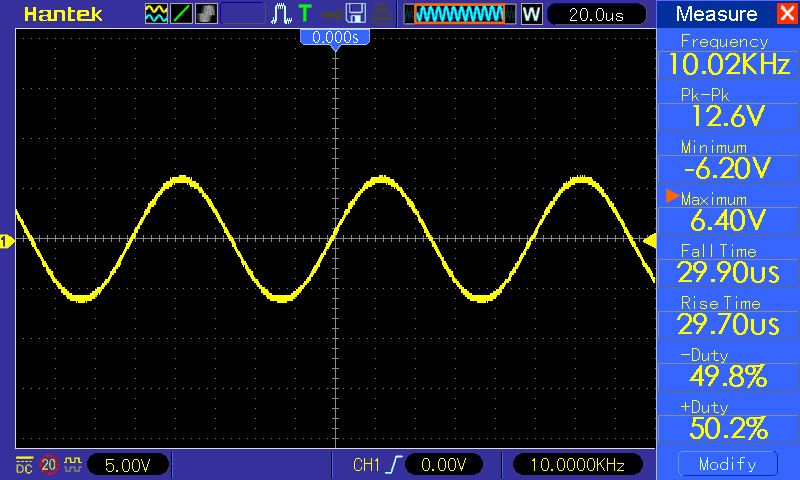

Pomiar 5: f=10kHz, Amplituda=12V

Pomiar 5: f=10kHz, amplituda 12V

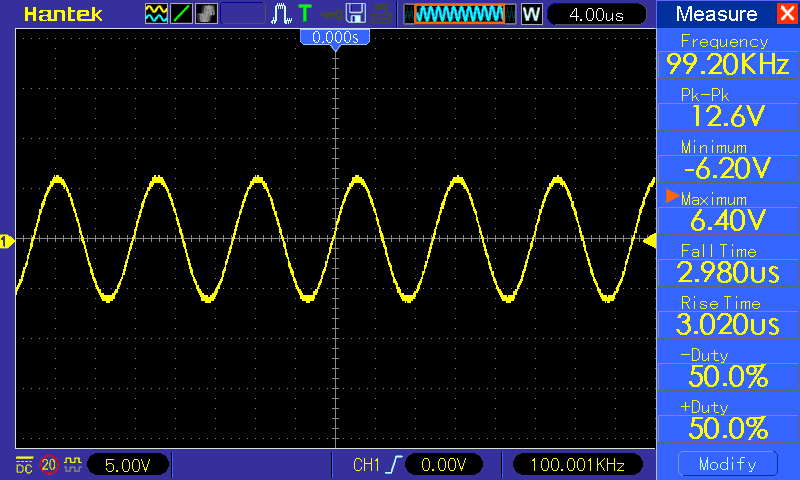

Pomiar 6: f=100kHz, Amplituda 12V

Pomiar 6: f=100kHz, amplituda 12V

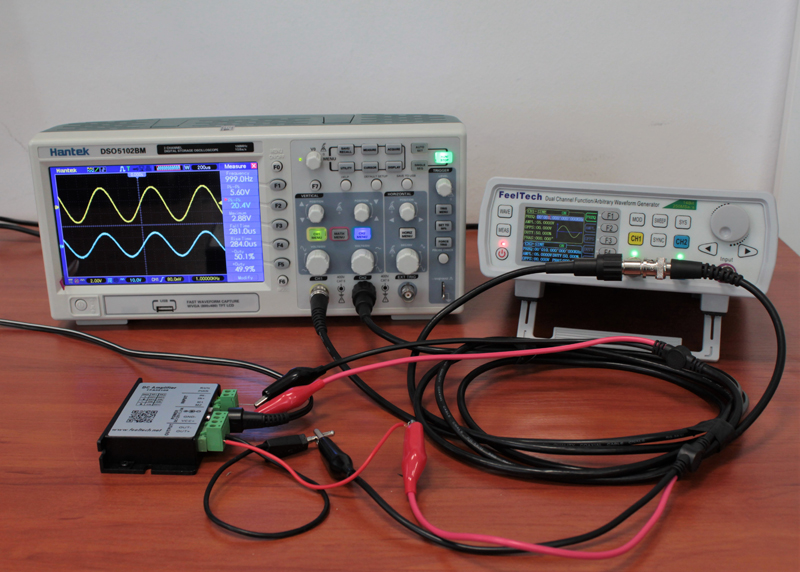

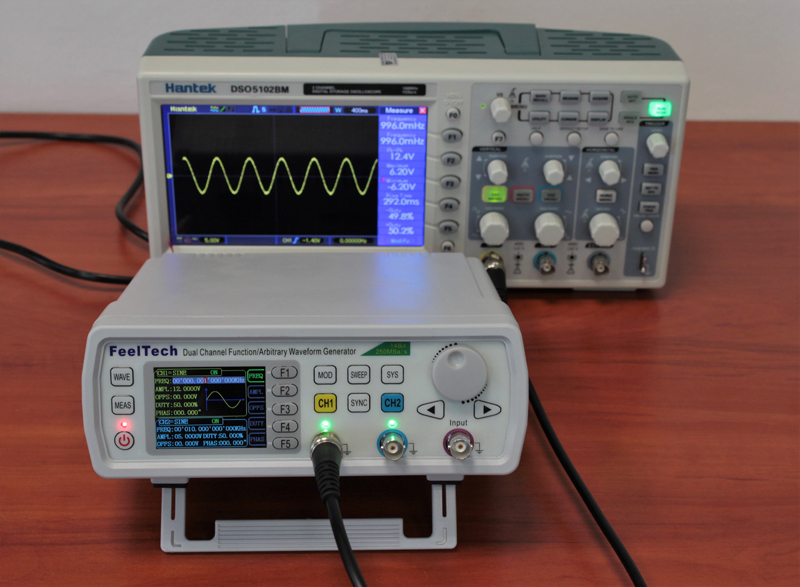

Do poniżej zmontowanego układu użyliśmy:  oscyloskop Hantek DSO5102BM, generator funkcyjny marki FeelTech FY660 oraz wzmacniacz do generatorów FPA0510S.

Uklad pomiarowy

Układ pomiarowy



Wzmacniacz do generatorów  jest  zasilany poprzez uniwersalny zasilacz wtyczkowy 12 V DC poprzez gniazdo DC-JACK. Należy pamiętać aby nie przekroczyć zakresu napięcia wejściowego, który wynosi dla modułu wzmacniacza od -5V do +5V.  A cały tor pomiarowy znajduję się poniżej:

Schemat podłączenia

Schemat podłączenia

Parametry ustawione na generatorze:

  • amplituda 5V
  • sygnał sinusoidalny
  • częstotliwość: 1Hz,10Hz,1kHz, 10kHz, 100kHz

Wzmacniacz do generatorów ma możliwość ustawienia wzmocnienia sygnału, na poniższych pomiarach sygnał jest wzmacniany x4. Kolorem żółtym jest oznaczony przebieg wejściowy (na wejściu modułu wzmacniacza), przebieg wyjściowy jest kolorem niebieskim (wzmocnionym x4).

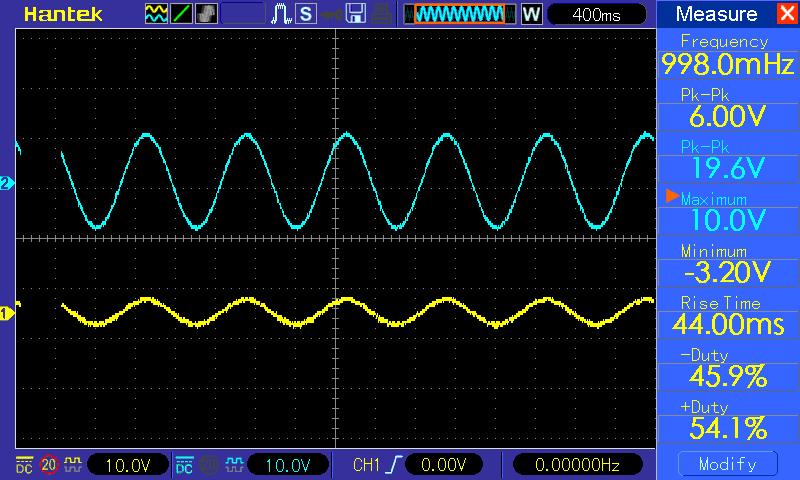

Pomiar 1: f=10Hz, amplituda=5V

Pomiar 1: f=1Hz, amplituda 5V

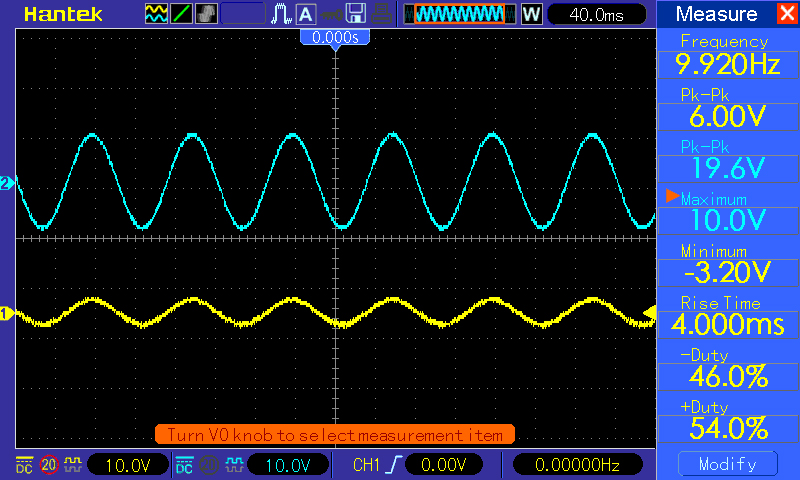

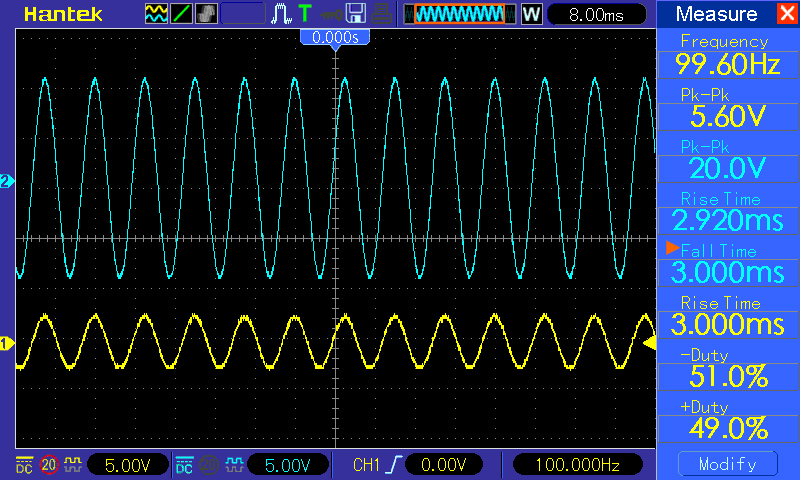

Pomiar 2: f=10Hz, amplituda=5V

Pomiar 2: f=10Hz, amplituda 5V

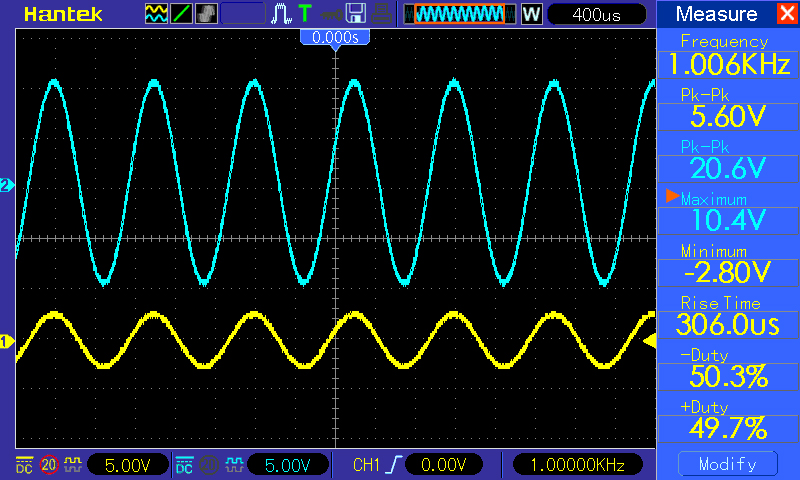

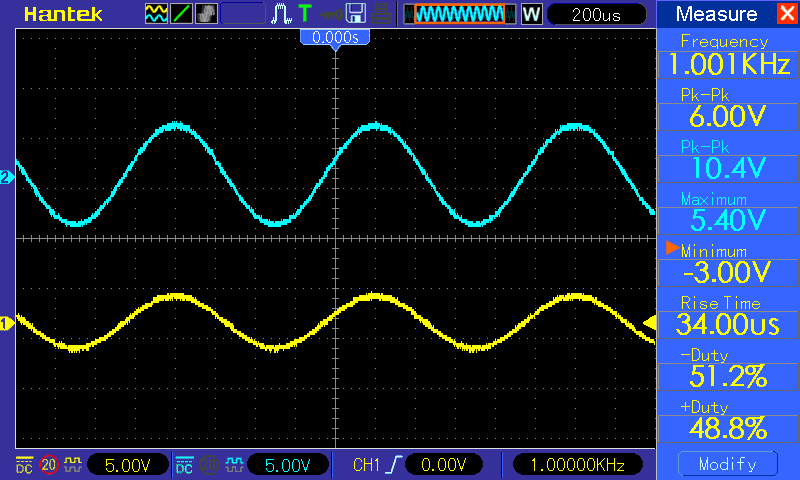

Pomiar 3: f=1kHz, amplituda=5V

Pomiar 3: f=1kHz, amplituda 5V

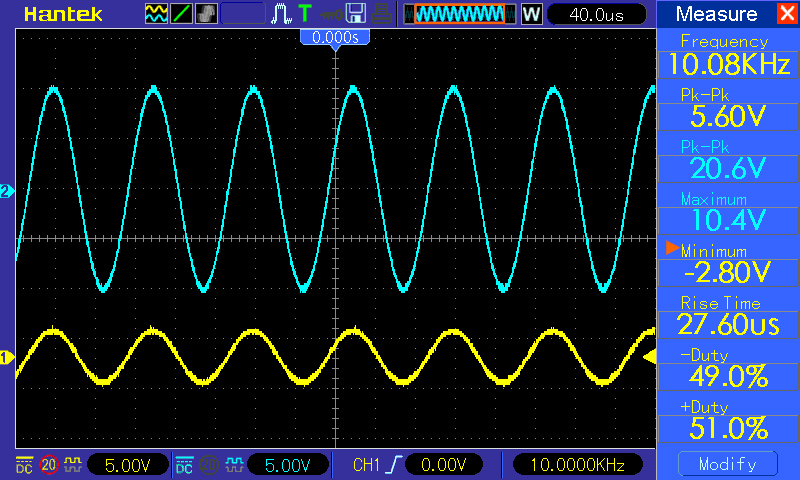

Pomiar 4: f=10kHz, amplituda=5V

Pomiar 4: f=10kHz, amplituda 5V

Pomiar 5: f=100kHz, amplituda=5V

Pomiar 5: f=100kHz, amplituda 5V



Zakres częstotliwości (pasmo przenoszenia) dla modułu wzmacniacza do generatorów wynosi 0 -50kHz, powyżej została ustawiona częstotliwość 100kHz. Można zauważyć, że pomimo przekroczonego zakresu sygnał nadal jest przenoszony.

Kolejnymi pomiarami są :

Sygnał wejściowy:

  • amplituda 5V
  • sygnał prostokątny
  • częstotliwość 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz
Pomiar 1: f=1Hz, amplituda=5V

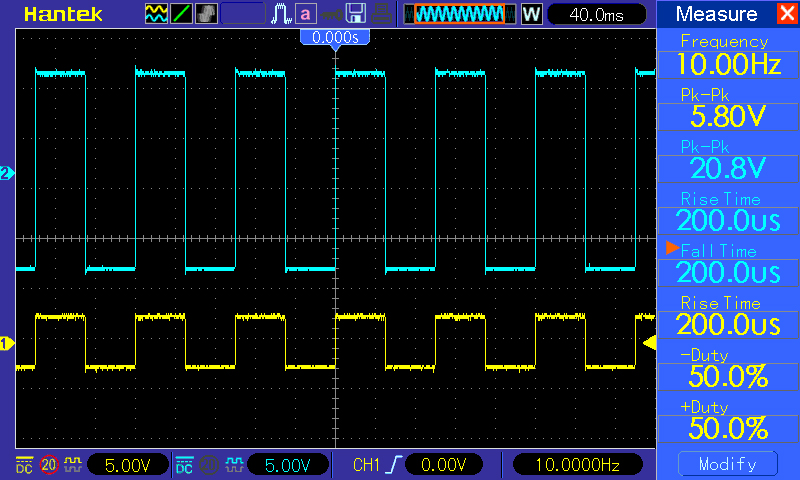

Pomiar 1: f=10Hz

Pomiar 2: f=10Hz

Pomiar 2: f=10Hz

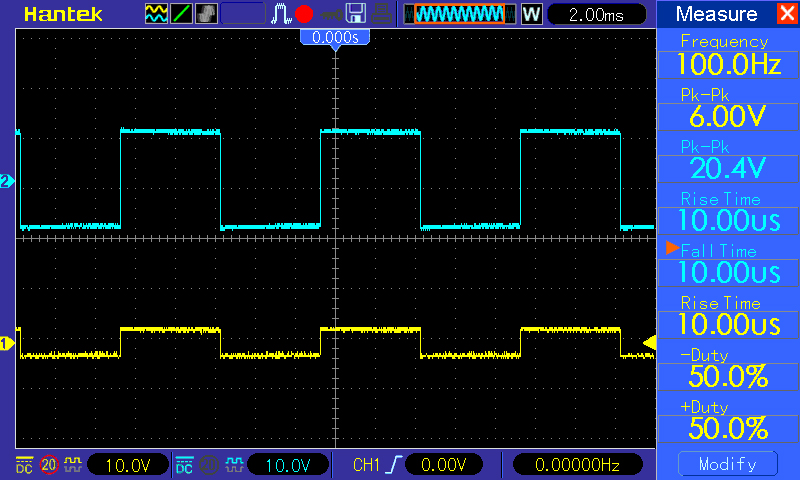

Pomiar 3: f=100Hz

Pomiar 3: f=100Hz

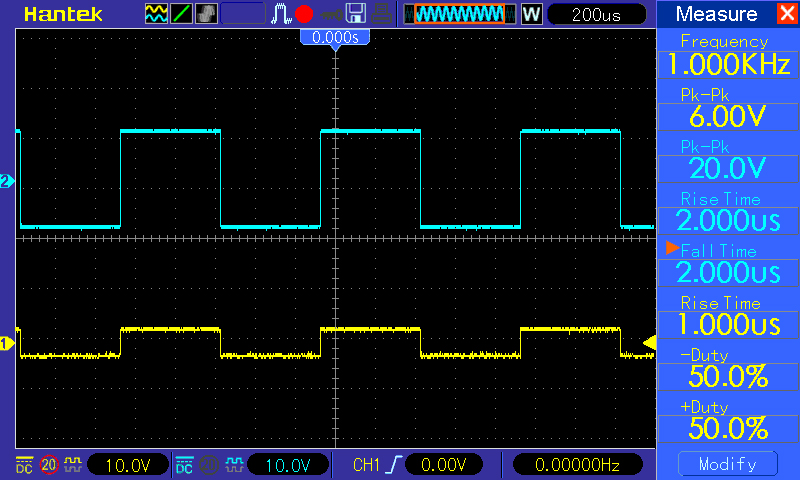

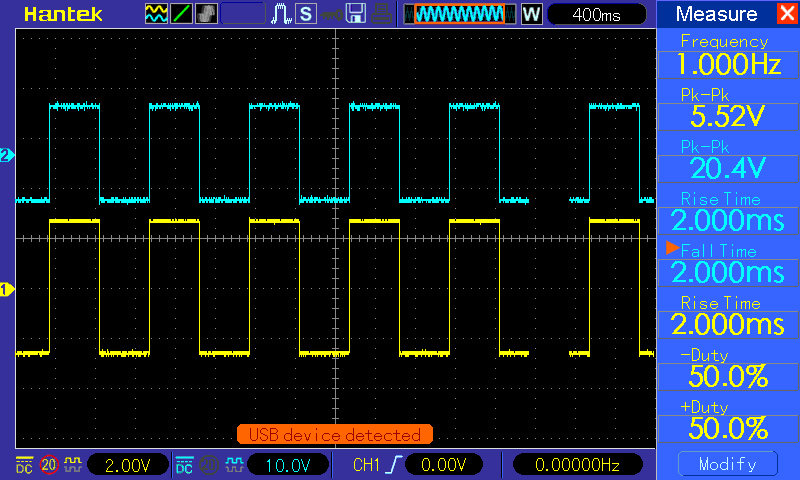

Pomiar 4: f=1kHz, amplituda 5V

Pomiar 4: f=1kHz

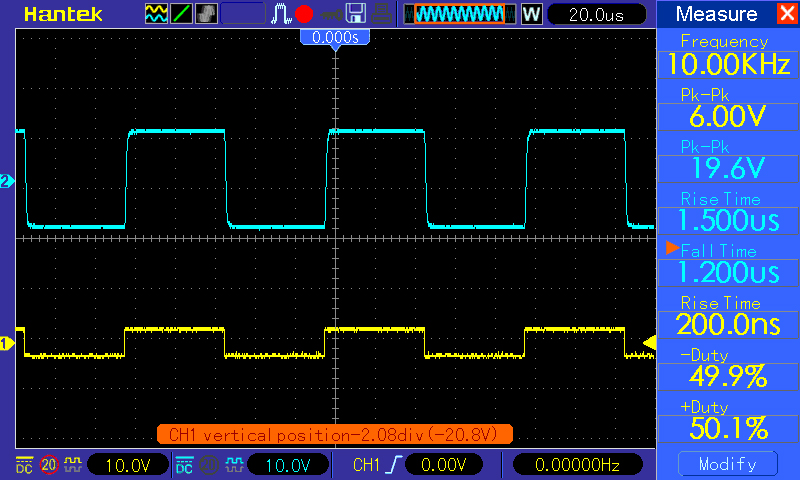

Pomiar 5: f=10kHz

Pomiar 5: f=10kHz

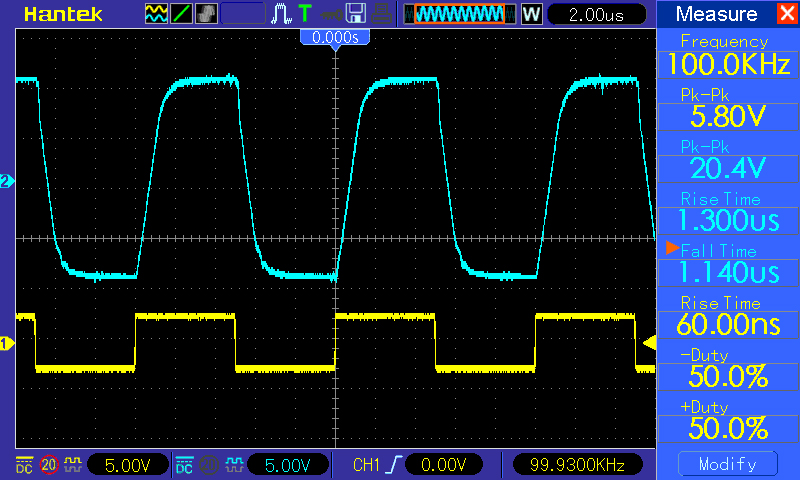

Pomiar 5: f=100kHz

Pomiar 6: f=100kHz

Po przekroczeniu zakresu 50 kHz, sygnał jest nadal wzmacniany x4.

Istnieje możliwość zmiany wzmocnienia sygnału, poniżej zamieszczone sa pomiary dla wzmocnienia x1 oraz x2. Ustawiona amplituda na generatorze to 5V i częstotliwość 1kHz.

Wzmocnienie razy 1

Wzmocnienie razy 1

Wzmocnienie razy 2

Wzmocnienie razy 2

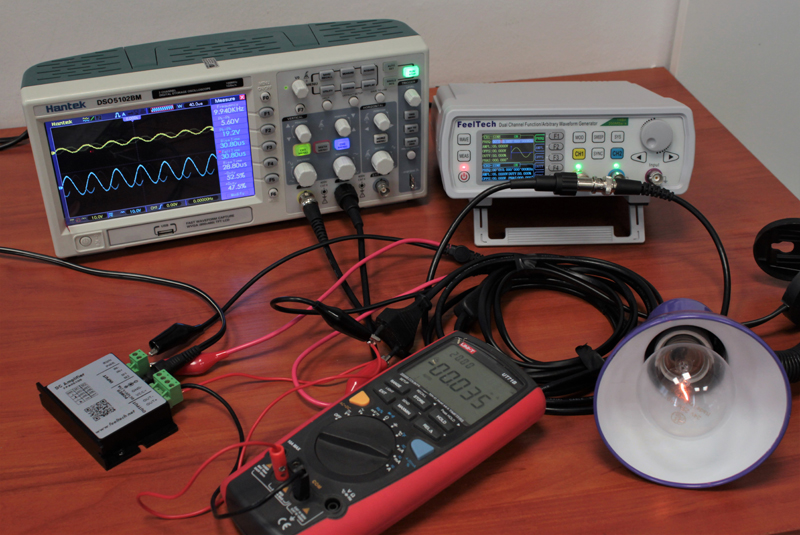

Poniżej został zmontowany układ z obciążeniem – jest nim żarówka 24V o mocy 25W. Aby dokonać pomiaru natężenia prądu, w szereg został dołączony amperomierz.

Uklad pomiarowy z obciazeniem

Układ pomiarowy z obciążeniem
