Przetwornica napięcia 12V Step Up

Przetwornica napięcia 12V Step Up

W ofercie firmy Gotronik znajduję się przetwornica napięcia 12V Step up. Jest to impulsowa przetwornica DC-DC, podwyższająca napięcie na wyjściu. Maksymalna moc wyjściowa to 8 W. Przetwornica charakteryzuje się dużą sprawnością około 90%. Zakres napięcia wejściowego zawiera się w granicach 2V – 6V. Aby móc korzystać z przetwornicy, należy przylutować przewody zasilające jak i wyjściowe. Istnieje możliwość przylutowania złącza USB, co pozwala na uzyskanie 12V napięcia stałego z portu USB.







Dane techniczne:
  • impulsowa przetwornica napięcia DC-DC
  • przetwornica podwyższająca napięcie
    step-up boost
  • zakres napięcia wejściowego: od 2 do 6V
  • napięcie wyjściowe: 12V
    nieregulowane
  • maksymalna moc wyjściowa: 8W

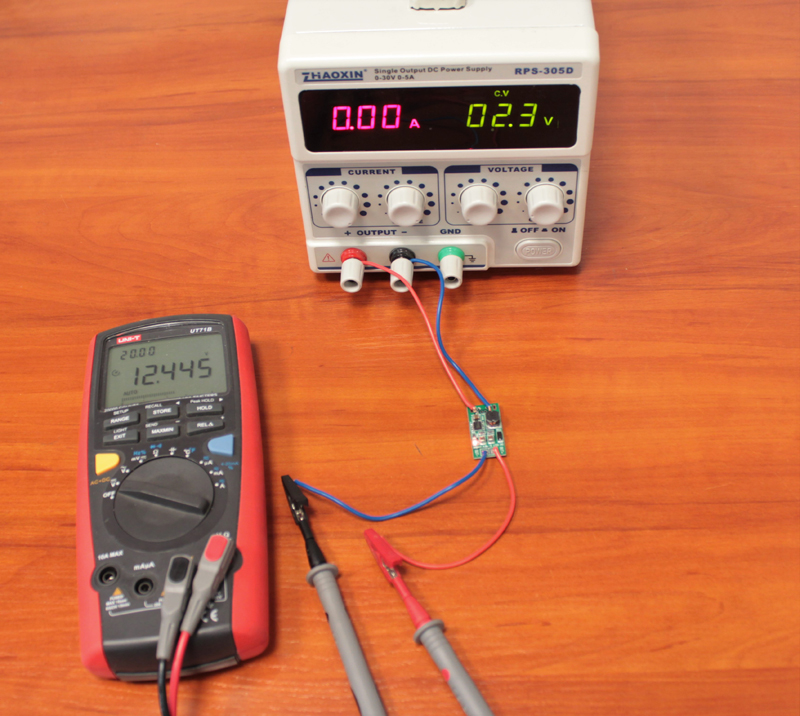

Pomiar napięcia wyjściowego bez obciążenia:

Pomiar napięcia wyjściowego bez obciążenia

Pomiar napięcia wyjściowego bez obciążenia

Na początku należy przylutować przewody. Do zmontowania układu  Wartości napięć wyjściowych zostały zmierzone dla różnych napięć wejściowych.



Stabilność napięcia wyjściowego w funkcji wartości napięcia wejściowego

Uwe [V] Uwy [V]
2 12,44
2,5 12,44
3 12,44
3,5 12,44
4 12,43
4,5 12,43
5 12,42
5,5 12,41
6 12,4



Zależność napięcia wejściowego od napięcia zasilania

Zależność napięcia wejściowego od napięcia zasilania

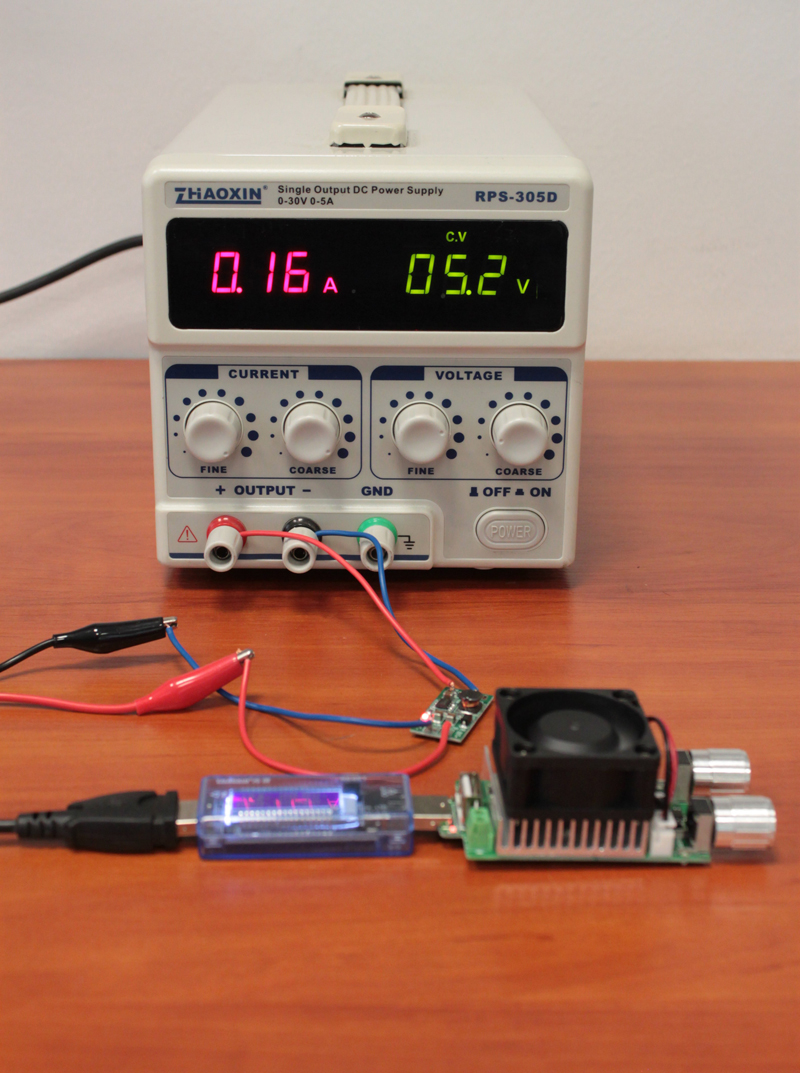

Pomiar napięcia wyjściowego z obciążeniem:

Do pomiaru napięcia wyjściowego z obciążeniem został wykorzystany moduł elektronicznego obciążenia USB 35W,miernik napięcia i prądu USB oraz zasilacz Zhaoxin RPS-305D.

Pomiar napięcia z obciążeniem

Pomiar napięcia z obciążeniem

Pomiar napięcia z obciążeniem

Pomiar napięcia z obciążeniem

Pomiar napięcia wyjściowego z obciążeniem

Pomiar napięcia wyjściowego z obciążeniem
