Elektroniczna syrena

Elektroniczna syrena

Przygotowaliśmy instrukcje montażu krok po kroku elektronicznej syreny. Układ wymaga zasilania w zakresie od 4,5 do 5 V prądu stałego (DC). Do modułu (zamiast proponowanych w instrukcji goldpinów) możesz przylutować dwa przewody, czerwony i czarny, aby doprowadzić zasilanie do układu. Moduł jest mały, jego wymiary wynoszą 48 x 42 mm. Obsługa urządzenia jest bardzo prosta. Po zasileniu układu działa od razu. Odpowiednia konfiguracją switchów odpowiada jednemu, konkretnemu dźwiękowi. Poniżej znajdziesz informację jak ustawić przełączniki, aby uzyskać konkretny sygnał. Instrukcję montażową rozpoczniemy od listy elementów. Gdy sprawdzisz, czy wszystkie posiadasz i je pogrupujesz, możesz przystępować do pracy na układem.

Ustaw odpowiedni przełączniki, aby uzyskać wybrany sygnał:

0000: Odgłos karabinu maszynowego
0001: Odgłos wozu strażackiego
0010: Odgłos karetki
0011: Odgłos policji
0100: Odgłos świerszczy
0101: Alarm
0110: Sygnał elektroniczny
0111: Koh (ang)
1000: Odgłos insekta
1001: Gwizdanie
1010: Odgłos telegrafu
1011: Odgłos ptaka
1100: Strzelanina
1101: Alarm samochodowy
1110: Instrument basowy
1111: Odgłos wyścigów

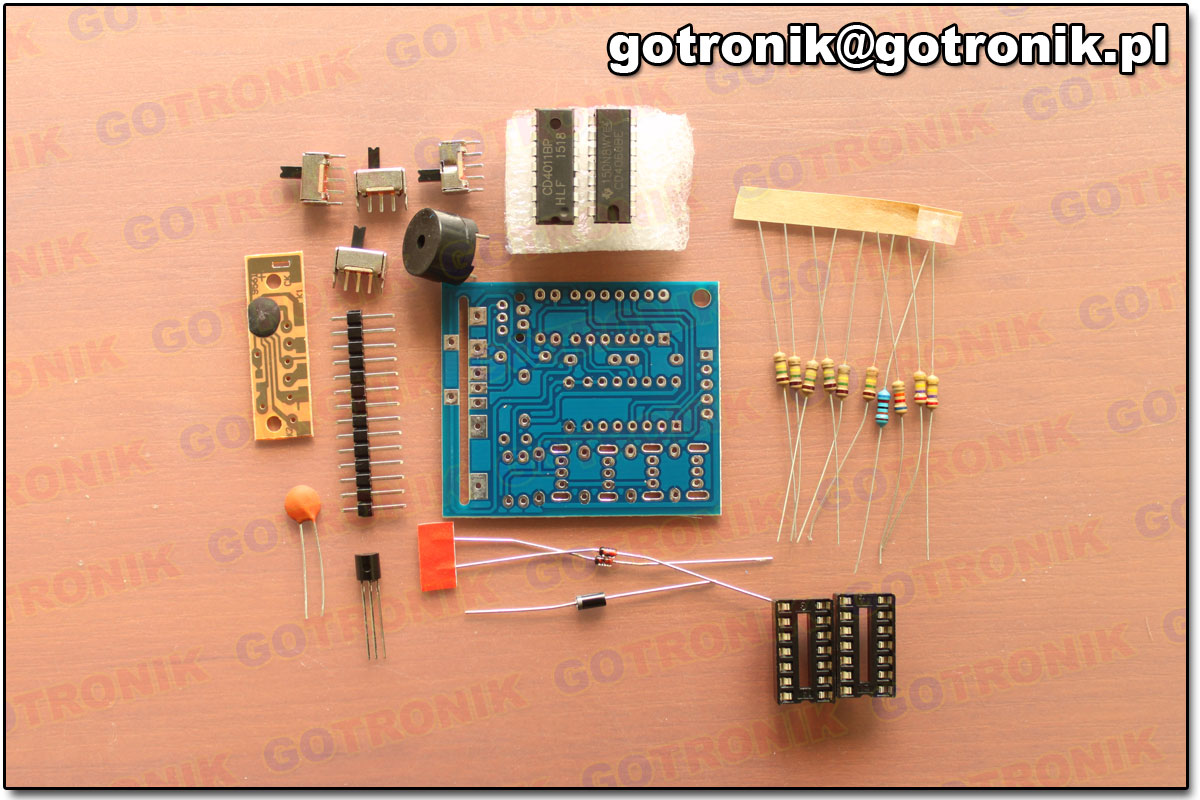

Pogrupowane elementy

Pogrupowane elementy

Lista elementów:

  • rezystory 62 kOhm, 150 kOhm, 270 kOhm
  • CD4066
  • CD4011
  • podstawka pod CD4066
  • podstawka pod CD4011
  • buzzer
  • kondensator 104
  • listwa golpin
  • 4 przełączniki
  • 2 diody 4148
  • dioda 4007
  • tranzystor 8050
  • płtyka mała PCB
  • płytka PCB
Ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska –TAK
  • opis montażowy na płytce drukowanej – TAK
  • schemat ideowy – NIE
  • schemat montażowy – TAK nadrukowany na płytce drukowanej
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce, sprawdzamy wartości danych elementów i lutujemy. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

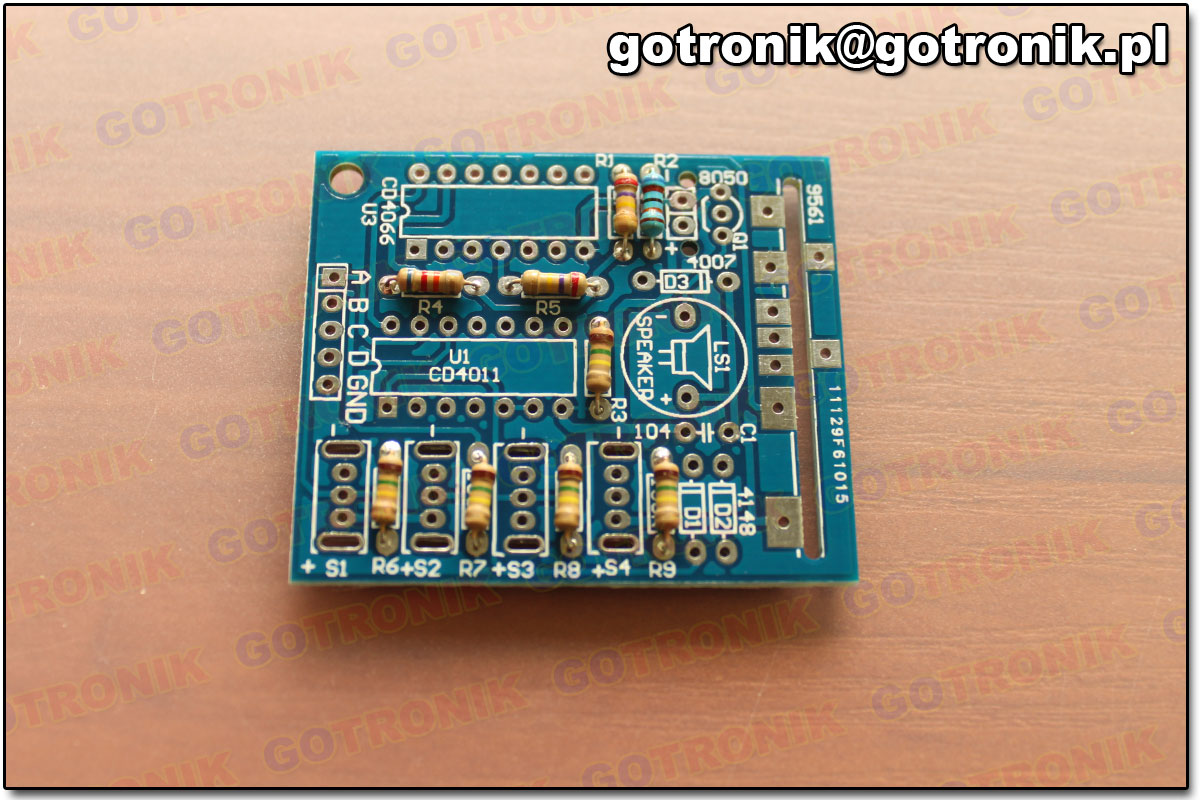

KROK 1

W tym kroku wlutujemy najniższe elementy. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy. Nadmiar wyprowadzenia rezystorów obetnij, ale nie wyrzucaj!! Będzie nam potrzebne w kroku numer 9.



Krok 1

Krok 1

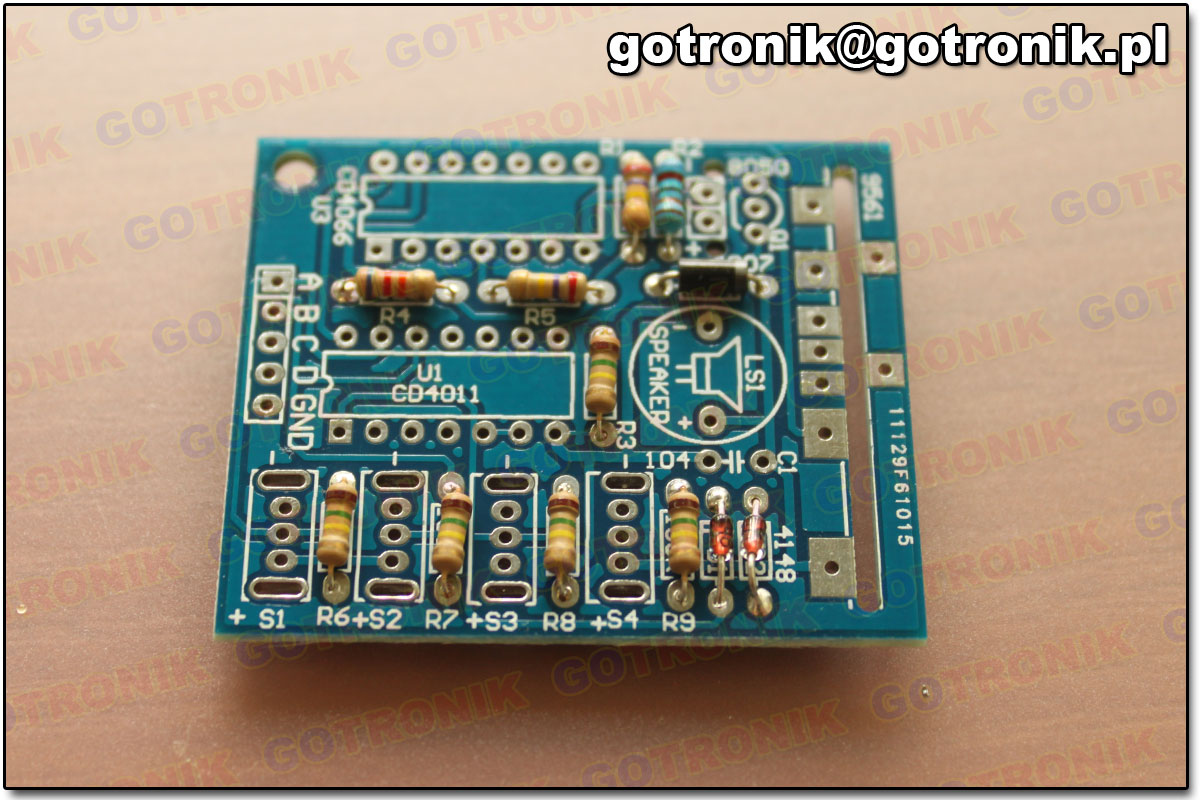

KROK 2

Wlutuj trzy diody. Pamiętaj aby zachować polaryzację! Jest ona zaznaczona na płytce PCB.

Krok 2

Krok 2

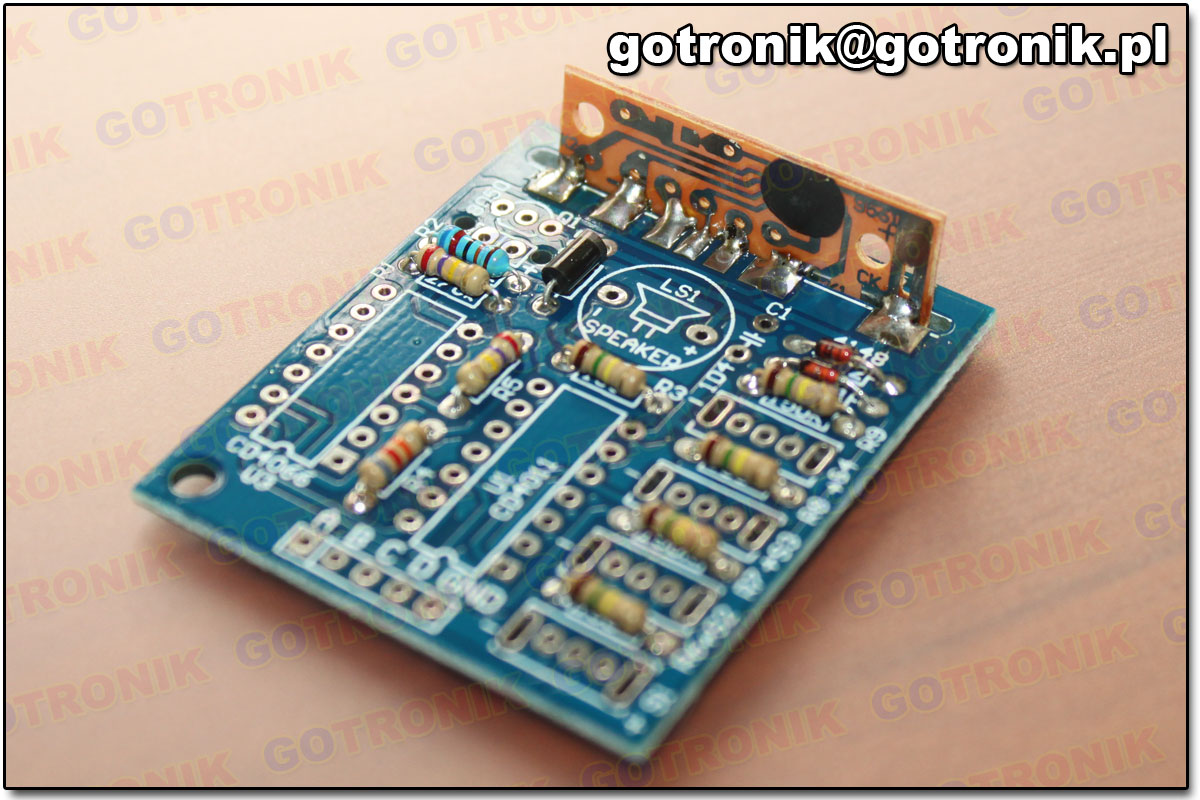

KROK 3

Lutuj mniejszą płytkę PCB, tak jak przedstawiono to na poniższym zdjęciu.

Krok 3

Krok 3

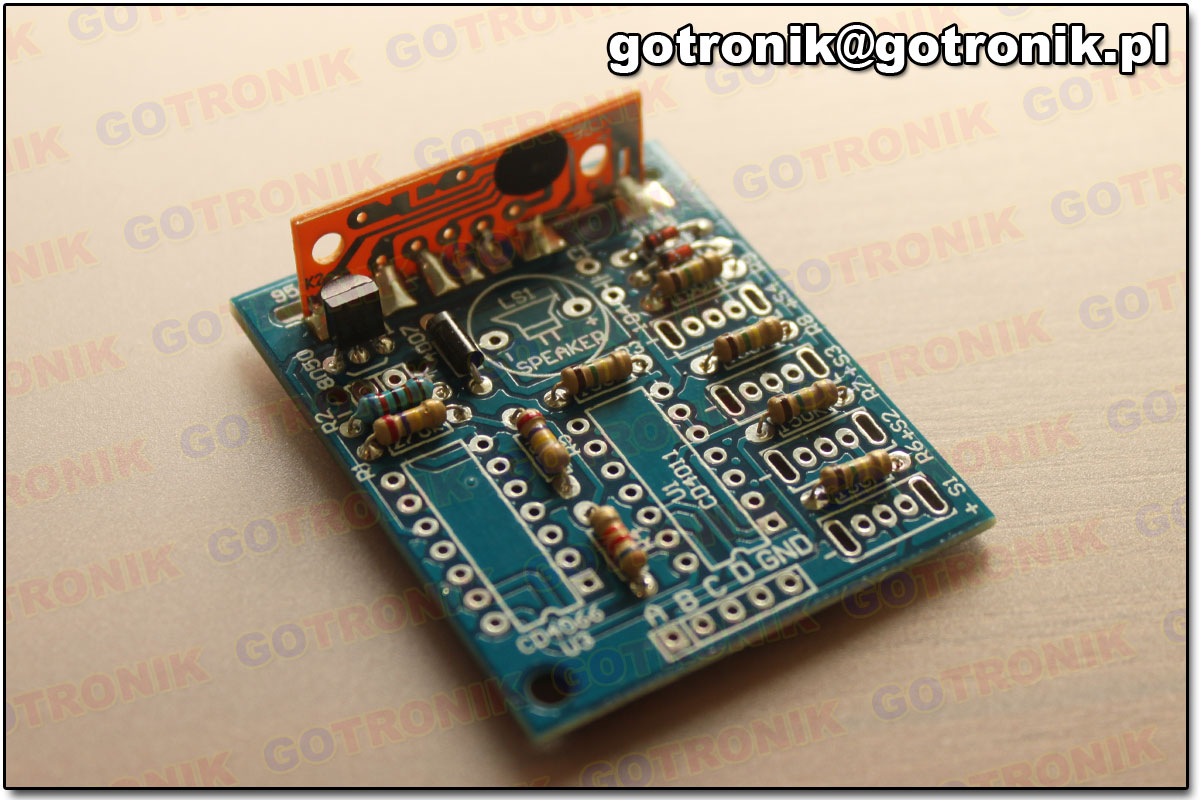

KROK 4

Wlutuj tranzystor. Aby nie pomylić stron, przyjrzyj się jak oznaczono go na płytce.

Krok 4

Krok 4

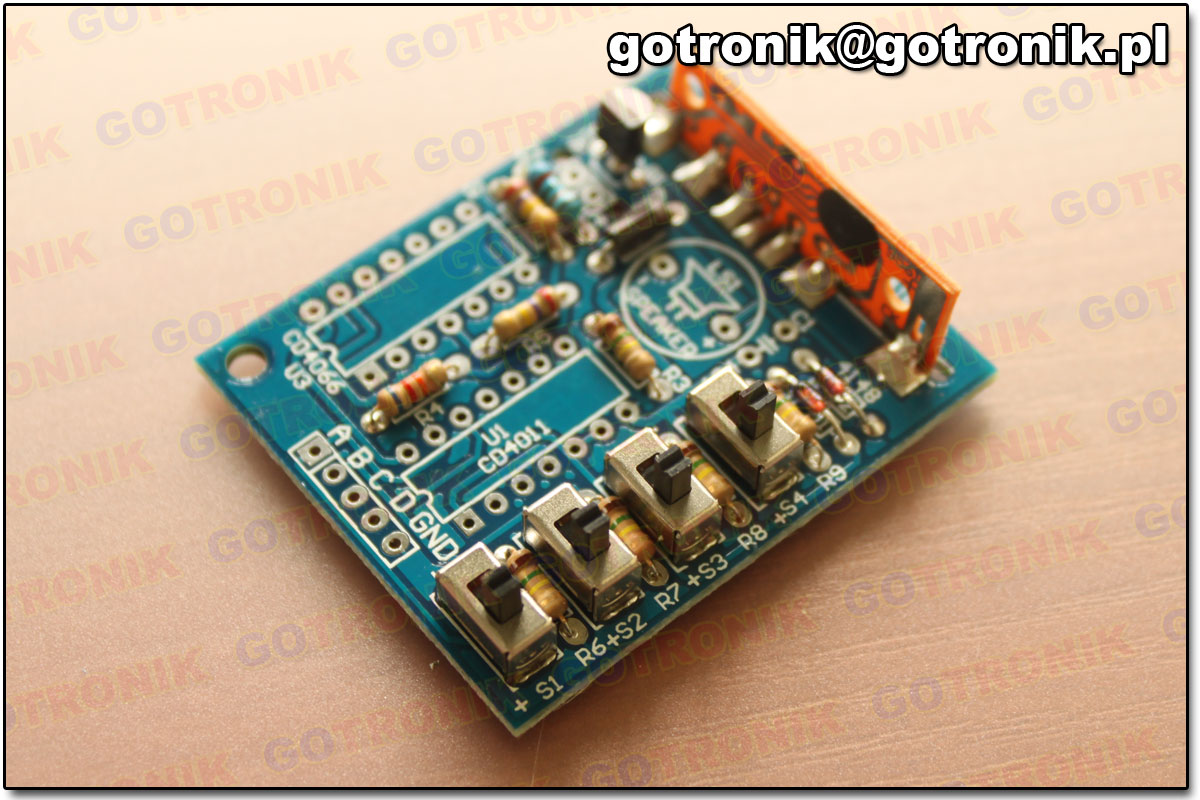

KROK 5

Możesz już wlutować przełączniki. Ustaw je równo i lutuj.

Krok 5

Krok 5

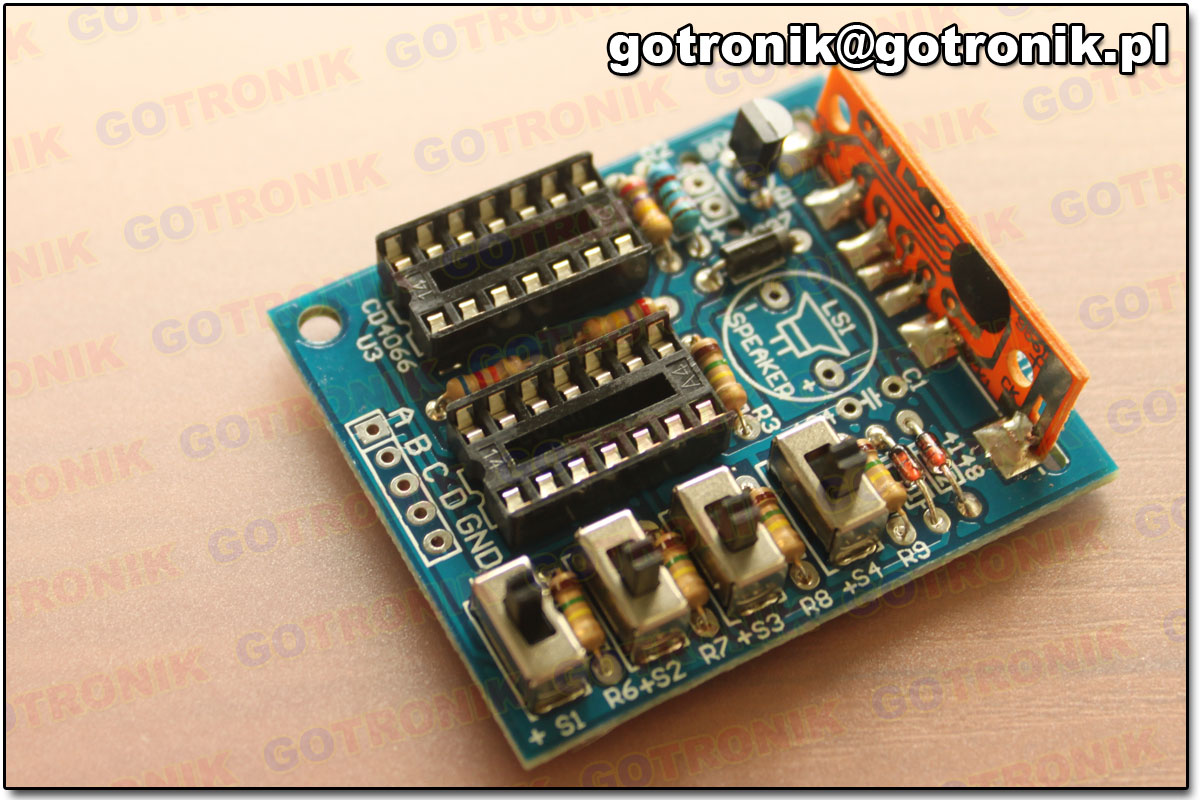

KROK 6

W tym kroku wlutujemy podstawki pod układy.

Krok 6

Krok 6

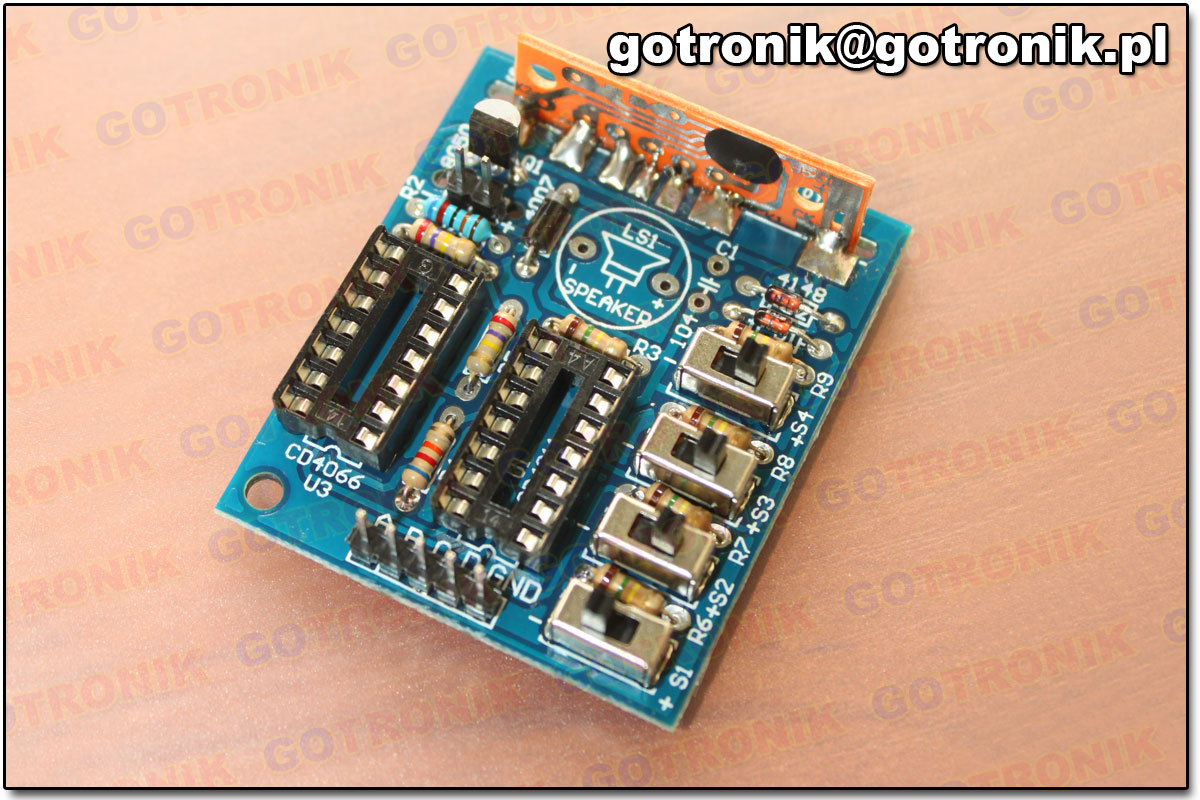

KROK 7

Obetnij listwę godpin i przylutuj podtrzymując (żeby było równo).

Krok 7

Krok 7

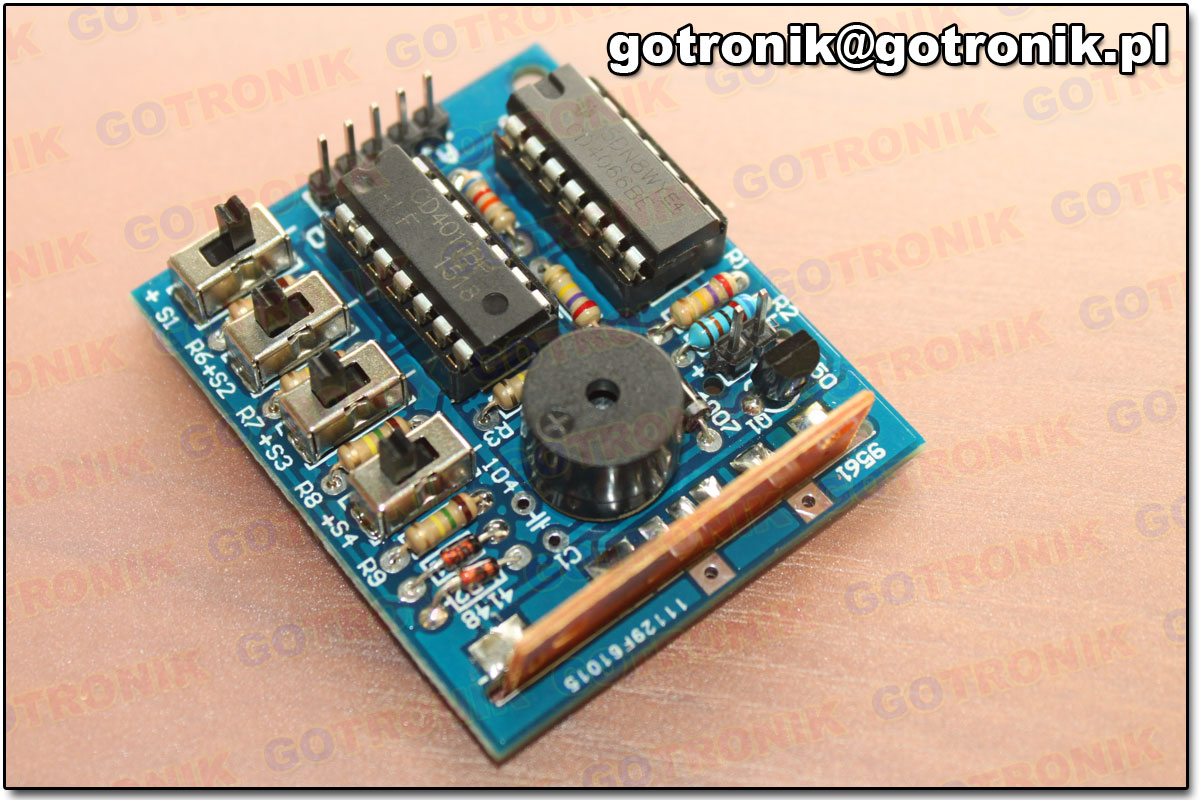

KROK 8

Moduł prawie skończony. Brakuje buzzera. Zachowaj polaryzację! „+” oznaczono na elemencie i na płytce PCB.

Krok 8

Krok 8

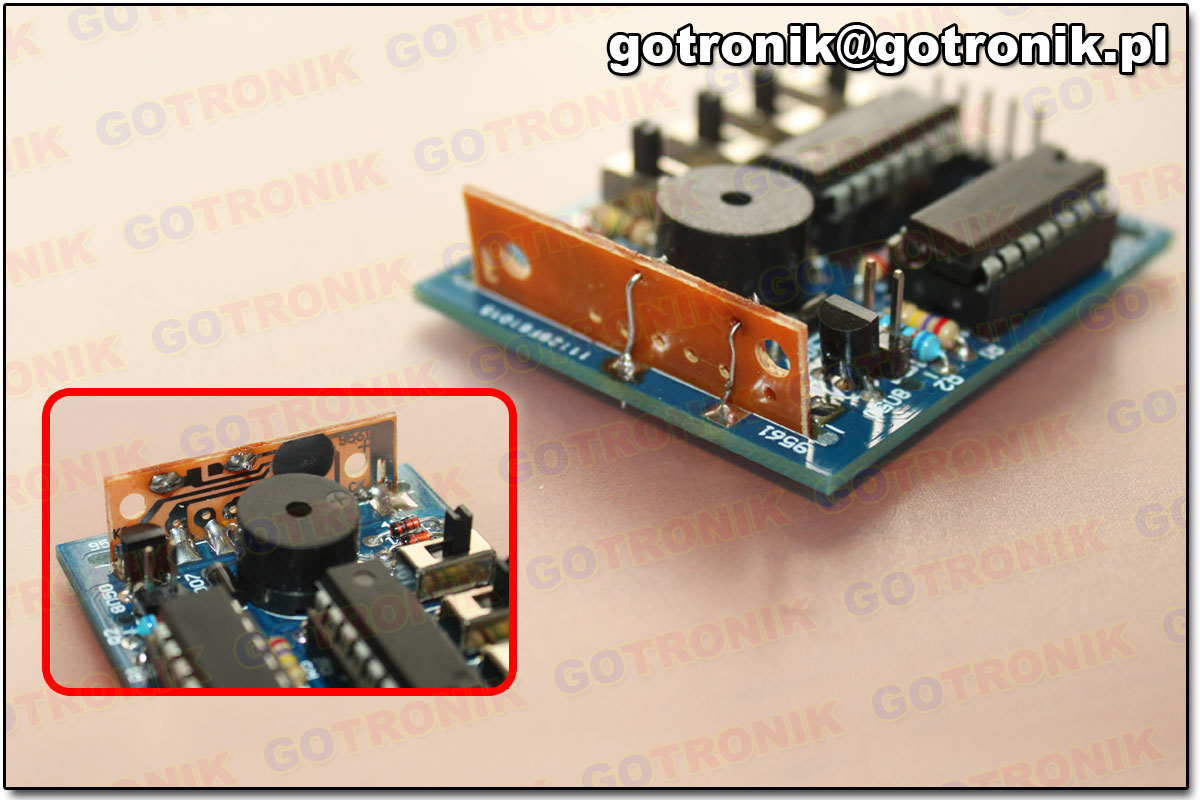

KROK 9

Po pierwszym kroku miałeś zostawić odcięte wyprowadzenie rezystora. Teraz wykorzystamy je do zrobienia dwóch zworek. Obetnij je na odpowiednią długość i wlutuj.

Krok 9

Krok 9

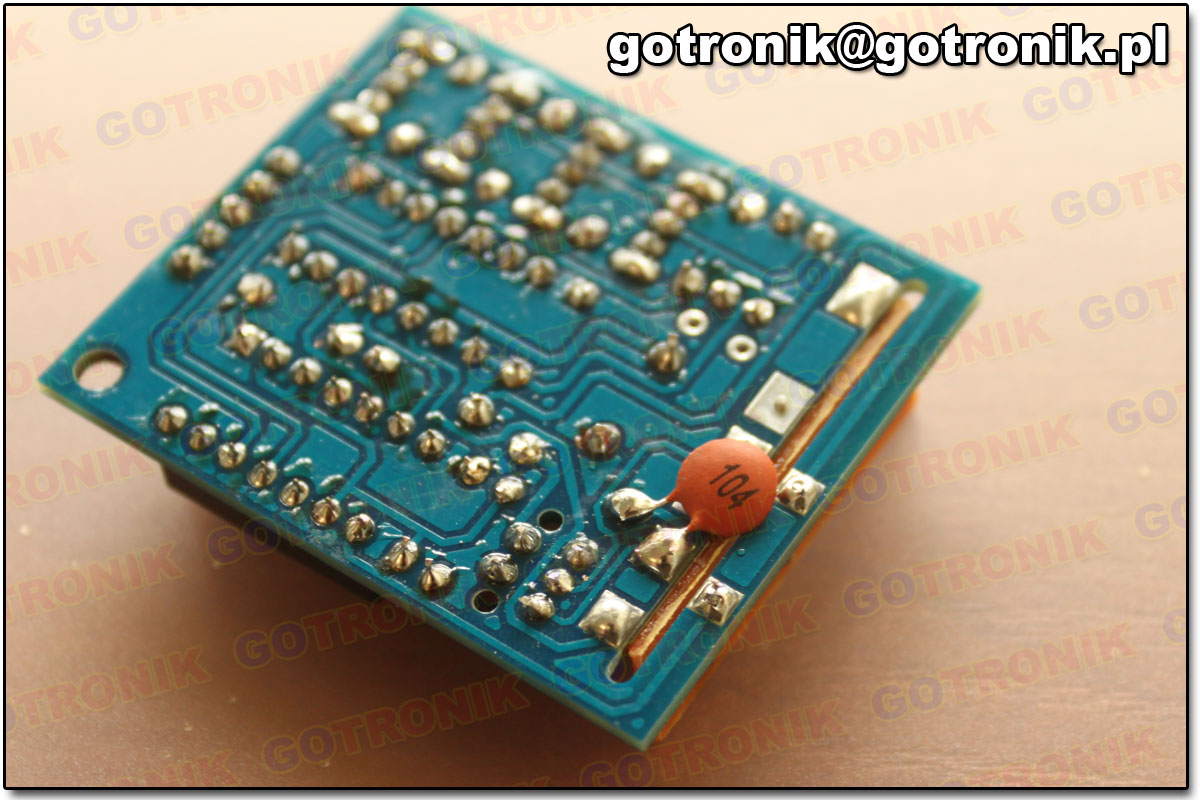

KROK 10

Na sam koniec przytnij wyprowadzenia kondensatora ceramicznego i przylutuj go na odwrocie płytki PCB. Układ gotowy. Podłącz zasilanie i sprawdź czy działa.

Krok 10

Krok 10

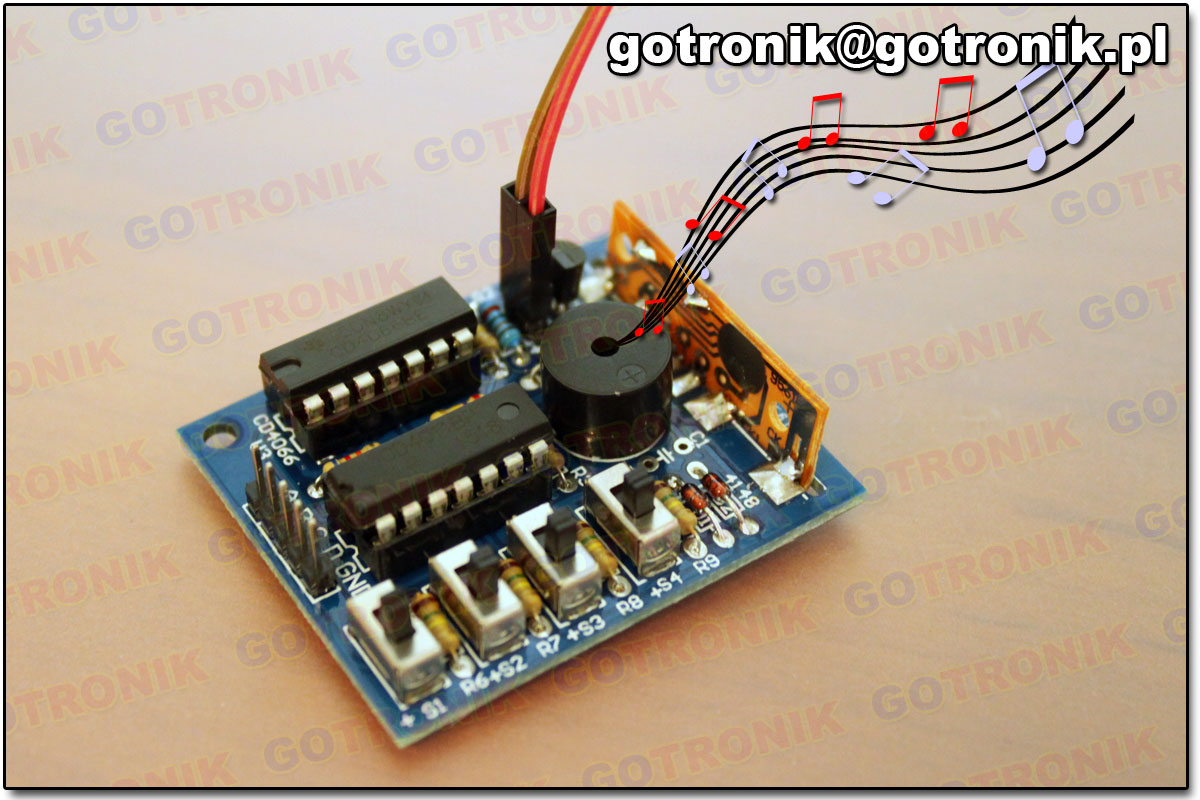

Teraz podłącz zasilanie w zakresie od 4,5 do 5 V. Tak jak wskazuje to poniższa grafika (czerwony przewód to +, brązowy -). Układ nie wymaga uruchomienia. Działa od razu. Odpowiednia konfiguracją switchów odpowiada jednemu, konkretnemu dźwiękowi.

Podłączenie zasilania

Podłączenie zasilania
