Zmontujemy dziś zegarek elektroniczny z termometrem. Ten zestaw do samodzielnego montażu zakupisz w naszym sklepie GOTRONIK. Zegarek posiada funkcję budzika i pomiaru temperatury. Na wyświetlaczu cyklicznie wyświetla się czas i temperatura. Do zestawu została dołączona transparentna obudowa, w której możemy umieścić działający zegarek.

Układ wymaga zasilania napięciem stałym 5 V. Dołączone przewód USB, którym zapewnimy zasilanie układu, na przykład podłączając go do komputera.

Prace rozpoczniemy od sprawdzenia wszystkich elementów, które zawiera zakupiony zestaw. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe zmontowanie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać.

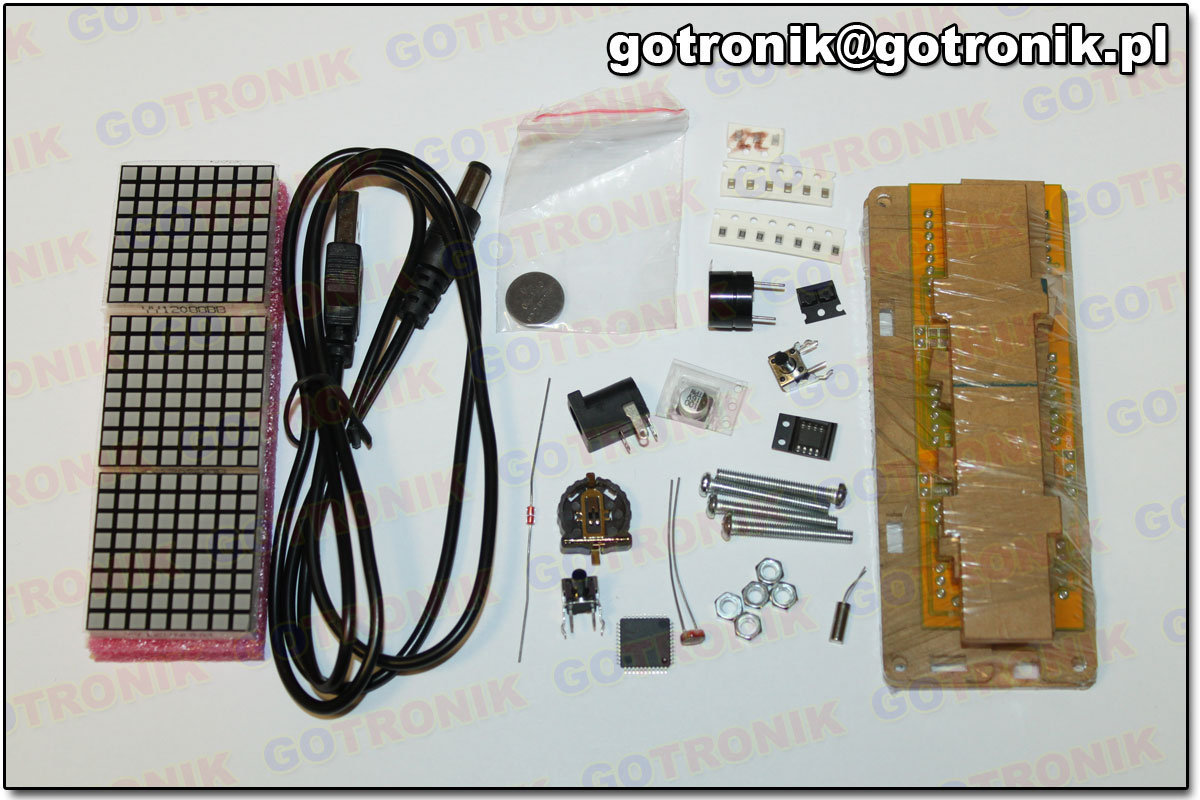

Pogrupowane elementy

Pogrupowane elementy

Lista elementów:

  • 6 rezystorów SMD 10 kOhm
  • STC15F2K16S2
  • podstawka pod baterię
  • bateria 3V
  • gniazdo zasilania DC005
  • kondensatory SMD 0.1 uF, 22 pF, 100 uF
  • tranzystor SMD S8550
  • buzzer
  • generator kwarcowy
  • DS1302
  • fotorezystor
  • termistor NTC
  • 2 przyciski
  • przewód zasilający USB
  • 6 elekemtów obudowy wraz ze śrubkami i nakrętkami
  • płytka PCB
Ocena stopnia trudności:
  • płytka dwustronna
  • solder-maska –TAK
  • opis montażowy na płytce drukowanej – TAK
  • schemat ideowy – NIE
  • schemat montażowy – TAK nadrukowany na płytce drukowanej
  • typ montażu: przewlekany THT i powieżchniowy SMD
  • elementy montowane powierzchniowo SMD: TAK
  • elementy wymagające zachowania polaryzacji: TAK

Lista potrzebnych narzędzi:

Opcjonalnie:

KROK 1

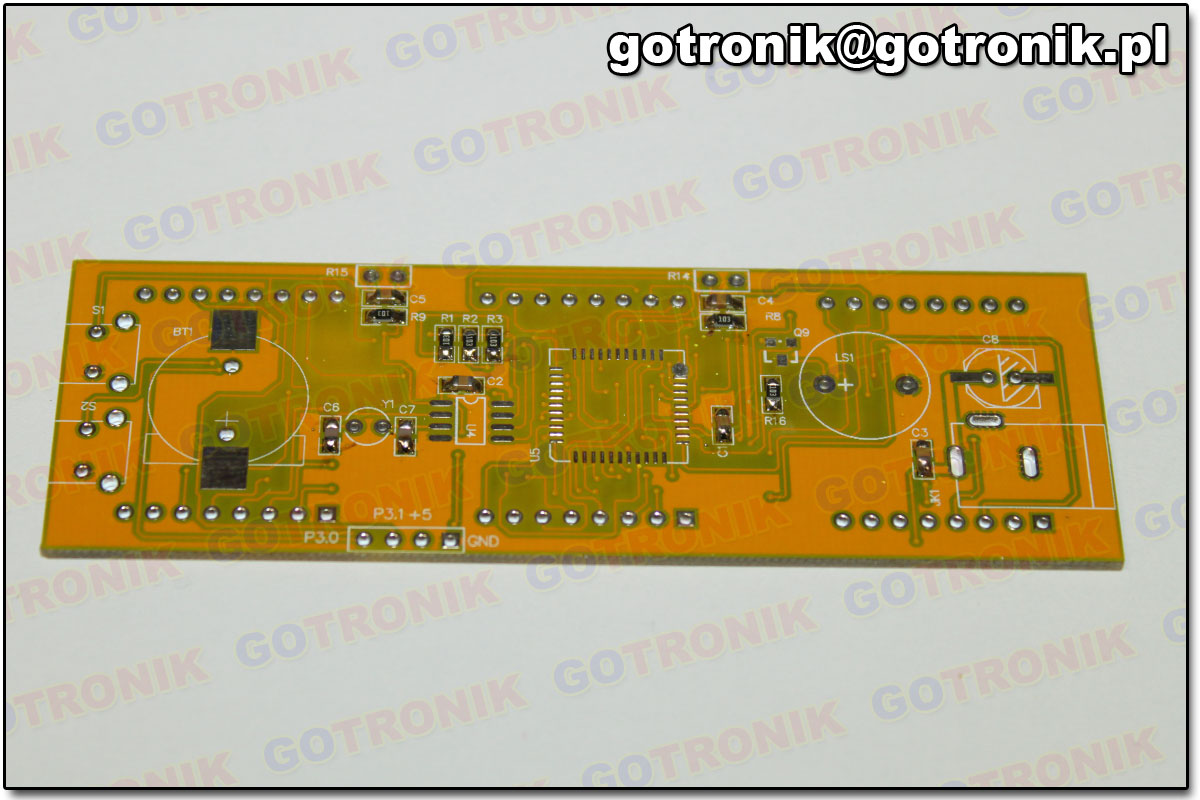

W tym kroku wlutujemy elementy SMD. Zaczniemy od rezystorów. Lutujemy R1, R2, R3, R8, R9, R16.

Przylutowane rezystory SMD

Przylutowane rezystory SMD

Następnie wlutujemy kondensatory 0.1 uF. UWAGA! Na elemencie nie ma podpisanej wartości, nie pomieszaj dwóch wartości. Masz je opisane na opakowaniu. Lutujemy je w miejsce C1, C2, C3, C4, C5.

Wlutowane kondensatory SMD

Wlutowane kondensatory SMD

Pozostały nam kondensatory 22 pF. Należy je przylutować w miejsce C6, C7.



Krok 1

Krok 1

KROK 2

Od najłatwiejszego do najbardziej pracochłonnego. Zaczniemy od tranzystora Q9, następnie DS1302, a na koniec mikrokontroler STC.

Krok 2

Krok 2

Przylutuj kondensator C8 zachowując właściwą polaryzację. Ułatwi to wycięcie na elemencie i to oznaczone na płytce PCB.

Przylutowany kondensator

Przylutowany kondensator

KROK 3

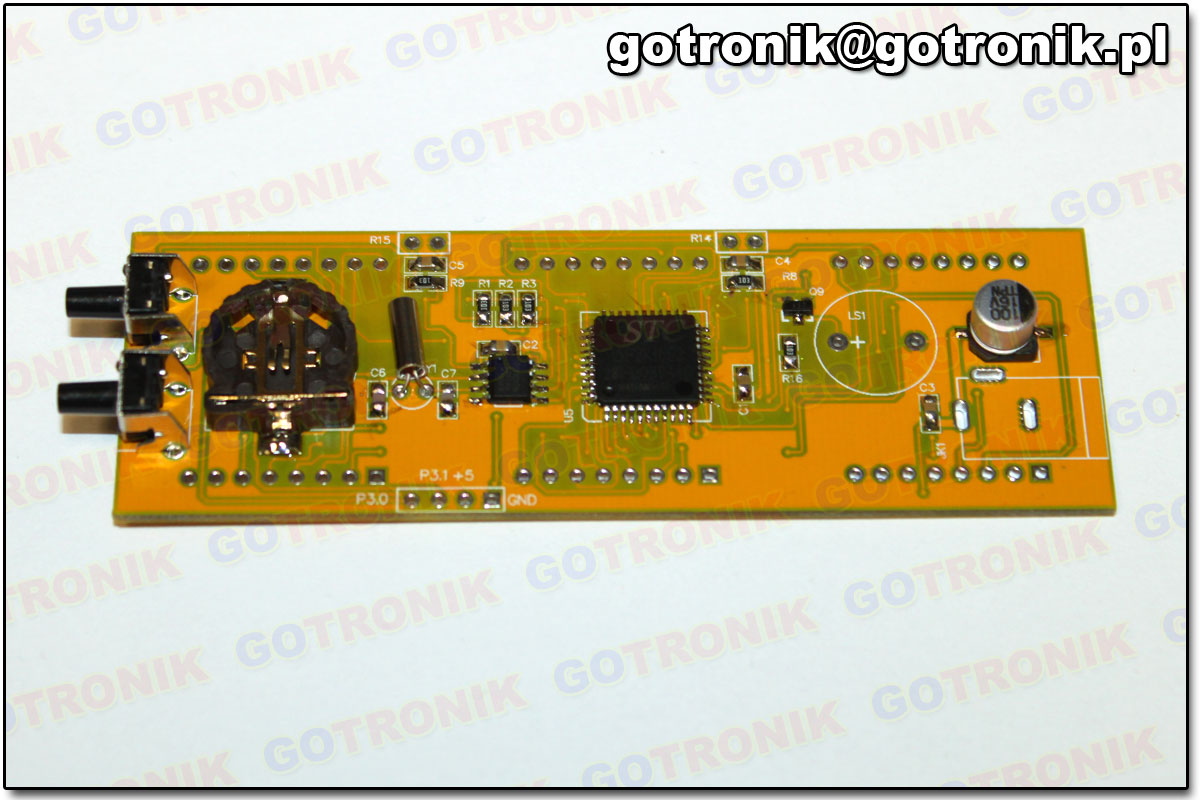

Przylutuj rezonator kwarcowy, dwa przyciski i podstawkę pod baterię. W przypadku podstawki, musisz uważać żeby wlutować ją poprawnie. Ułatwi to oznaczenie na płytce PCB.

Wlutowany rezonator kwarcowy

Wlutowany rezonator kwarcowy

KROK 4

Lutując termistor i fotorezystor weź pod uwagę, że trzeba zostawić dłuższe wyprowadzenia. Elementy te powinny później wystawać za obudowę.

Krok 4

Krok 4

KROK 5

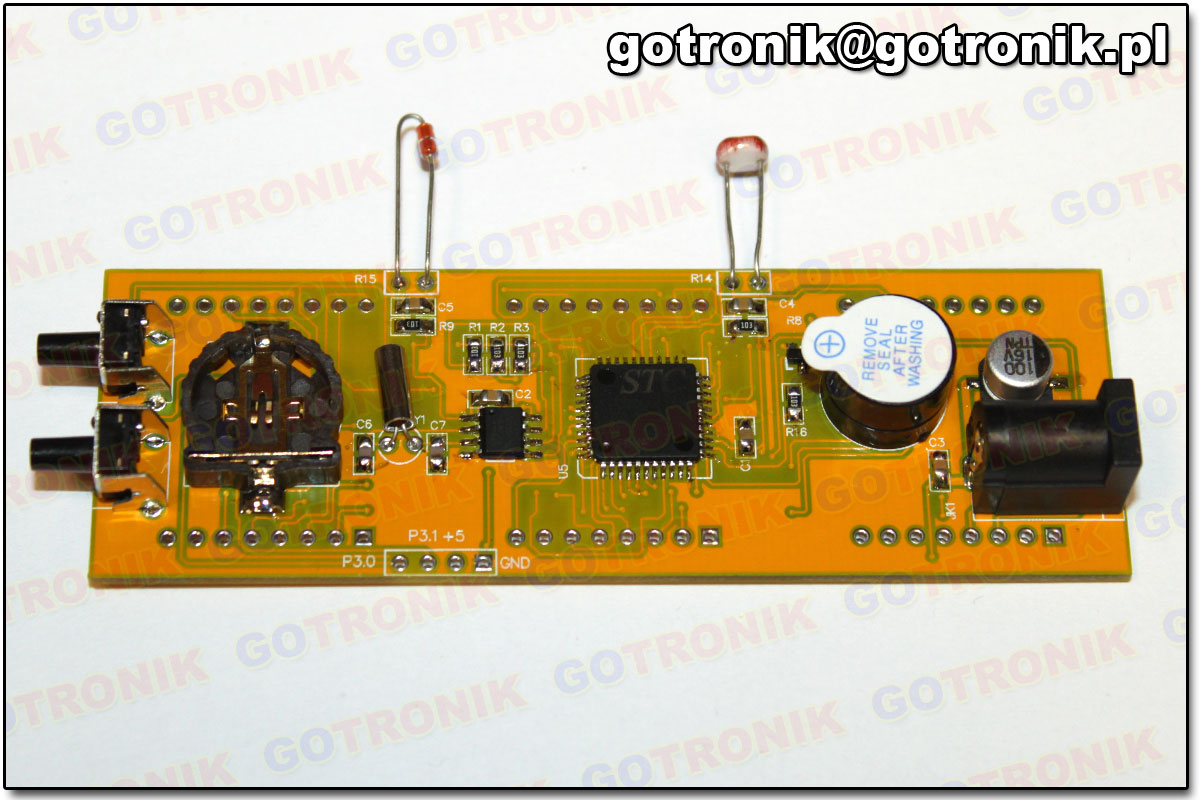

Zanim wlutujesz buzzer zorientuj się, które wyprowadzenie jest „+„. Na płytce PCB został oznaczony i na elemencie również. Następnie wlutuj gniazdo DC005.

Krok 5

Krok 5

KROK 6

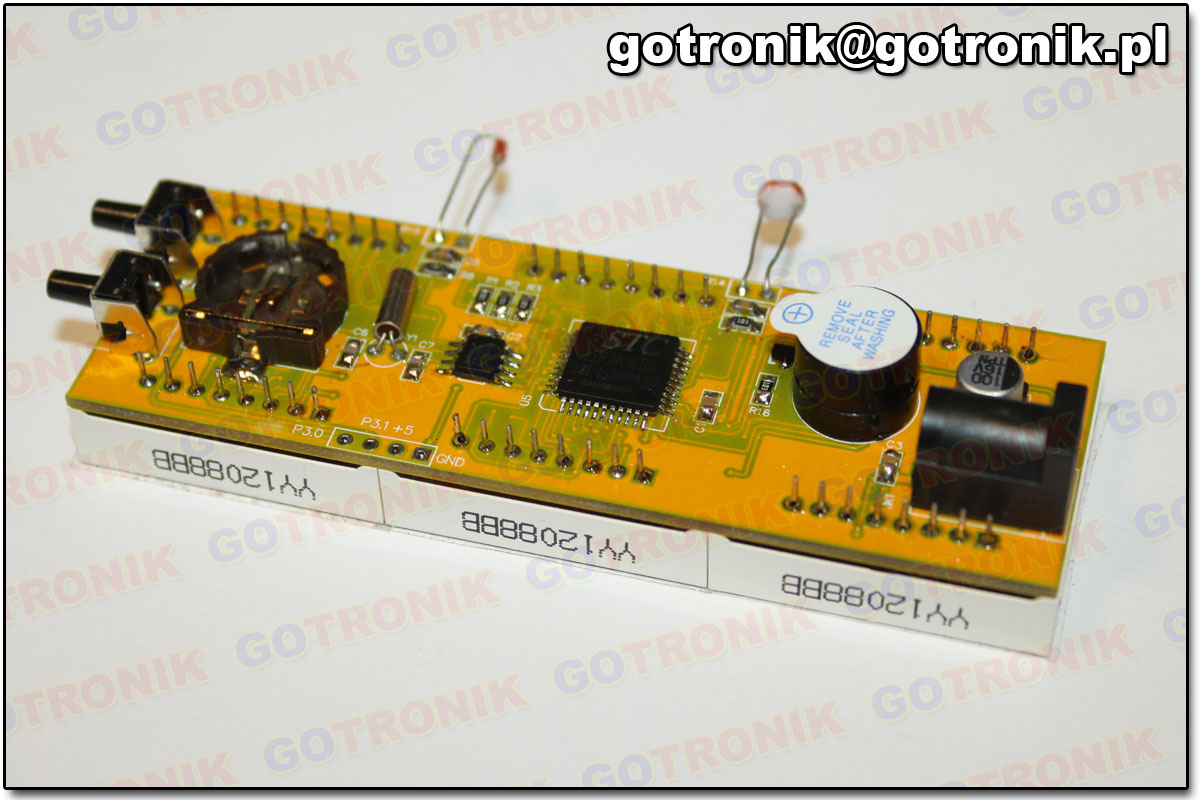

Pozostało już tylko przylutować wyświetlacze.

Krok 6

Krok 6

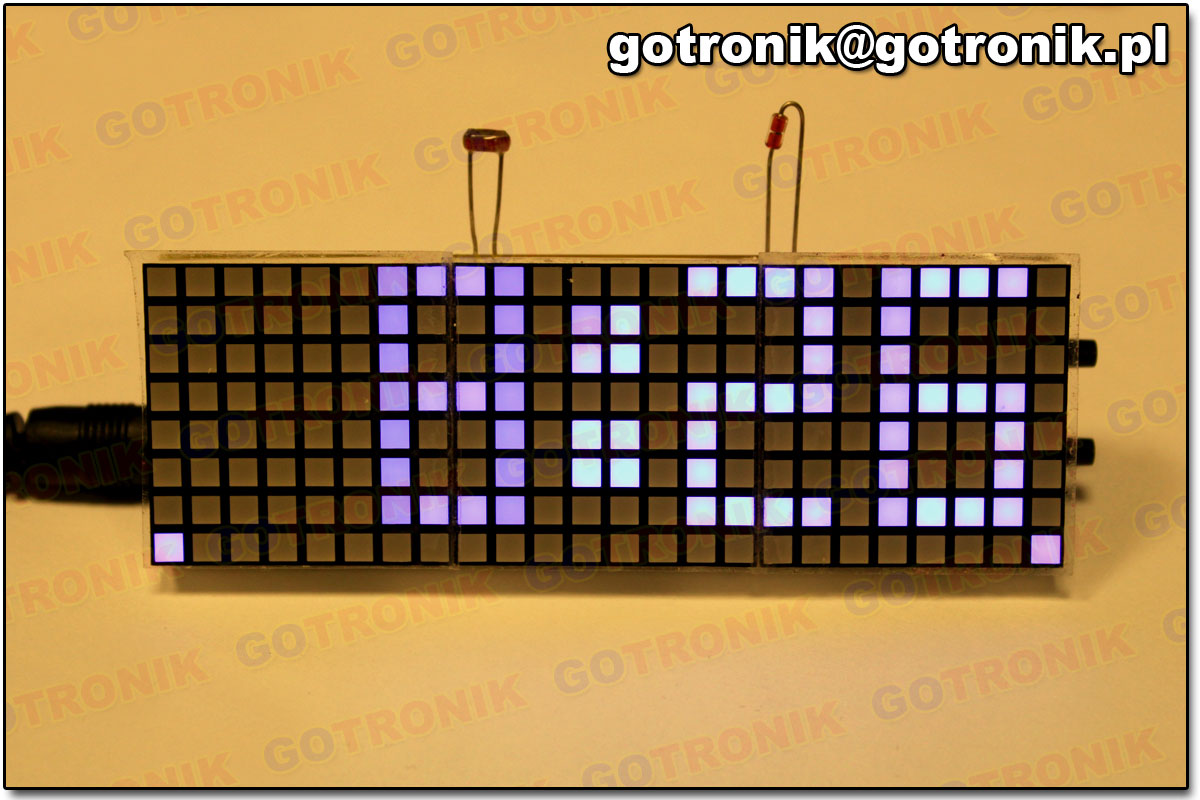

Umieść baterię w podstawce. Teraz przetestujemy czy zegarek działa, zanim skręcimy go w obudowie. Podłącz przewód USB, aby zasilić układ. Na wyświetlaczy pojawią się dwa serca, a następnie przyciskając odpowiednio przyciski ustawisz godzinę. Po zatwierdzeniu zegarek jest już gotowy.

Sprawdzenie działania

Sprawdzenie działania

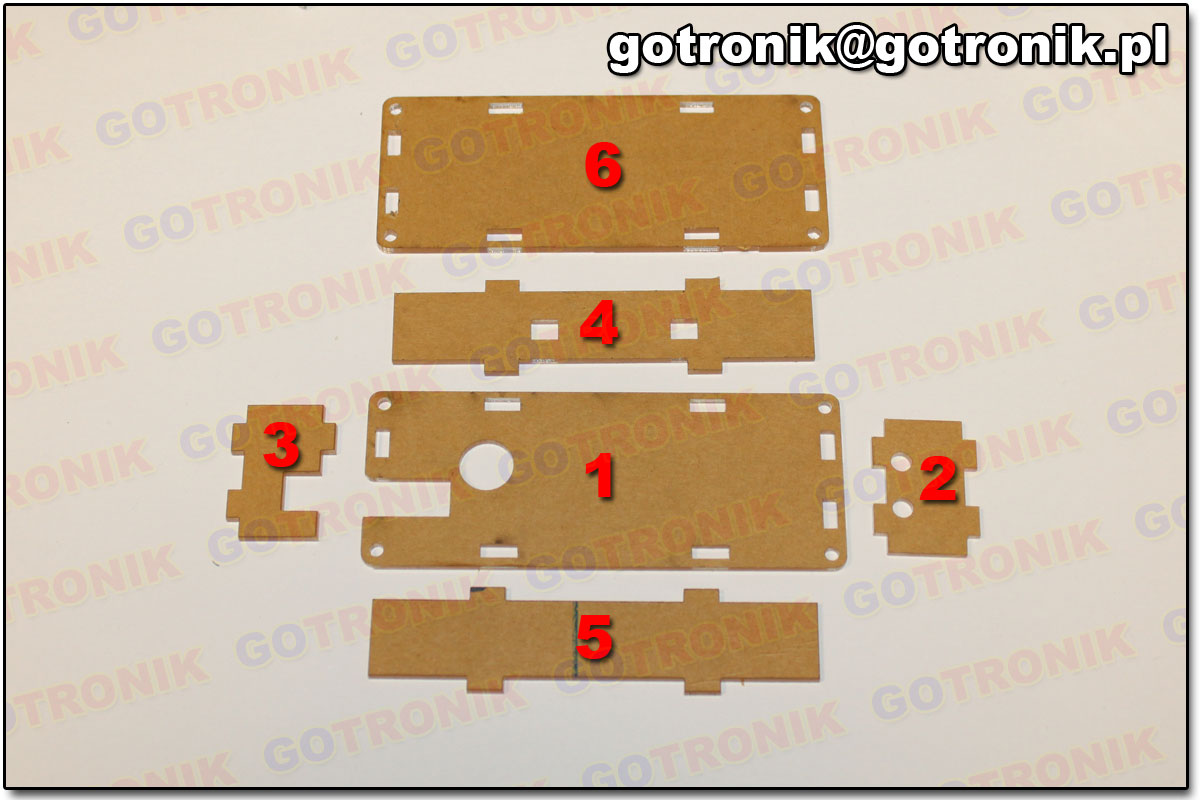

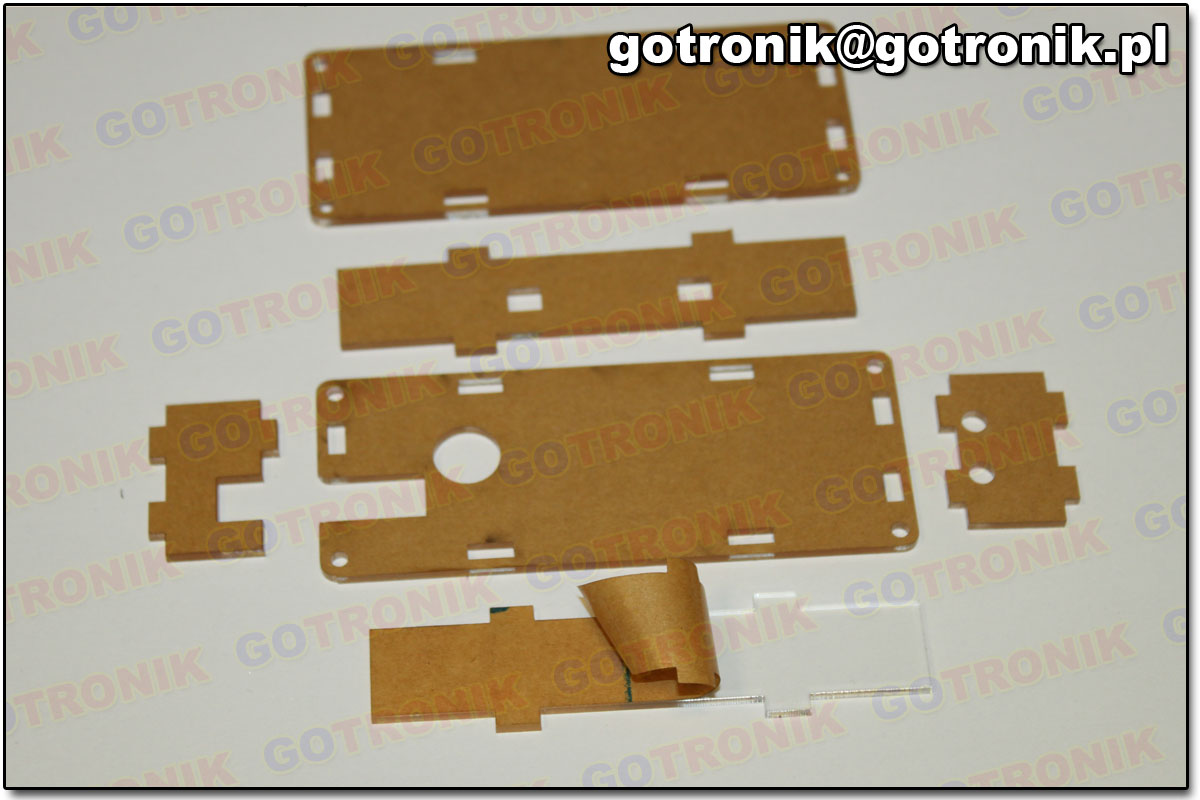

Teraz możemy przygotować obudowę dla zegarka. Rozłóż elementy obudowy, przyjrzyj się naszym oznaczeniom na grafice, później będziemy się do nich odwoływać.

Elementy obudowy

Elementy obudowy

KROK 1

Odklej papier ochronny z każdego elementu obudowy.

Krok 1

Krok 1

KROK 2

Na elemencie nr 1 umieść układ zegarka.

Krok 2

Krok 2

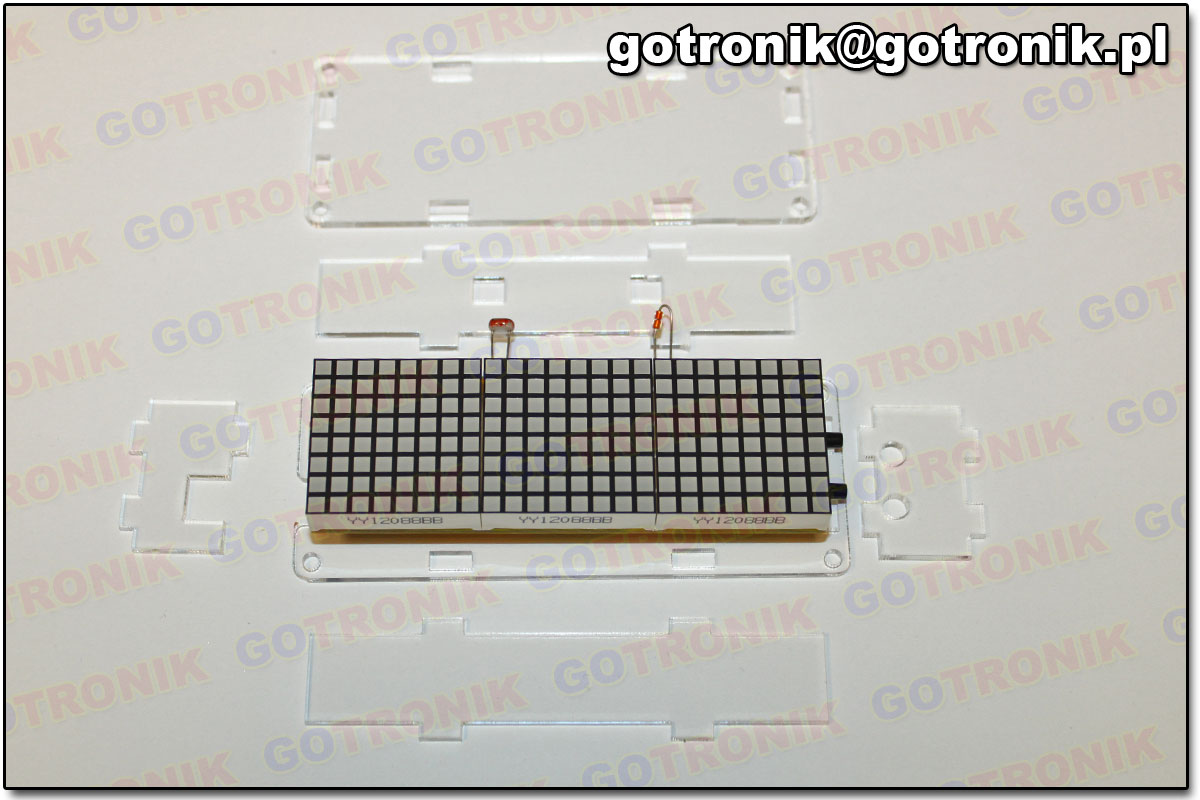

Teraz dołóż elementy nr 2 i 3, tak aby otwory pasowały.

Dołożone ściany boczne

Dołożone ściany boczne

KROK 3

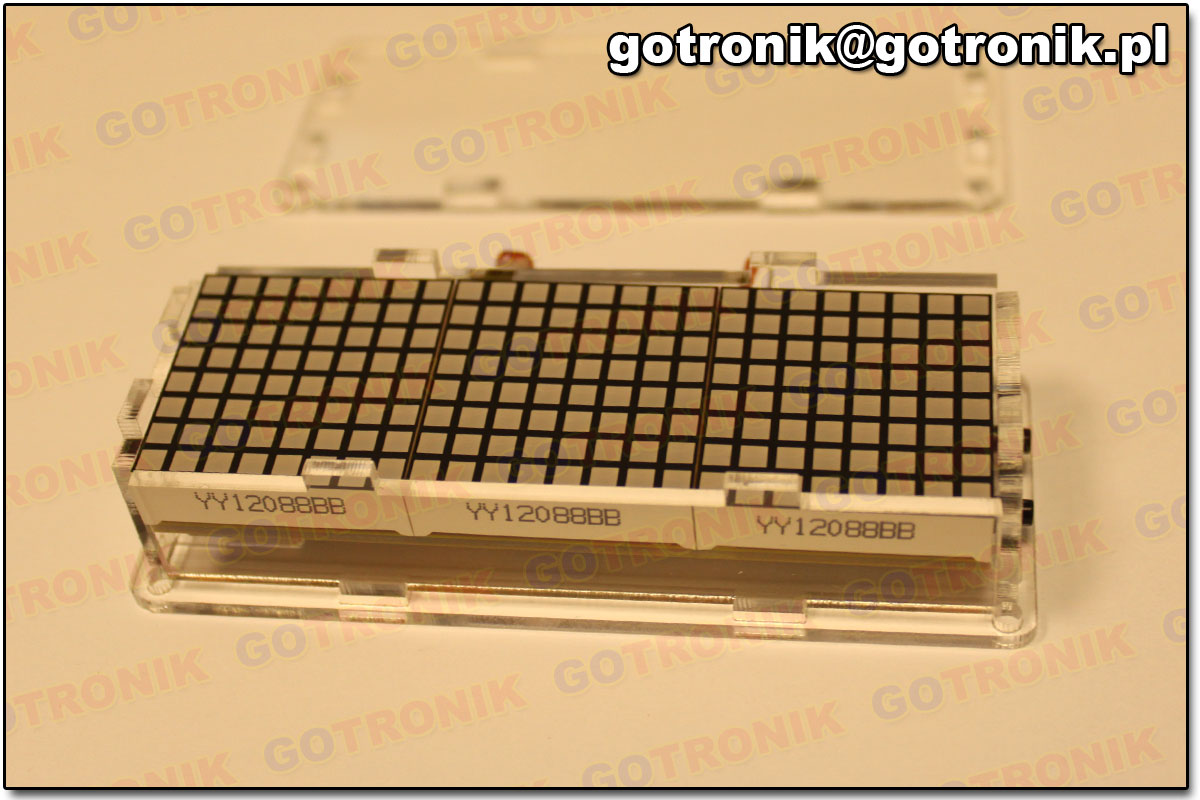

Dokładamy pozostałe dwa elementy obudowy nr 4 i 5.

Krok 3

Krok 3

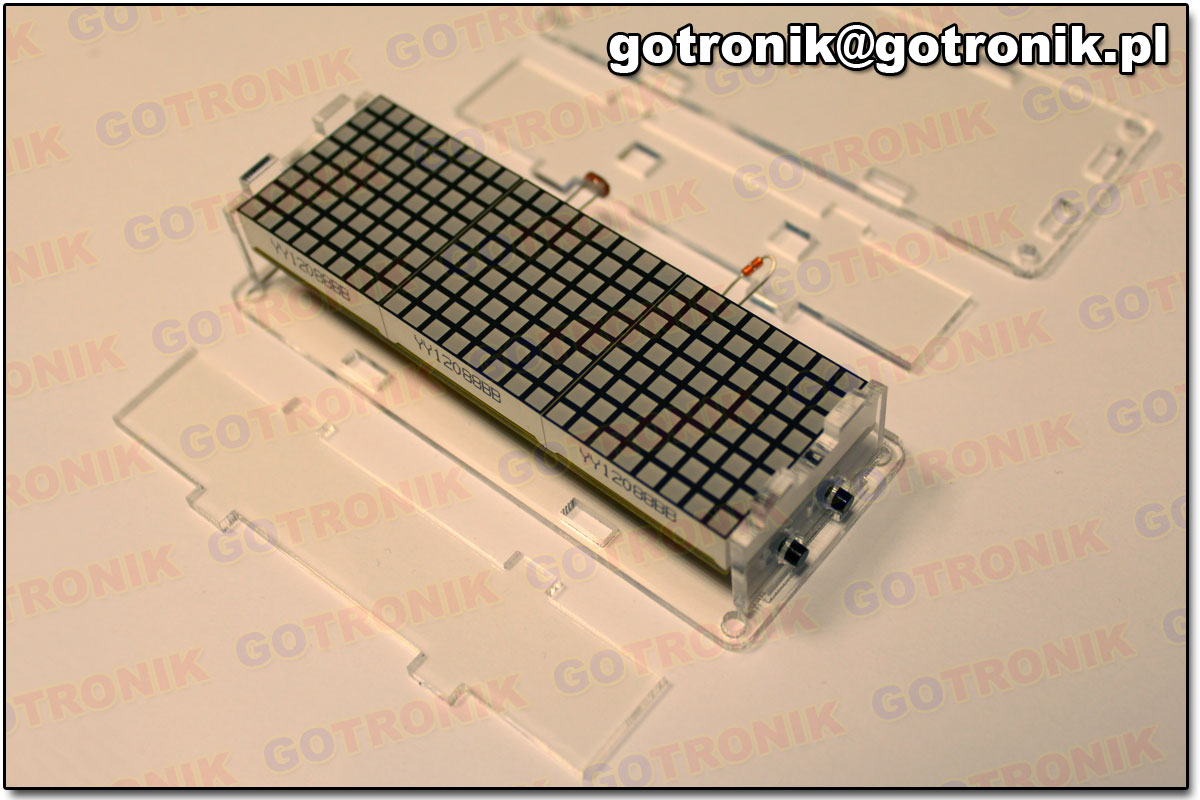

Ostatni elementy dokładamy na wierzch i przykręcamy śrubkami.

Ukończona obudowa

Ukończona obudowa

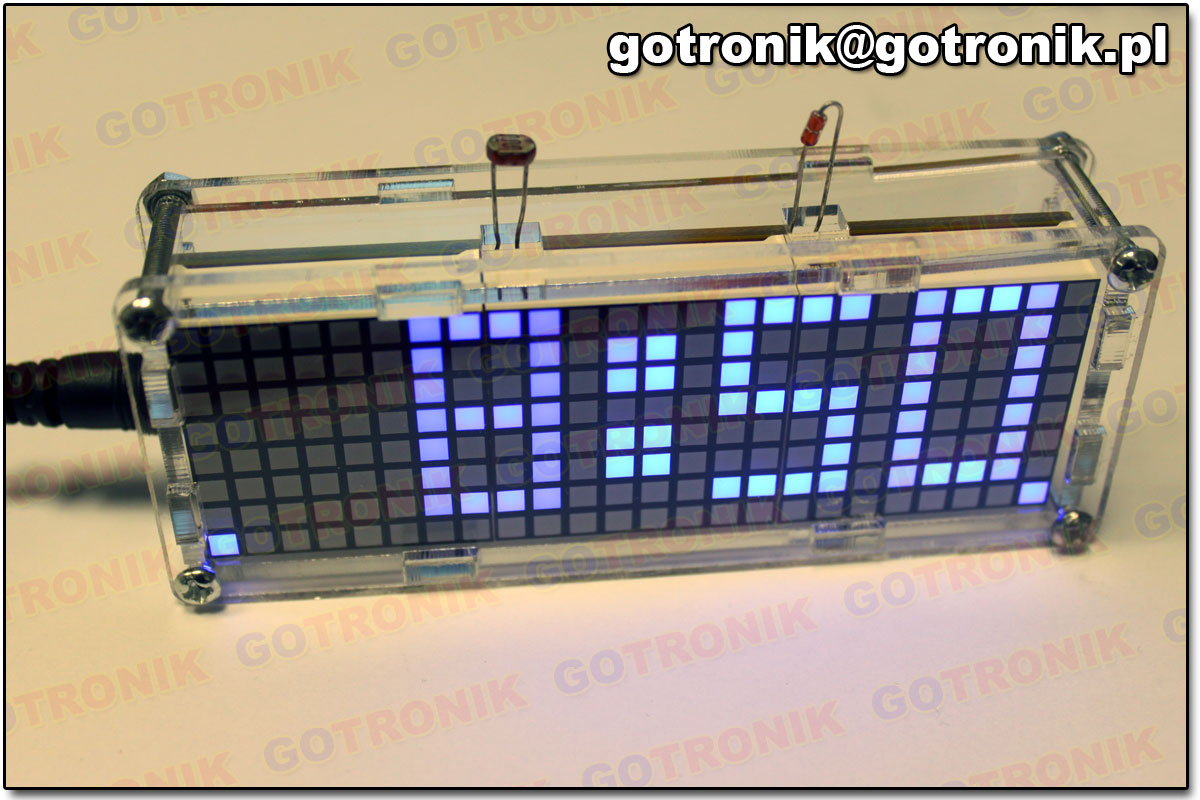

Podłączamy ponownie zasilanie i cieszymy się gotowym, działającym zegarkiem.

Wyświetlana godzina

Wyświetlana godzina

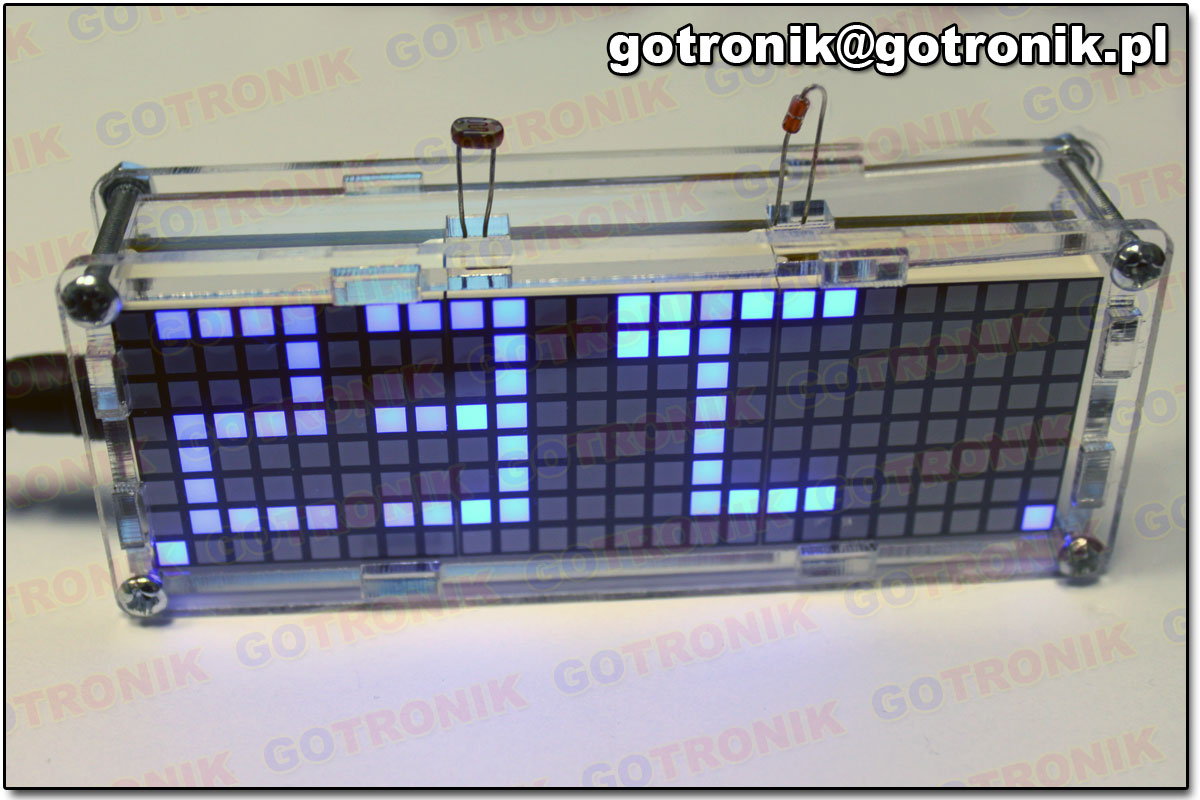

Wyświetlana temperatura

Wyświetlana temperatura
