Useless Box do samodzielnego montażu

Useless Box do samodzielnego montażu

Przygotowaliśmy instrukcję, która zobrazuje jak krok po kroku zbudować własne Useless Box z zakupionego w naszym sklepie GOTRONIK zestawu. Układ wymaga zasiania dwoma bateriami AA (popularnie nazywane paluszkami).

Prace należy rozpocząć od pogrupowania elementów, czyli wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Do ukończenia zabawki nie będzie potrzebował dodatkowych narządzi, ponieważ wszystkie niezbędne zostały zawarte w zestawie.

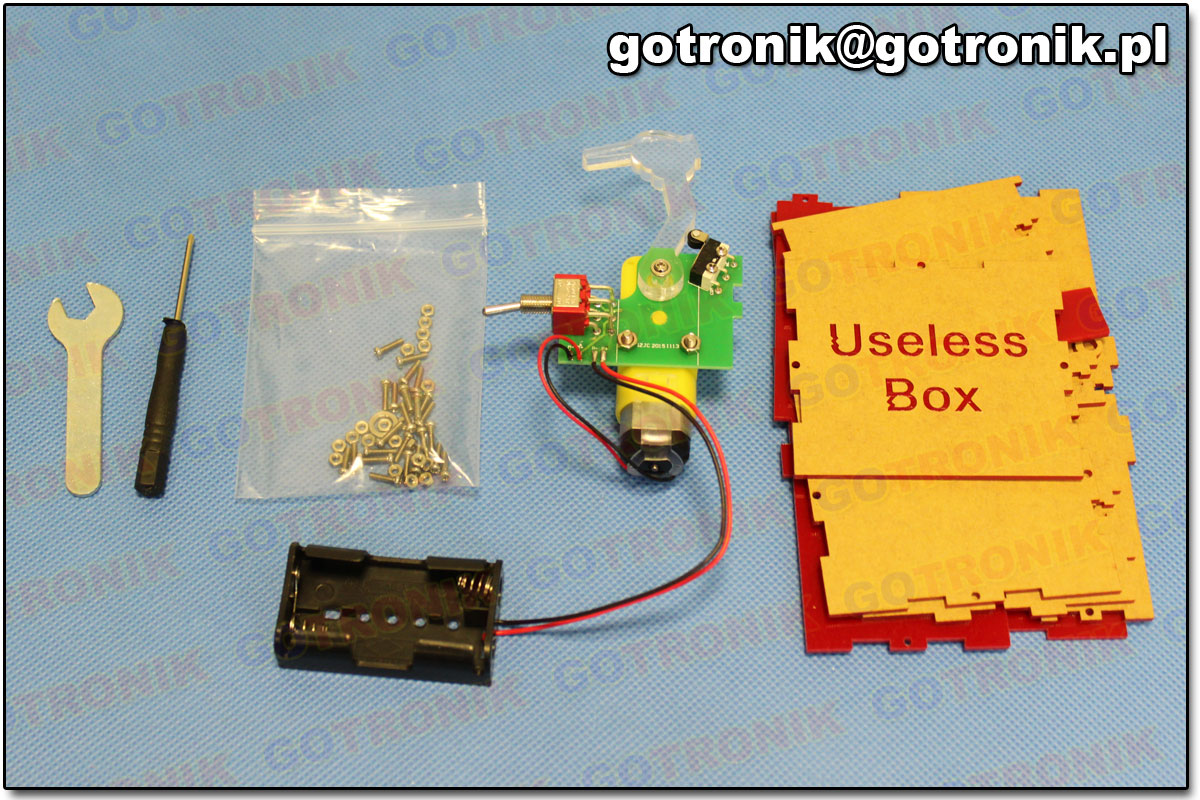

Elementy zestawu

Elementy zestawu

Elementy zestawu:

  • moduł z silnikiem, ramieniem i koszykiem na baterie
  • śrubki i nakrętki
  • klucz
  • śrubokręt
  • elementy obudowy

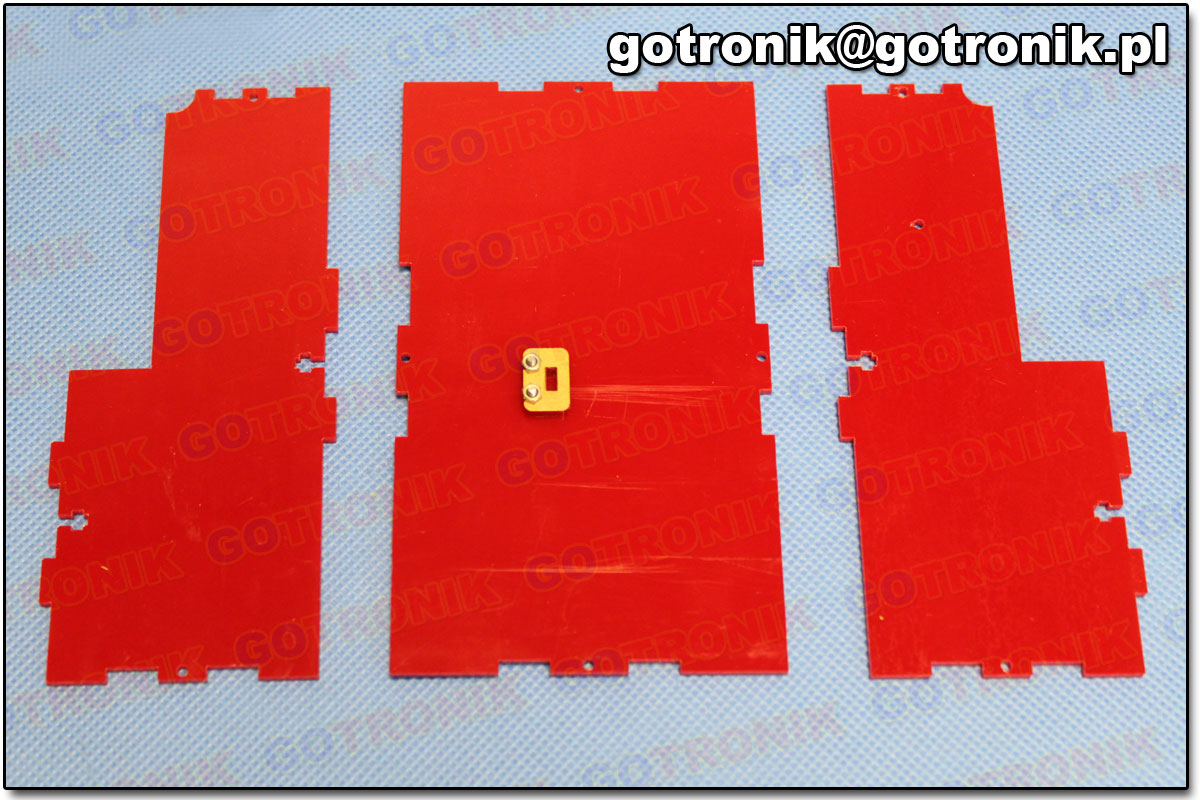

KROK 1

W tym kroku przygotujemy sobie 4 elementy obudowy, który są widoczne na zdjęciu. Najmniejszy element przykręcamy dwoma śrubkami do podstawy pudełka.

Krok 1

Krok 1

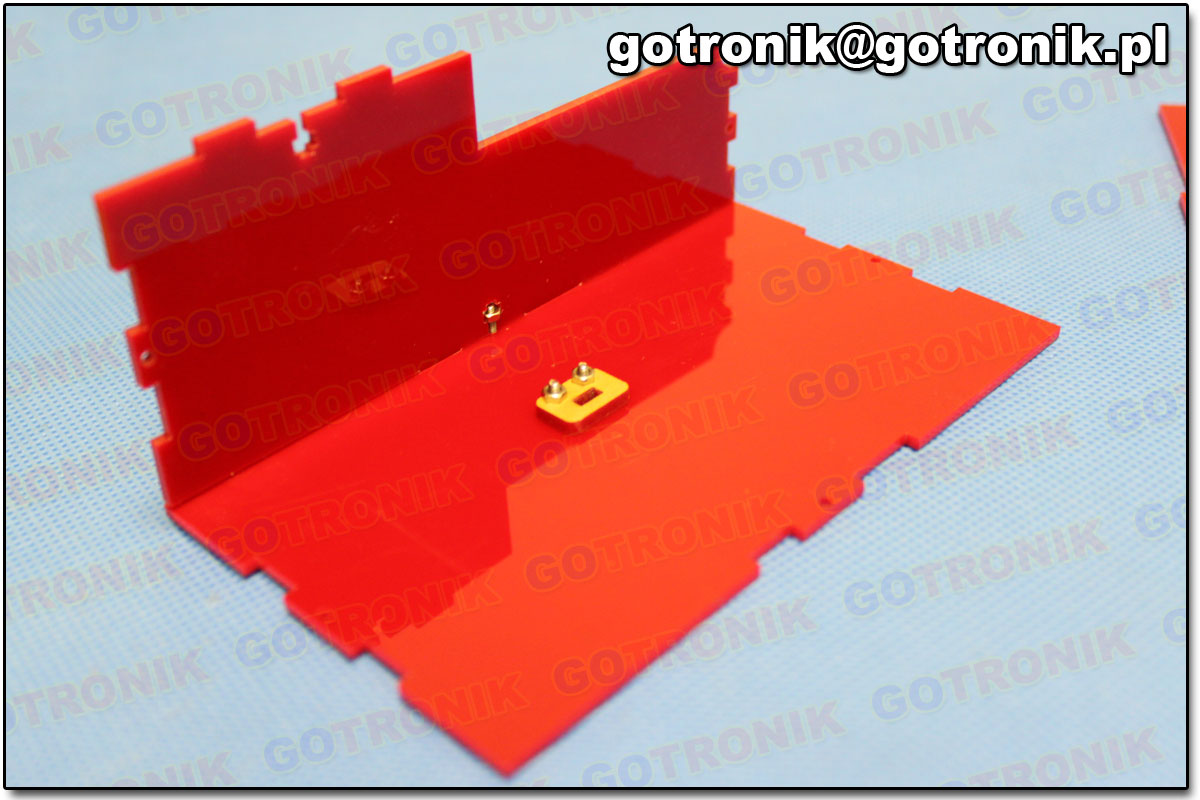

KROK 2

Następnie przykręcamy przygotowane ścianki boczne do podstawy pudełka. Umieść nakrętkę w otworze i dopiero przyłóż śrubkę, dokręć śrubokrętem.

Krok 2

Krok 2

Gdy nie wiesz jak to ma wyglądać, przyjrzyj się poniższemu zdjęciu.

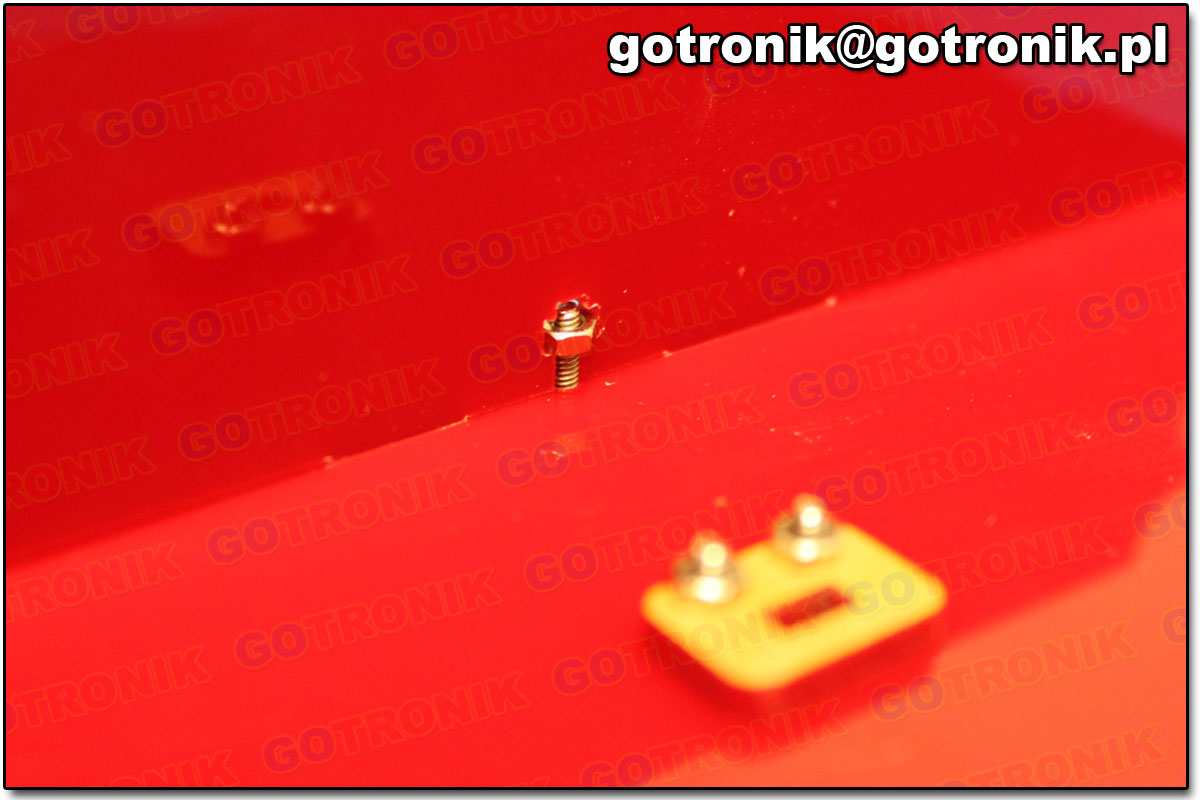

Zbliżenie na prawidłowo dokręconą śrubkę

Zbliżenie na prawidłowo dokręconą śrubkę

Analogicznie dokręć drugą ściankę.

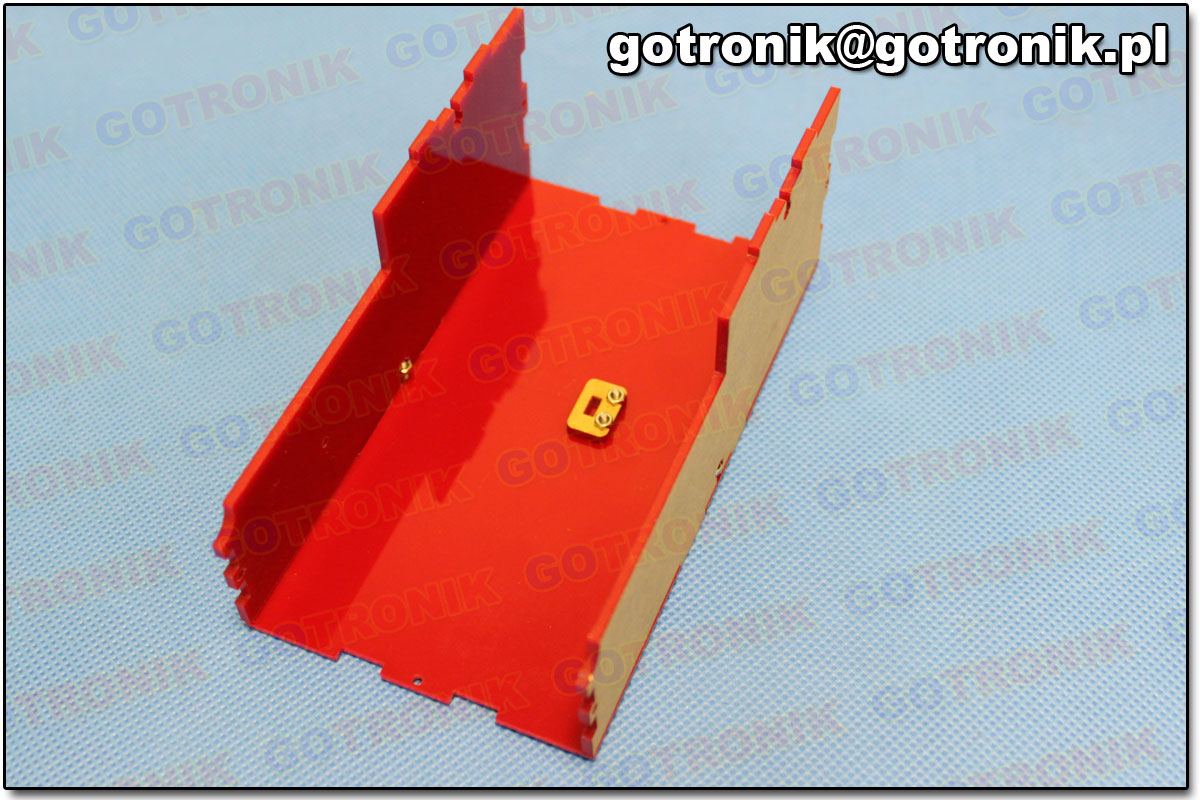

Koniec kroku 2

Koniec kroku 2

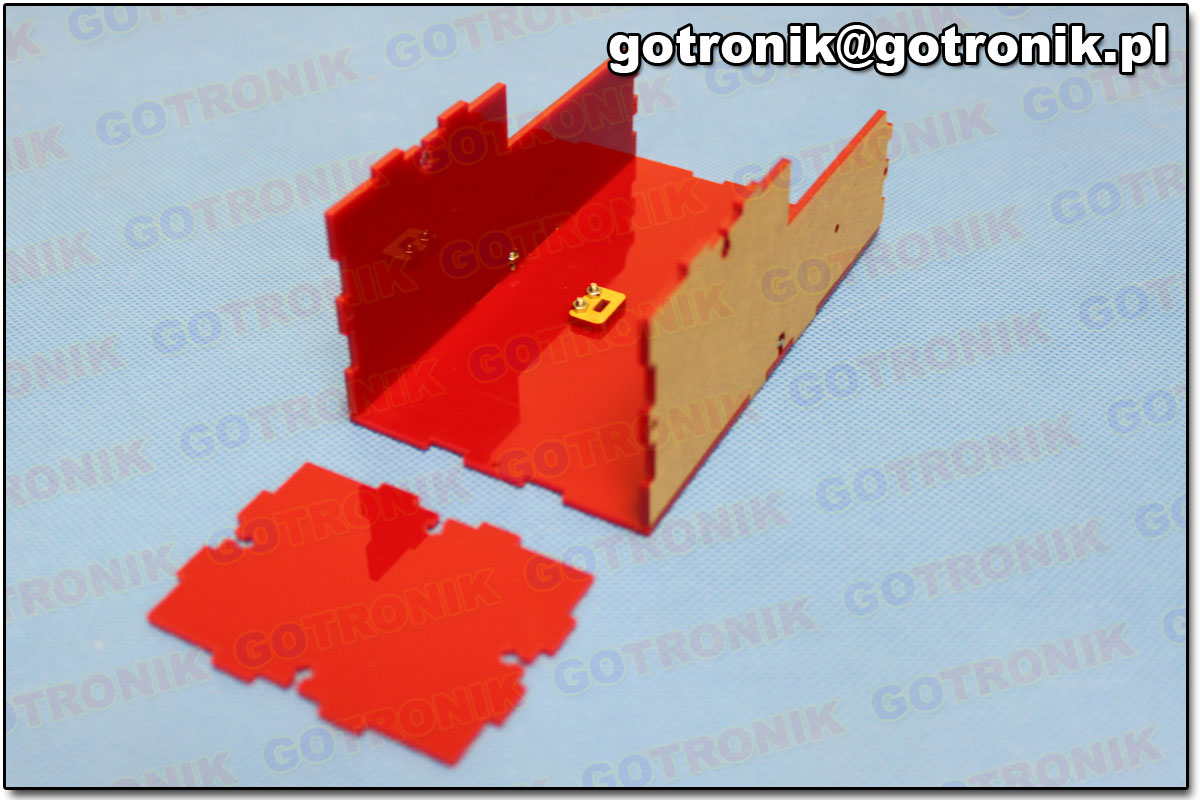

KROK 3

Kolejny etapem będzie przygotowanie następnej część obudowy.

Krok 3

Krok 3

Analogicznie do poprzednich przykręcimy ją za pomocą śrubek i nakrętek.

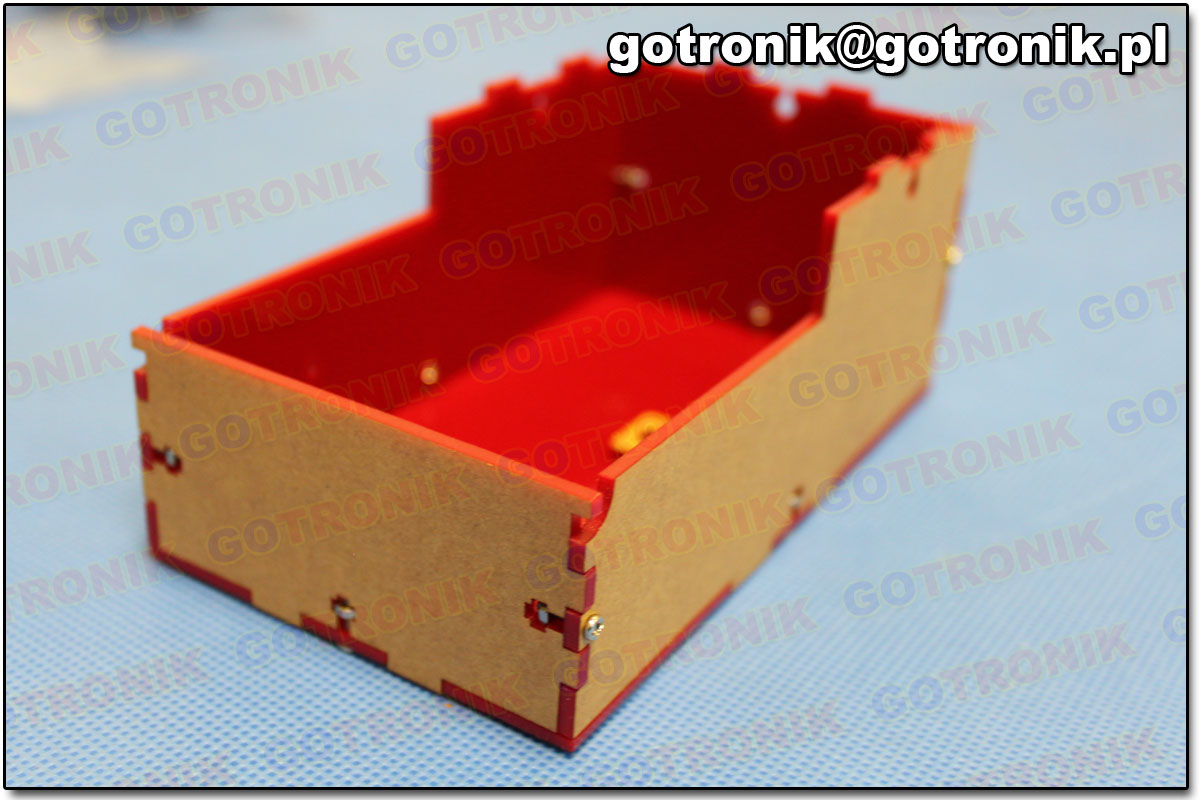

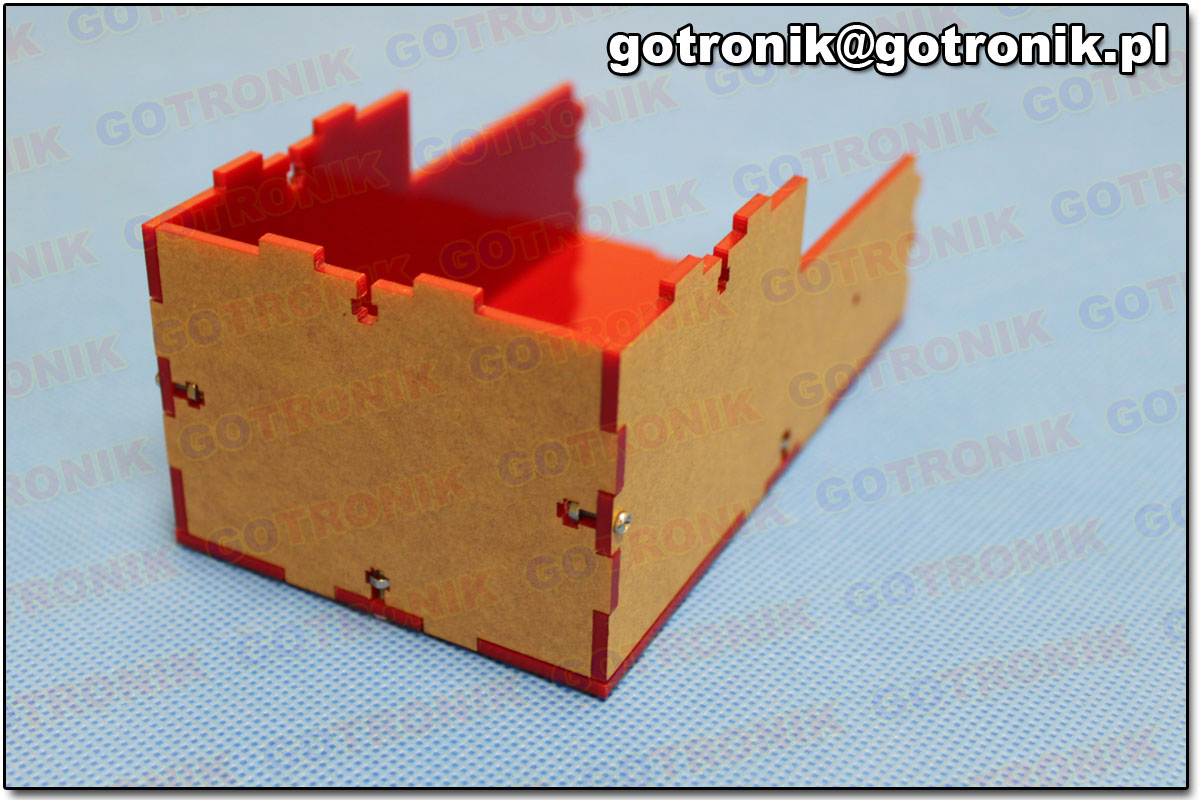

Przykręcona ścianka przednia

Przykręcona ścianka przednia

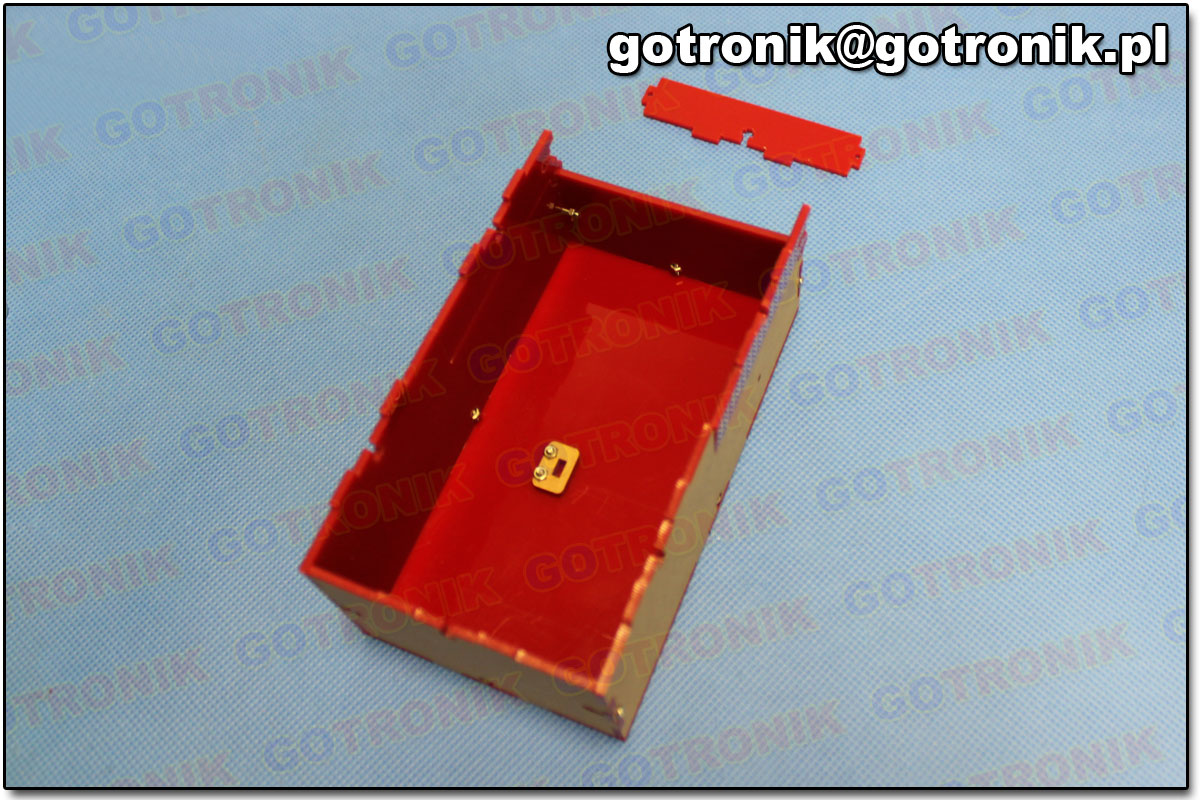

KROK 4

Przygotowujemy ścianę tylną i przykręcamy.

Krok 4

Krok 4

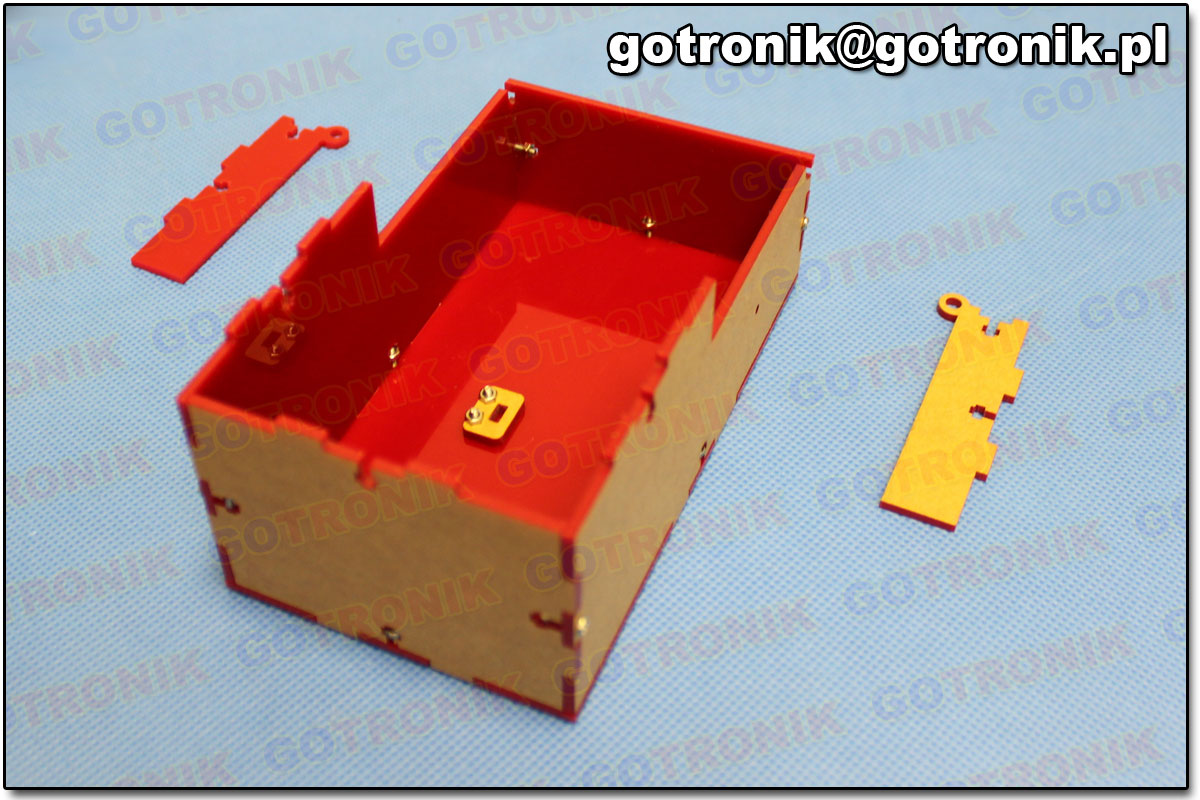

KROK 5

Odszukaj dwóch elementów, które będę miały otwór pasujący do bolców ze ściany tylnej.

Krok 5

Krok 5

Zamocuj te elementy.

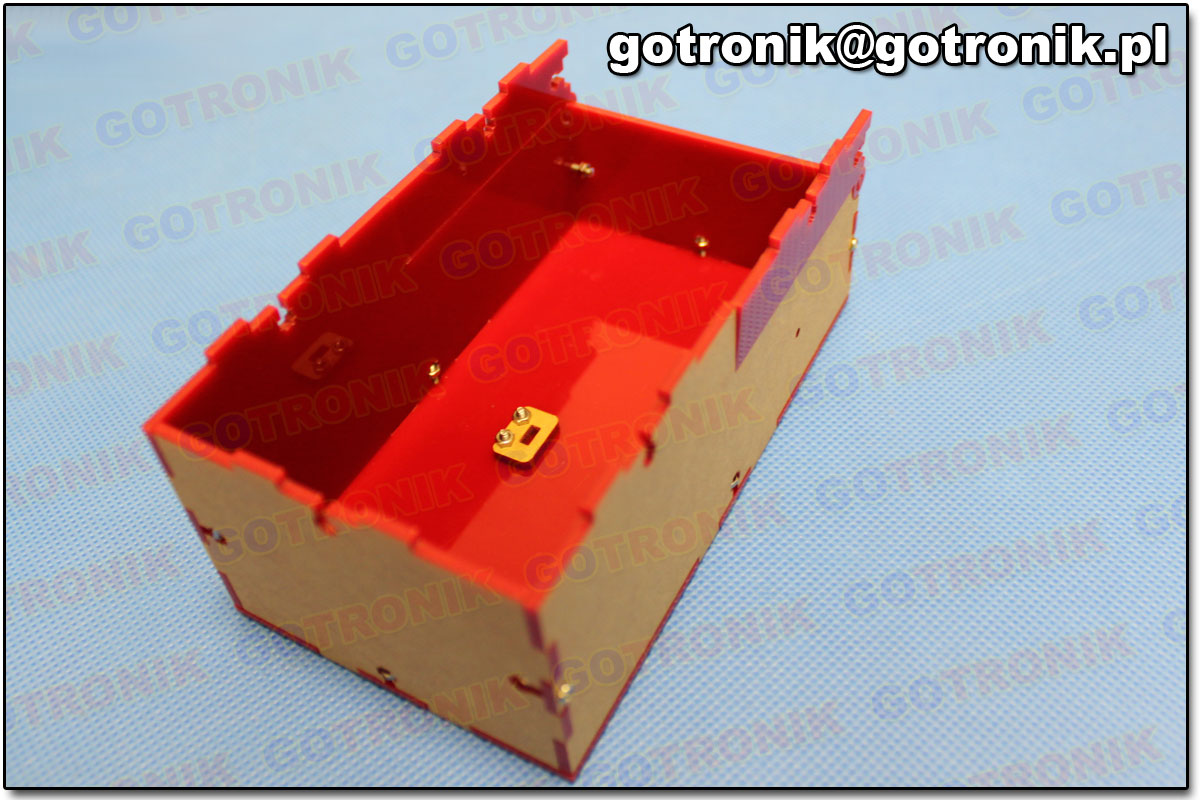

Zamocowane elementy

Zamocowane elementy

KROK 6

Dopasuj element, który połączy dwa zamocowane w poprzednim kroku. Przykręć go śrubkami.

Krok 6

Krok 6

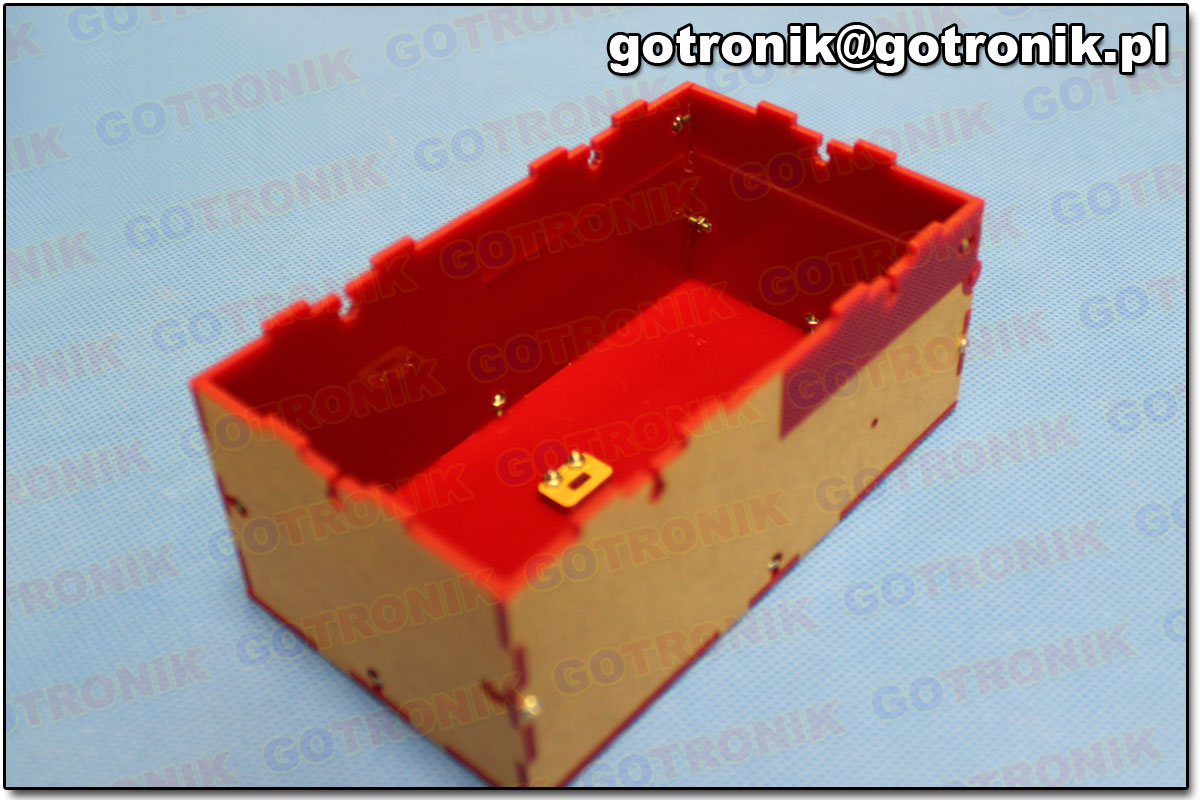

Zamocowany element

Zamocowany element

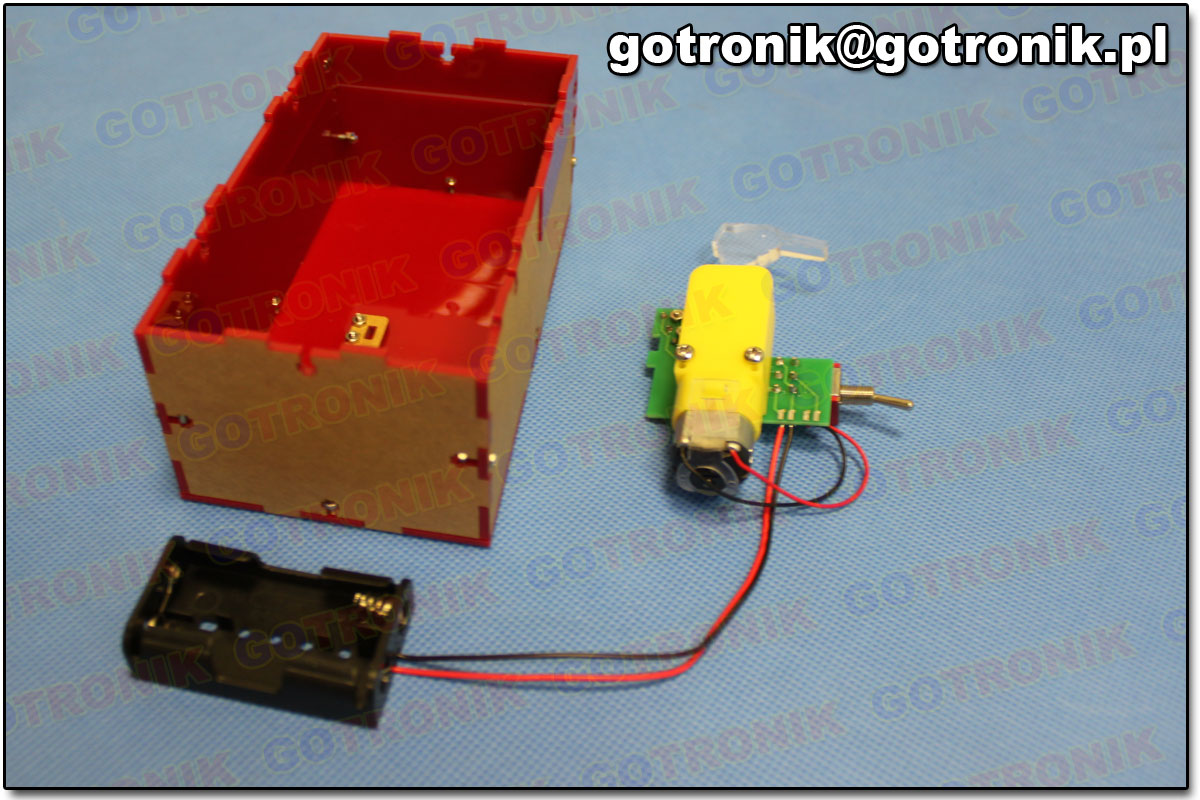

KROK 7

Przygotuj element z silnikiem, ramieniem i pudełkiem na baterie.

Krok 7

Krok 7

Umieść płytkę tak, aby jej wystający element dopasował się do elementu przykręconego do spodniej części obudowy w kroku 1. Koszyk na baterie przykręć do ściany bocznej, w której znajduje się otwór.

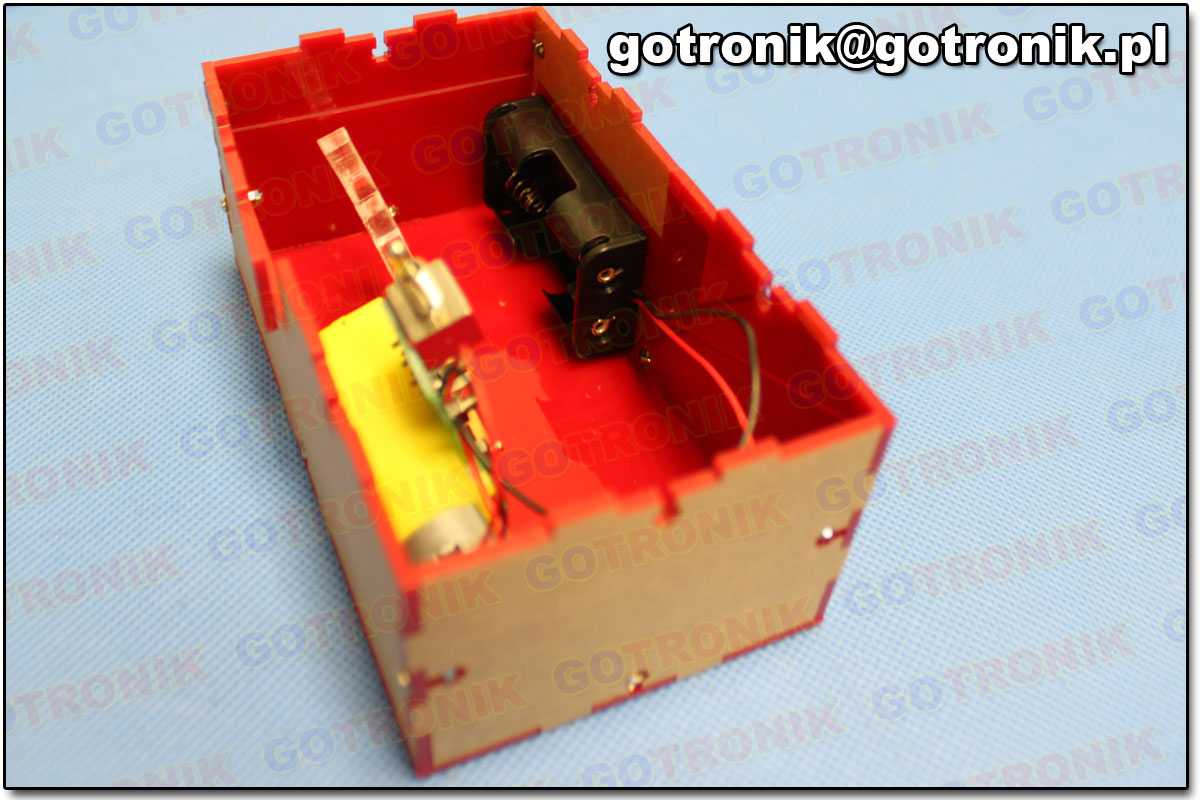

Przykręcony koszyk na baterie

Przykręcony koszyk na baterie

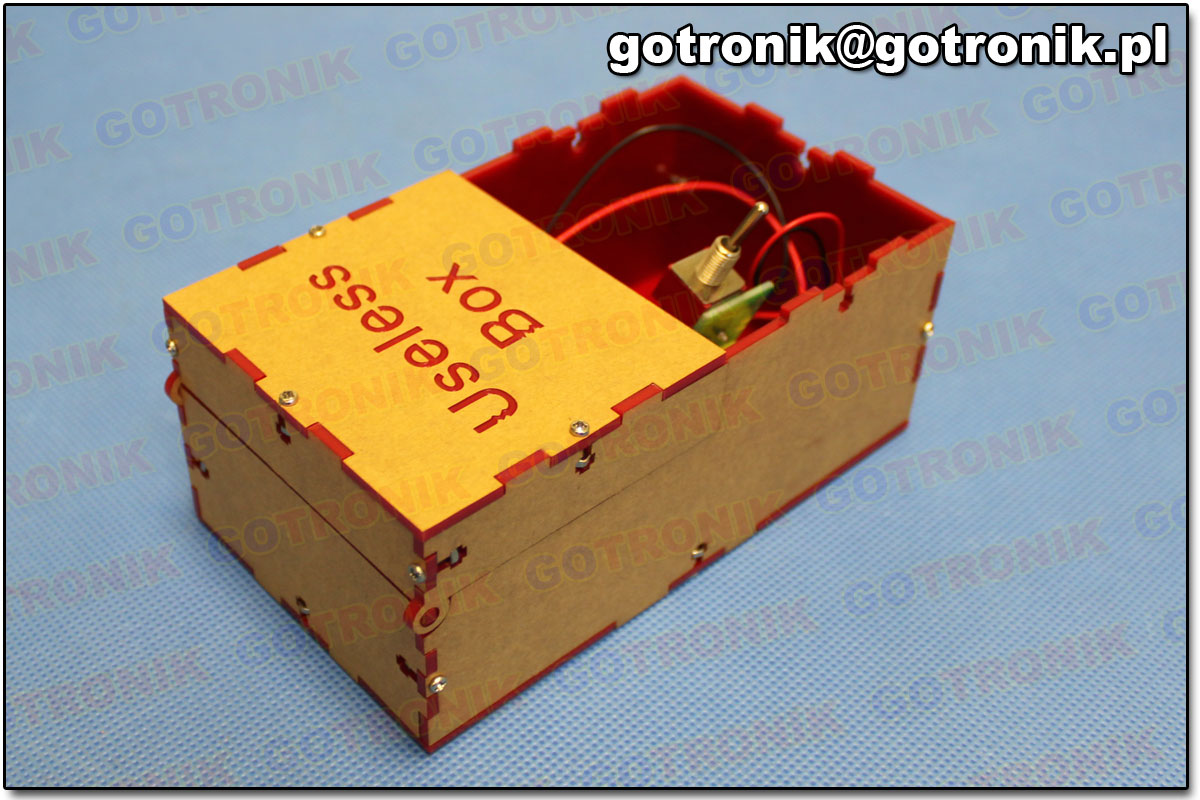

KROK 8

Ściankę z napisem „Useless Box”przykręć tak, nie zasłonić dostępu do koszyka na baterie.

Krok 8

Krok 8

KROK 9

Ostatni element obudowy dopasuj tak, aby przełożyć przez nią switch. Przykręć element do pozostałych części obudowy. Dokręć przełącznik nakrętką.

Krok 9

Krok 9

KROK 10

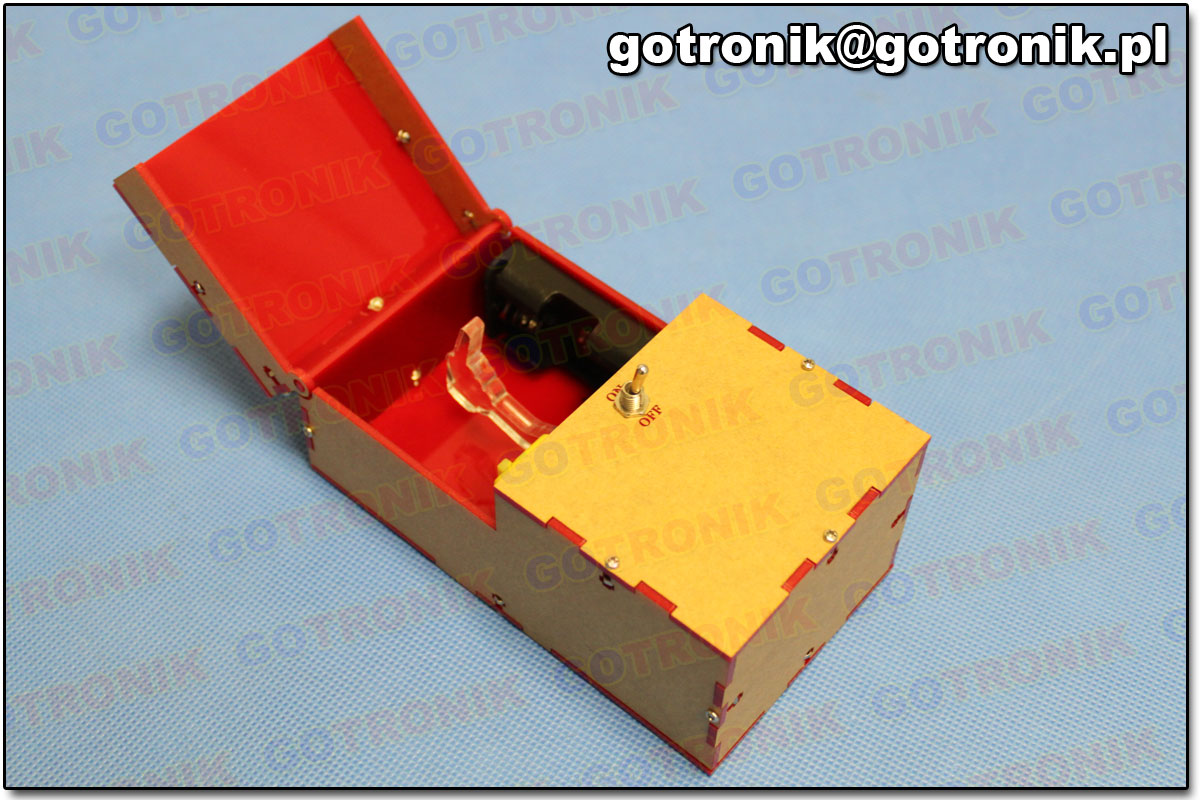

Pudełko gotowe. Teraz możesz podnieść klapkę z napisem „Useless Box” i umieść dwie baterie AA w koszyku. Przełącz przycisk ON/OFF.

Krok 10

Krok 10
