Połączenie generatora HDG2022B z komputerem

Opublikowano 21 marca 2017 | Przez elektronicy

W poprzednich artykułach z cyklu o generatorze funkcyjnym DDS HDG2022B produkowanego przez firmę Hantek, pokazaliśmy parametry, możliwości urządzenia, jak je obsługiwać. Teraz przyszedł czas by pokazać jak połączyć generator z komputerem. Zanim je połączymy zastanówmy się, po co? Poprzez program TTSource możemy sterować generatorem z komputera. Możemy zmieniać parametry sygnału na wybranym kanale, możemy włączać lub wyłączać wyjścia danego kanału, możemy zapisywać ustawienia i wczytywać te wcześniej zapisane.

Zapewne zauważyłeś, że przy zakupie generatora dołączono płytkę CD. Należy włożyć ją do napędu i uruchomić. Instalujemy program TTSource. Po ukończeniu instalacji, na pulpicie utworzy się skrót programu. Klikamy w niego dwukrotnie aby uruchomić program.

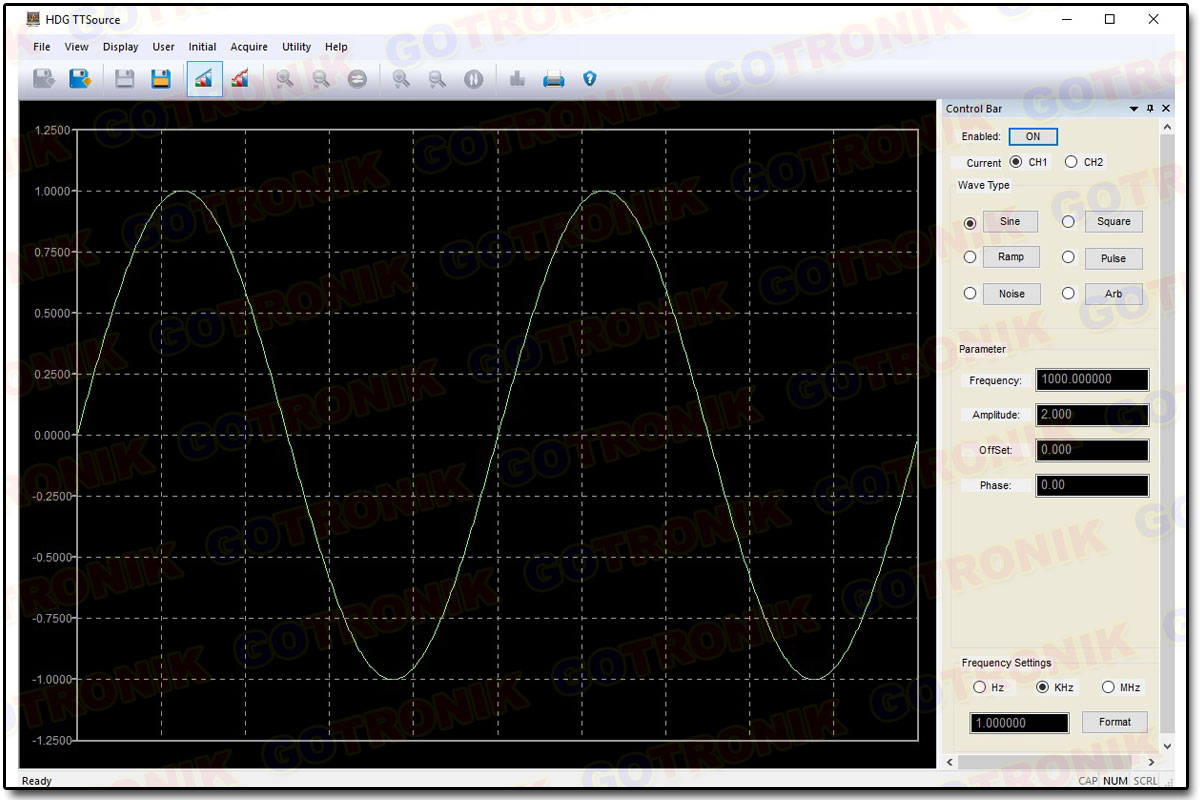

Program TTSource

Przewodem USB podłączamy generator do komputera. Następnie instalujemy sterowniki pobrane ze strony producenta. Generator automatycznie połączy się z programem. Na początku wczytamy do programu ustawienia z generatora. Na górnym pasku wciskamy Initial, z rozwiniętej listy wybieramy Real Time, a następnie Read Operation.

Wczytywanie ustawień z generatora

Bardziej przydatną funkcją jest jednak sterowanie generatorem przy pomocy komputera czyli ustawienia parametrów w programie i wysyłanie ich do naszego urządzenia. Na górnym pasku wciskamy Initial, z rozwiniętej listy wybieramy Real Time, a następnie Write Operation.

Ciekawą funkcjonalnością jest definiowanie ręczne własnego sygnału. Wave Type oznaczamy Arb. Teraz przyciskając myszką na wykresie możemy stworzyć dowolną funkcję, a następnie przesłać ją do generatora. Włączamy wyjście generatora i oglądamy stworzony sygnał na oscyloskopie DSO5102BM firmy Hantek.
