Uruchomienie wyświetlacza LCD TFT 3,2cala

Uruchomienie wyświetlacza LCD TFT 3,2cala

Wprowadziliśmy do oferty naszego sklepu GOTRONIK moduł wyświetlacza graficznego LCD opartego na kontrolerze ILI9481 i rozdzielczości 480 x 320 pikseli. Typ wyświetlacza to TFT IPS. Jakie daje możliwości? Większe kąty widzenia i większa paleta barw, niż w tradycyjnych TFT TN.

dane techniczne:

• wyświetlacz LCD TFT
• rozdzielczość: 480 x 320 pikseli
• przekątna ekranu: 3,2 cala
• napięcie zasilania: 5,0 V lub 3,3 V
• pobór prądu: 80 ~ 110 mA
• interfejs sterujący: 36 pinów kompatybilne z Adruino MEGA2560 R3
• sterownik wyświetlacza: ILI9481
• biblioteki sterowania: UTFT
• przycisk RESET
• gniazdo na kartę SD
• wymiary wyświetlacza: 67,68 x 45,12 mm
• wymiary całego modułu: 89,92 x 54,25 mm

Rozpakowujemy wyświetlacz i moduł Arduino z opakowania.

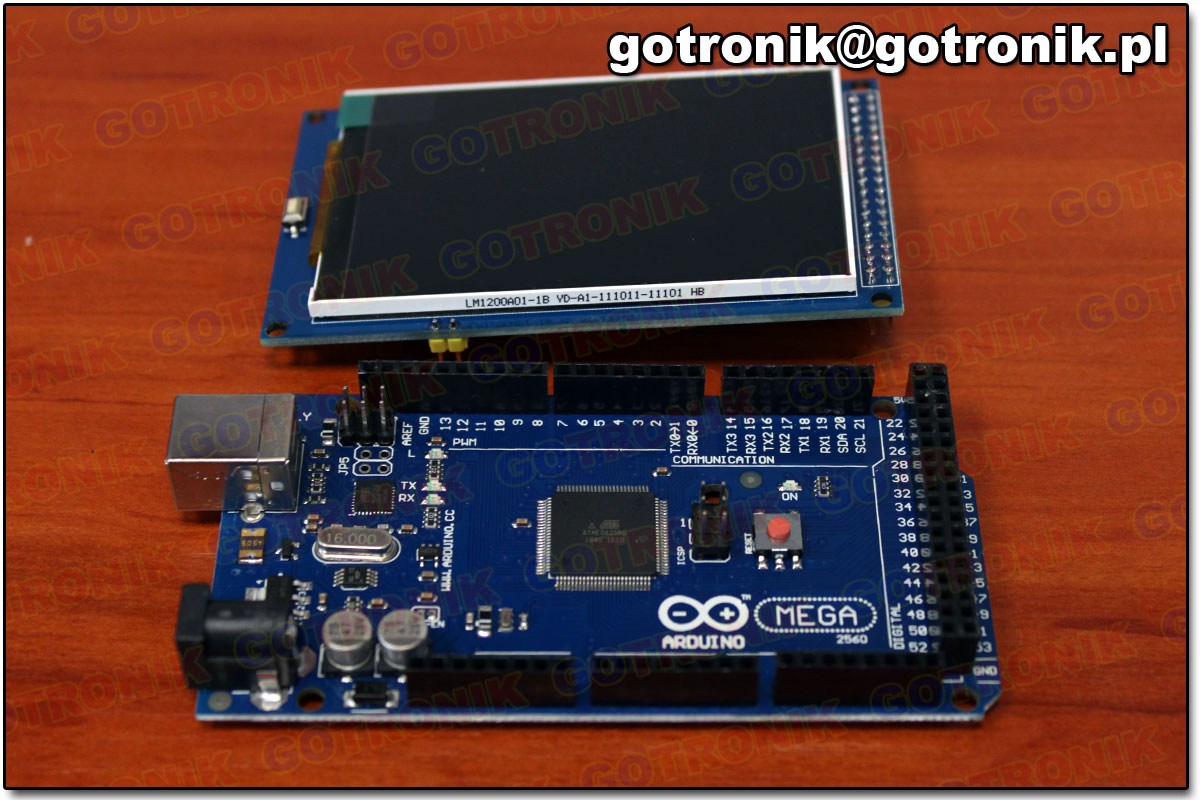

Rozpakowane moduły

Umieszczamy wyświetlacz na Arduino.

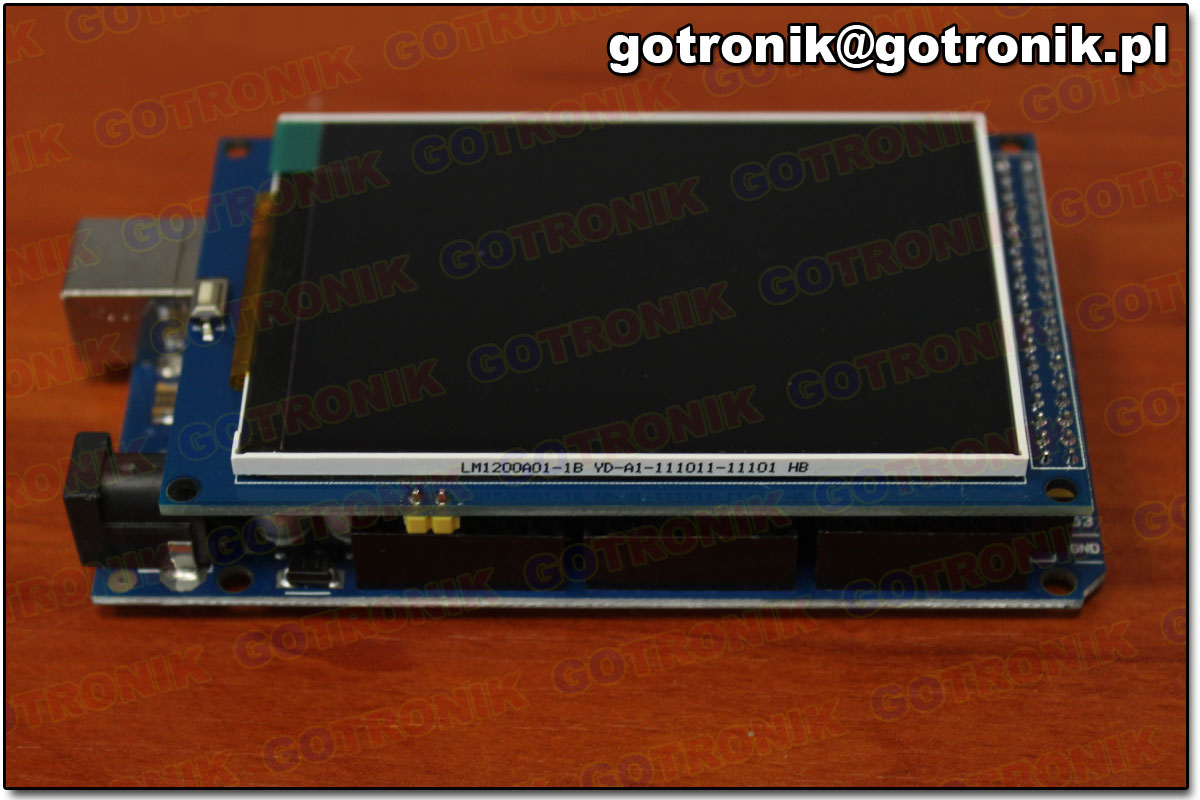

Podłączony wyświetlacz

Teraz pobierz program do obsługi Arduino ze strony producenta: LINK. Nasz moduł podłączamy przewodem USB (zawartym w zestawie) do komputera. W menegerze urządzeń sprawdzamy pod jaki port COM został przypisany. I w zakładce Narzędzia kolejno ustawiamy:

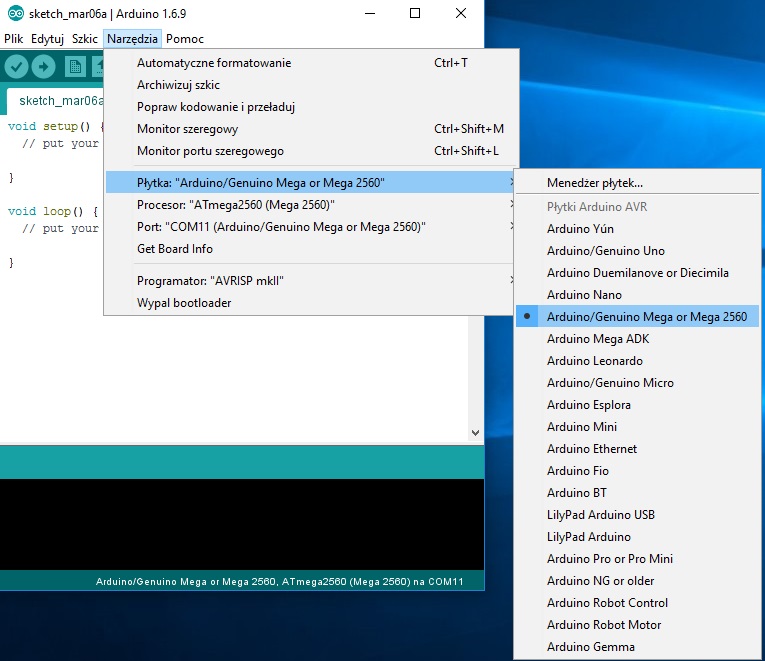

• Płytka -> Arduino/Genuino Mega or Mega 2560

Narzędzia -> Płytka

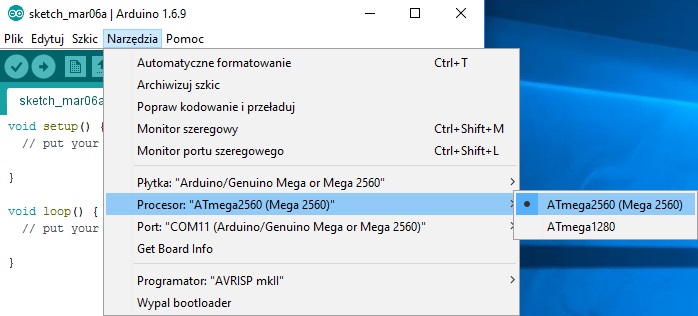

• Procesor -> ATmega2560(Mega 2560)

Narzędzia -> Procesor

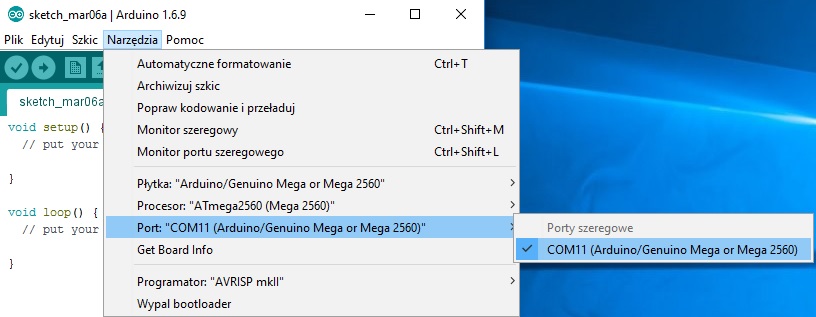

• Port -> COM11

Narzędzia -> Port

Teraz możemy załadować przykładowy program do przetestowania wyświetlacza.

Naciskaj:

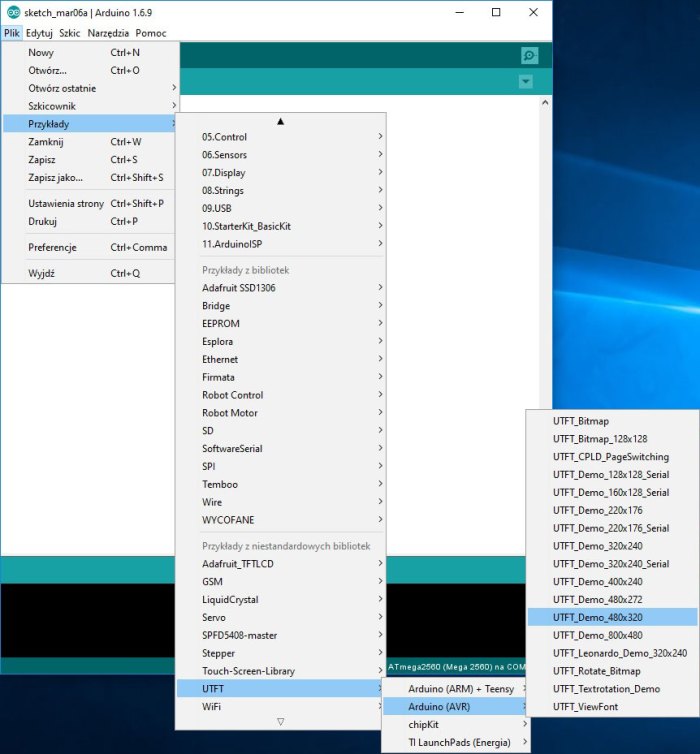

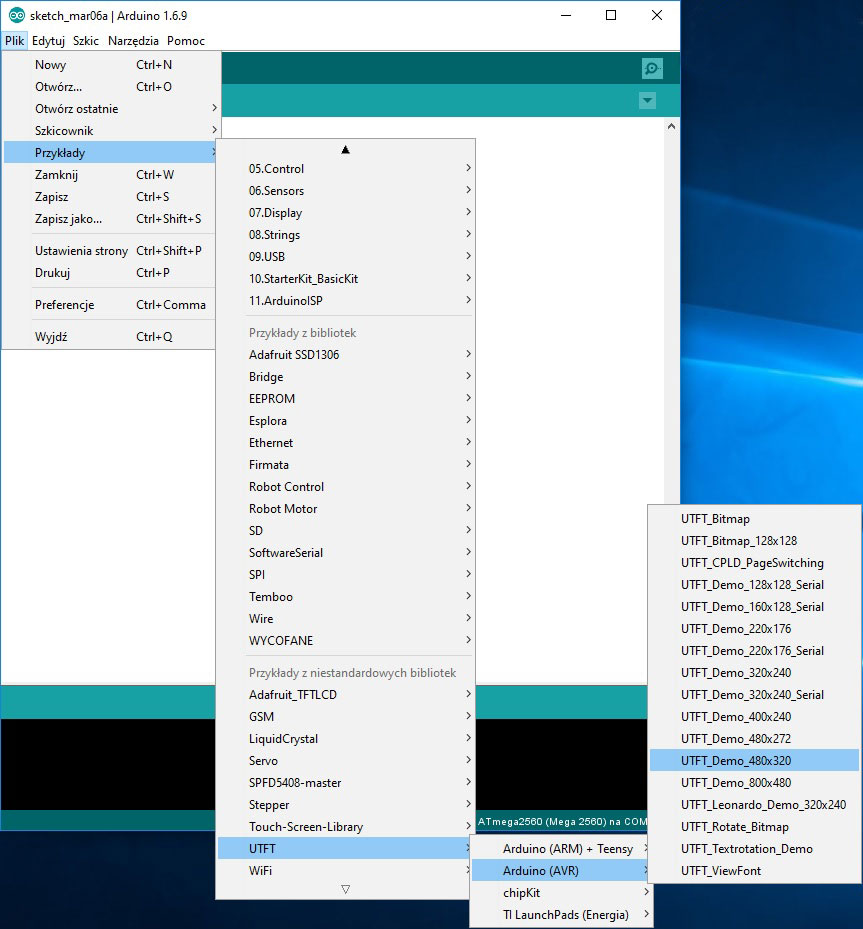

Plik -> Przykłady -> UtFt -> Arduino(AVR) -> UTFT_Demo_480x320

Przykładowy program

Teraz należy skompilować program i wgrać go do Arduino. W tym celu naciśnij „Zweryfikuj” po zakończeniu „Wgraj„. Gotowe. Na wyświetlaczu pojawi się obraz.

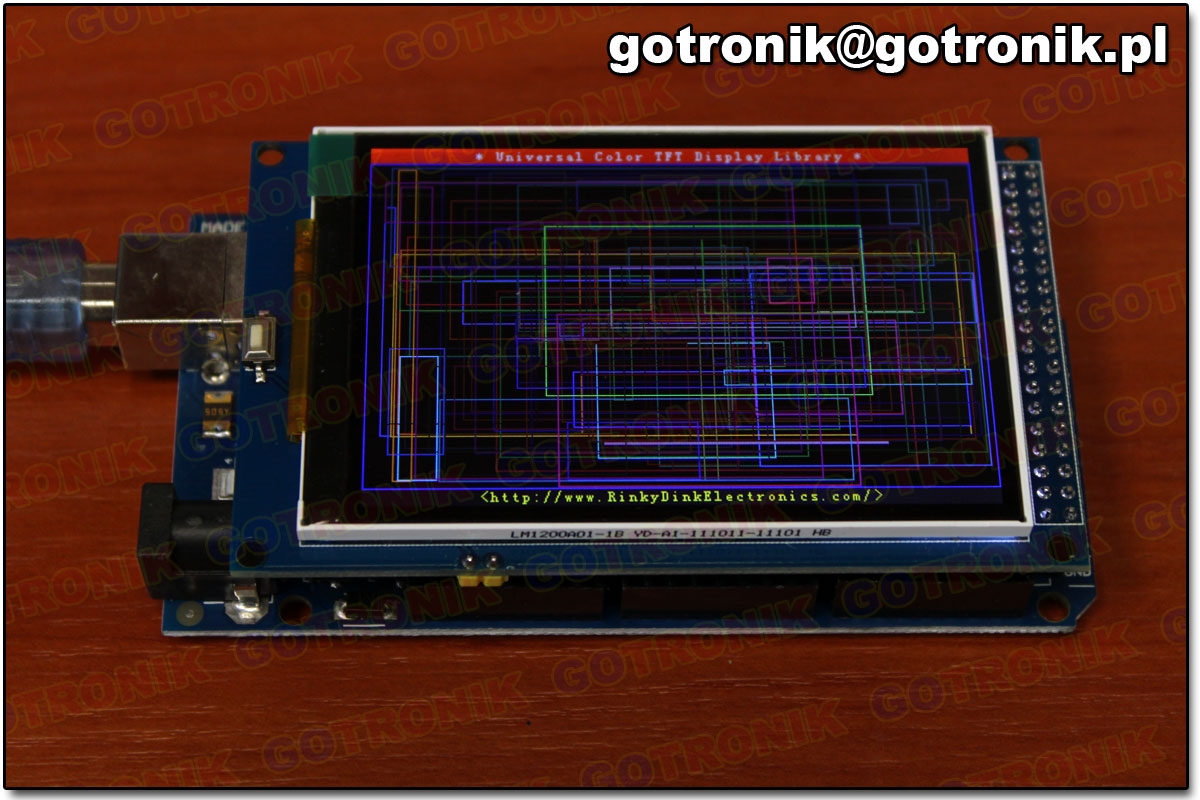

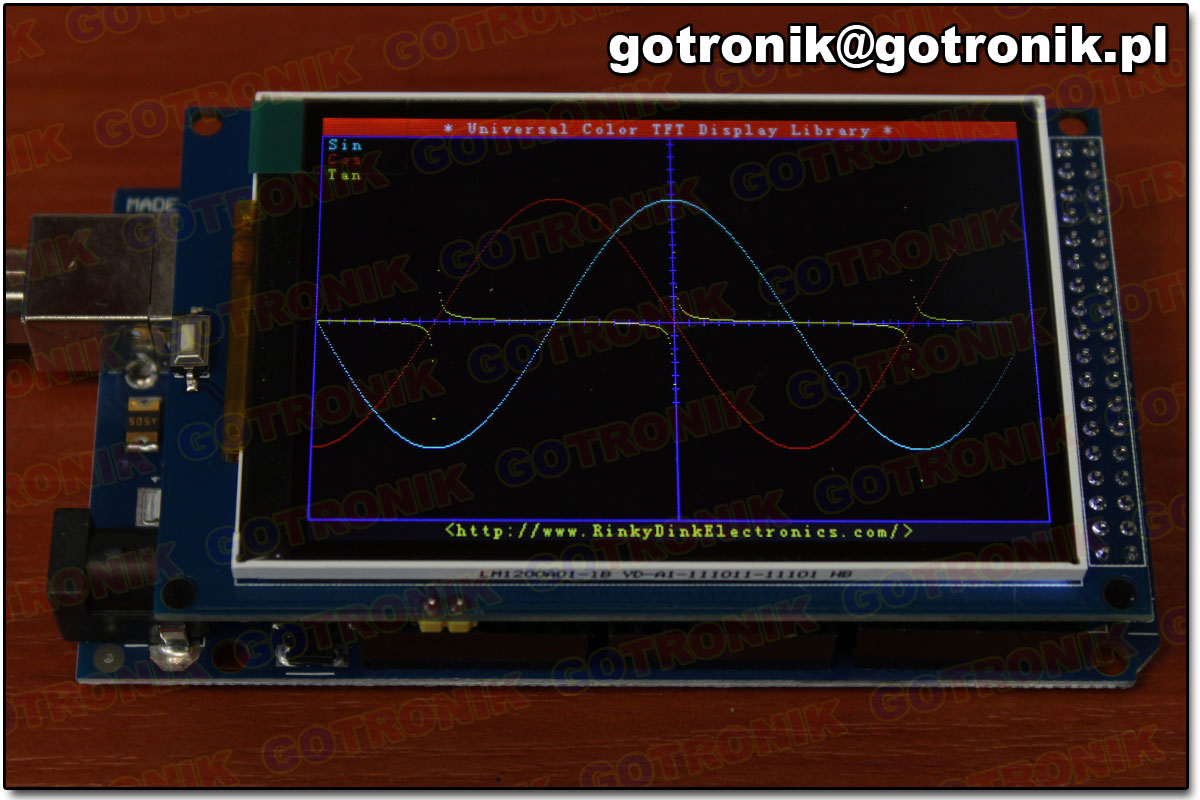

Zaprogramowany wyświetlacz

Zaprogramowany wyświetlacz 2
