Wysokonapięciowa sonda różnicowa HT8050

Wysokonapięciowe sondy pomiarowe Hantek HT8050

Wysokonapięciowe sonda pomiarowe Hantek HT8050 z izolacją galwaniczną przeznaczone są do pomiarów napięcia do 1300V w paśmie 50MHz. Dwie wartości dzielnika pozwalają dobrać odpowiedni zakres pomiarowy. Sondy mogą pracować w trybie single-ended (wspólnej masy) lub w trybie różnicowym. Urządzenie posiada diodę LED powiadamiającą o przekroczeniu zakresu pomiarowego. Sondy zasilane są napięciem stałym 9v (zasilacz w zestawie).

Dane techniczne:

• Pasmo: 50MHz
• Czas narastania: 7ns
• Precyzja: ± 2%
• Dzielniki tłumienia: 1/50, 1/500
• Impedancja wejściowa: dla wspólnej masy: 4MΩ, pomiar różnicowy: 8MΩ
• Pojemność wejściowa: dla wspólnej masy: 7pF, pomiar różnicowy: 3,5pF
• Maksymalne napięcie różnicowe: dzielnik 1/50: 130V, dzielnik 1/500: 1300V
• Maksymalne napięcie w trybie single-ended: 1000V CATII, 600V CATIII
• Ostrzeżenie o przekroczeniu zakresu pomiarowego: dzielnik 1/50: 140V ±4V, dzielnik 1/500: 1400V ± 40V
• Zasilanie: zewnętrzny zasilacz 9V, 1000mA (w zestawie)

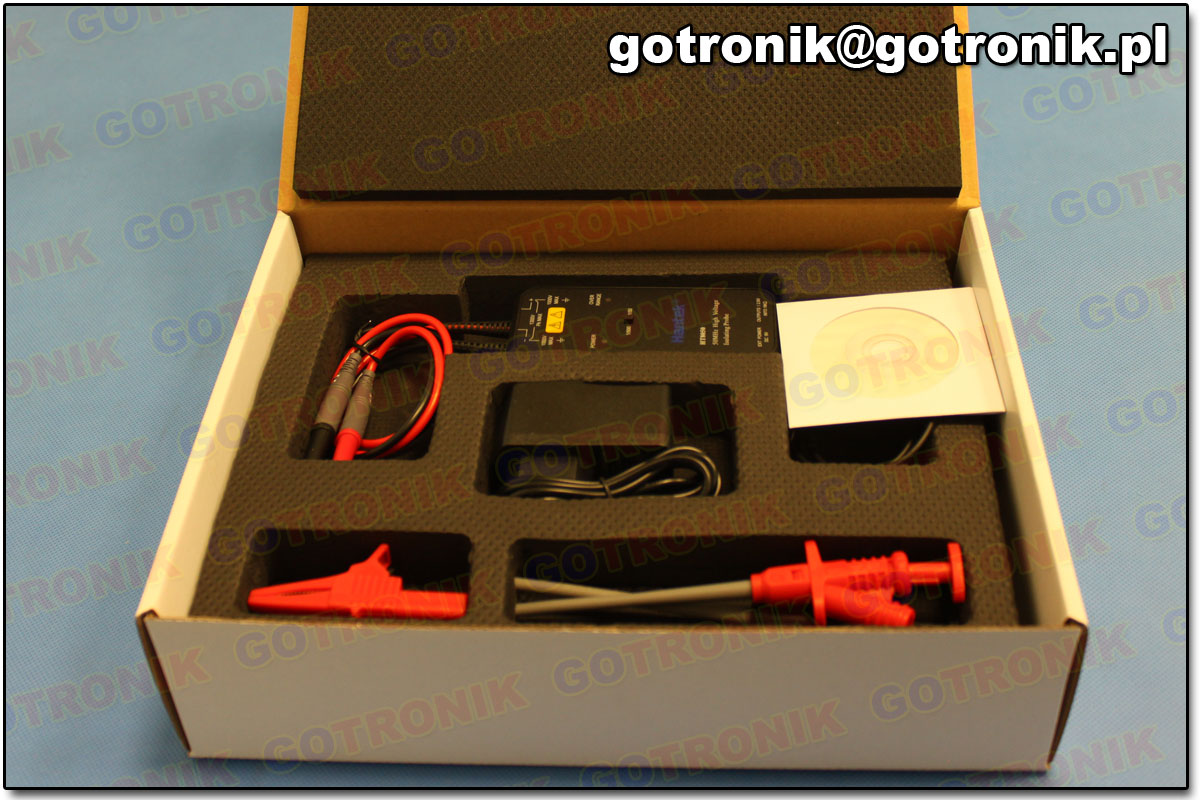

Poniżej zaprezentowano relację z rozpakowywania produktu (unboxing). Sondy pomiarowe zapakowane są w białe kartonowe pudełko na którym znajdziemy jedynie naklejkę z nazwą producenta i oznaczeniem modelu. Po otwarciu pudełka zobaczymy następujący widok:

Pudełko po otwarciu

Całość umieszczona jest w czarnej, miękkiej gąbce z przegródkami, dzięki czemu wszystko jest na swoim miejscu i nie przesuwa się w pudełku.

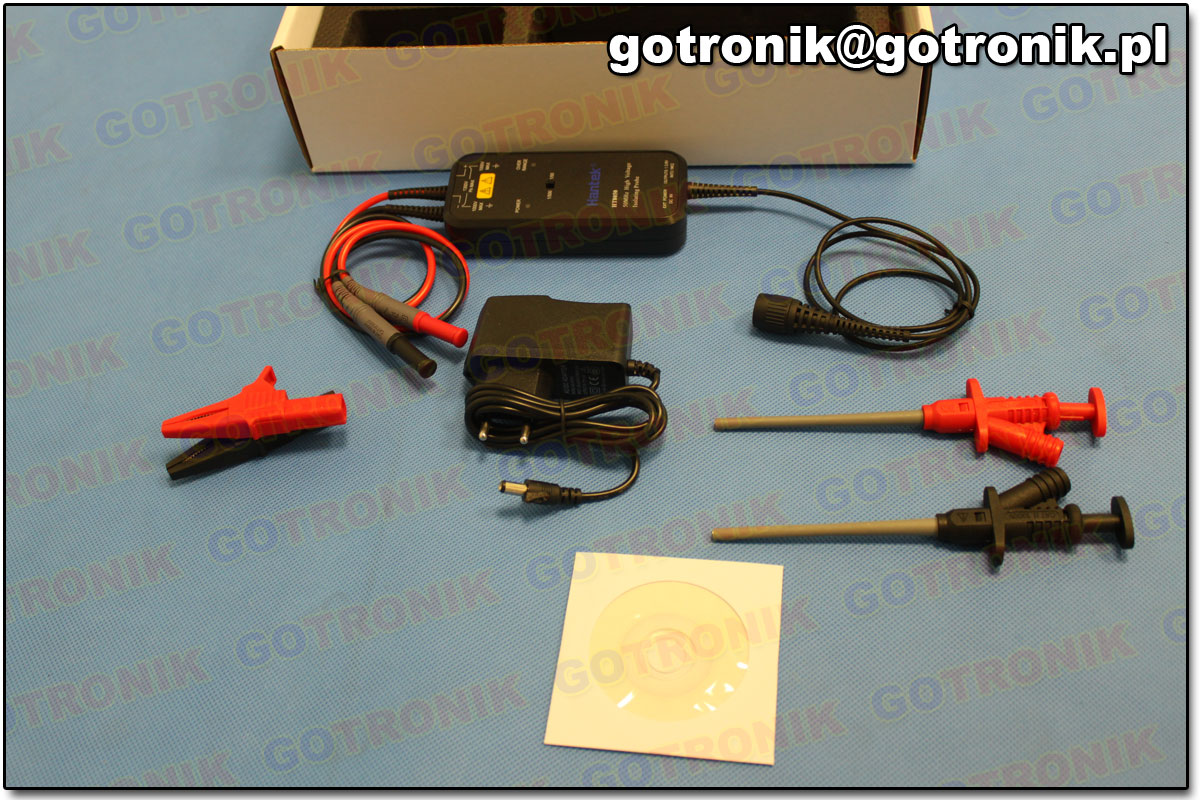

W zestawie znajdziemy:

• wysokonapięciowe sondy pomiarowe
• zasilacz 9V
• chwytak pomiarowy typu krokodylek
• chwytak pomiarowy haczyki
• instrukcja obsługi na płycie CD

Zawartość opakowania

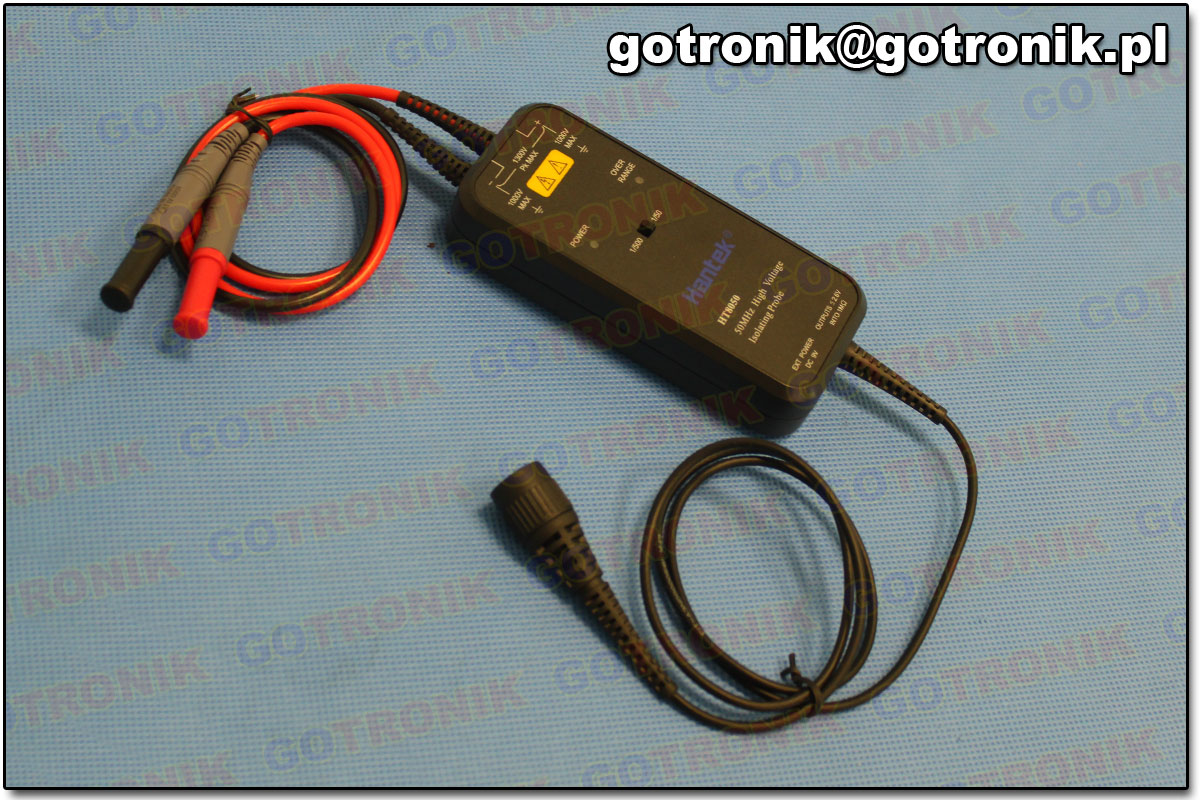

Samo urządzenie prezentuje się schludnie, a obudowa jest dobrze wykonana. na panelu przednim znajdziemy przełącznik który zmienia wartość dzielnika. Gdy ustawimy go w pozycji 1/50 maksymalne napięcie które możemy zmierzyć to 130V, dla dzielnika 1/500 jest to maksymalnie 1300V. Ponadto znajdziemy również opis wyprowadzeń, nie mogło zabraknąć oczywiście logo producenta wraz z oznaczeniem modelu.

Sondy pomiarowe przód

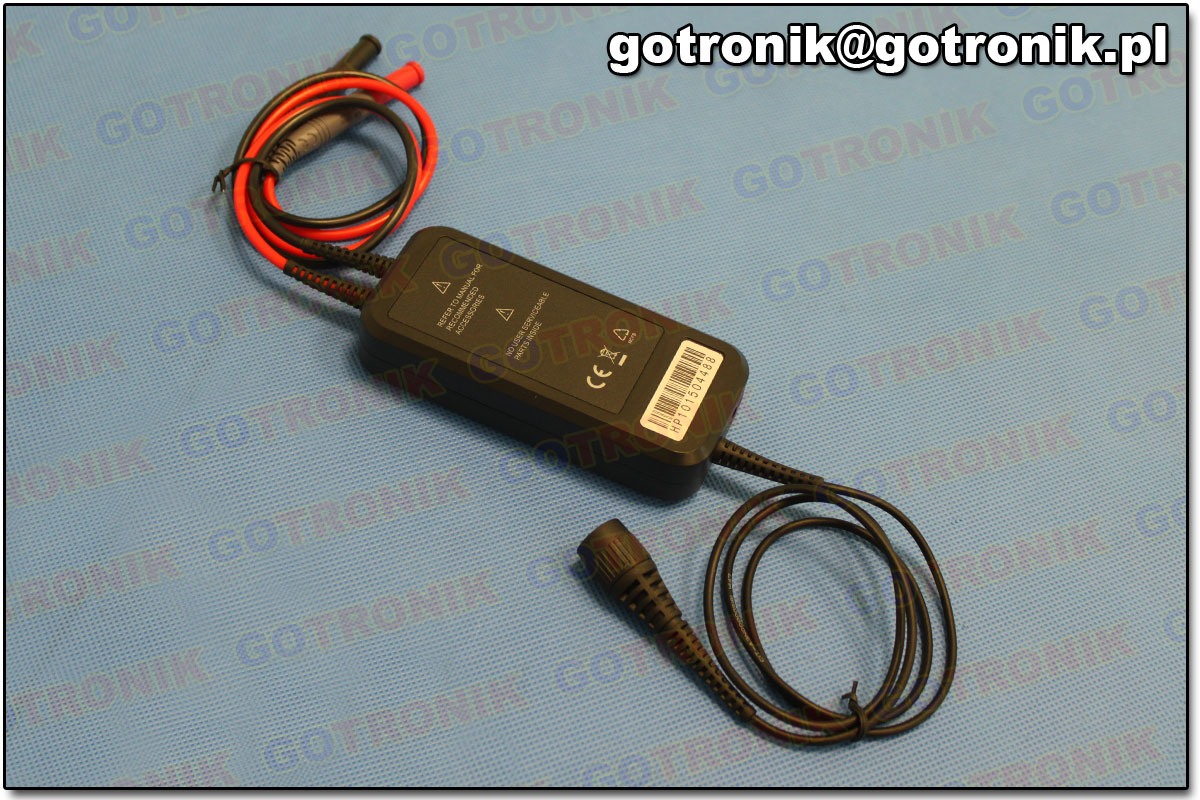

Tył urządzenia zawiera jedynie nadrukowane ostrzeżenia oraz numer seryjny.

Sondy pomiarowe tył

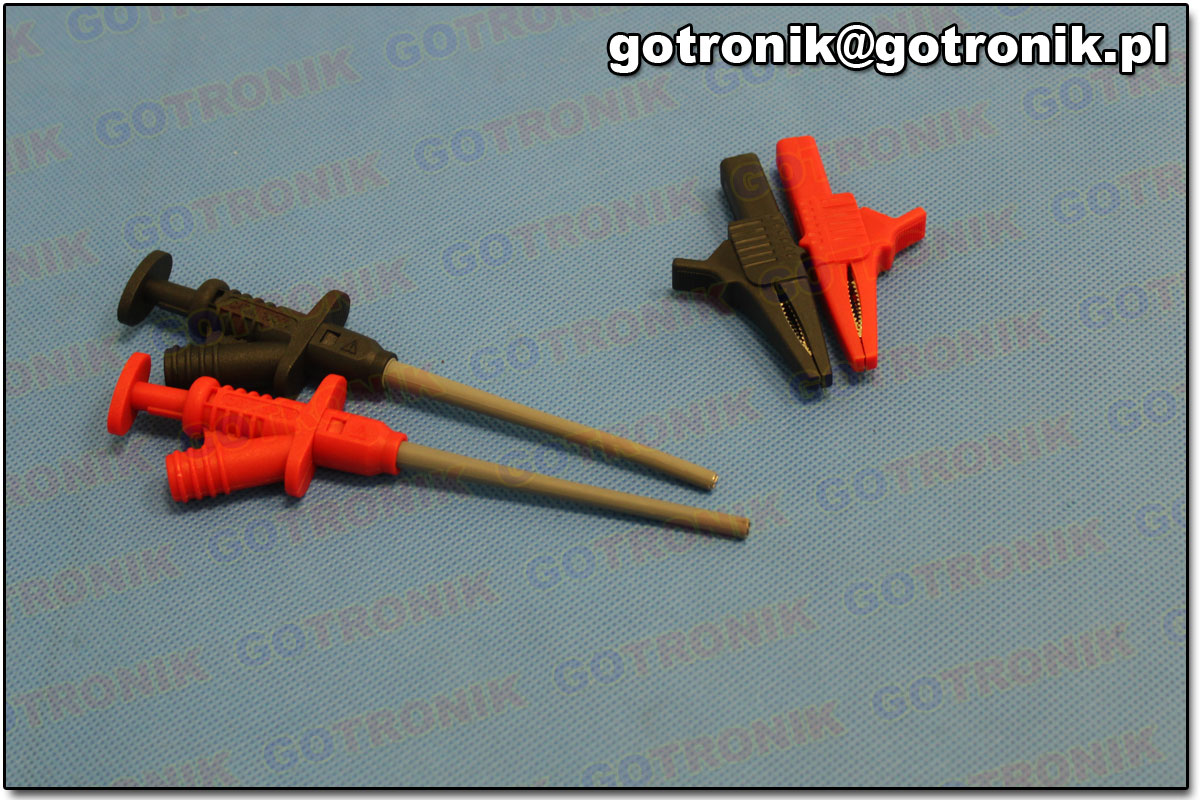

Dołączone do zestawu końcówki pomiarowe są dobrej jakości i wpinają się w złącze dość ciasno.

Końcówki pomiarowe

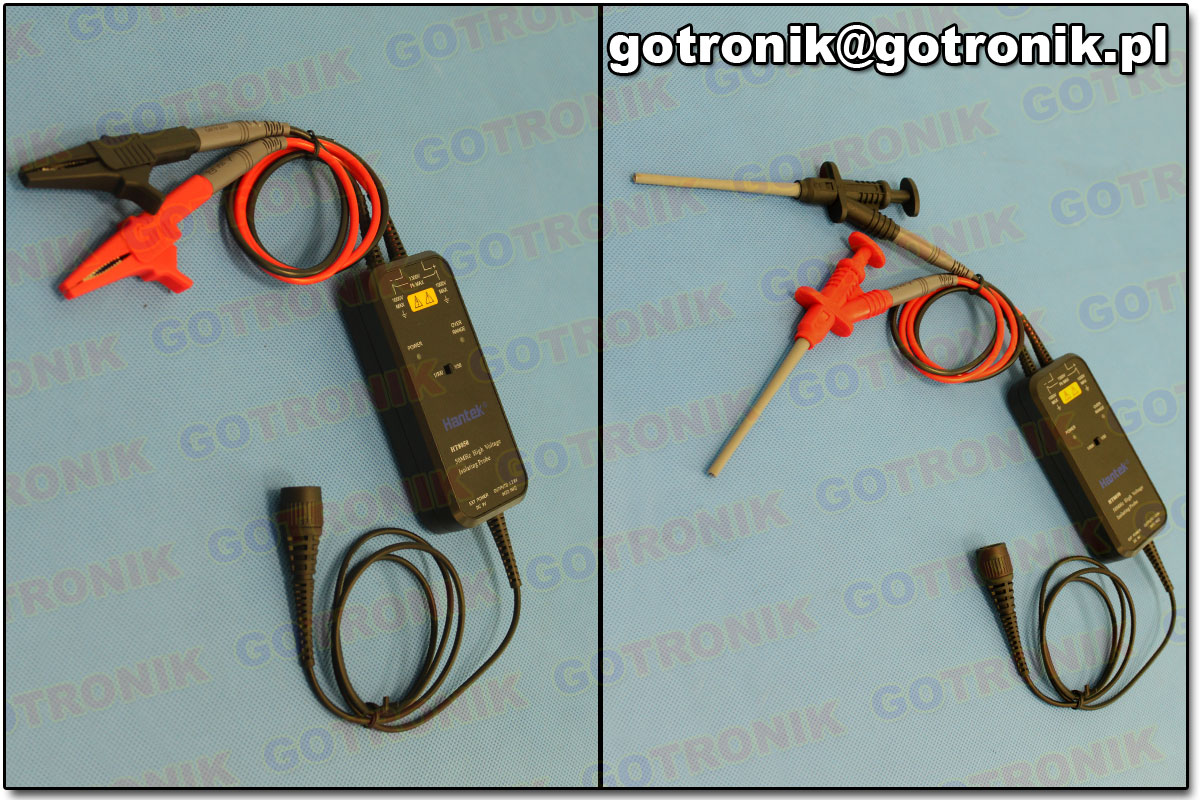

Całość zestawu pomiarowego prezentuje się następująco:

Zestaw pomiarowy
