Serce elektroniczne

Opublikowano 22 czerwca 2016 | Przez elektronicy

Serce elektroniczne

Przedstawiamy instrukcje montażową elektronicznego serca (wizualny efekt świetlny LED). Instrukcja została przygotowana zarówno w formie graficznej jak i tekstowej. Układ wymaga zasilania zewnętrznego od 5 V DC prądu stałego. Można wykorzystać do tego baterię lub zasilanie z portu USB (do zestawu został dołączony kabel USB do zasilania zestawu). Na płytce drukowanej PCB mamy ewentualnie wyprowadzenia, do których można dolutować gniazdo lub przewody na baterię.

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać. Powodzenia!

Zestaw szczególnie polecany jako doskonały prezent dydaktyczny dla początkujących elektroników – przy montażu nabywają bezcenne doświadczenie, sukces widoczny gołym okiem! Zachęca o początkującego elektronika do dalszego pogłębiania tajników elektroniki.

Zestaw BTE-183 do kupienia: http://www.gotronik.pl/elektroniczne-serce-efekt-swietlny-p-4042.html

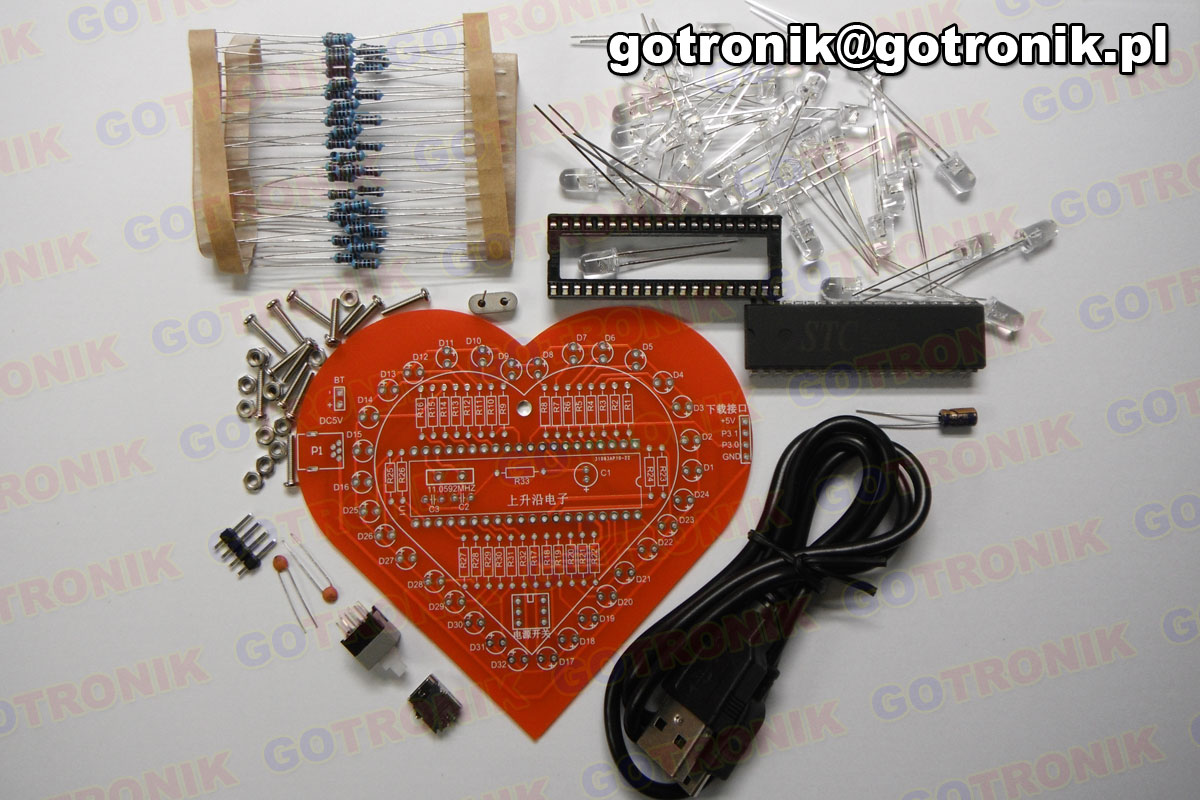

Elementy

Lista elementów:

gniazdo USB mini
2 kondensatory ceramiczne
kondensator elektrolityczny
kwarc 12 MHz
podstawka pod STC89C52RC
STC89C52RC
35 rezystory 1 k Ohm
goldpiny
32 diody
przycisk
płytka PCB

Ocena stopnia trudności:

płytka dwustronna z metalizacją otworów
solder-maska –TAK
opis montażowy na płytce drukowanej – TAK
schemat ideowy – NIE
schemat montażowy – TAK nadrukowany na płytce drukowanej
typ montażu: przewlekany THT
elementy montowane powierzchniowo SMD: NIE
elementy wymagające zachowania polaryzacji: TAK
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np stacja SL20ESD Solomon
cyna – najlepiej taka o średnicy 0,5 mm lub 0,7 mm
obcinaczki
wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

KROK 1

W tym kroku wlutujemy najniższe elementy. Wartość rezystorów przewlekanych możemy odczytać za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. W przypadku tego zestawu wszystkie rezystory mają identyczną wartość 🙂 więc zaczynamy montaż. Następnie przygotujemy kondensatory ceramiczne. Wlutowujemy kwarc i kondensator elektrolityczny zwracając uwagę na odpowiednią polaryzację. Dłuższe wyprowadzenie jest „+”, a krótsze „-„. Z najniższych elementów zostało gniazdo USB, które teraz wlutujemy.

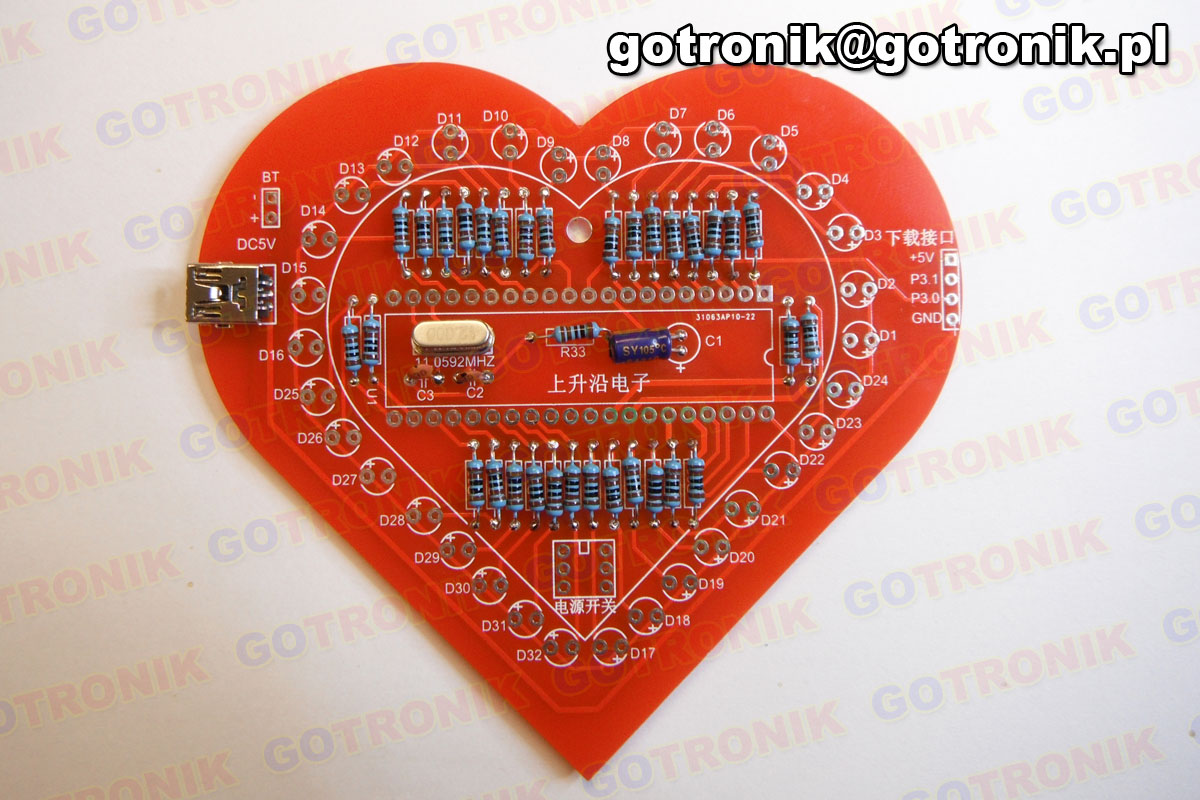

Krok 1

KROK 2

Wlutujemy goldpin. Przyszedł czas na diod świecące LED. Nie można pomylić polaryzacji w żadnej diodzie. Dłuższe wyprowadzenie jest „+”, a krótsze „-„.

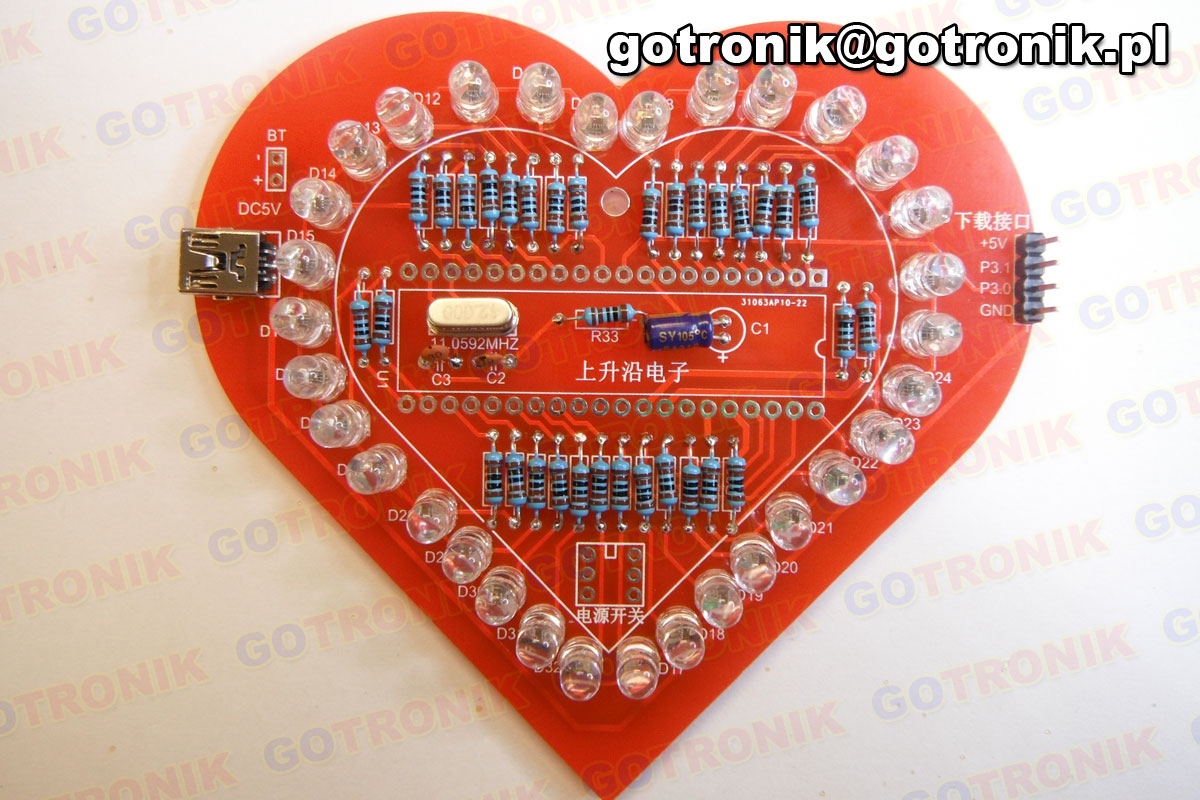

Krok 2

KROK 3

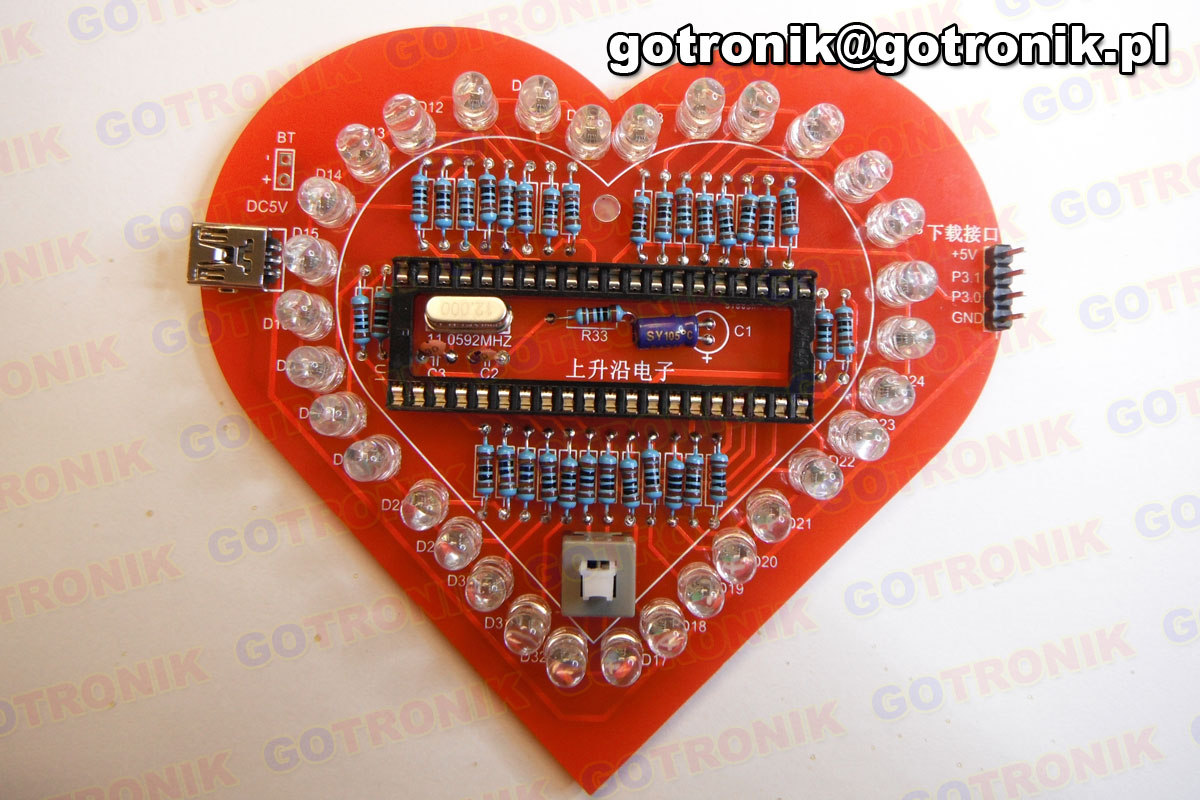

Pozostały dwa ostatnie elementy do wlutowania: podstawka DIP40 pod mikroprocesor i przycisk włącznik zasilania.

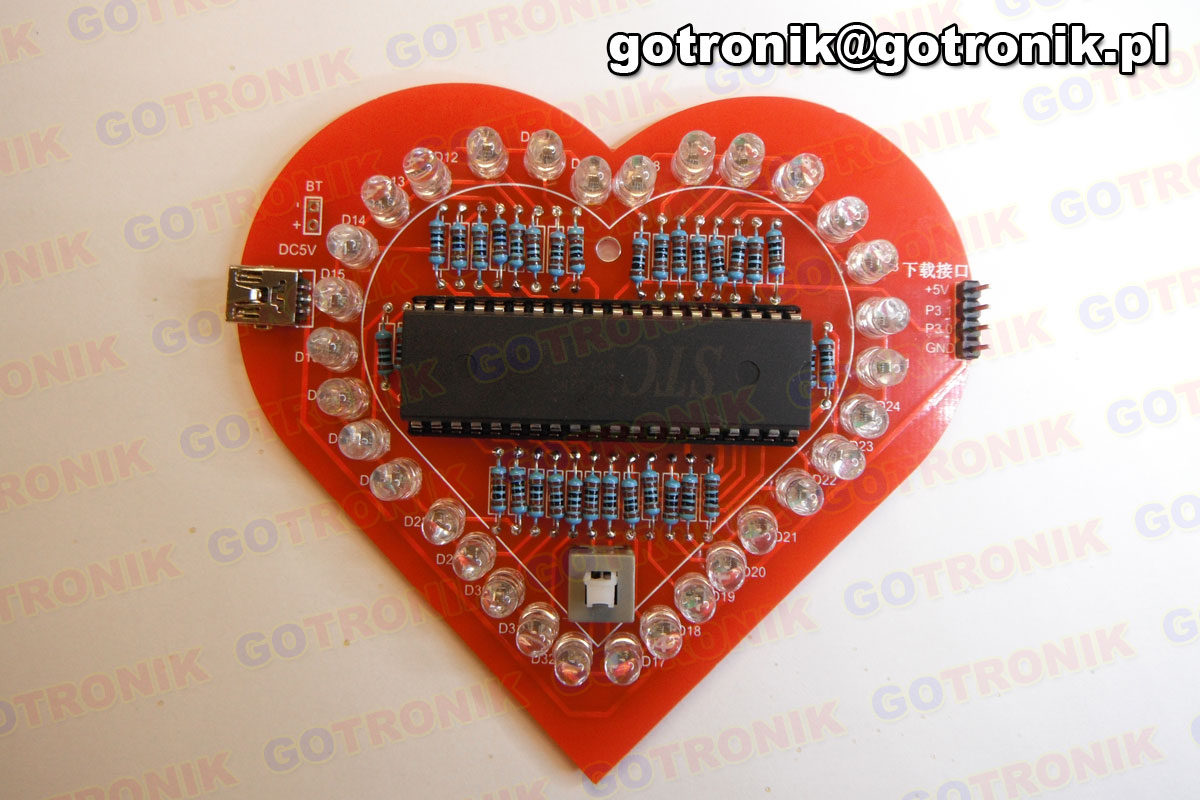

Krok 3

Po przylutowaniu wszystkich elementów elektronicznych pozostało nam tylko włożyć procesor do podstawki. Tutaj także należy pamiętać o odpowiednim włożeniu układu do podstawki tak aby klucz układu pokrywał się kluczem w podstawce i nadrukiem na płytce drukowanej (aby pin 1 przypisany w podstawce i płytce drukowanej PCB pokrywał się z włożonym pinem numer 1 mikroprocesora).

Układ elektroniczny jest zmontowany i gotowy do działania. Można teraz przystąpić do przetestowania poprawności działania efektu świetlnego. W tym celu podłączam zasilania z portu USB. Zaczynają świecić diody LED w różnych sekwencjach. Podsumowując montaż zakończony sukcesem.

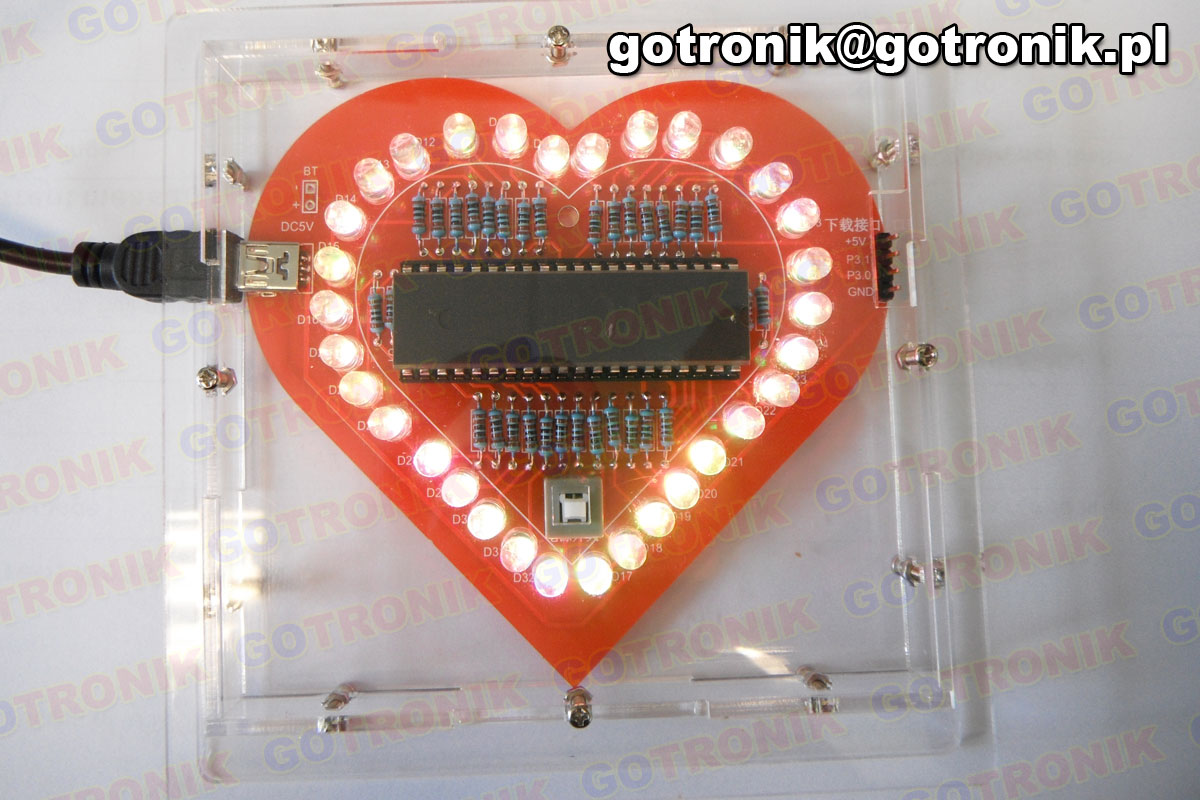

Układ gotowy

poniżej zamieszczam film wykonany w pomieszczeniu o znacznym zaciemnieniu obrazujący efekty świetlne oferowane przez opisywany zestaw BTE-183:

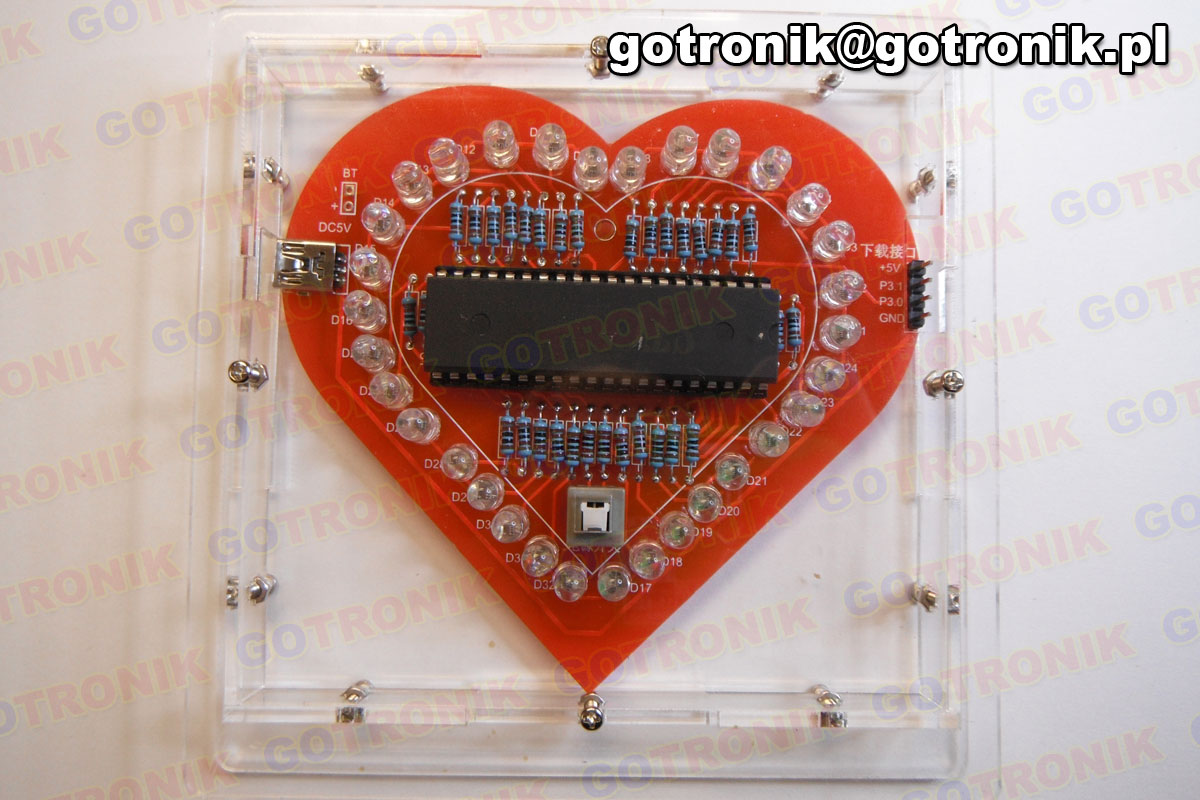

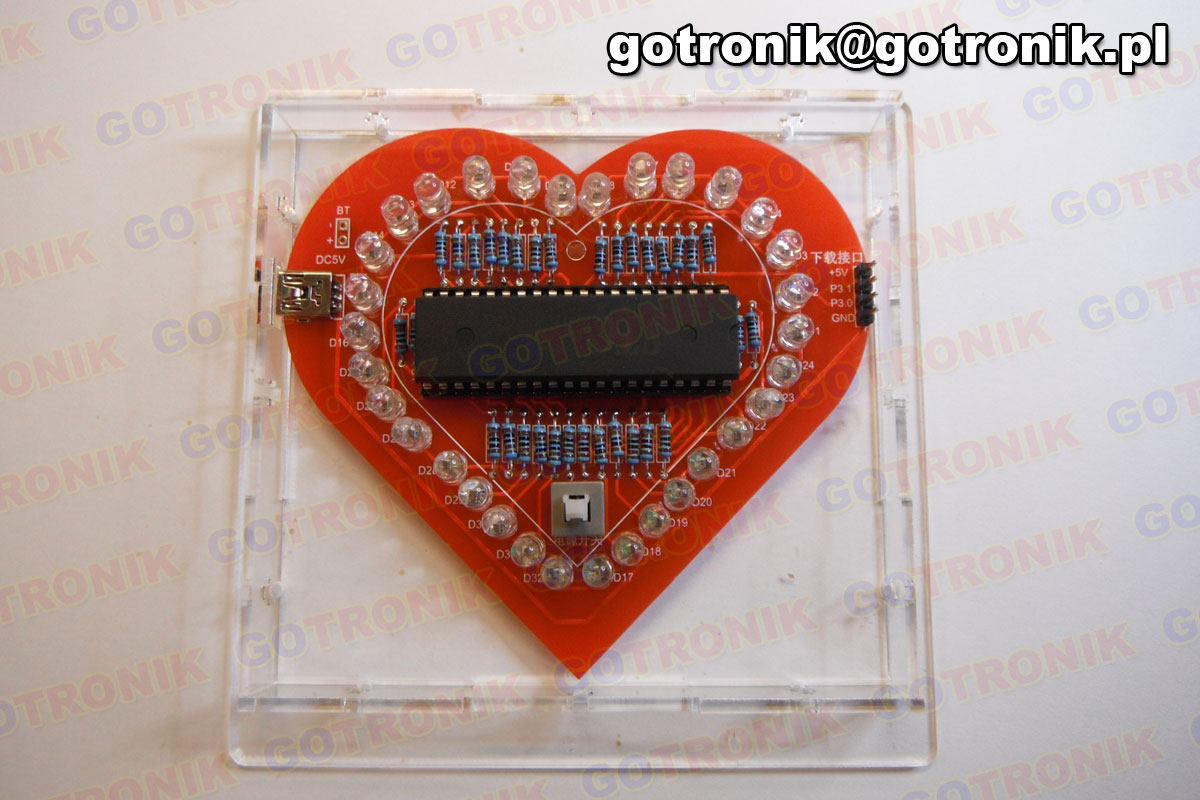

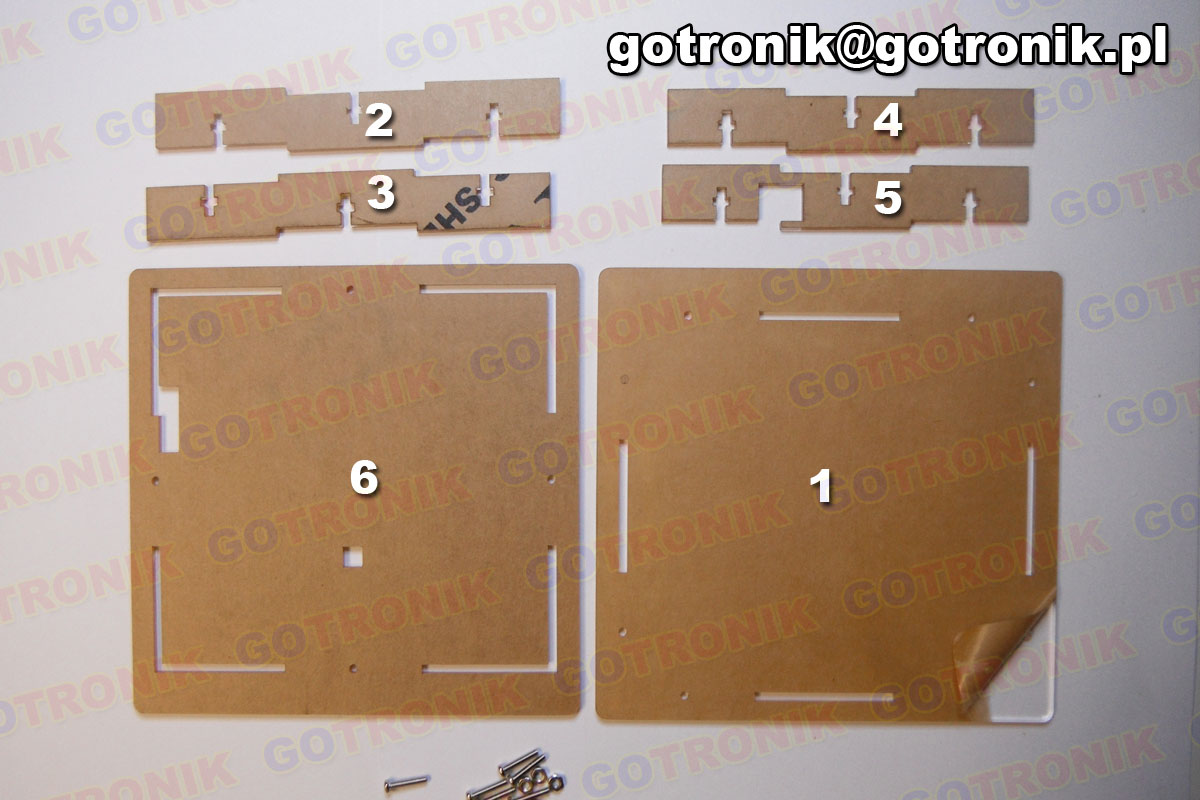

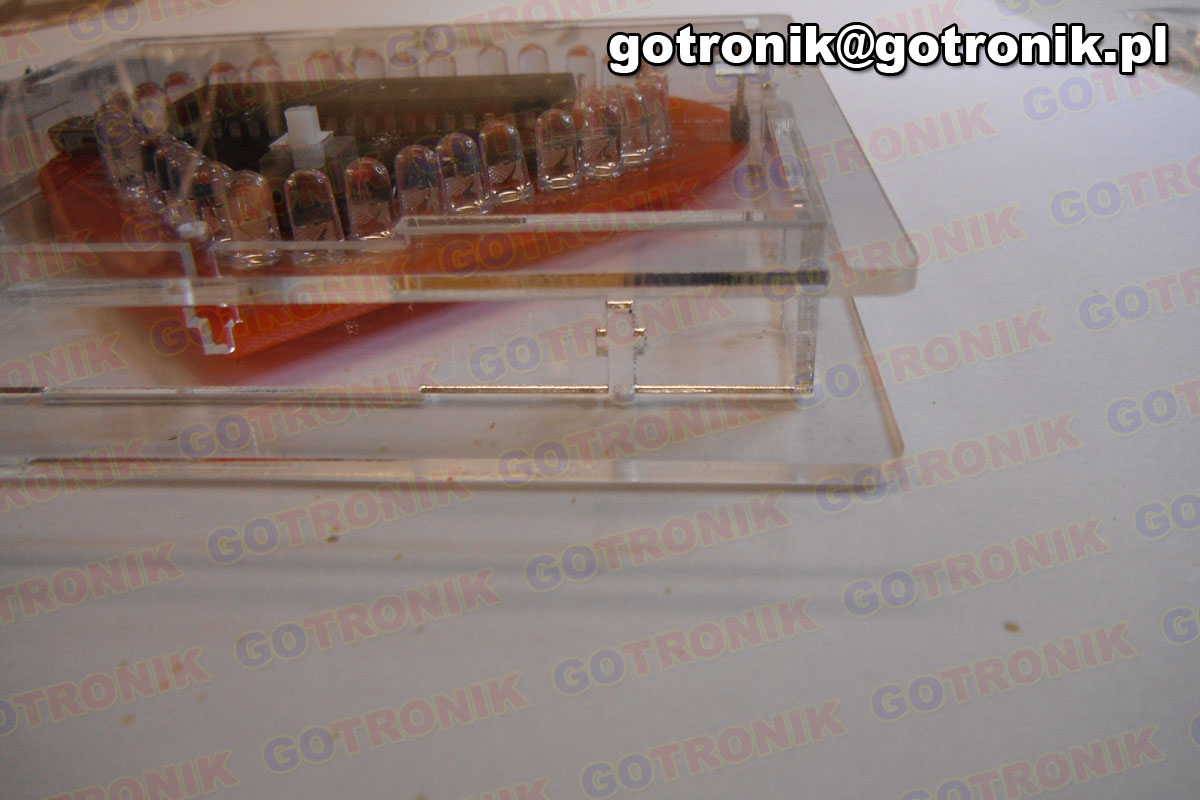

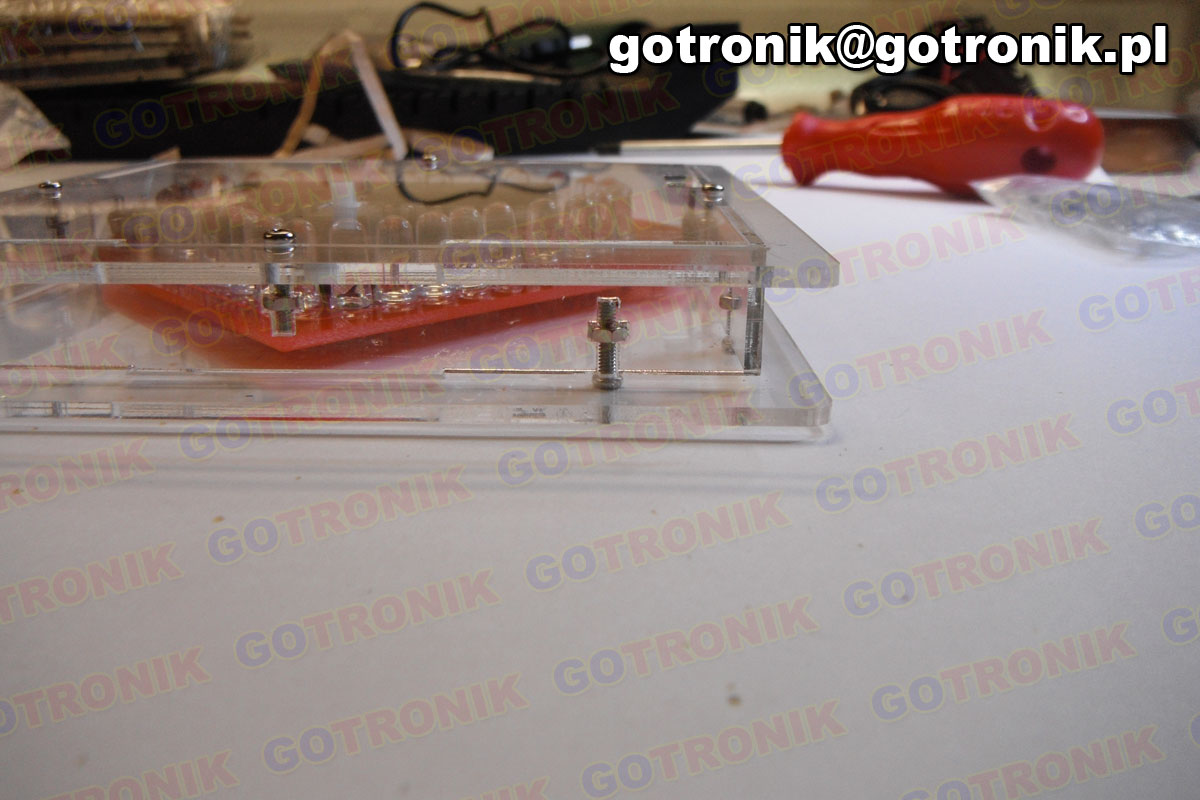

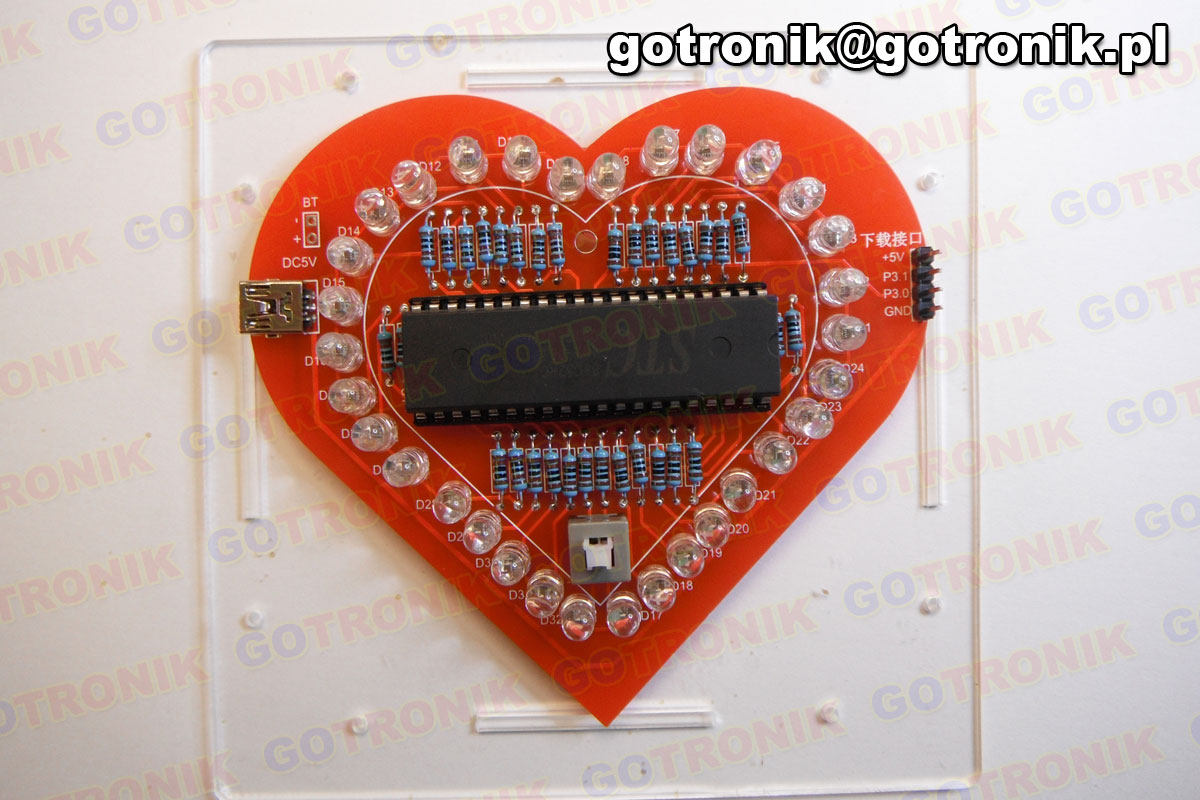

KROK 4
