Zegarek elektroniczny z termometrem

Opublikowano 28 kwietnia 2016 | Przez elektronicy

Zegarek z termometrem

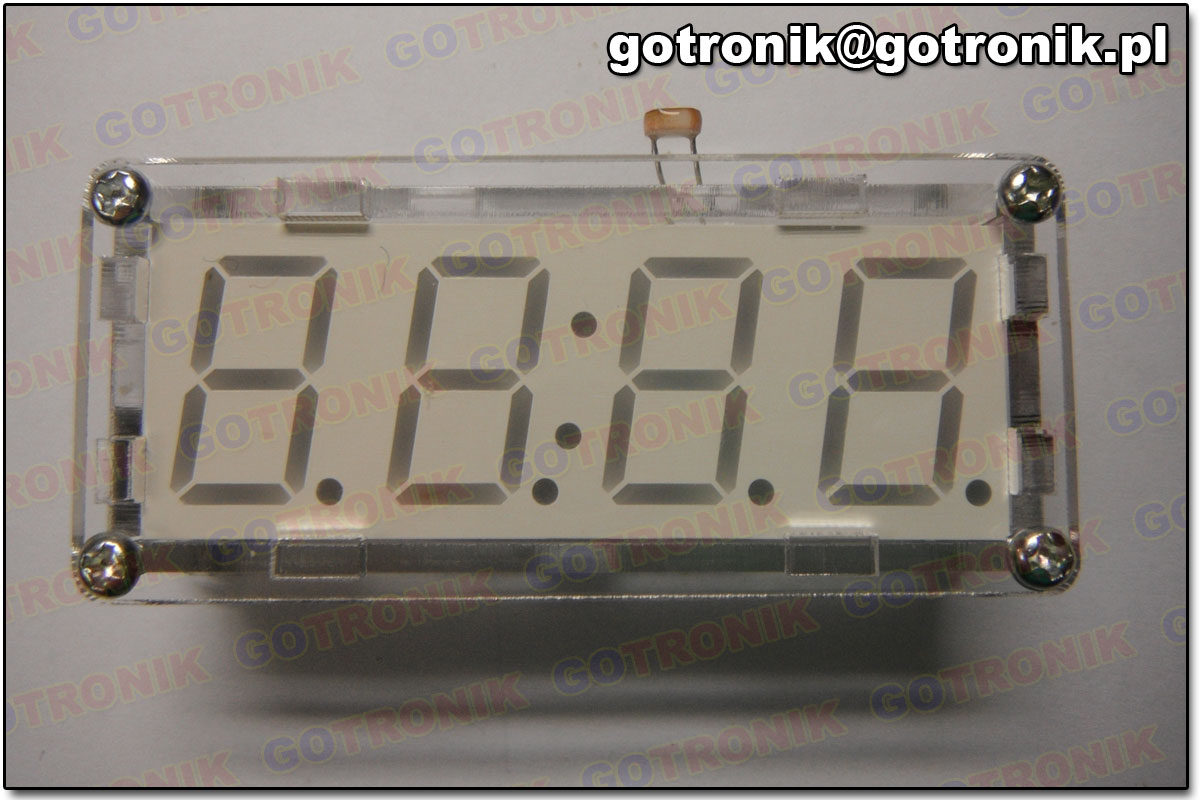

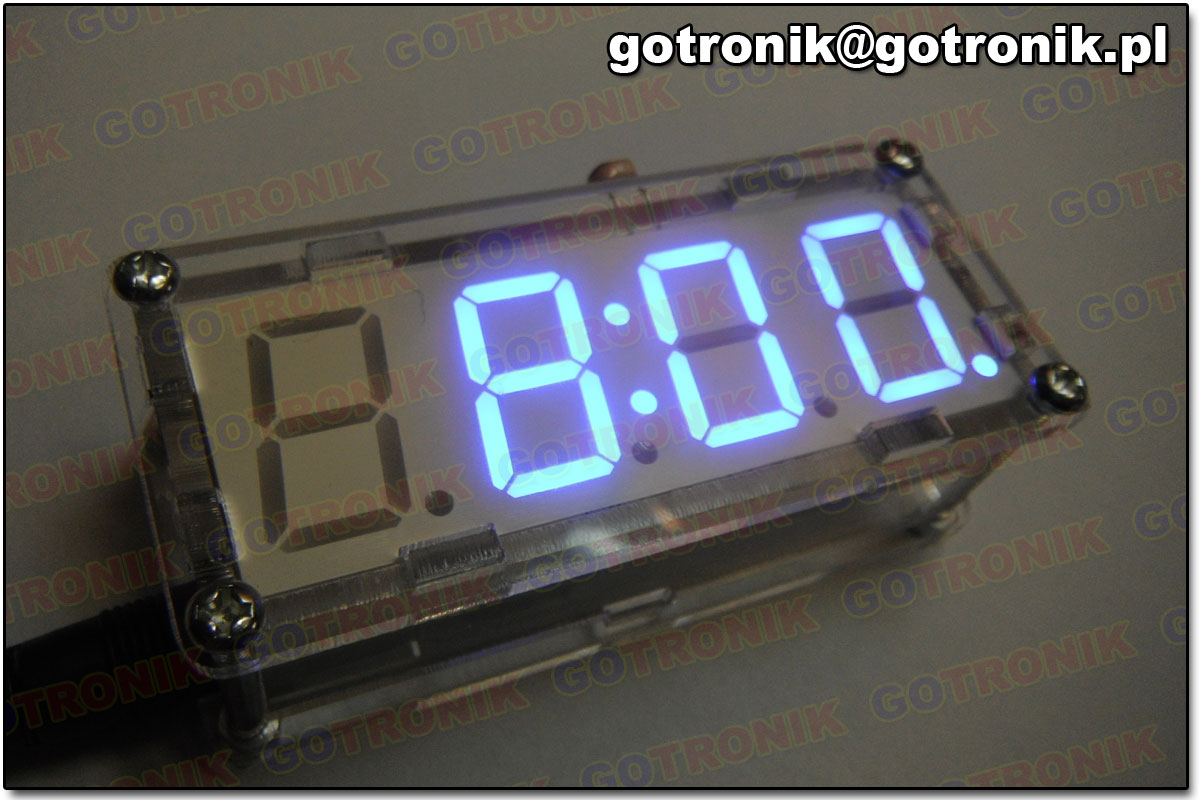

Przedstawiamy instrukcje montażową zegarka elektronicznego z termometrem, w przezroczystej obudowie. Instrukcja została przygotowana zarówno w formie graficznej jak i tekstowej. Układ wymaga zasilania zewnętrznego 5 V DC prądu stałego. Do zestawu dołączono przewód USB, dzięki któremu uzyskamy żądane napięcie zasilające układ np. z portu USB komputera, lub ładowarki lub power-banka. Układ posiada podtrzymanie bateryjne dla zegara czasu rzeczywistego DS1302 (wymagana bateria CR1220 3 V do umieszczenia w podstawce – zawarta w zestawie).

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać. Powodzenia!

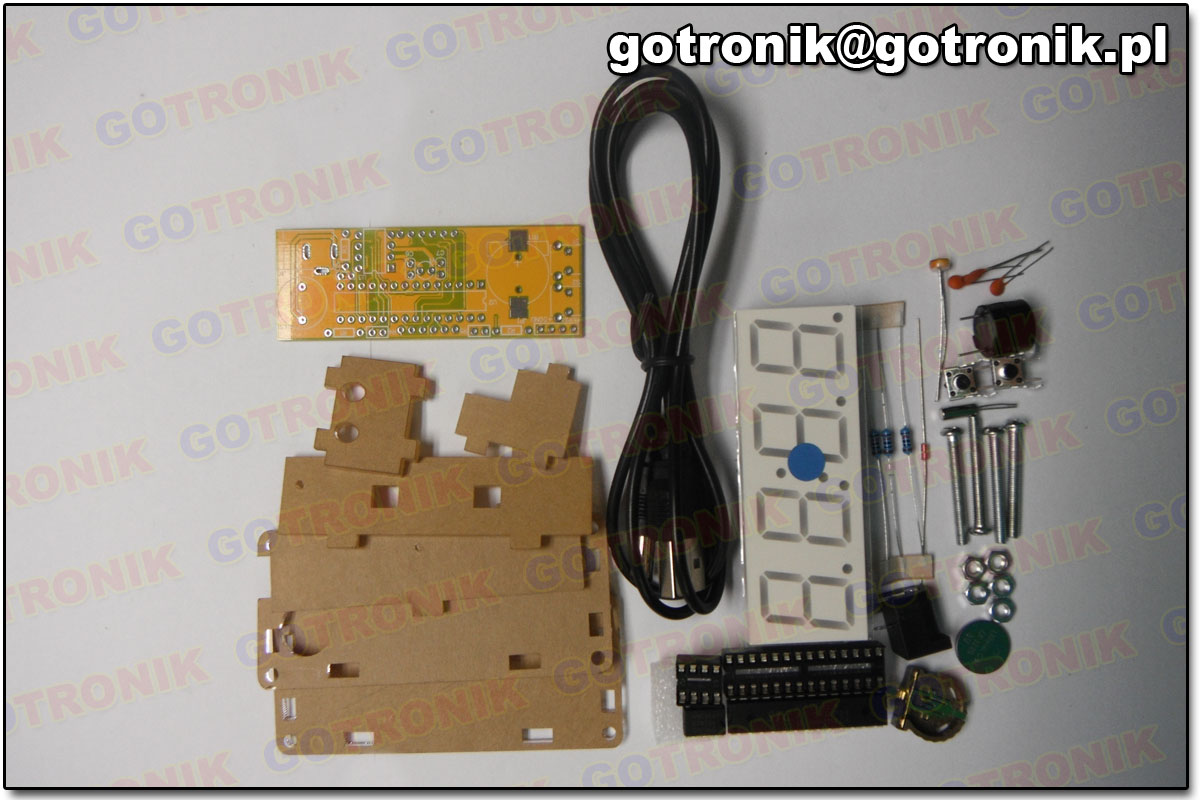

Pogrupowane elementy

Zestaw można zakupić w naszym sklepie internetowym: http://www.gotronik.pl/zegar-elektroniczny-led-termometrem-p-3986.html

Lista elementów:

wyświetlacz LED 7-segmentowy
złącze 2 pin do przyłączenia zasilania
termistor NTC
fototranzystor
2 kondensatory ceramiczne 22 pF
kondensator ceramiczny 0,1 uF
2 przyciski
bateria CR1220 3 V
kwarc 32768
buzzer 5V
podstawka pod baterie 3 V
podstawka pod STC15F204EA
STC15F204EA
3 rezystory 10 kOhm
podstawka pod DS1320
DS1320
gniazdo DC005
kabel USB
4 śruby z nakrętkami
przezroczysta obudowa w 6 częściach
płytka PCB

Ocena stopnia trudności:

płytka dwustronna
solder-maska –TAK
opis montażowy na płytce drukowanej – TAK
schemat ideowy – NIE
schemat montażowy – TAK nadrukowany na płytce drukowanej
typ montażu: przewlekany THT
elementy montowane powierzchniowo SMD: NIE
elementy wymagające zachowania polaryzacji: TAK
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np stacja SL20ESD Solomon
cyna – najlepiej taka o średnicy 0,5 mm lub 0,7 mm
obcinaczki
wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane np R1, w załączonej do zestawu kartce sprawdzamy wartości danych elementów i lutujemy. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

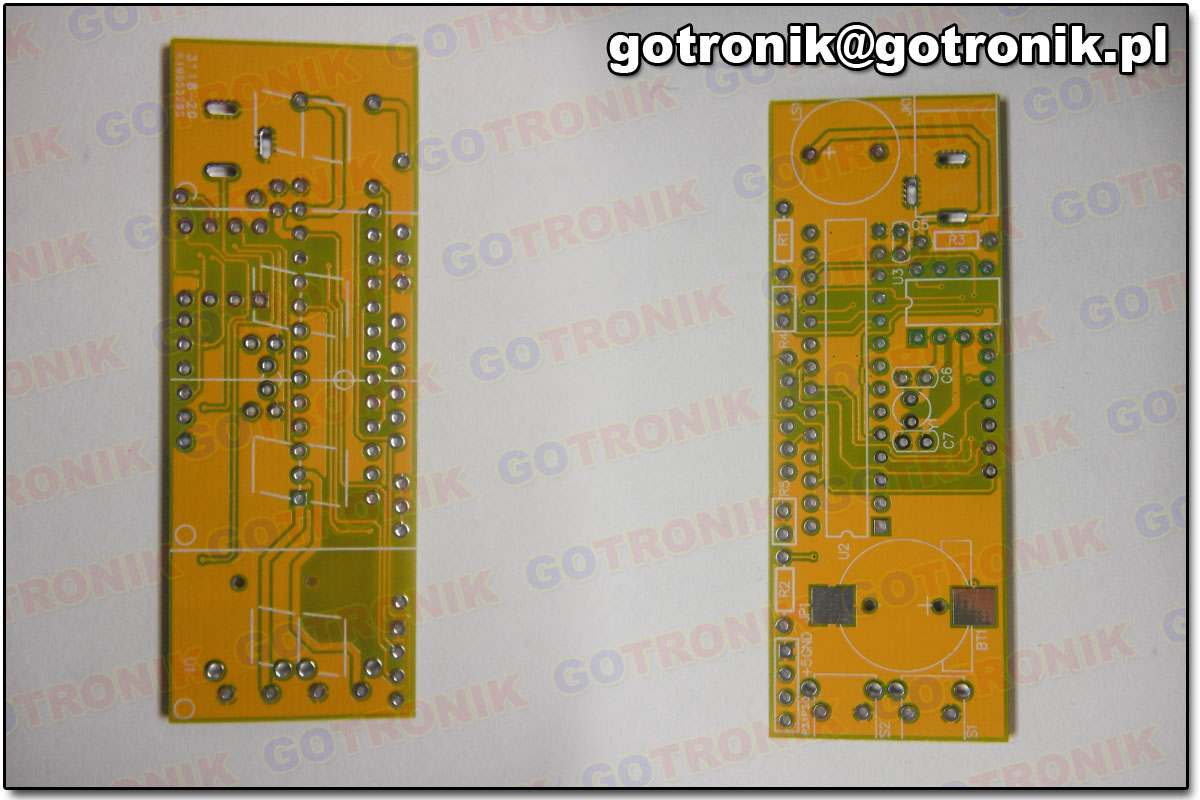

Widok płytki z góry i z dołu

KROK 1

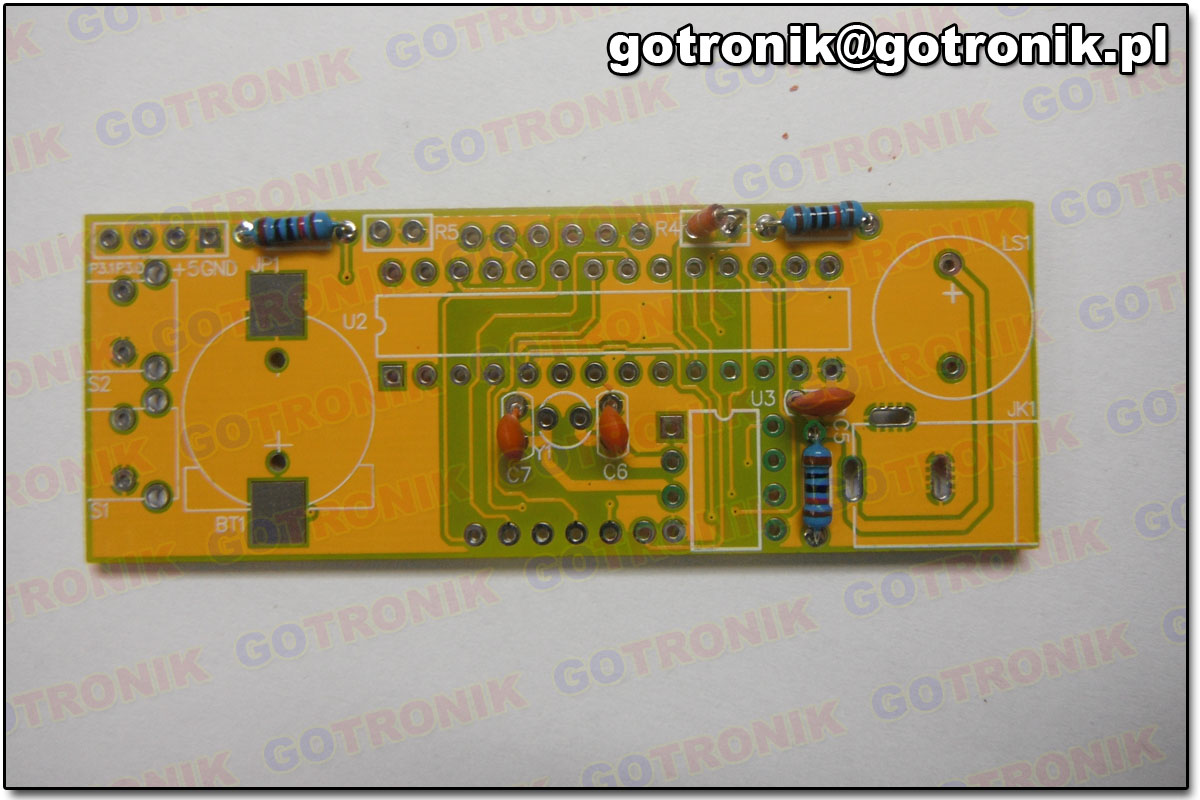

W tym kroku wlutujemy najniższe elementy. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy. Następnie przygotujemy termistor NTC. UWAGA! Element najlepiej pozostaw na dłużysz nóżkach, aby można go było wystawić za obudowę. Wlutuj kondensatory ceramiczne.

Krok 1

Czas na lutowanie podstawki pod baterię i dwóch przycisków. Ostatnim elementem jaki wlutujemy w tym kroku jest fotorezystor, którego należy pozostawić na dłuższych nóżkach, podobnie jak termistor NTC.

Lutowanie niskich elementów

KROK 2

Wlutujemy pozostałe elementy, które będą znajdowały się po tej stronie płytki. Wlutuj podstawki po układy scalone, zwróć uwagę na wycięcia w podstawce i te znaczone na schemacie montażowym na płytce PCB. Następnie wlutuj gniazdo DC005. Jako ostatni element wlutuj buzzer. Zwróć uwagę na polaryzację, na płytce zaznaczono „+” i na naklejce na elemencie też zaznaczono „+”. Ta strona płytki gotowa. Przewróć ją na drugą stronę i przejdź do kolejnego kroku.

Krok 2

KROK 3

Wlutuj wyświetlacz. Kropki pomogą ustalić, w którą stronę powinien być zwrócony.

Krok 3

KROK 4

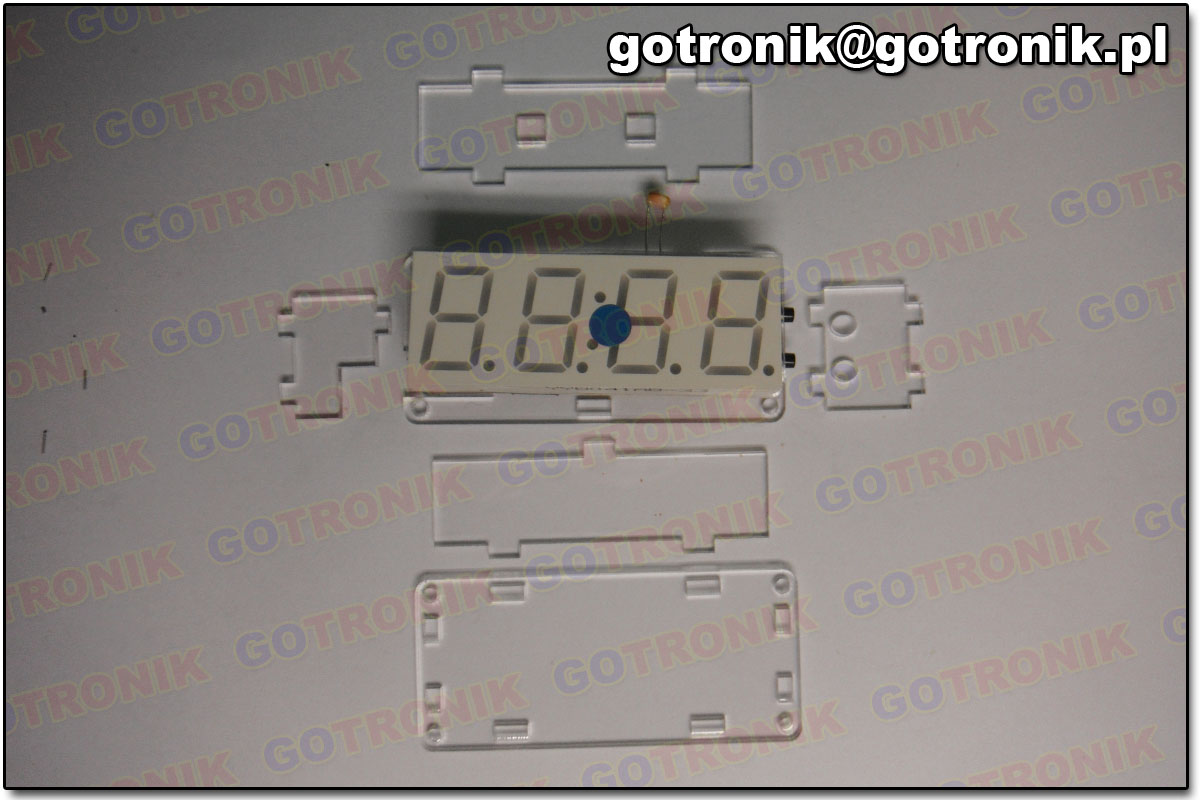

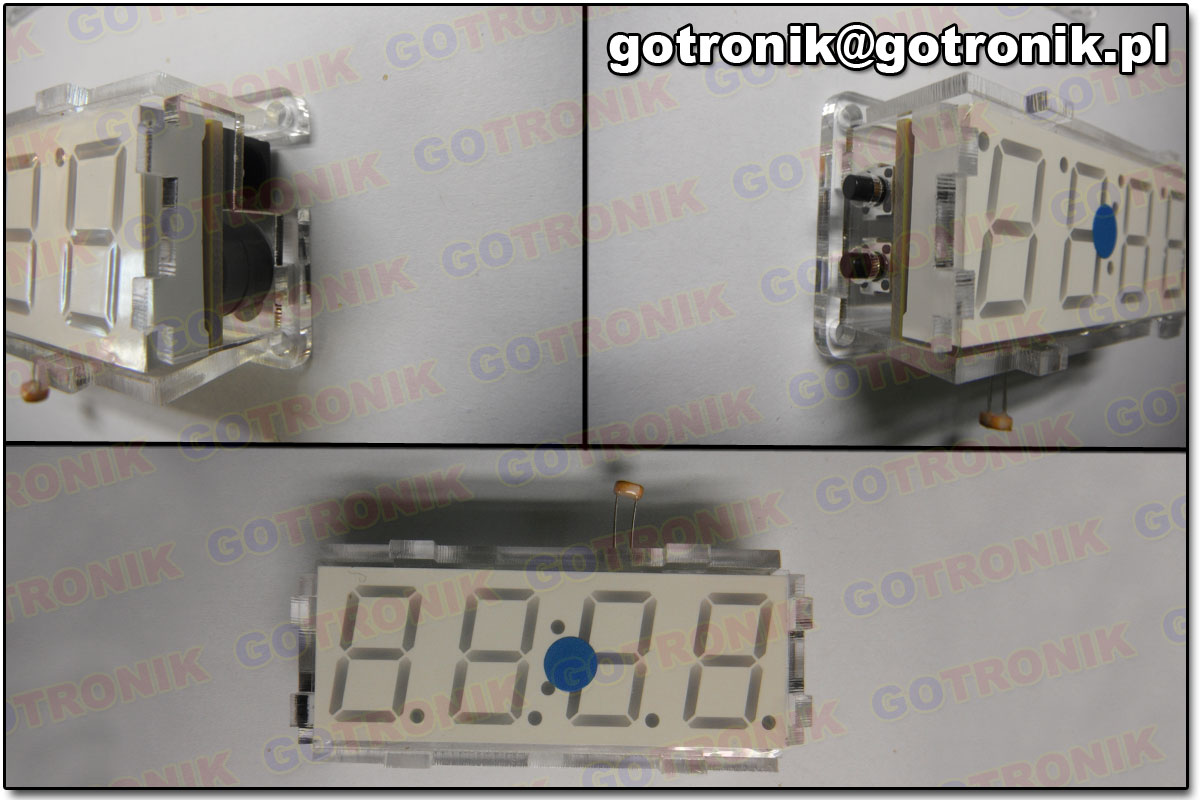

Przygotujemy teraz obudowę dla zegarka. Rozłóż elementy w następujący sposób. Zwróć uwagę na numerację części, będziemy się nimi posługiwać. Zdejmij papier ochronny.
