Przezroczysta obudowa dla Arduino MEGA2560 R3

Obudowa do Arduino MEGA2560

Przygotowaliśmy krótką instrukcję, jak zmontować obudowę dla Arduino MEGA2560 R3 AVR. Wspomniana obudowa składa się z 6 części. Potrzebne będę też śrubki z nakrętkami, o dwóch różnych długościach (są zawarte w zestawie). Zanim przejdziemy do dokładnej instrukcji, przyjrzyjmy się temu modelowi Arduino. Bazuje na mikrokontrolerze Atmel ATMega2560, ma 54 cyfrowych pinów IO (w tym 15 PWM), 16 wejść analogowych, 4 sprzętowe interfacy UART, kwarc 16 MHz, złącze USB, gniazdo zasilania, złącze ICSP oraz przycisk RESET. Zawiera wszystko, co niezbędne do uruchomienia mikrokontrolera, wystarczy podłączyć ją do komputera lub zewnętrznego źródła zasilania. Płytka w wersji R3 używa mikrokontrolera ATMega16U2 w roli konwertera USB-UART, zamiast układu FTDI.

Przyjrzyj się grafice, jak poskładać zestaw. W razie wątpliwości przeczytaj poniższy opis.

Kolejne etapy pracy

KROK 1

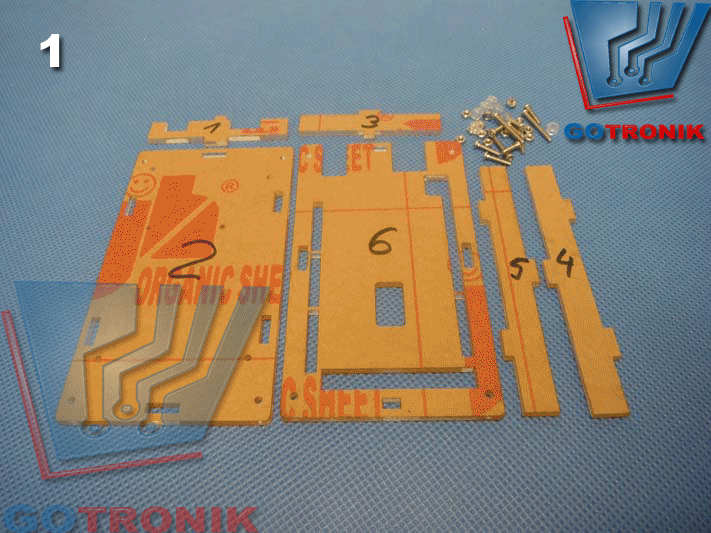

Rozłóż wszystkie elementy. Ściągnij papier ochronny. Przyjrzyj się na grafice numeracji poszczególnych elementów i postępuj zgodnie z poniższymi krokami.

KROK 2

Włóż element 2 i 3 w element 1, który jest podstawą obudowy.

KROK 3

Weź krótsze śrubki. Włóż 6 śrubek od spodu podstawy obudowy, omijając 4 otwory znajdujące się w rogach podstawy. Od góry nałóż plastikowe dystanse. Teraz ułóż płytkę Arduino i nakrętkami dokręć śrubki.

KROK 4

Włóż element 4 i 5 w postawę obudowy. Teraz nałóż element 6 na wierzch.

KROK 5

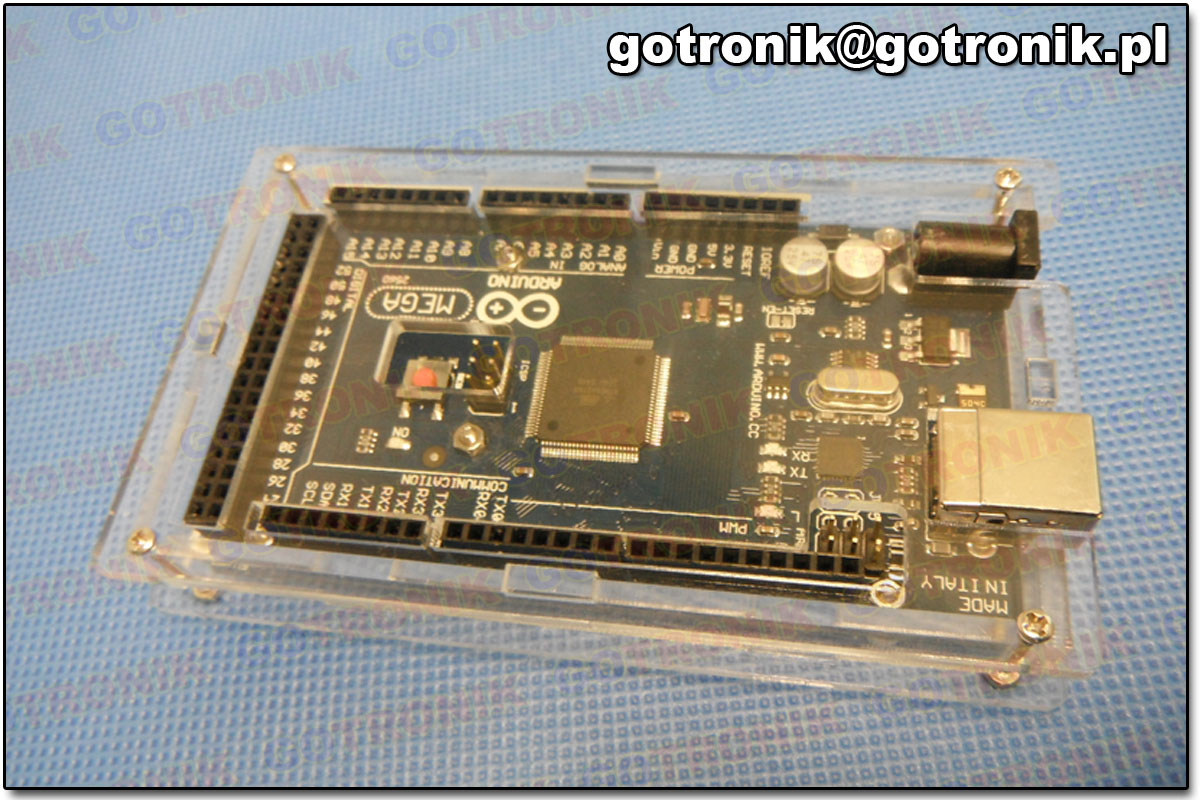

Nałóż 4 dłuższe śrubki w rogach płytki i dokręć od spodu nakrętkami. Gotowe.
