Mini oscyloskop cyfrowy DSO1C15

Opublikowano 2 kwietnia 2020 | Przez elektronik

Mini oscyloskop cyfrowy DSO1C15 to nowy model oscyloskopu dostępny w ofercie firmy GOTRONIK. Małe rozmiary, waga oraz wbudowany akumulator 3000mAh sprawiają że urządzenie może być wykorzystywane do pomiarów mobilne bez konieczności dostępu do źródła zasilania. W przypadku wyczerpania baterii wystarczy podłączyć go do Powerbanka lub gniazda USB w komputerze. Solidna obudowa oraz guma osłona chroni urządzenie przed uszkodzeniem w trakcie upadku. Niezłe parametry urządzenia, 100MHz szerokość pasma przy częstotliwości próbkowania 500MSa/s praz 240kB długości rekordu pamięci sprawiają że urządzenie poradzi sobie z wieloma pomiarami. Duży ekran o przekątnej 2,4: o rozdzielczości 320 x 240 pikseli jest czytelny i przyjemny w obsłudze. Prosta obsługa, większość podstawowych opcji została umieszczona pod przyciskiem na panelu przednim umożliwia szybką zmianę parametry bez konieczności przeszukiwania menu urządzenia. Wbudowana pamięć na 9 przebiegów oraz możliwość zapisania przebiegu referencyjnego sprawiają, że analiza przebiegów jest szybka i prosta.

Parametry techniczne:

model: DSO1C15
liczba kanałów: 1
rozmiar wyświetlacza: 2,4″
rozdzielczość wyświetlacza: 320 x 240 px
szerokość pasma: 110MHz
częstotliwość próbkowania: 500MSa/s
czas narostu: <3ns
długość rekordu pamięci: 240kB
zakres regulacji podstawy czasu: 10s/5s/2s/1s/500ms/200ms/100ms/50ms/20ms/10ms/5ms/2ms/1ms/
500us/200us/100us/50us/20us/10us/5us/2ms/1us/500ns/200ns/100ns/50ns/20ns/10ns/5ns/
tryby wyzwalania (Trigger): Auto/Normal/Single
tryb wyzwalania zboczem: opadającym/rosnącym
tryb wyświetlania: YT/scroll
regulowana poświata wyświetlanego przebiegu: wyłączona/1s/ na stałe
napięcie ładowania: 5V/800mA
maksymalne napięcie wejściowe: 40V (dzielnik x1),400V (dzielnik x10)
sprzężenie : AC/DC
funkcja auto

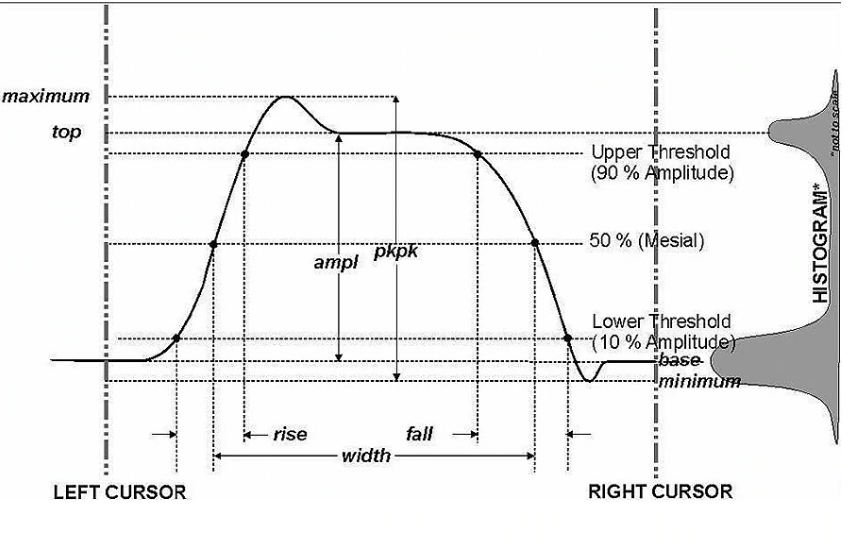

automatyczny pomiar parametrów: 14 różnych parametrów (Duty, duty-,Vpp, Vmean, Vrms, Vmax, Vmin, amp+, amp-, amp, wid+, wid-, prd, częstotliwość)
regulacja czułości napięciowej: 10V/5V/2V/1V/500mV/200mV/100mV/50mV/20mV
dokładność pomiaru: +/- 2%
przebieg referencyjny
zapis przebiegów
dokładność pomiaru częstotliwości: +/- 0,01%
impedancja wejściowa: 1MΩ
funkcja 50% zmniejszenia przebiegu
sposób obsługi: przyciski oraz joystick
analiza kształtu przebiegu: przesuwanie wykresu, mozliwość zatrzymania przebiegu
Język menu: Angielski/Chiński
wymiary: 115 x 75 x 33 mm
pojemność akumulatora: 3000mAh

Zestaw zawiera:

oscyloskop cyfrowy DSO1C15
przewód zasilający microUSB
sonda pomiarowa z dzielnikiem 1x/10x 6100
manual w języku angielskim
etui

Opis wyprowadzeń

Gniazdo microUSB – miejsce do podłączenia przewodu do ładowania oscyloskopu (5V/800mA)
Gniazdo BNC do podłączenia sondy pomiarowej

Dioda LED informująca o ładowaniu urządzenia.
Włącznik/wyłącznik oscyloskopu

Opis przycisków oraz wyświetlacza

Ekran oscyloskopu
Przycisk OK – zatwierdza ustawione parametry
50% – przejście do MENU z wyborem trybu pracy Joystica
Auto – automatyczne dostosowanie parametrów oraz wyśrodkowanie mierzonego przebiegu
REF – włączenie/wyłączenie przebiegu referencyjnego
X1/X10 – przełączenie dzielnika x1 lub x10 (zmiana widoczna na ekranie)
S – inkrementacja zakresu podstawy czasu
V – inkrementacja zakresu zmiany czułości napięciowej
AC/DC – zmiana sprzężenia
ns – dekrementacja zakresu podstawy czasu
ms – dekrementacja zakresu czułości napięciowej
MEAS – włączenie/wyłączenie wyświetlania wszystkich 14 pomiarów automatycznych
MENU – włączenie menu
STOP – zatrzymanie/ wznowienie przebiegu
SINGLE – wyzwalanie pojedyncze
SAVE – zapis obserwowanego przebiegu na ekranie do komórki pamięci. Przytrzymując przycisk SAVE możemy przejść do zapisanych przebiegów i wybierając jeden z nich przywrócić na ekran główny.
SEL – szybkie przełączenie trybu obsługi Joystica
Joystic do obsługi menu, przesuwania przebiegu, ustawiania triggera

Opis menu

Informacja o trybie pracy Auto/Wait/Stop
Informacja o włączonym trybie pracy Joystica
Informacja o miejscu wyświetlania obrazu na przebiegu, informacja o triggerze
Poziom naładowania akumulatora
Znacznik położenia wykresu
Położenie triggera
Aktualnie ustawiona czułość napięciowa
DC – ustawione sprzężenie ; x1/x10 – ustawiony mnożnik
Aktualnie ustawiona podstawa czasu

W celu zmiany parametru w MENU należy:

Nacisną przycisk MENU. Następnie przesuwając joystic góra/dół wybrać interesującą nas kategorię.
W celu zmiany parametry przesuwać joystic prawo/ lewo w ten sposób poruszamy się po podkategorii urządzenia.
Przyciskiem OK zatwierdzamy wybierany parametr.

W tej podkategorii możemy ręcznie wybrać wyświetlane parametry które nas interesują. Będą one stale wyświetlane podczas pomiaru. Zaznaczenie parametru odbywa się za pomocą przycisku OK.

W tym menu mamy możliwość wyboru ustawień dotyczących wyświetlania. Pierwszy z parametrów Persist oznacza poświatę. Tzn. zmieniający się przebieg będzie tworzył poświatę. Jest to element który można wykorzystać do obserwacji zmiany przebiegu. Mamy do dyspozycji 3 ustawienia: Non – wyłączony, 1s – poświata prez 1s, nieskończoność – tryb ciągły.
Jeżeli chodzi o Roll jest to funkcja umożliwiająca rolowanie przebiegu.

W kolejnym menu ustawiany jest trigger. Możemy wybrać pomiędzy Automatycznym lub normalnym, czyli ręcznym. Dodatkowo urządzenie oferuje również tryb single który wybierany jest za pomocą przycisku na panelu. W tym menu również dostępny jest wybór zbocza, opadające lub narastające.

Urządzenie posiada także możliwość kalibracji. Uwaga! Przed przeprowadzeniem kalibracji należy odłączyć wszystkie przewody pomiarowe oraz zasilania. Oscyloskop powinien być naładowany przed przystąpieniem do operacji kalibracji.
