Oscyloskop cyfrowy Hantek Serii DPO6002B

Opublikowano 20 marca 2020 | Przez elektronik

Oscyloskop Hantek DPO6002B to nowa seriaoscyloskopów cyfrowych wprowadzonych do oferty firmy GOTRONIK. Urządzenie posiada 3 wersje różniące się pasmem częstotliwości tj. 80MHz DPO6082B, 100MHz DPO6102B oraz 200MHz DPO6202B. Charakterystycznymi cechami tej serii jest próbkowanie do 1GS/a oraz długość rekordu pamięci 64M. Oscyloskop posiada dotykowy ekran umożliwiający obsługę urządzenia nie tylko za pomocą przycisków ale i również za pomocą dotyku. Poniżej przedstawiamy najważniejsze cechy oscyloskopów serii DPO6002B

Opis urządzenia

Oscyloskop DPO6002B to dwukanałowy oscyloskop cyfrowy produkcji firmy Hantek. Szerokość pasma w każdym kanale wejściowym jest taka sama i w zależności od modelu wynosi 80MHz, 100MHz lub 200MHz. Cechą odróżniającą te modele od innych jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystywać sygnały cyfrowe magistrali szeregowych UART, LIN, CAN IIC. Poza tym oscyloskop oferuje również wyzwalanie: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Delay, Set Up Hold oraz Runt. Kolejną wyróżniająca cechą tego oscyloskopu jest duży czytelny wyświetlacz TFT z 7 calowym ekranem o rozdzielczości 800 x 480 pikseli i palecie barw wynoszącej 16 milionów kolorów. Oprócz tego ekrany oscyloskopów Hantek DPO6002B są dotykowe, dzięki czemu żeby zmienić parametr wystarczy dotkną ekran palcem. Ponadto oscyloskop z serii DPO6002B wyposażone są w standardowe funkcje jak:

autoset – funkcja pozwala na automatyczne dobranie parametrów tj. Podstawy czasu, czułości oraz rodzaju wyzwalania w taki sposób żeby na wyświetlaczu był widoczny, stabilny oraz wyświetlany był caly okres przebiegu.
Automatyczny pomiar parametrów – urządzenie umożliwia wykonywanie pomiarów automatycznie bez konieczności używania kursorów lub obliczania wartości. Wystarczy wybrać w menu urządzenia interesujące nas parametry a na wyświetlaczu znajdziemy odpowiadające im wartości. Paretry które możemy zmierzyć to: częstotliwość, amplituda, współczynnik wypełnienia, Vrms, minimu, maksimum, średnią oraz wiele innych.
Pomiar kursorami – oprócza automatycznego pomiaru parametrów urządzenie umożliwia pomiar parametrów czasu oraz napięcia za pomocą kursorów. Przesuwając wskaźniki po wyświetlanym przebiegu możemy w prosty sposób zmierzyć bardzo dokładnie interesujące nas wartości.
Funkcja miernika DVM – urządzenie umożliwia wykonywanie pomiarów napięcia oraz częstotliwości podłączonych sygnałów pomiarowych DC, AC oraz częstotliwości.
Analiza FFT – oscyloskopy serii DPO6002B umożliwiają również wykonywanie analizy spektralnej FFT
zapisanie parametrów oraz zrzutu ekranu na zewnętrznym nośniku danych typu pendrive. W ten prosty sposób możemy zapisywać pomiary do pliku csv oraz odczytywać je podczas kolejnych pomiarów. Oscyloskop umożliwia także wykonywanie zrzutów ekranu do dzięki czemu możemy przedstawić otrzymane przebiegi graficznie

Parametry techniczne:

oscyloskopy Hantek serii DPO6002B
producent: Hantek
liczba kanałów wejściowych: 2
szybkość odświeżania przebiegu: 60,000 wfms/s (wyświetlanie punktów), 400,000 wfms/s (szybkie wyświetlanie)
wejście zewnętrznego wyzwalania: EXT
próbkowanie w czasie rzeczywistym 1GSa/s (1 kanał), 500kSa/s (2 kanały)
długość rekordu pamięci: 64M
rozdzielczość pionowa przetwornika A/D: 8 bitów
wyświetlacz LCD TFT 7 cali
rozdzielczość wyświetlacza: 800 x 480 pikseli
dotykowy ekran
ekran TFT o 16M pikseli
możliwość stworzenia przebiegu Bode
automatyczny pomiar parametrów: 42 różne parametry
kursory: TAK
wbudowany miernik napięcia (AC, DC) oraz częstotliwości
funkcja pomiaru FFT
operacje matematyczne: TAK
rozbudowany system wyzwalania
sprzężenie: AC, DC, GND
impedancja wejściowa 25pF, 1MΩ
możliwość ustawienia mnożnika: 1x, 10x, 100x, 100x
maksymalne napięcie wejściowe: 300VRMS (10x)
interpolacja przebiegu (sin x)/x
podstawa czasu: 2ns/dz – 100s/dz
tryb podstawy czasu: Y-T, X-Y, Roll
czułość napięciowa: 500uV/dz – 10V/dz
tryby wyzwalania: 19 rodzai
tryby wyzwalania: auto, general, single, edge, pulse, video, slope, overtime, window, pattern, interval, delay, set up hold, runt, UART, LIN, IIC, CAN SPI
interfejs: USB Host, USB device, LAN, UART, HDMI
napięcie zasilania: 230AC 50Hz
pobór mocy: 30W
wbudowany bezpiecznik: 2,15A /250V
temperatura pracy: 0 – 50°C
wymiary: 318 x 140 x 150 mm
waga: 3kg

Oscyloskop posiada 2 analogowe kanały pomiarowe. Urządzenie posiada możliwość automatycznego wykonywania pomiarów na podstawie obserwowanego przebiegu do 42 różnych parametrów. Dodatkowo funkcja miernika umożliwia na bieżąco wykonywanie pomiaru amplitudy oraz częstotliwości.

Cyfrowy fluorescencyjny wyświetlacz oraz możliwość wyświetlania temperatury barwowej umożliwiający w przejrzysty sposób obserwację przebiegów jak pokazano na rysunku poniżej.

Oscyloskop posiada dodatkowo funkcję Bode diagram umożliwiającą w prosty sposób przeprowadzenie badania np. filtrów oraz wykonanie charakterystyk częstotliwościowych oraz fazowych. Wystarczy do oscyloskopu podłączyć generator umożliwiający wykonywanie takiego pomiaru. Jeden kanał stanowi źródło odniesienia sygnału wejściowego. Natomiast drugi kanał stanowi kanał pomiarowy na wyjściu np. podłączonego filtru.

Oscyloskop posiada 256 poziomów intensywności wyświetlania.

Urządzenie posiada również funkcję umożliwiając pomiar szybkiej transformaty Fouriera (FFT). Jednocześnie na ekranie możemy obserwować aktualnie badany przebieg. Oscyloskop FFT wyświetla w automatycznie dostosowanej skali jak przedstawiano to na rysunku poniżej.

Oscyloskop posiada także funkcje zapamiętywania przebiegu i możliwość odtworzenia go punkt po punkcie. Zapisuje on ramki przebiegów (segmentacja akwizycji i odtworzenie przebiegu).

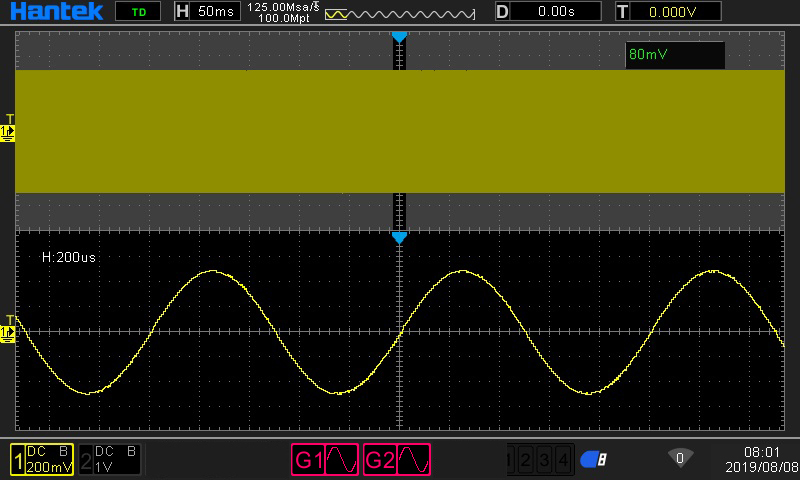

Długość rekordu pamięci wynosi 64M przy włączonym jednym kanale oraz 32M przy włączonych 2 kanałach itd.

Duży wyświetlacz o przekątnej 7″ i rozdzielczości 800 x 480 sprawia że posługiwanie się urządzeniem jest bardzo przyjemne, a odczyt i obserwacja przebiegów dokładna. Ekran dotykowy umożliwiający dostosowywanie obserwowanego przebiegu na wyświetlaczu. To jedna z wyróżniających cech tego modelu.
