Przetwornica napięcia DC-AC jest przetwornicą przekształcającą napięcie DC 12V na napięcie AC 220V. Maksymalna moc wyjściowa wynosi około 40W. Wymiary ,,,modułu przetwornicy to 43x38x25 mm.
Poniżej zaprezentujemy instrukcje podłączenia modułu przetwornicy oraz przedstawimy pomiary.

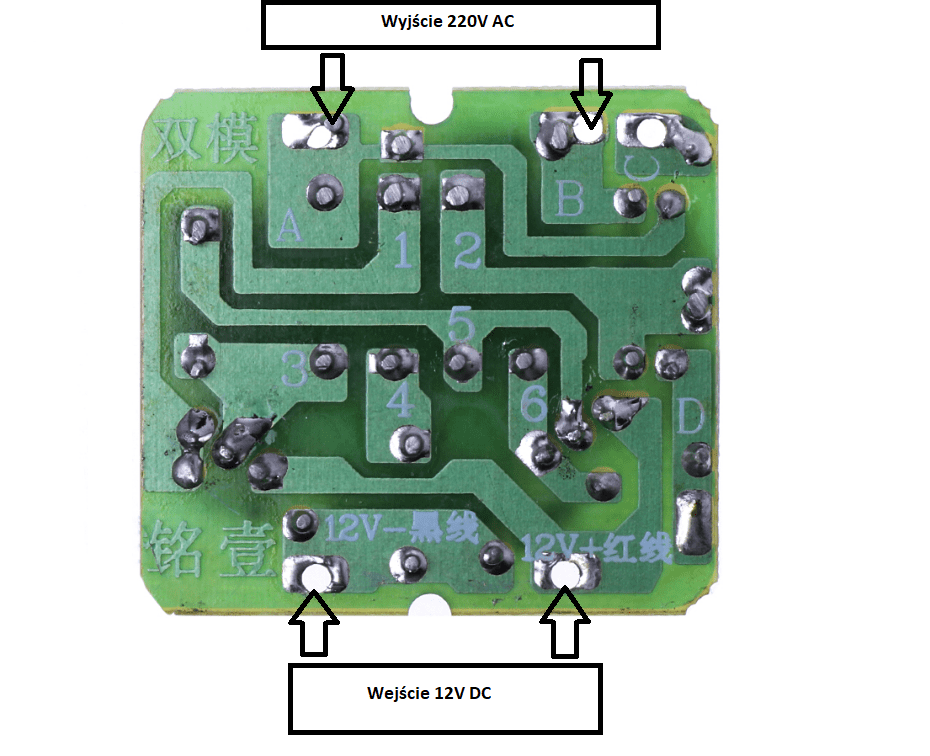

Opis wejść i wyjść
Pomiary bez obciążenia

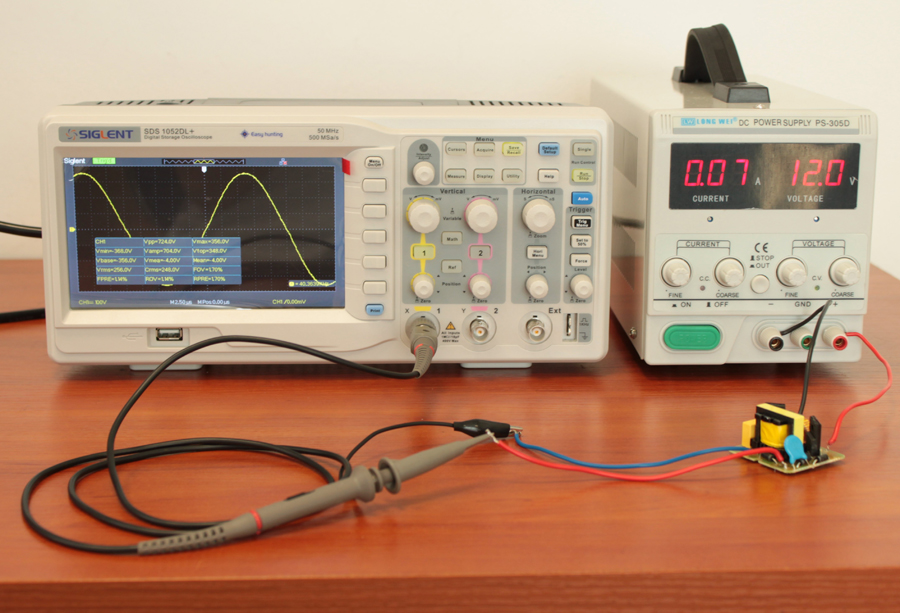

Do zasilania przetwornicy podłączono zasilacz Long Wei PS-305D, natomiast do wyjścia oscyloskop cyfrowy Sigilent SDS105DL+. Pomiary zostały wykonane bez obciążenia.
Złożony układ pomiarowy
Pomiar bez obciążenia

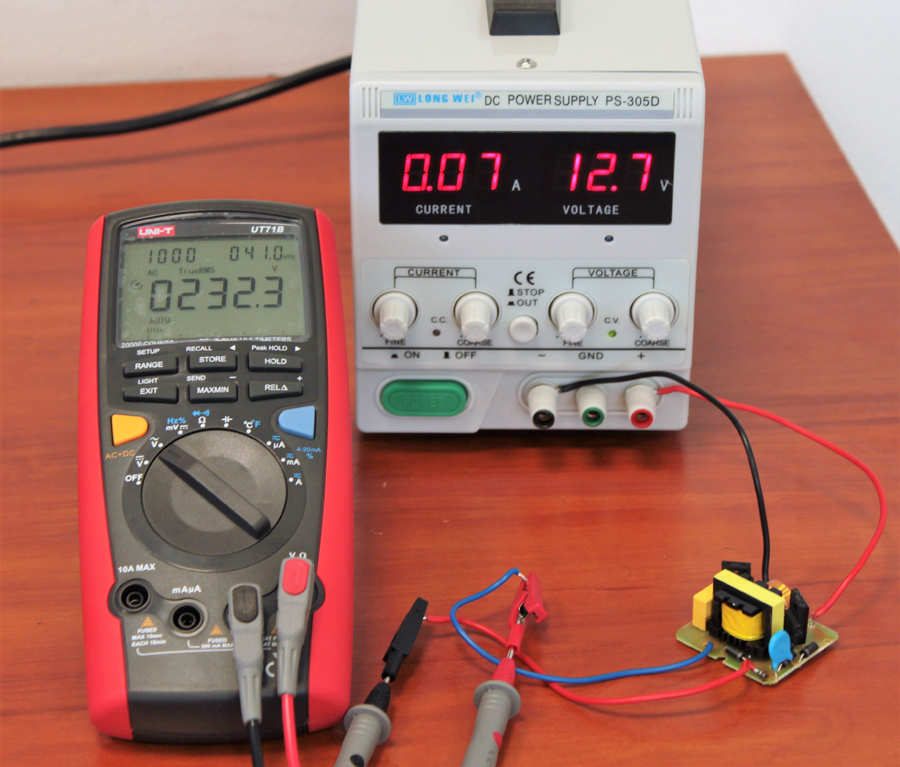

Do kolejnego pomiaru został wykorzystany miernik uniwersalny UNI-T UT71B. Poniżej znajdują się zdjęcia z pomiarów.
Pomiary bez obciążenia
Pomiary z obciążeniem

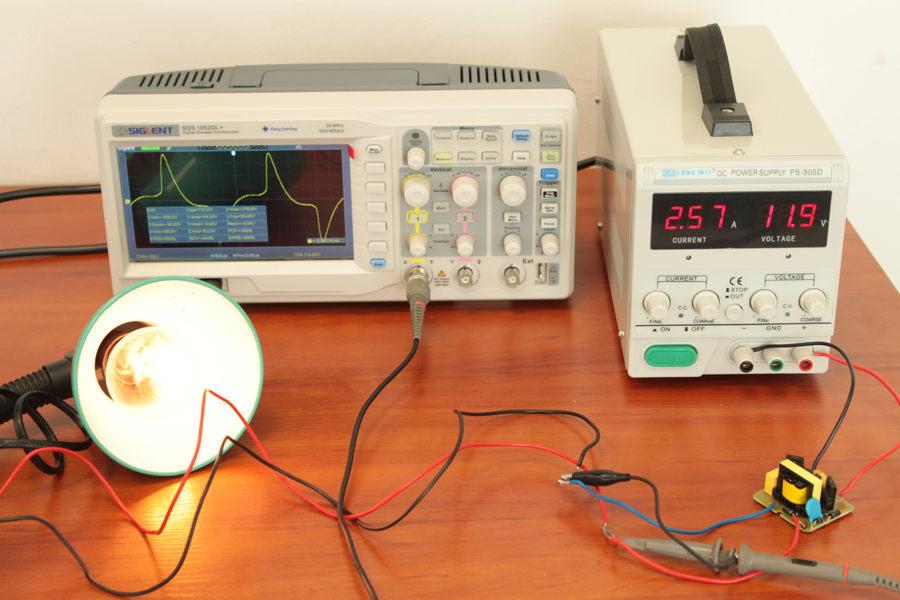

Do wyjścia przetwornicy została podłączona żarówka oraz oscyloskop Siglent SDS1052DL+.
Złożony obwód pomiarowy z obciążeniem
Pomiar z obciążeniem

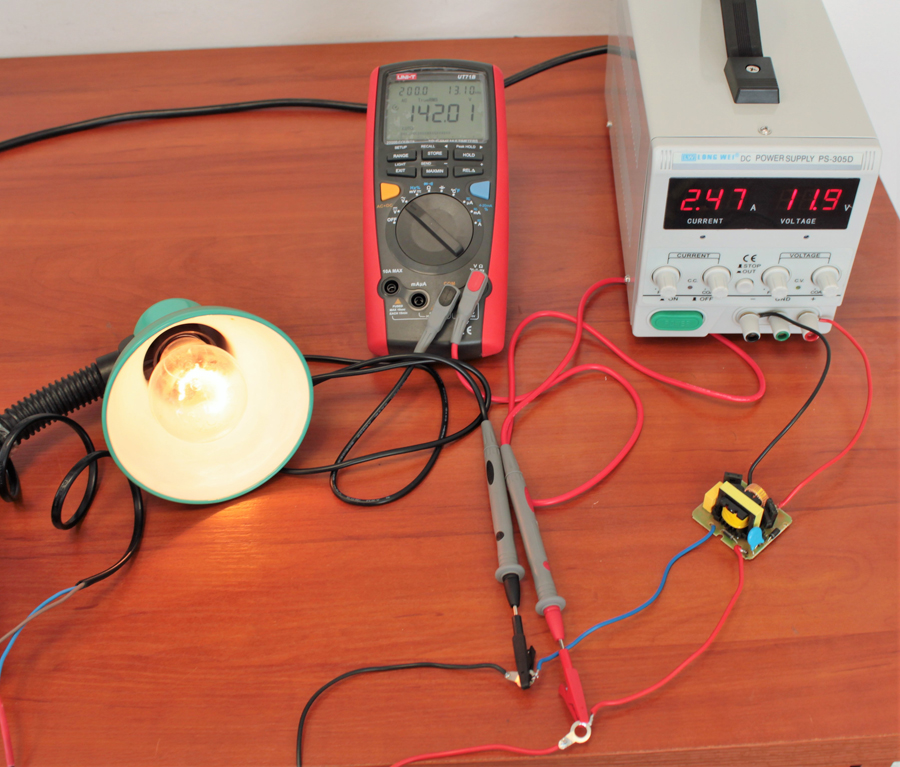

W kolejnym pomiarze zamiast oscyloskopu został podłączony miernik uniwersalny UNI-T UT71B.
Układ pomiarowy z obciążeniem
Wykres zależności napięcia wyjściowego od napięcia wejściowego przy nie obciążonym wyjściu
Bez obciążenia
Wykres zależności napięcia wyjściowego od napięcia wejściowego przy obciążonym wyjściu.
Z obciążeniem na wyjściu
