Podwozie robota – samochód

Podwozie robota – samochód

Przedstawiamy instrukcję montażową podwozia robota – samochód. Zestaw do postawą do zbudowania własnego robota. Po dołączeniu części elektronicznej, robot może służyć do pomiaru odległości lub prędkości, do śledzenia linii, omijania przeszkód. Jeśli jesteś zaawansowanym elektronikiem możesz nawet pokusić się o zaprojektowanie bezprzewodowego sterowania do robota. Wymiary samochodu wynoszą 22 x 12 cm (długość x szerokość). Wymiary kół wynoszą 6,5 x 2,7 cm (średnica x szerokość opony). Silniki zawarte w zestawie wymagają zasilania od 3 do 6 V DC prądu stałego, a prędkość maksymalna jaką możemy uzyskać wynosi 48 m/min. Sprawdź zawartość opakowania z poniższą listą oraz przyjrzyj się liście wymaganych narzędzi, bez których ukończenie montażu jest niemożliwe.

Zestaw do samodzielnego montażu zawiera:

• 4 silniki wraz z kołami
• 2 płytki stanowiące podwozie
• 4 enkodery
• 8 dystansów
• instrukcję montażu w języku angielskim
• śrubki
• nakrętki

Lista potrzebnych narzędzi:

• wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Wszystko gotowe? Zaczynamy. Przeczytaj opis, w razie wątpliwości przyjrzyj się fotografii zamieszczonej po ostatnim kroku.

Krok 1

Pracę należy rozpocząć od ściągnięcia papieru ochronnego ze wszystkich plastikowych elementów.

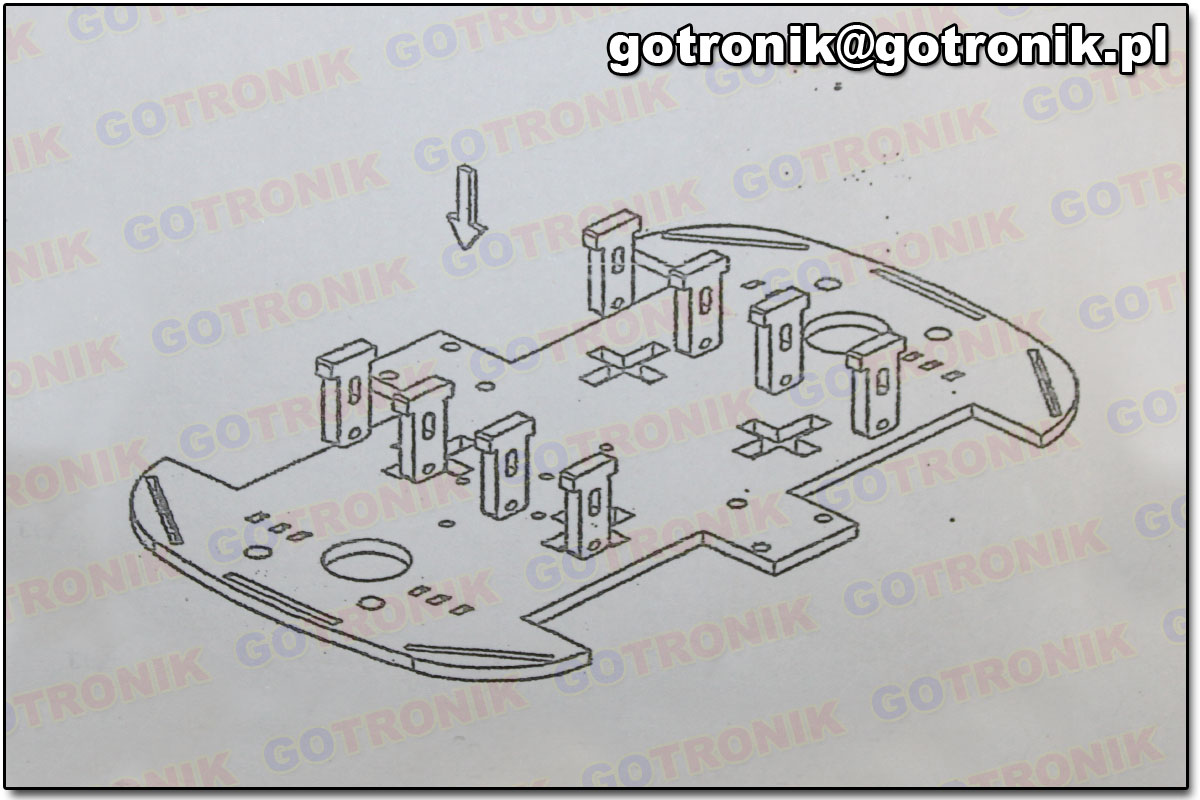

Krok 2

Do jednej płytki podwozia wkładamy 8 elementów, do których później przykręcimy silniki.

Krok 2

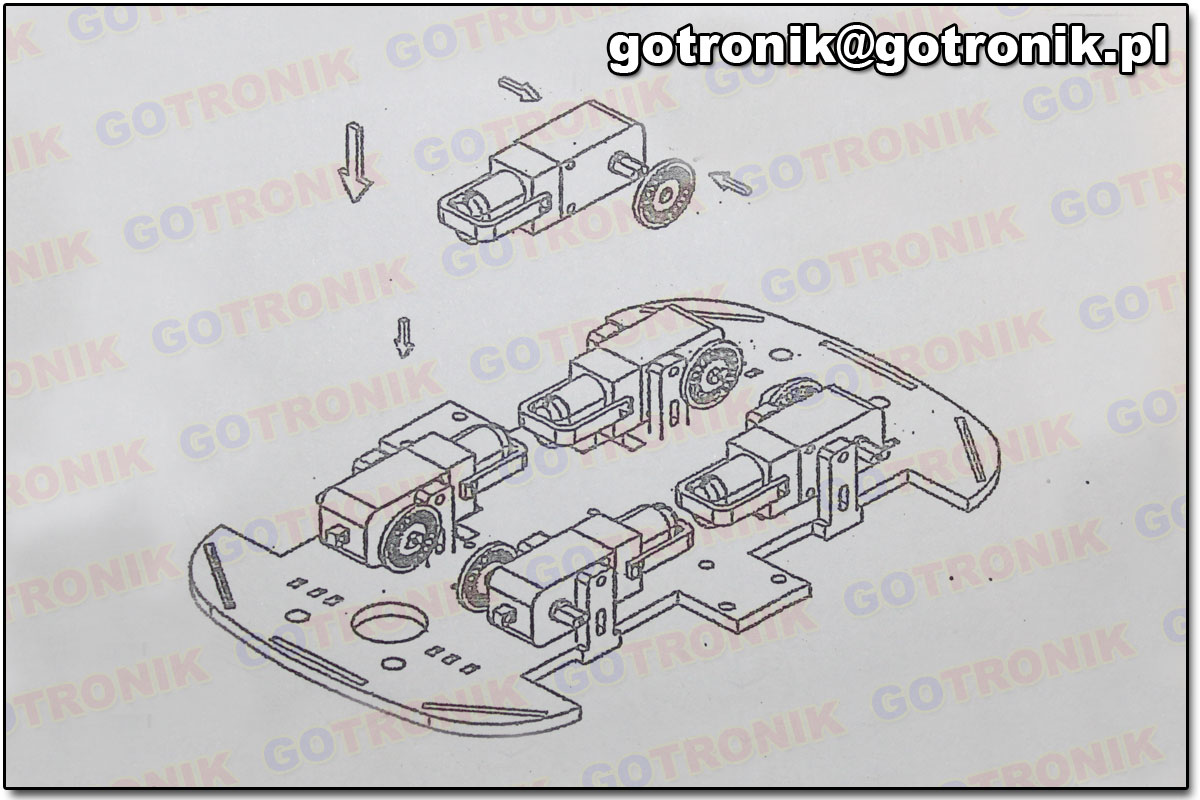

Krok 3

Odwracamy podwozie. Enkodery umieszczamy na wale silnika. Silniki władamy pomiędzy płytki przygotowane w poprzednim kroku.

Krok 3

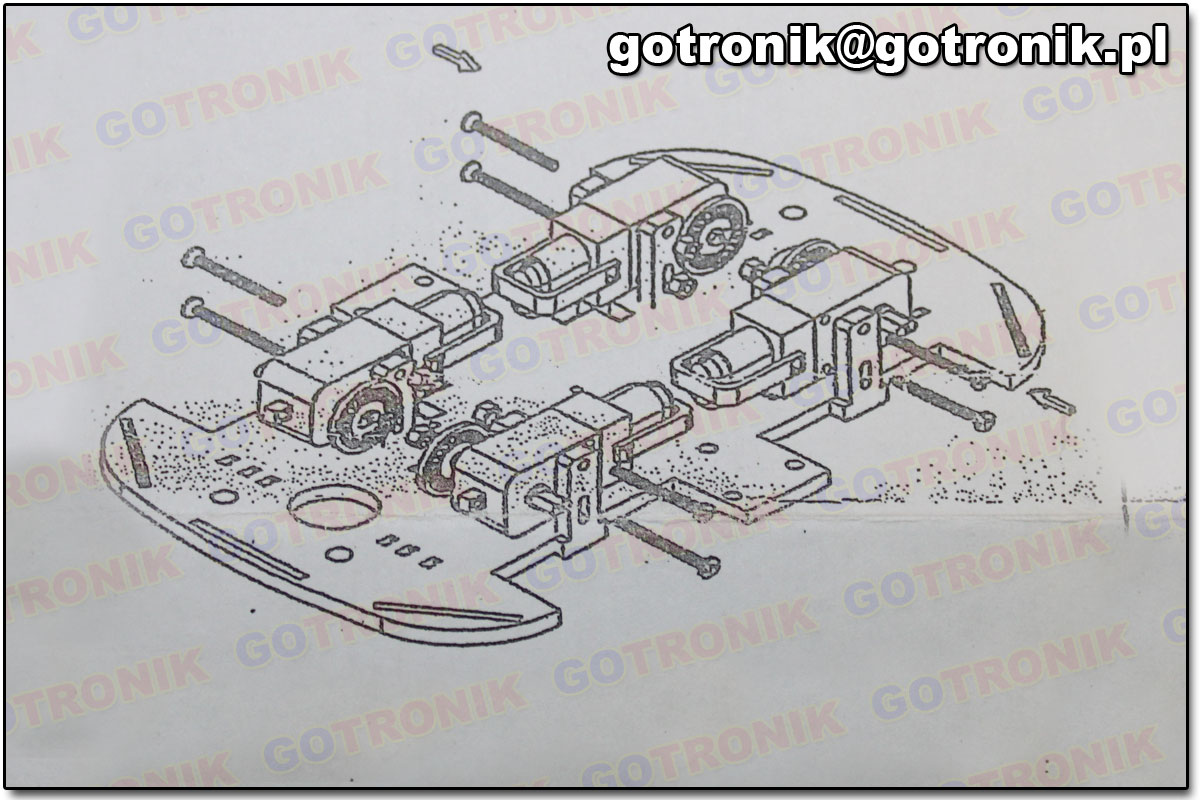

Krok 4

Przykręcamy silnik długimi śrubami z nakrętkami.

Krok 4

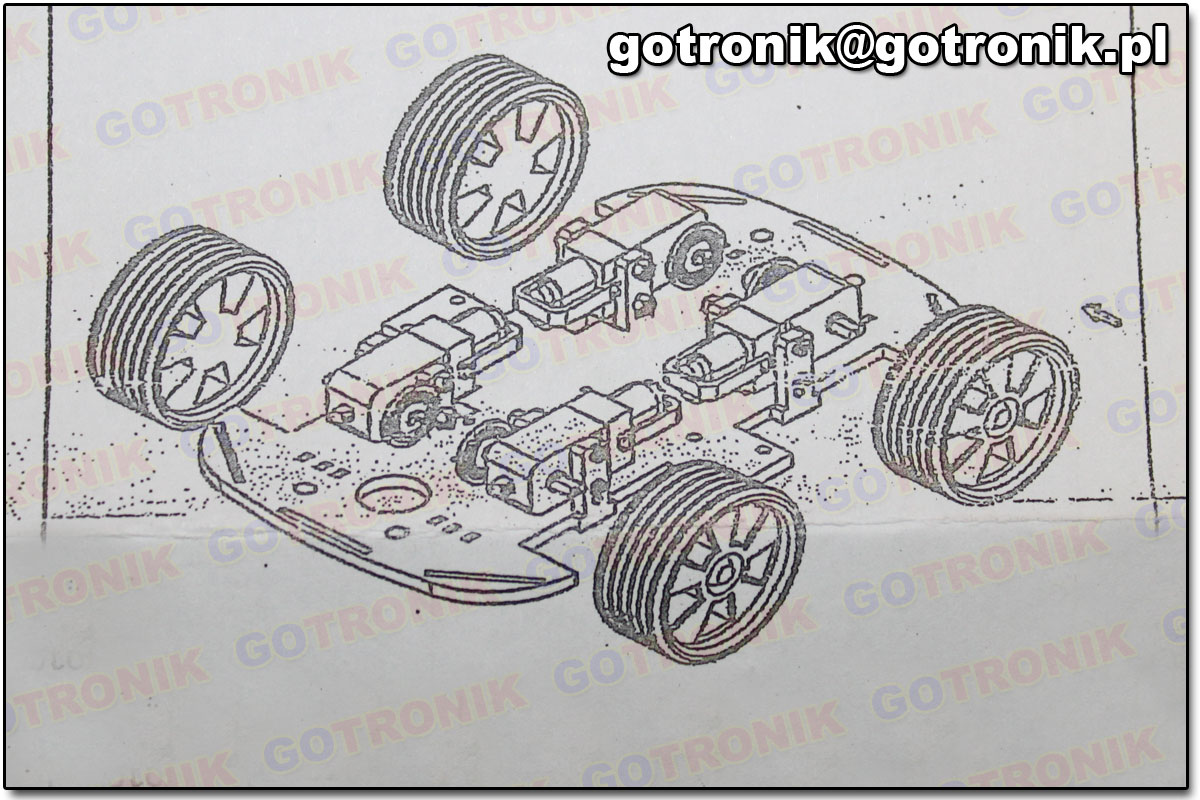

Krok 5

Zakładamy koła.

Krok 5

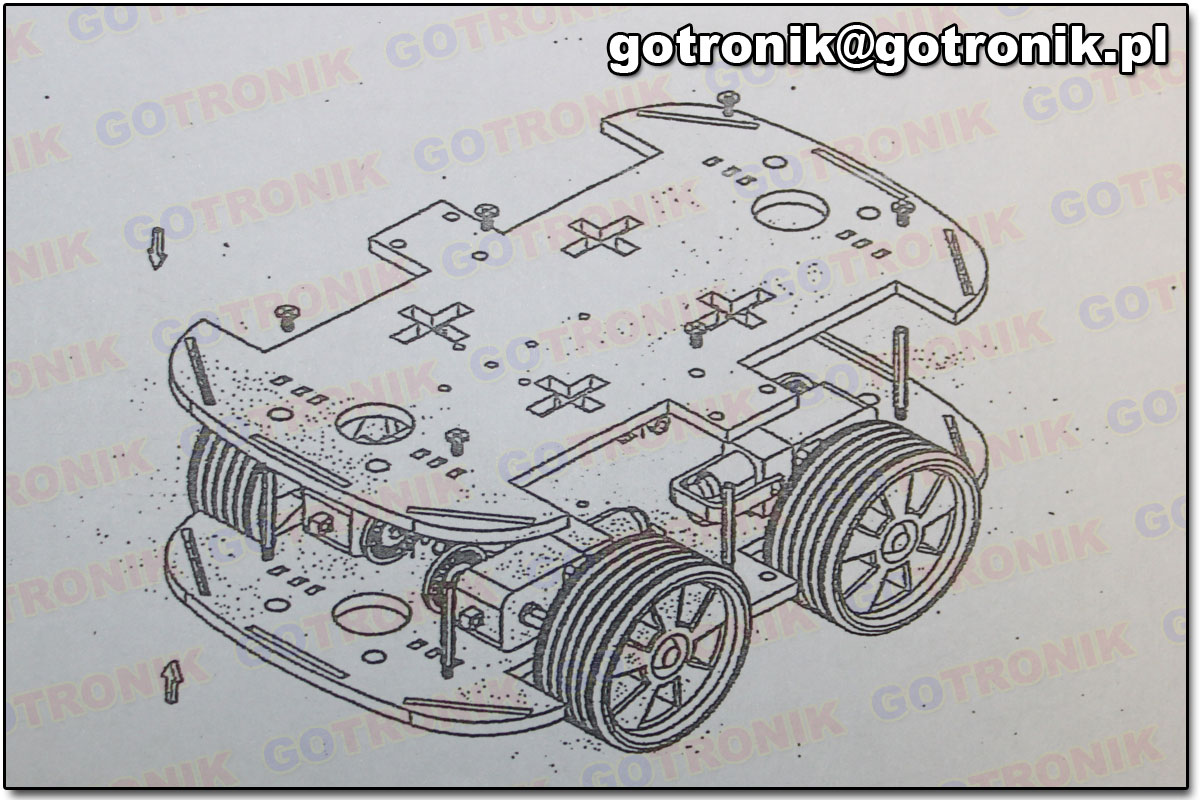

Krok 6

Przykręcamy drugą płytkę, pomiędzy umieszczając dystanse w 6 miejscach.

Krok 6

Gotowe.

Podwozie robota – samochód
