Moduł z przekaźnikiem sterowany światłem

Moduł z przekaźnikiem sterowany światłem

Pokażemy jak zmontować własny moduł z przekaźnikiem sterowany światłem. Przyjrzymy się jego możliwością, a następnie pokażemy instrukcję krok po kroku. Układ wymaga zasilania prądem stałym w zakresie od 5 do 6 V. Pobierany prąd spoczynkowy wynosi 1,5 mA, natomiast maksymalny prąd obciążenia wynosi 400 mA. Moc maksymalna jest równa 300 W. W zestawie zawarto trzy zworki, którymi wybieramy odpowiednio tryby działania modułu. Na JMP1 wybieramy czy przekaźnik ma być wyłączony w ciemności i włączony w jasnym otoczeniu (umieszczamy jedną zworę w rzędzie pierwszym i drugą zworkę w rzędzie trzecim), czy wyłączony w jasnym otoczeniu i włączony w ciemnym (umieszczamy jedną zworę w rzędzie drugim i drugą zworkę w rzędzie czwartym). Na JMP2 wybieramy czy przekaźnik działa (zakładamy zworkę pomiędzy pin 1 i 2) czy nie (zakładamy zworkę pomiędzy pin 2 i 3).

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać. Powodzenia!

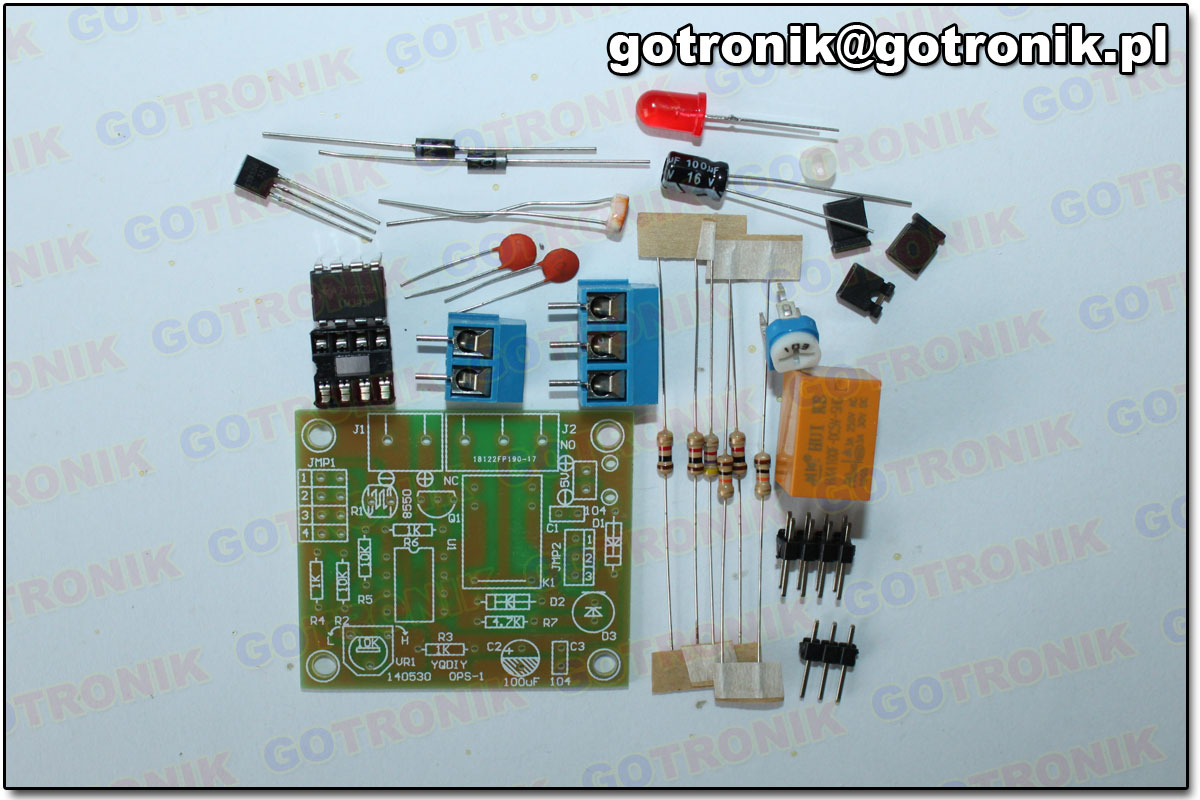

Pogrupowane elementy

Lista elementów:

• fotorezystor
• 2 diody 1N4007
• 2 złącza do przykręcenia przewodów typu terminal block ARK
• tranzystor SS8550
• 2 kondensatory ceramiczne (104) 0,01 uF
• kondensator elektrolityczny 100 uF
• podstawka pod LM393P
• LM393P
• 3 rezystory 4,7 kOhm, 1 kOhm, 10 kOhm
• goldpiny
• przekaźnik
• dioda LED czerwona
• potencjometr (103) 10 kOhm
• płytka PCB

Widok płytki

• płytka jednostronna
• solder-maska –TAK
• opis montażowy na płytce drukowanej – TAK
• schemat ideowy – NIE
• schemat montażowy – TAK nadrukowany na płytce drukowanej
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

• lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np  stacja SL20ESD Solomon
• cyna –  najlepiej taka o średnicy 0,5 mm lub 0,7 mm
• obcinaczki

Opcjonalnie:

• kalafonia lub pasta lutownicza
• mata izolacyjna lub uchwyt na płytkę drukowaną

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

KROK 1

W tym kroku wlutujemy najniższe elementy. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy.

Krok 1

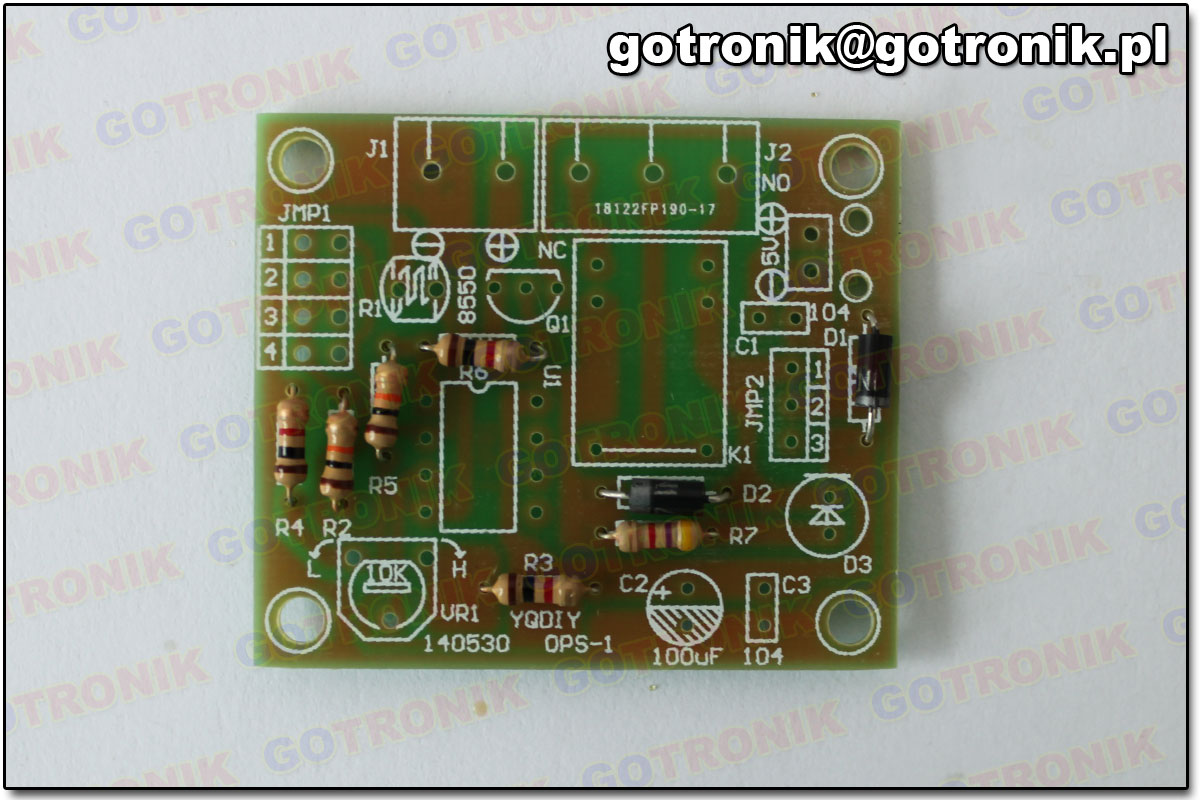

KROK 2

Następnie należy wlutować 2 diody 1N4007.

Krok 2

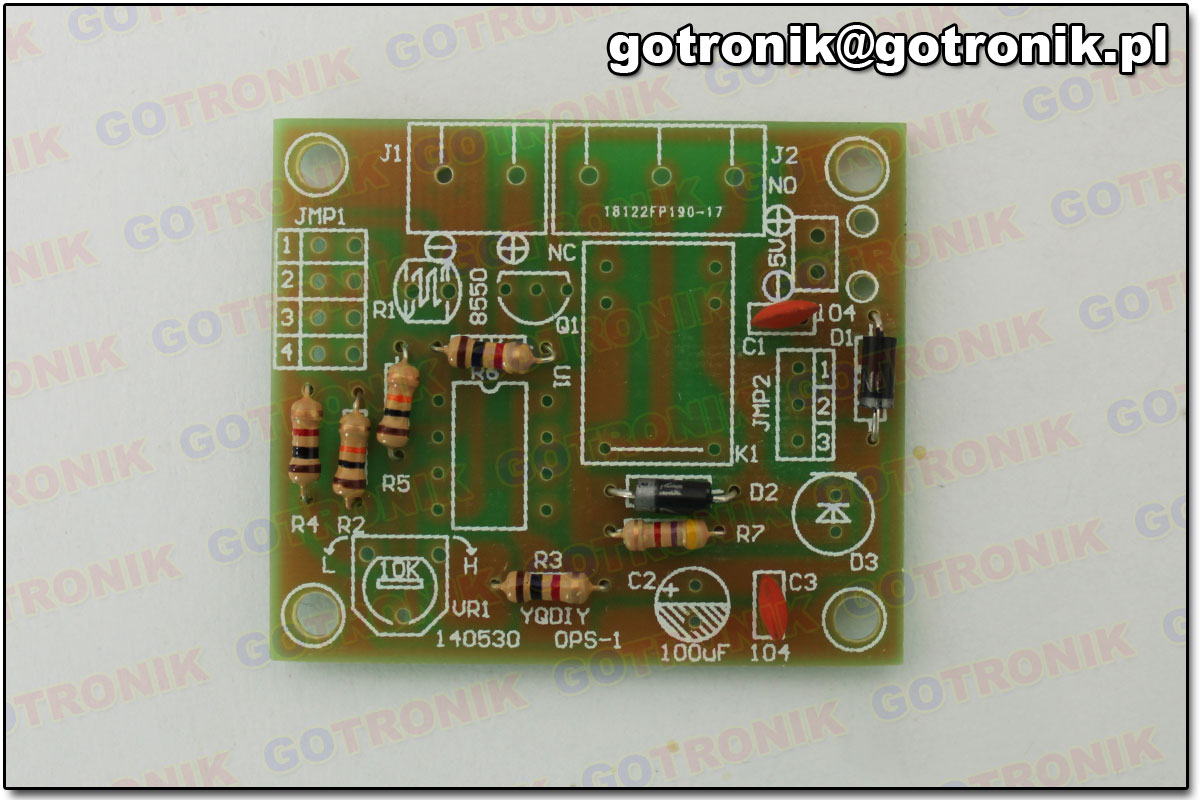

KROK 3

Wlutuj dwa kondensatory ceramiczne.

Krok 3

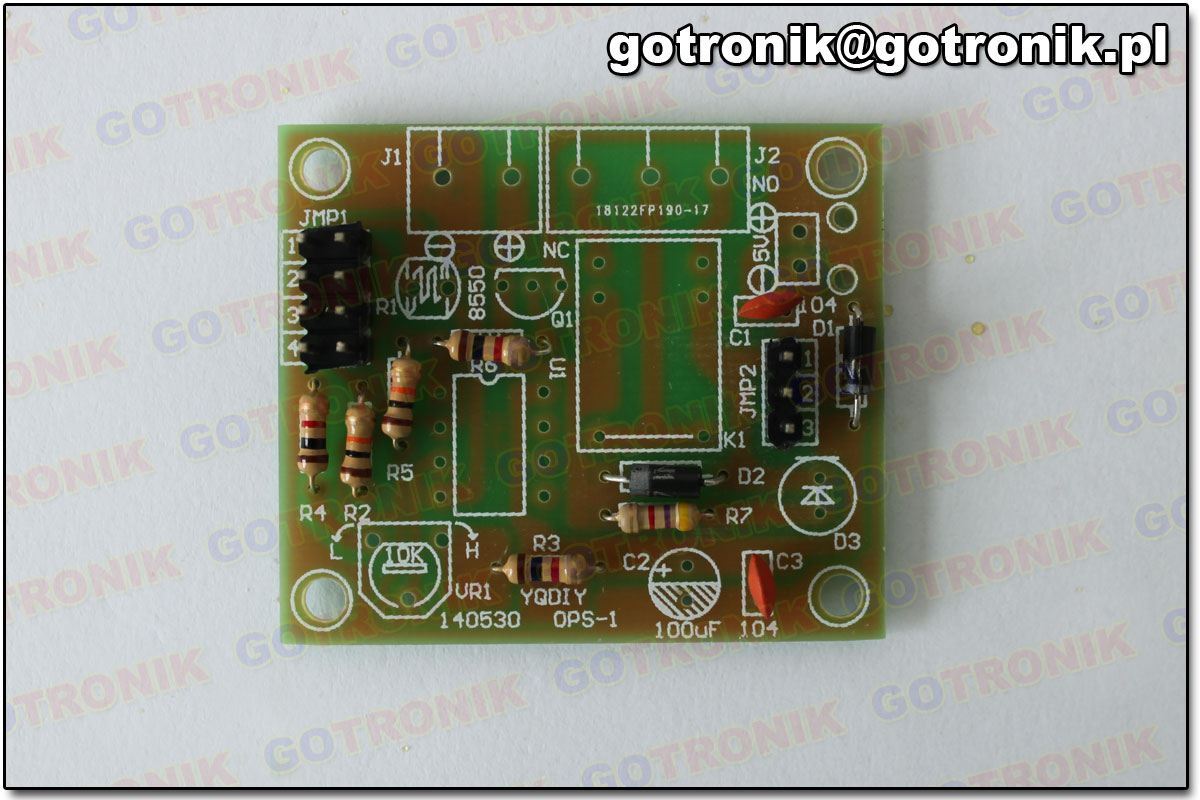

KROK 4

W tym kroku wlutujemy goldpiny. Ustaw jest prosto, przytrzymaj (nie palcami, bo się oparzysz) i wlutuj.

Krok 4

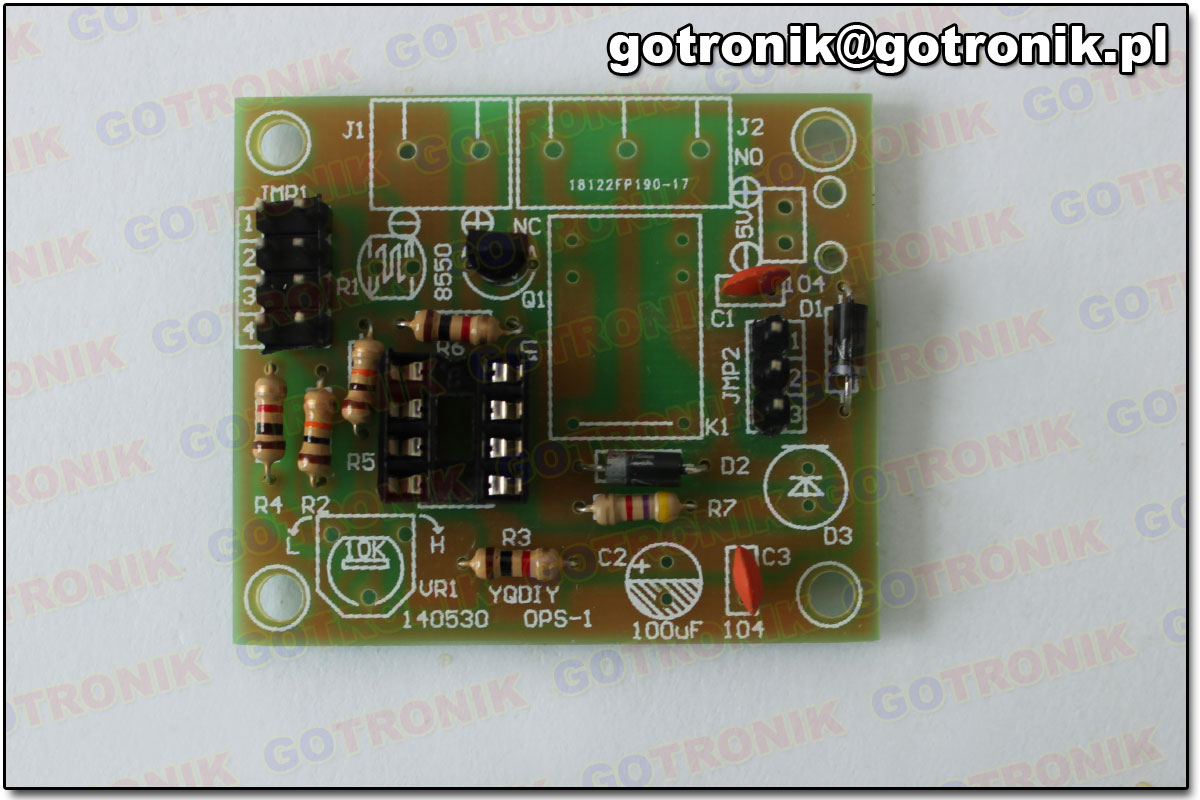

KROK 5

Wlutuj tranzystor tak jak wskazuje to nadruk na płytce, a następnie podstawkę pod układ scalony. Zwróć uwagę na wycięcie na elemencie i to zaznaczone na płytce PCB. Powinny się pokrywać.

Krok 5

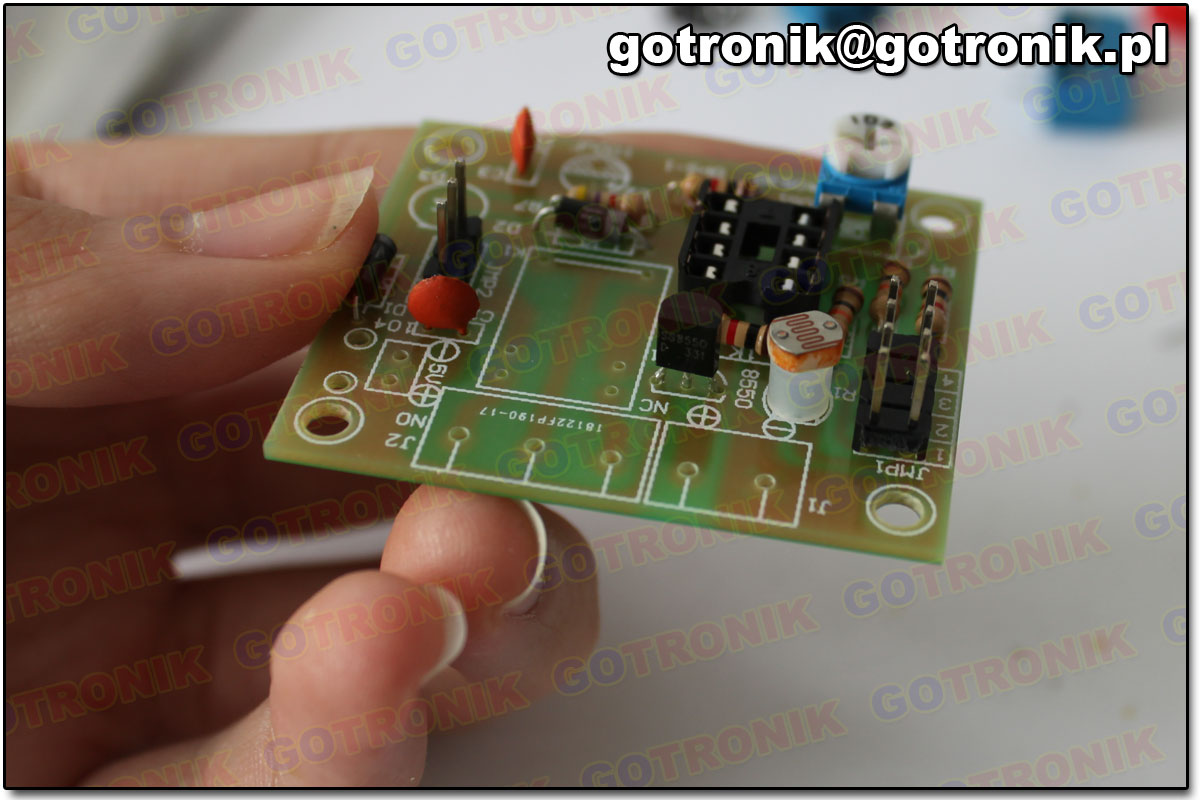

KROK 6

Wlutuj potencjometr, a później fototranzystor (wykorzystaj plastikowy dystans- tak jak pokazano na zdjęciu).

Krok 6

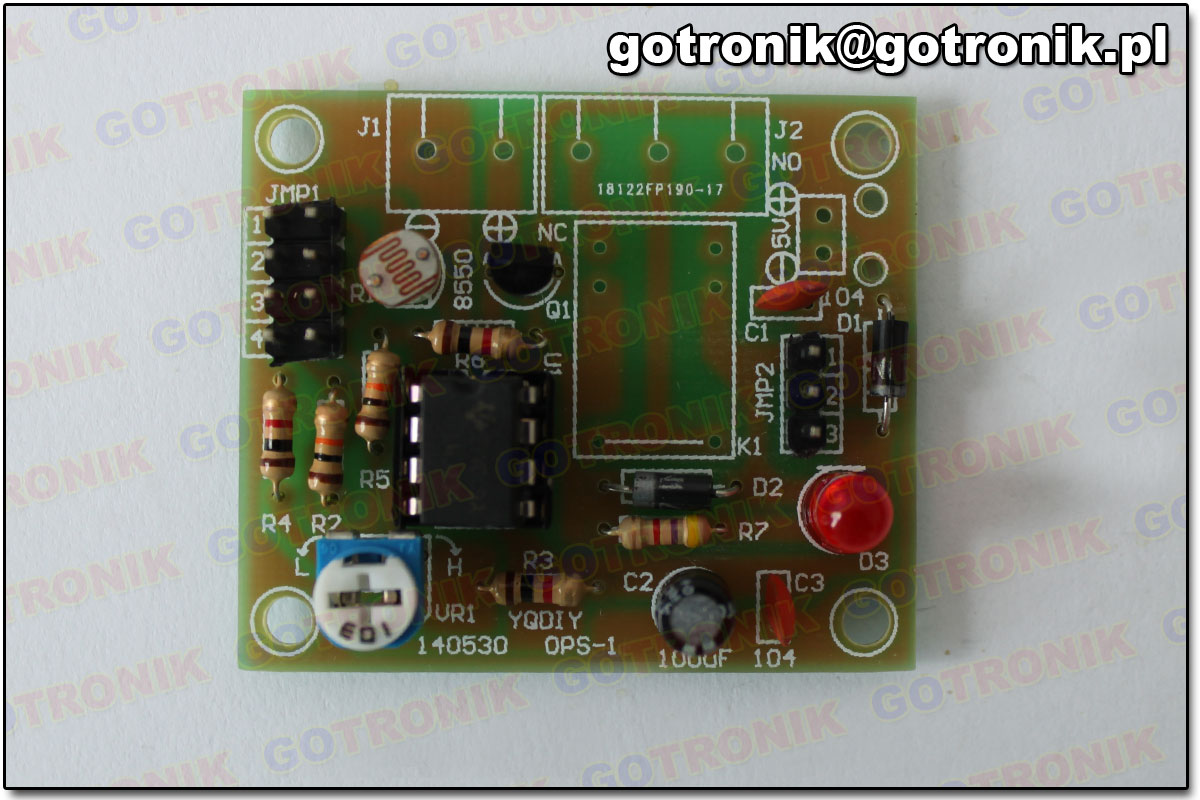

KROK 7

Włóż układ scalony w podstawkę. Wlutuj diodę LED i kondensator elektrolityczny. W przypadku oby tych elementów należny zachować polaryzację, dłuższe wyprowadzenie obu tych elementów jest „+”, krótsze „-„.

Krok 7

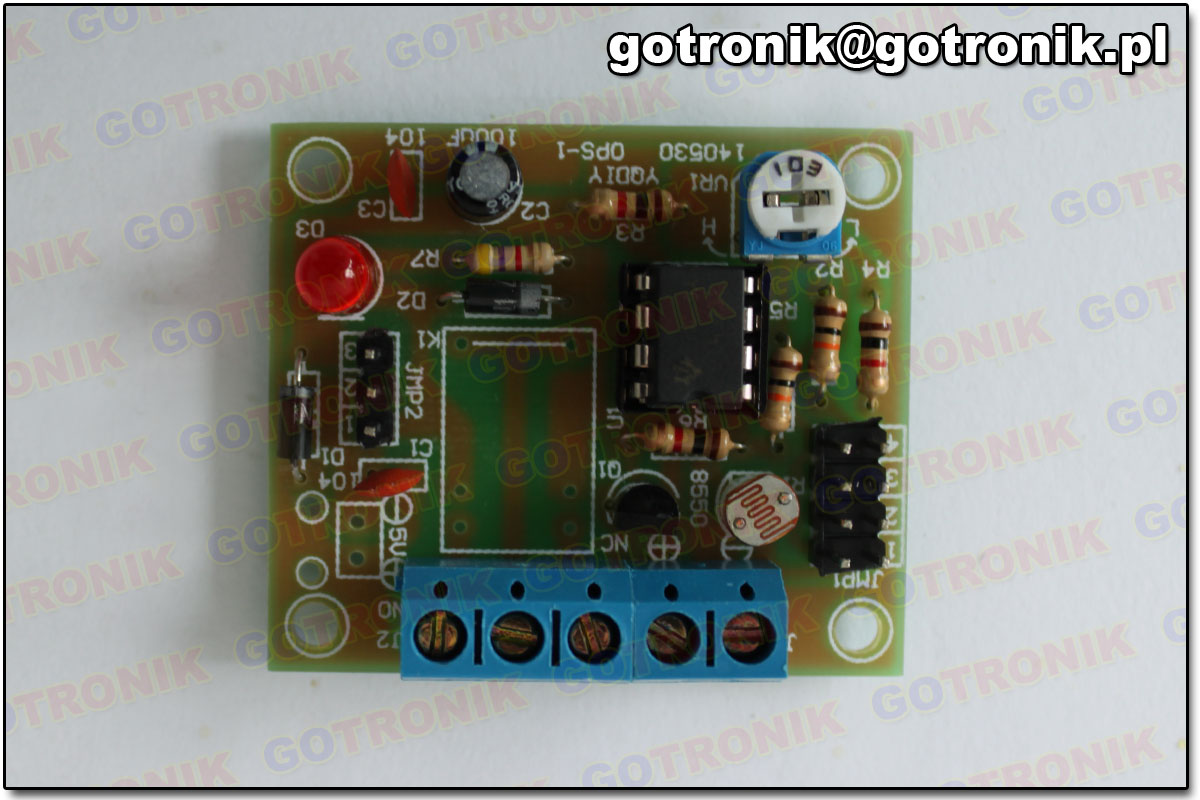

KROK 8

Połącz ze sobą złącza do przykręcenia przewodów typu terminal block ARK. Następnie wlutuj.

Krok 8

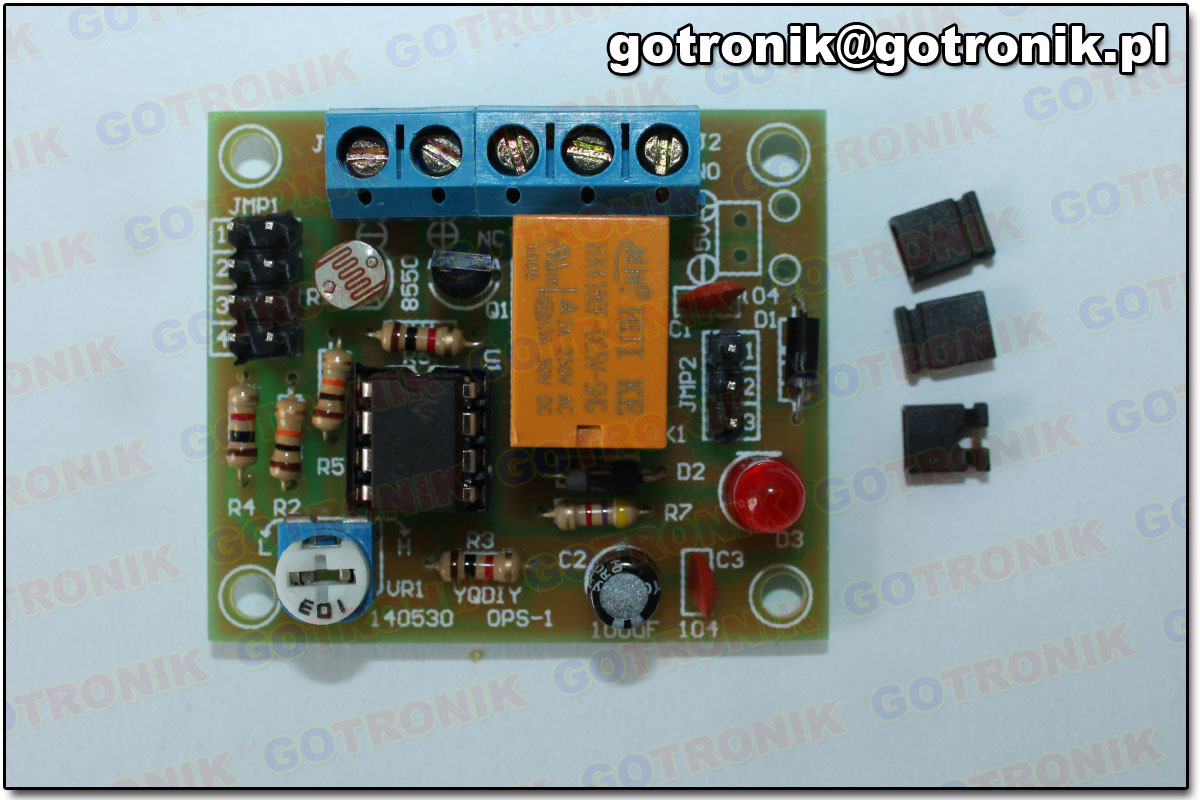

KROK 9

Jako ostatni należy wlutować przekaźnik. Układ jest gotowy. Poniżej znajdziesz opis jak korzystać z modułu, gdzie podłączyć zasilanie.

Krok 9

Opis wejść i wyjść modułu:

Opis wejść i wyjść modułu

Do zasilania możesz przylutować przewody, zachowując zasadę, że „+” do czerwonego i „-” i czarnego.

Omówimy jeszcze wyjście przekaźnika. Styk wspólny jest przełączany pomiędzy dwoma pozostałymi w zależności czy przez cewkę płynie prąd czy nie. Wyjście NC czyli normalnie zamknięte jest zwarte ze stykiem wspólnym gdy przez cewkę nie płynie prąd. Wyjście NO czyli normalnie otwarte jest zwarte ze stykiem wspólnym po zasileniu cewki.
