Przygotowaliśmy instrukcję, jak zmontować obudowę dla oscyloskopu cyfrowego DSO138. Wspomniana obudowa składa się z 9 części wyciętych z transparentnego materiału – akrylu (pleksi). Do zmontowania są potrzebne śrubki z nakrętkami, o dwóch różnych długościach (są w zestawie). Zanim przejdziemy do dokładnej instrukcji, przyjrzyjmy się temu modelowi oscyloskopu cyfrowego DSO138: posiada on kolorowy wyświetlacz 2,4 cala TFT LCD, oraz przełączniki regulacyjne. Na wszystkie te elementy w obudowie przewidziano specjalnie wycięte otwory.

Zestaw do samodzielnego montażu: oscyloskop cyfrowy DSO138 do kupienia: http://www.gotronik.pl/oscyloskop-cyfrowy-dso138-p-3987.html
Obudowa do kupienia:

Elementy zestawu:

Elementy zestawy

KROK 1

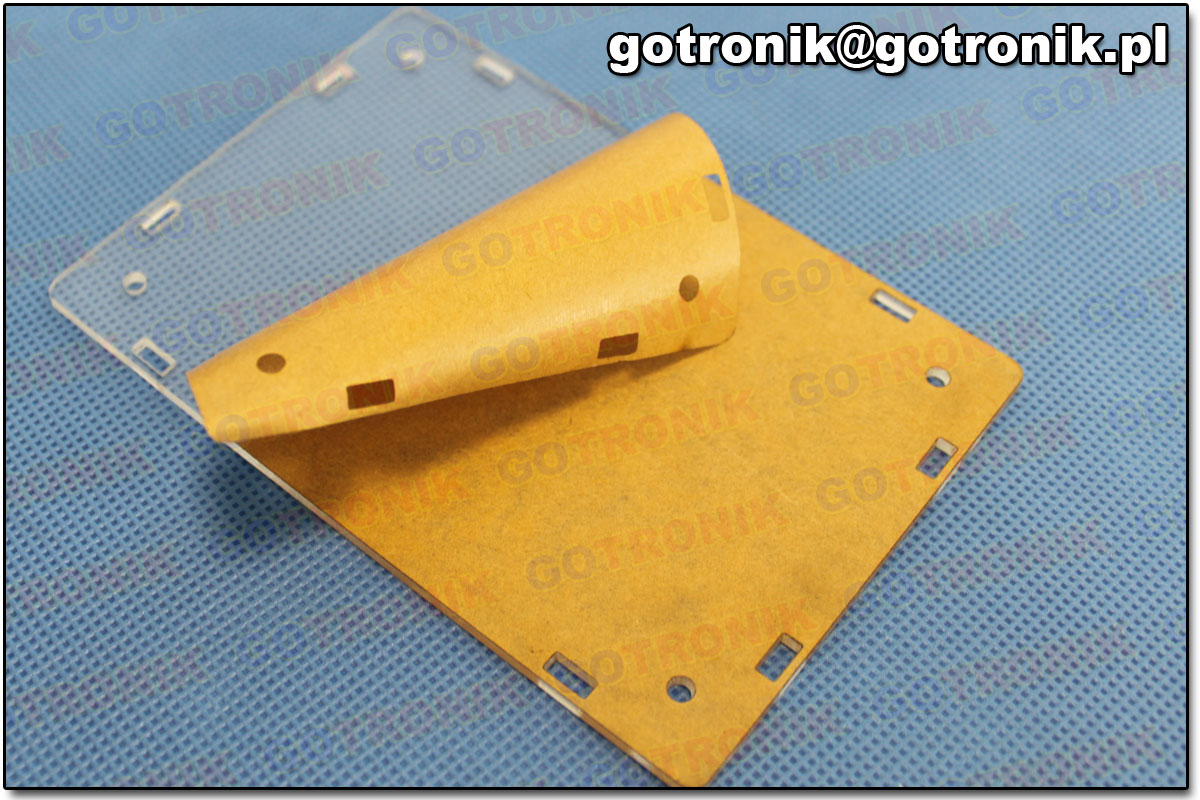

Rozkładamy wszystkie elementy zestawu. Z każdej płytki należy okleić ochronny papier.

Krok 1

KROK 2

Bierzemy płytkę nr 1 i umieszczamy na niej oscyloskop. Odłączamy wyświetlacz LCD od płytki PCB. Następnie płytkę nr 2.

Krok 2

KROK 3

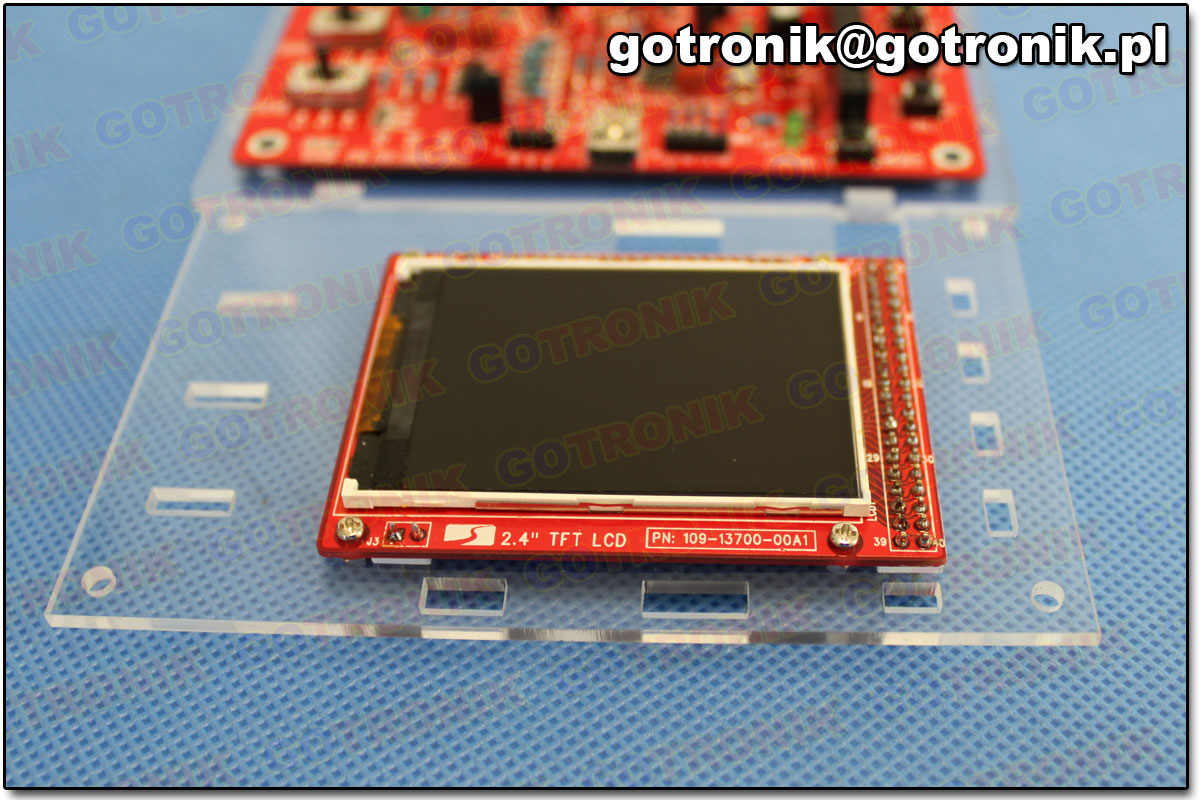

Wyświetlacz umieszczamy w płytce nr 2 i przykręcamy krótszymi śrubami z nakrętkami.

Krok 3 a

Krok 3 b

Krok 3 c

KROK 4

Weź płytki nr 3 i 4, a następnie umieść je na płytce nr 2.

Krok 4 a

Krok 4 b

KROK 5

Włóż czerwone elementy, którą umożliwią przełączanie switch’ów. Następnie włóż czerwone elementy, które umożliwią naciskanie przycisków.

Krok 5 a

Krok 5 b

KROK 6

Weź płytkę nr 5. Następnie umieść ją na płytkach nr 3 i 4.

Krok 6 a

Krok 6 b

KROK 7

Skręć płytki o numerach: 2, 3, 4 i 5.

Krok 7

KROK 8

Odwróć skręcone płytki. Dołóż 4 ścianki boczne.

Krok 8

KROK 9

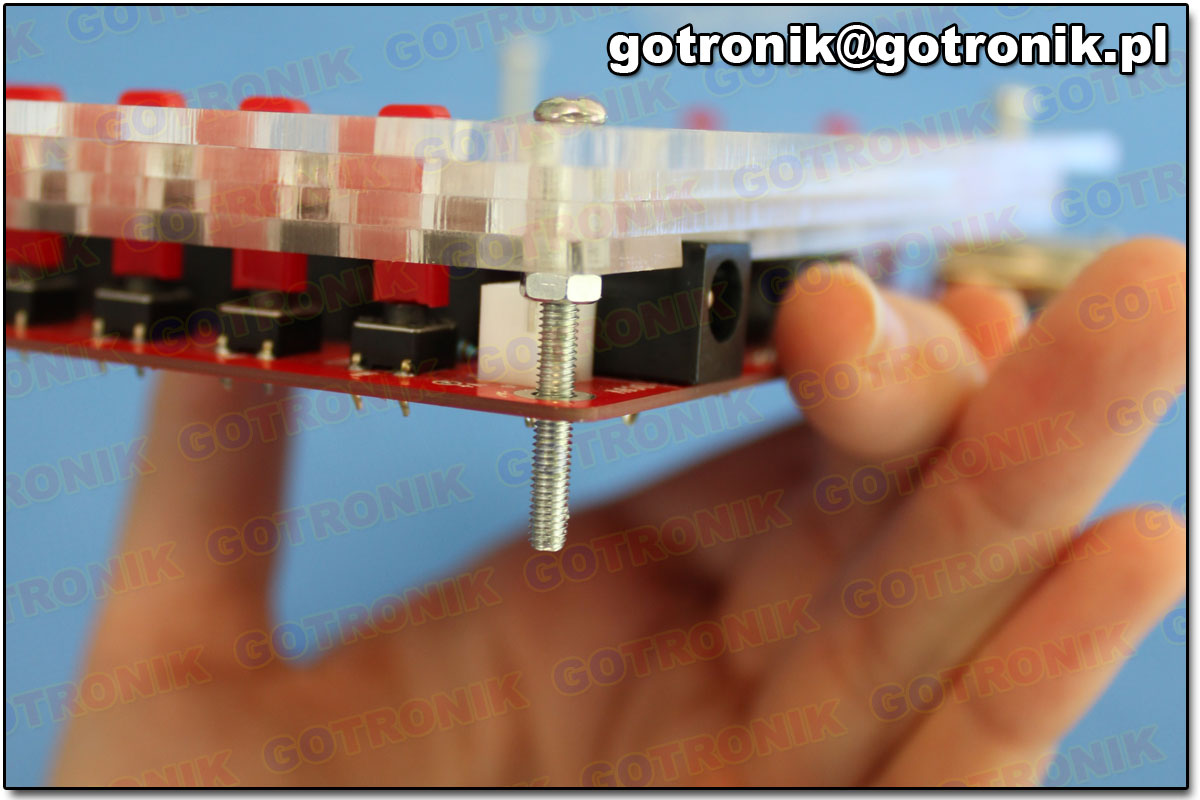

Dokręć nakrętkami płytkę.

Krok 9

KROK 10

Nałóż płytkę nr 1. Dokręć nakrętkami.

Krok 10

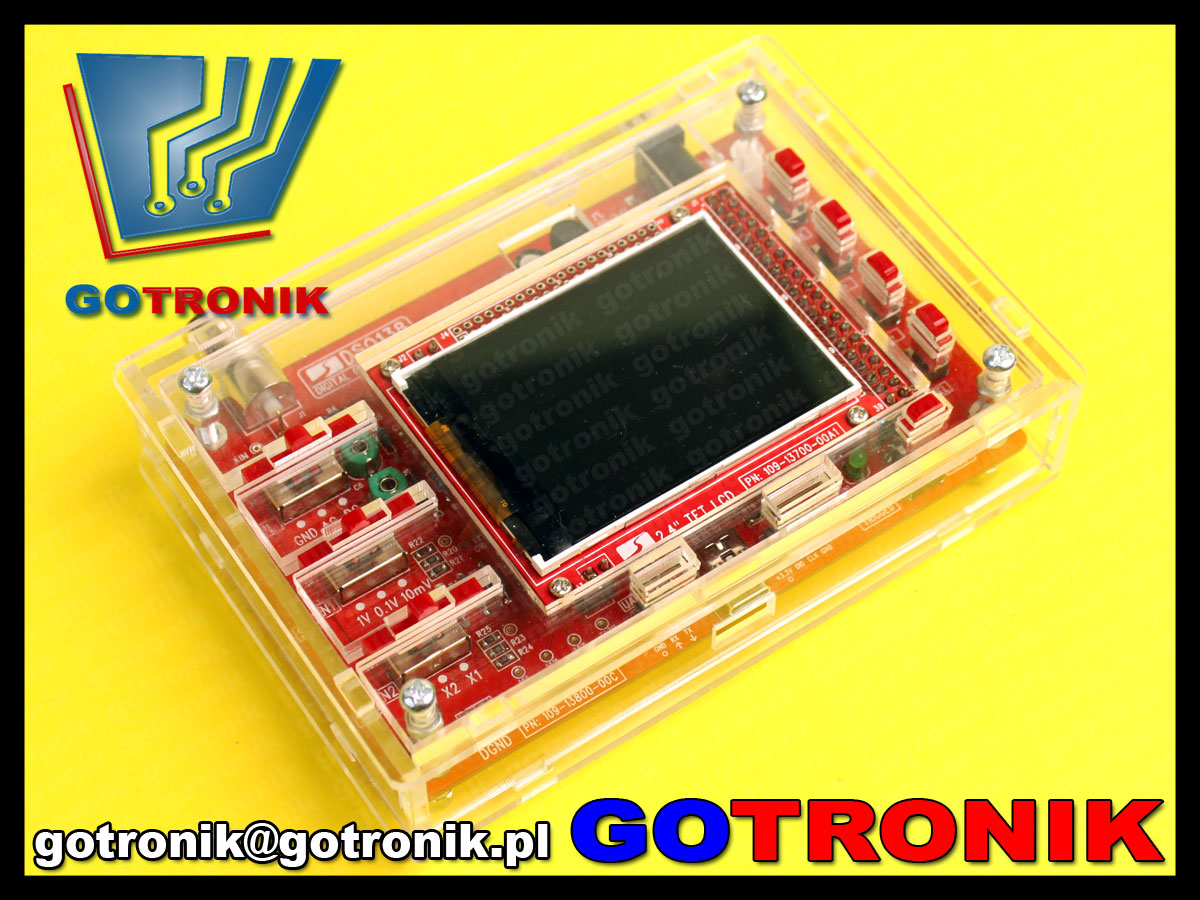

Obudowa jest gotowa.

Obudowa DSO138  zmontowana
