Zasilacz liniowy na LM338K

Zasilacz LM338K

Przedstawiamy instrukcje montażową modułu zasilacza opartego o liniowy stabilizator napięcia LM338K. Instrukcja została przygotowana zarówno w formie graficznej jak i tekstowej. Układ wymaga zasilania zewnętrznego  od 1 do 25 V AC prądu zmiennego, od 3 do 35 V DC prądu stałego. Na wyjściu układu możemy uzyskać napięcie od 1,2 do 30 V, a prąd maksymalny wynosi 3 A.

Prace należy rozpocząć od pogrupowania elementów. Wyciągamy elementy z opakowania i sprawdzamy z poniższą listą. Przed przystąpieniem do pracy przyjrzyj się też liście wymaganych narzędzi, bez których nie jest możliwe ukończenie układu. Gdy przygotujesz wszystkie narzędzia, możesz zaczynać.

Zestaw do kupienia: http://www.gotronik.pl/zasilacz-regulowany-lm338k-p-3989.html

Elementy

Lista elementów:

• rezystor 200 Ohm
• 3 kondensatory ceramiczne 100 nF
• rezystor 4k7 Ohm
• złącze podwójne wejściowe
• przełącznik włącz/wyłącz
• 3 diody 1N4007
• bezpiecznik UF300
• stabilizator napięcia L7812CV
• potencjometr 5 kOhm z plastikowym pokrętłem
• mostek prostowniczy KBL608
• liniowy stabilizator napięcia LM338K w obudowie TO-3
• dioda LED
• kondensatory elektrolityczne 100 uF/50 V, 4700 uF/50 V, 2200 uF/50 V
• wentylator
• wyświetlacz 7 segmentowy
• kable
• 4 dystanse
• 3 rodzaje śrub z nakrętkami
• zaciski wyjściowe
• wentylator
• płytka PCB

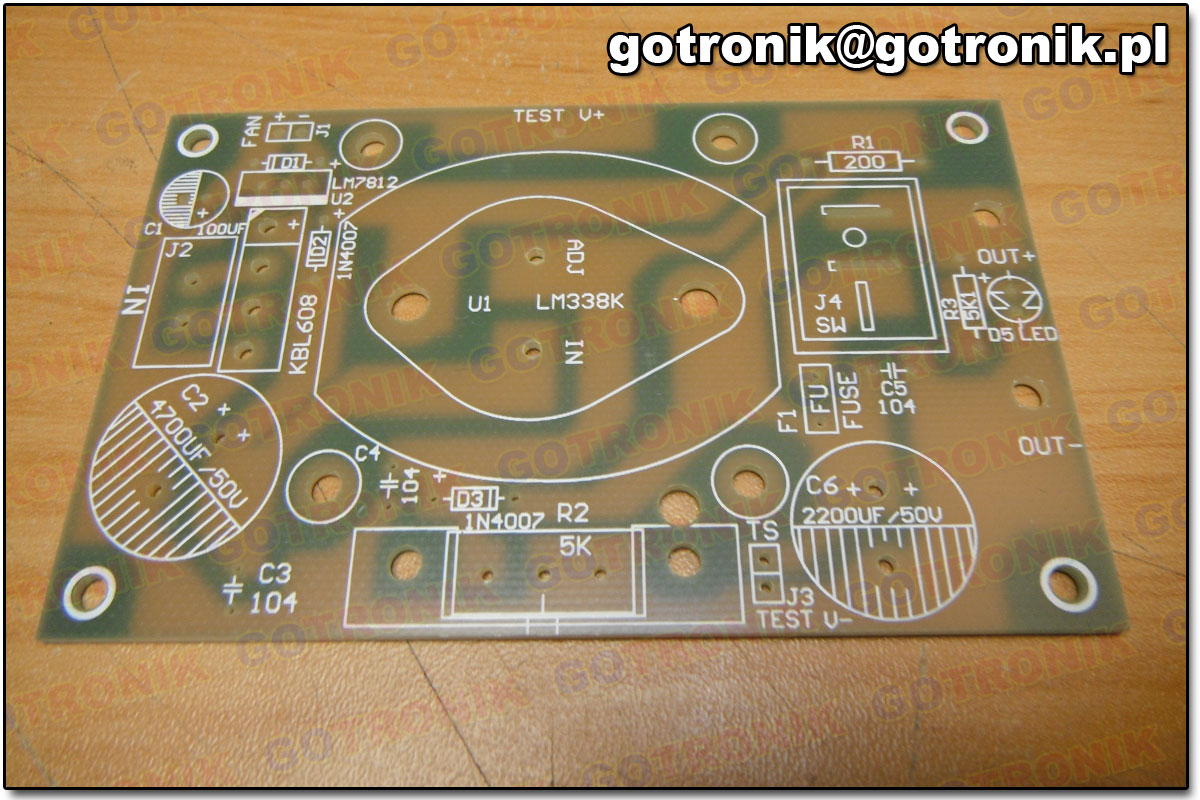

Widok płytki

• płytka jednostronna
• solder-maska –TAK
• opis montażowy na płytce drukowanej – TAK
• schemat ideowy – NIE
• schemat montażowy – TAK nadrukowany na płytce drukowanej
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

• lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np  stacja SL20ESD Solomon
• cyna –  najlepiej taka o średnicy 0,5 mm lub 0,7 mm
• obcinaczki
• wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę
• ściągacz do izolacji

Opcjonalnie:

• kalafonia lub pasta lutownicza
• mata izolacyjna lub uchwyt na płytkę drukowaną

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie elementy są opisane na płytce. Przyjrzyj się grafikom, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

KROK 1

W tym kroku wlutujemy najniższe elementy. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC.

Pomiar rezystancji

Znając wartości, przewlekamy rezystory na płytce i lutujemy. Następnie wlutujemy 3 diody 1N4007 (polaryzacja oznaczona jest na elemencie i płytce) i diodę LED (również przyjrzyj się polaryzacji).

Polaryzacja diody LED

Krok 1

KROK 2

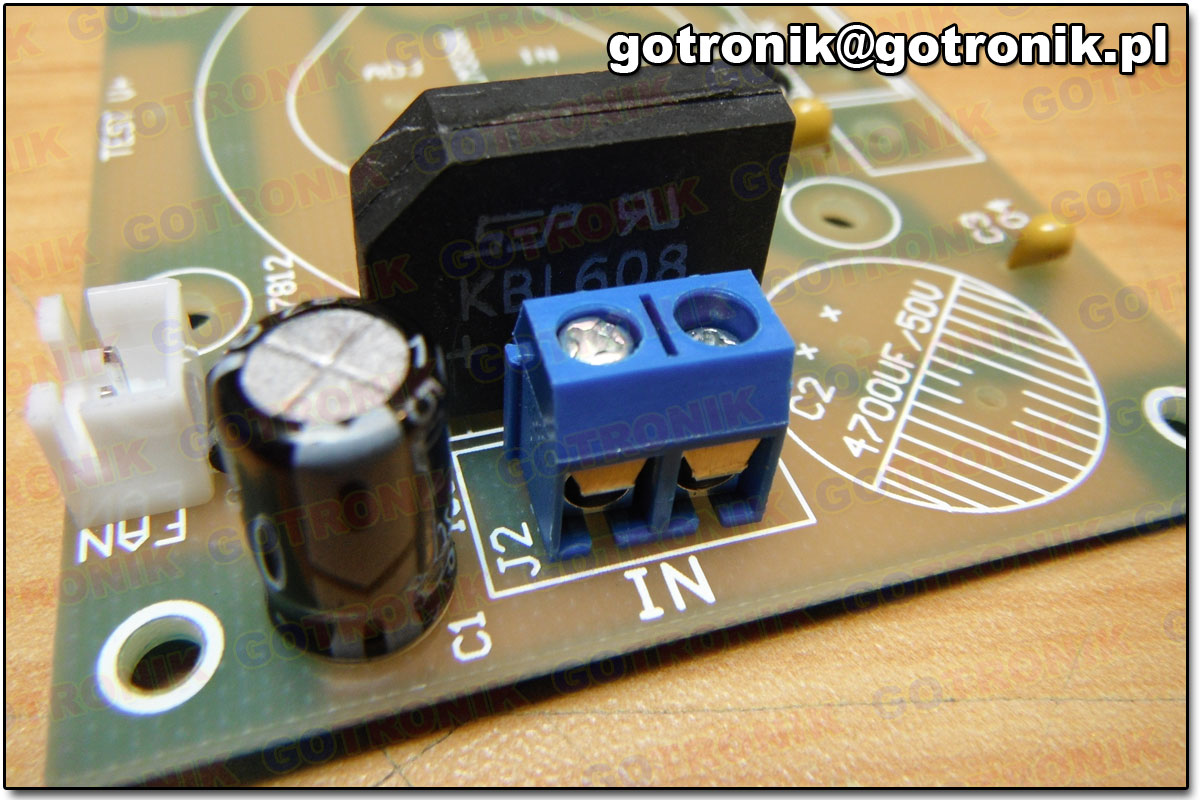

Wlutujemy kondensatory ceramiczne, KBL608 (ścięty róg musi znajdować po tej samej stronie, co zaznaczona kreska w polu przeznaczonym na ten elementu), gniazda i na końcu kondensator elektrolityczny C1. Krótsze wyprowadzenie elementu jest „-„, zakreskowana na płytce pole oznacza „-„.

Krok 2

KROK 3

Wlutujemy UF300, potencjometr, kondensator elektrolityczny (jak oznaczona jest polaryzacja czytaj w poprzednim kroku), stabilizator napięcia L7812CV (polaryzację oznaczono na płytce), przełącznik ON-OFF. Na koniec tego kroku przykręcamy zaciski wyjściowe.

Krok 3

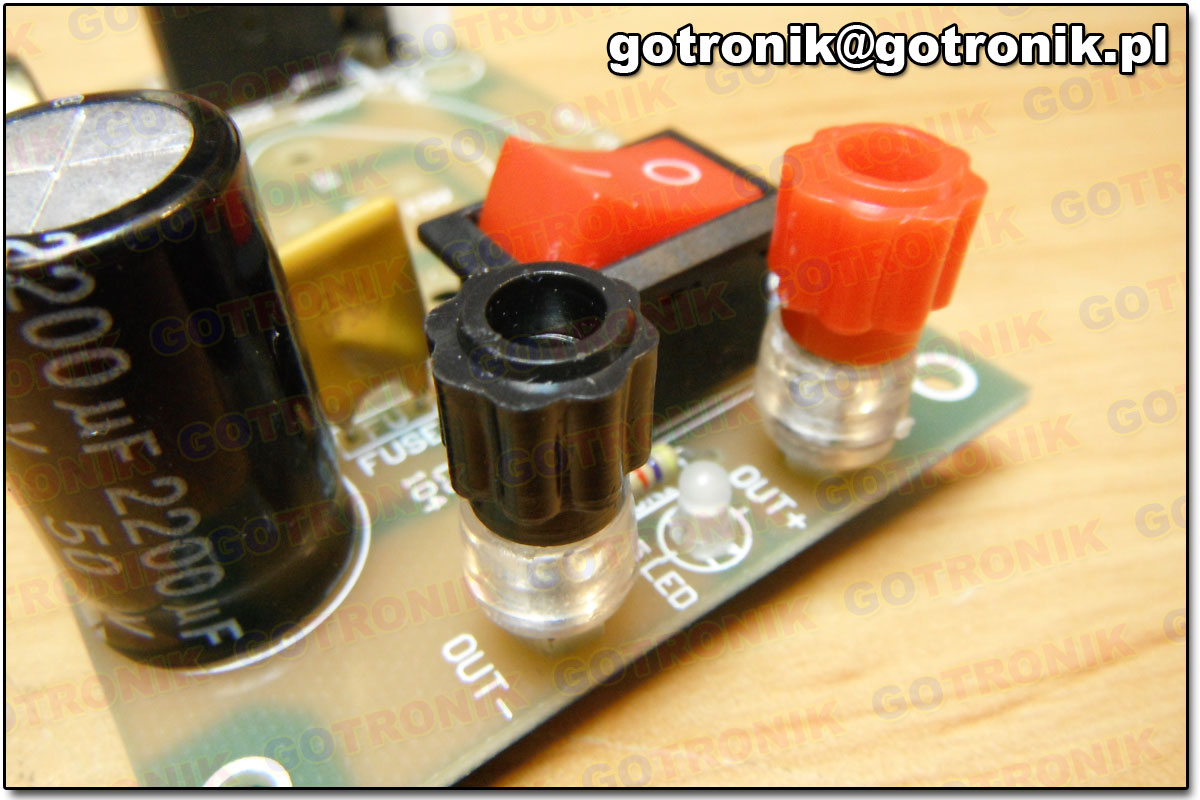

Zaciski wyjściowe 1

Zaciski wyjściowe 2

KROK 4

Do tranzystora LM338K należy użyć pasty termoprzewodzącej. Przykręcamy radiator do płytki. Tranzystor wlutowujemy. Dokręcamy dystanse na czterech rogach płytki PCB.

Krok 4

Przykręcamy blaszkę przy potencjometrze w następujący sposób.

Przykręcona blaszka

Widok płytki od spodu

KROK 5

Wlutowujemy pozostały kondensator elektrolityczny (polaryzacja opisana w kroku 2). Przykręcamy wentylator długimi śrubami. Podłączamy wentylator do złącza opisanego na PCB jako FAN, zgodnie z polaryzacją czerwony kabel do „+”, czarny do „-„.

Krok 5

Widok płytki od spodu

KROK 6

Przykręcamy wyświetlacz do wentylatora. A następnie podłączamy jego wyprowadzenia. Biały kabel przylutowujemy do pola opisanego na płytce jako „TS”, czarny do „TEST U-„, czerwony do „TEST U+”.

Krok 6

Układ jest ukończony.

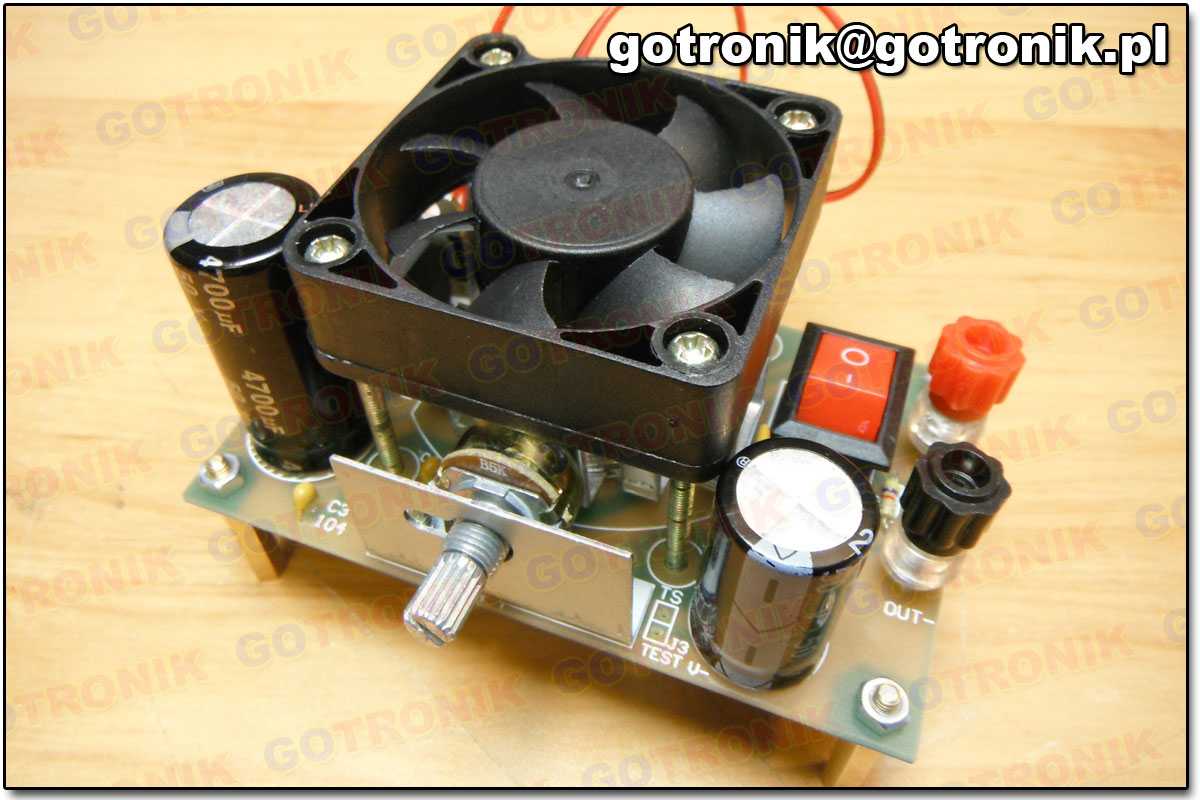

Ukończony układ
