Instrukcja obsługi cyfrowego oscyloskopu DS0138

Cyfrowy oscyloskop

W poprzednim artykule pokazaliśmy, jak zmontować cyfrowy oscyloskop DSO138. Sprawdziliśmy czy działa. Teraz pokażemy jak posługiwać się tym urządzeniem. Zaczniemy od podstawowych parametrów oscyloskopu DSO138. Układ wymaga zasilania 9 V DC (prąd stały). Zasilacz podłączamy do gniazda DC005 lub podłączamy zasilania na kabelkach do gniazda J9. Szczególną uwagę należy zwrócić na odpowiednią polaryzację. Szerokość pasma analogowego mieści się w przedziale od 0 do 200 kHz – czyli dla początkujących elektroników jest to zupełnie wystarczający parametr. Maksymalna częstotliwość próbkowania wynosi 1 MSa/s. Maksymalne napięcie wejściowe wynosi 50 Vpp (dla 1: 1 sondy), 400 Vpp (dla 10: 1 sondy) – sondy można opcjonalnie dokupić.

Instrukcja obsługi oscyloskopu DSO138:

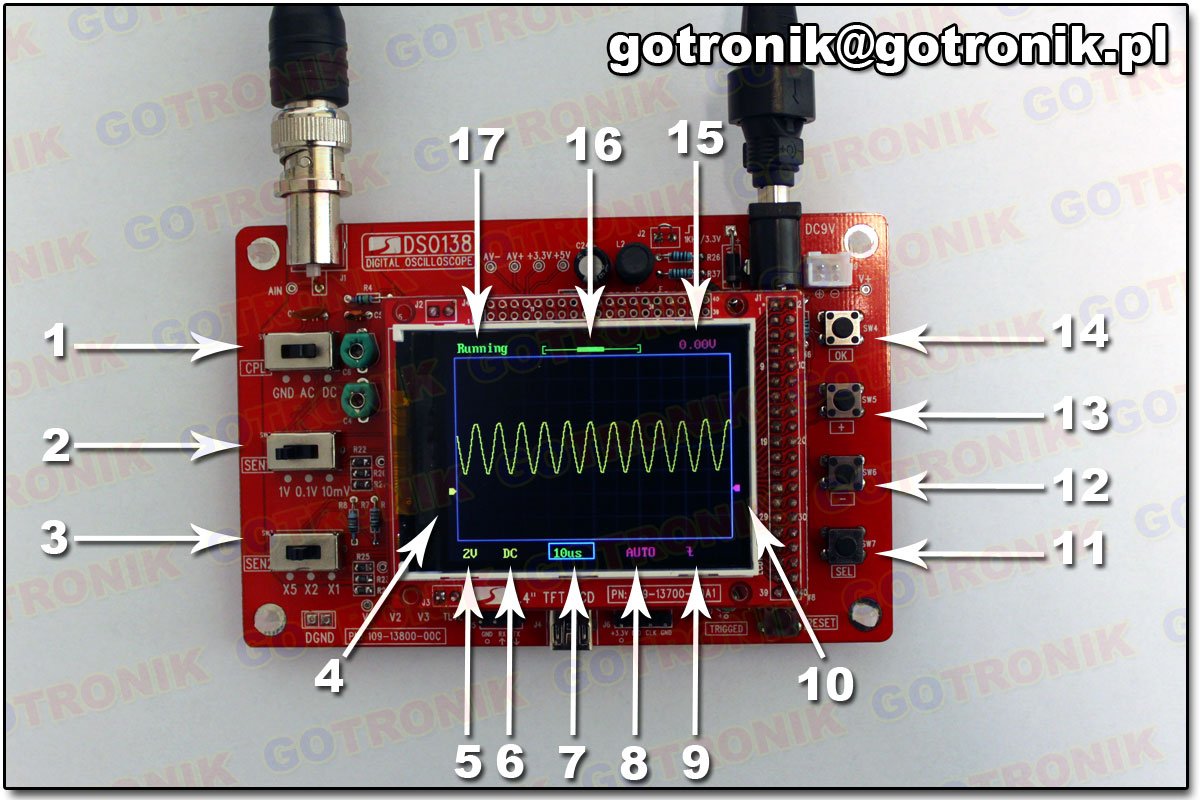

Opis oscyloskopu

1. Przełączając CPL zmieniamy typ sygnału wejściowego. GND odłącza sygnał wejściowy. AC blokuje składową DC sygnału wejściowego. DC przepuszcza składowe AC i DC sygnału wejściowego.
2. SEN1 Regulacja czułości (V/dz).
3. SEN2 Mnożnik czułości. Aby odczytać ile ustawione jest V na działkę, należy pomnożyć wartość ustawioną na SEN1 i tą ustawioną na SEN2.
4. Regulacja położenia  przebiegu w pionie. Aby zmienić położenie klikaj przycisk SEL, aż podświetli się strzałka i teraz „+” lub „–„.
5. Ustawiona czułość (V/dz).
6. Ustawiony typ sygnału wejściowego (CPL).
7. Wybrana podstawa czasowa. Aby ją zmienić klikaj przycisk SEL, aż wartość pojawi się w ramce i teraz reguluj „+” lub „–„.
8. Wybór trybu. Auto należy użyć, aby zezwolić na „wolny bieg” akwizycji przy braku ważnego wyzwalania. Norm należy użyć, w razie potrzeby oglądania wyłącznie ważnych przebiegów wyzwalanych. Oscyloskop nie wyświetla przebiegu, aż dopiero po pierwszym wyzwoleniu. Sing, gdy zaistnieje potrzeba, aby oscyloskop pobierał jeden przebieg. Aby zmienić tryb klikaj przycisk SEL, aż wartość pojawi się w ramce i teraz „+” lub „–„.
9. Wybór zbocza wyzwalającego. Narastającego lub opadającego.  Aby zmienić tryb klikaj przycisk SEL, aż wartość pojawi się w ramce i teraz „+” lub „–„.
10. Wybór napięcia wyzwalania.  Aby zmienić napięcie wyzwalania klikaj przycisk SEL, aż podświetli się strzałka i teraz „+” lub „–„.
11. Przycisk SEL wyboru. Klikając przemieszczamy po parametrach które możemy aktualnie zmieniać przyciskiem „+” lub „–„. Wybrany parametr podświetla się lub wzięty jest w ramkę.
12. Przycisk „-” służy do zmiany ustawień, zaznaczony przyciskiem SEL.
13. Przycisk „+” służy do zmiany ustawień, zaznaczony przyciskiem SEL.
14. Przycisk OK. Klikając można zatrzymać przebieg  lub wznowić pomiary.
15. Wartość napięcia wyzwalania.
16. Regulacja położenia przebiegu w poziomie. Aby zmienić położenie klikaj przycisk SEL, aż podświetli się grafika i teraz „+” lub „–„.
17. Wybór Hold lub Running. Można zatrzymać przebieg lub go wznowić.

Sygnał sinusoidalny (1 kHz, 100 kHz, 200 kHz)

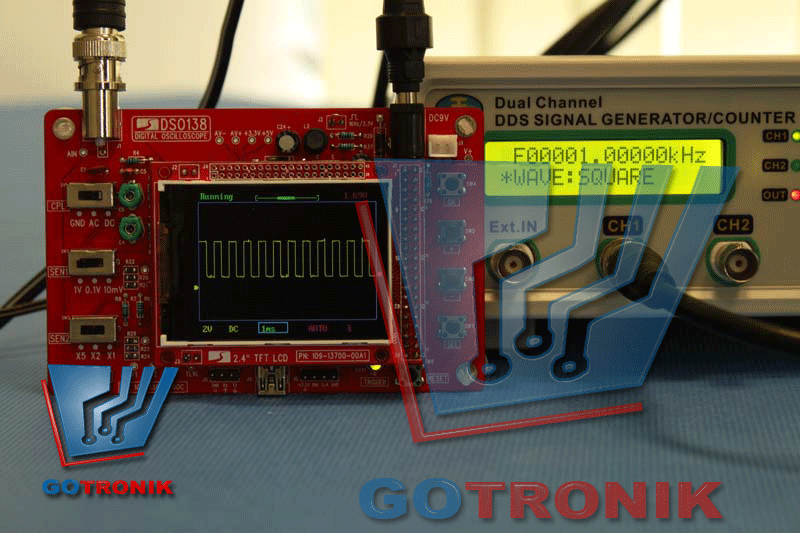

Sygnał prostokątny (1 kHz, 100 kHz, 200 kHz)
