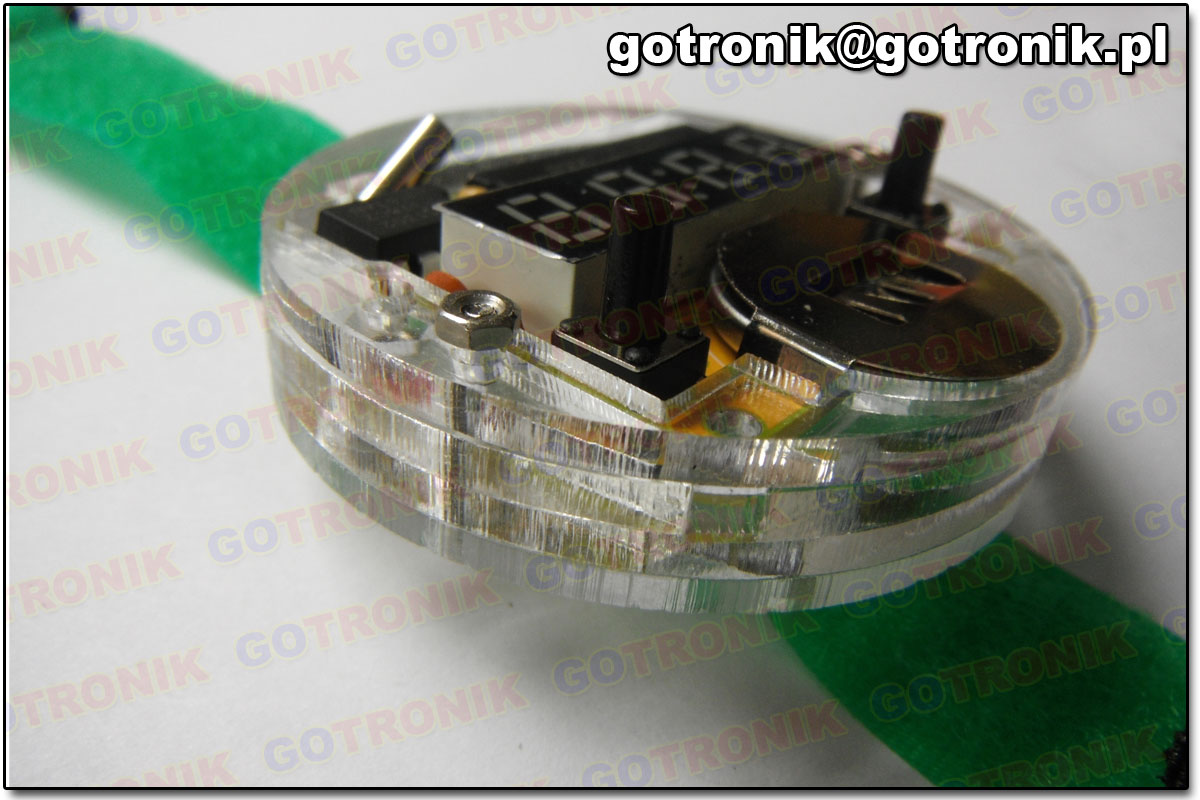

Elektroniczny zegarek na rękę

Opublikowano 14 kwietnia 2016 | Przez elektronicy

Przedstawiamy instrukcje montażu zegarka na rękę w przeźroczystej obudowie (numer katalogowy BTE-080). Własnoręcznie zmontowany, przezroczysty zegarek elektroniczny na pewno zrobi wrażenie na Waszych znajomych:). Układ zasilany jest napięciem 3 V. Należy dokupić baterię CR2025, ponieważ nie jest dołączona do zestawu. Zegarek posiada autouśpienie po upływie 5 sekund. Wyłączony jest wtedy wyświetlacz. Aby wybudzić go należy przycisnąć przycisk z lewej strony. Ważną informacją jest to, jak nastawić zegarek. Prawy przycisk trzymamy dłużej. Następnie migają pierwsze dwie cyfry (godziny), lewym przyciskiem ustawiamy żądaną wartość. Teraz ponownie przeciskamy prawy przycisk, aby prawym przyciskiem ustawić dwie kolejne cyfry (minuty). Aby zakończyć ustawianie, przyciskamy prawy przycisk. Gotowe. Alby sprawdzić, która jest godzina, wciśnij lewy klawisz (wybudzenie).

Przedstawimy instrukcję pisemną z pomocniczymi zdjęciami. Na początku, jeszcze przed rozpoczęciem lutowania należy pogrupować elementy i sprawdzić z listą czy posiadamy wszystkie.

Lista elementów:

wyświetlacz LED 7-segmentowy
kondensator ceramiczny 100 nF
2 kondensatory ceramiczne 22 pF
2 przyciski
kwarc 32768 Hz
metalowe gniazdo na baterie 3 V
STC15L204EA
DS1302
4 rezystorów 10 kOhm (potrzebne 3)
płytka PCB

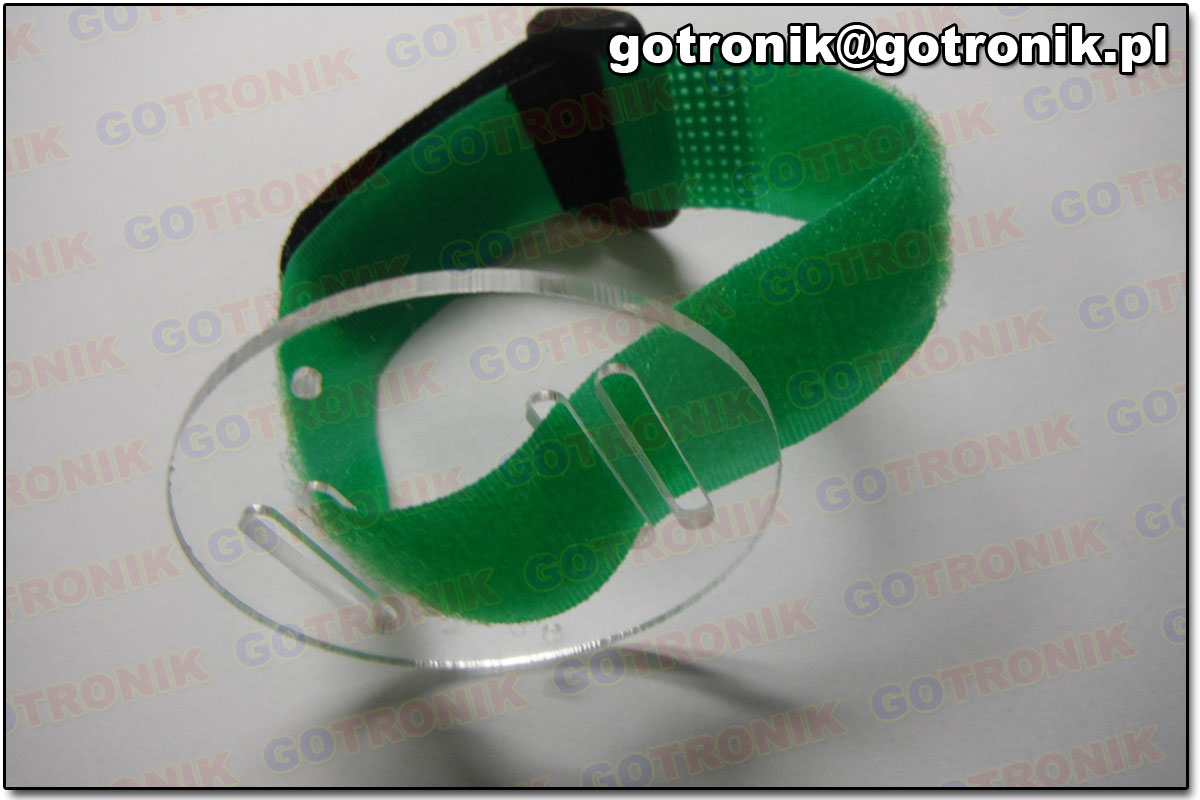

pasek na rękę

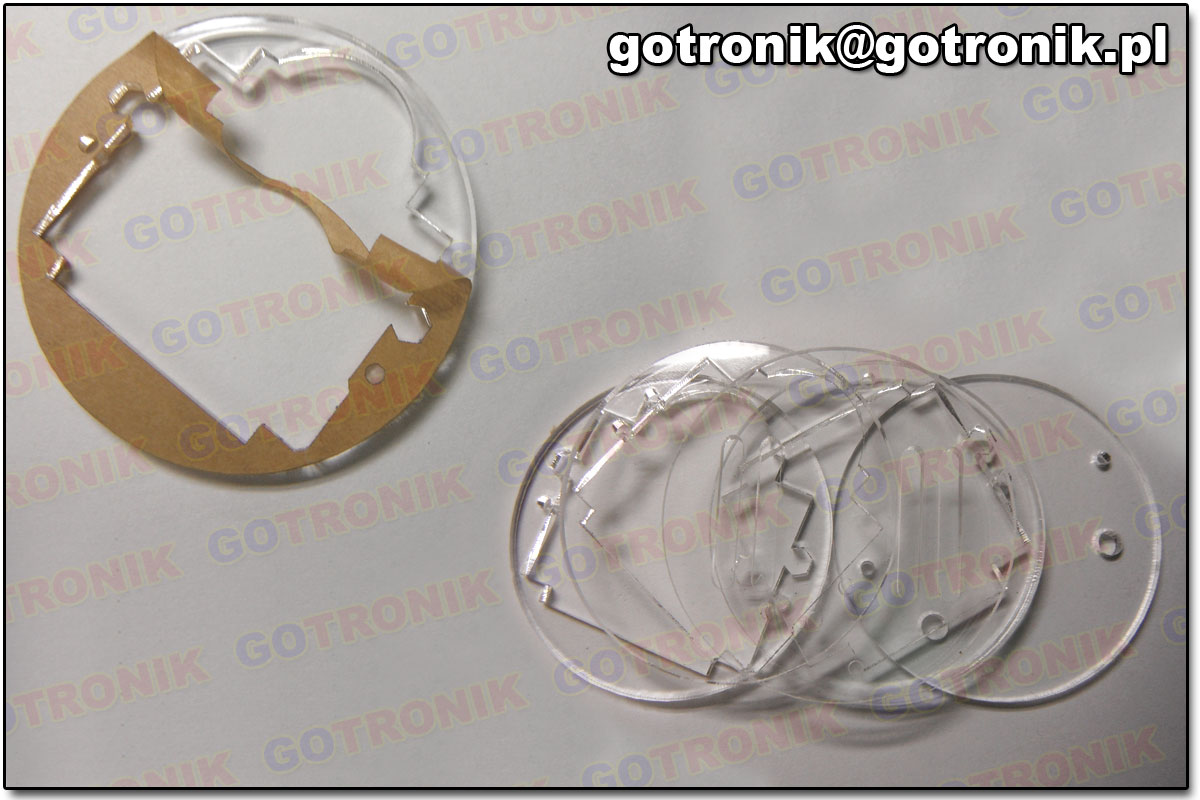

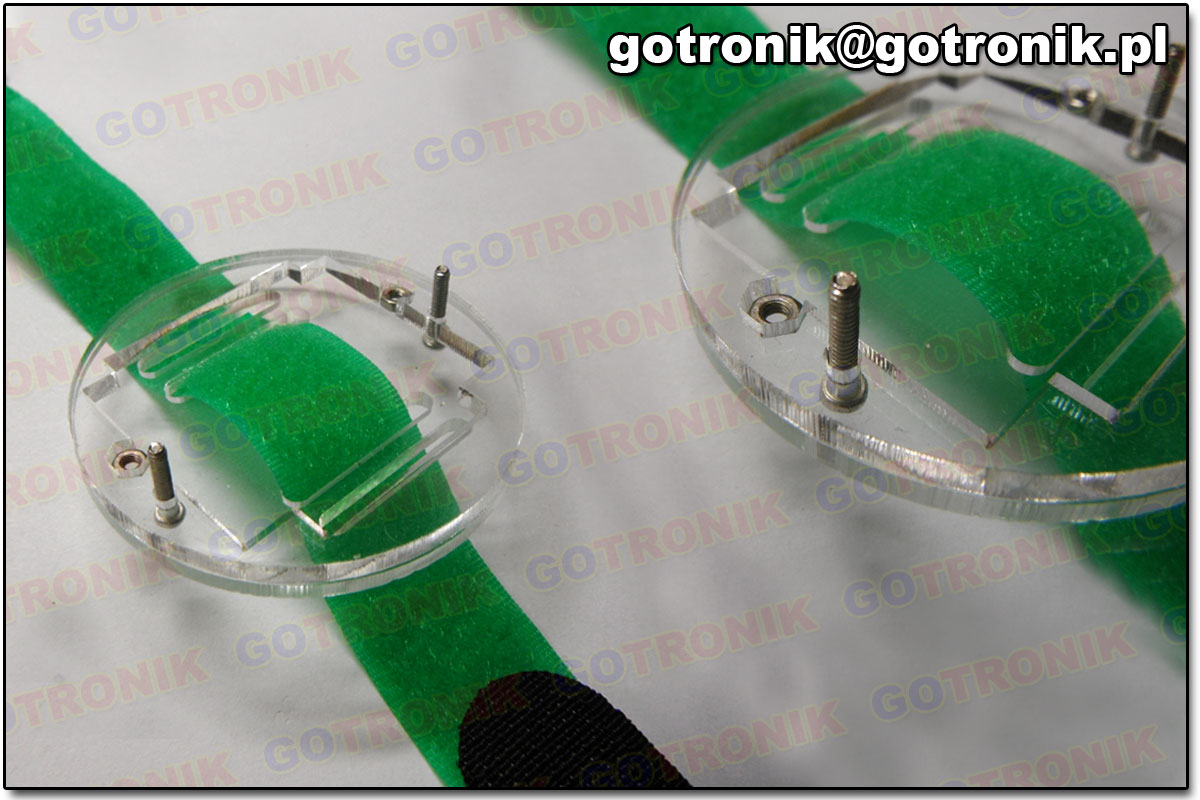

6 odpowiednio wyciętych kółek
5 śrubek wraz z nakrętkami (potrzebne 4)

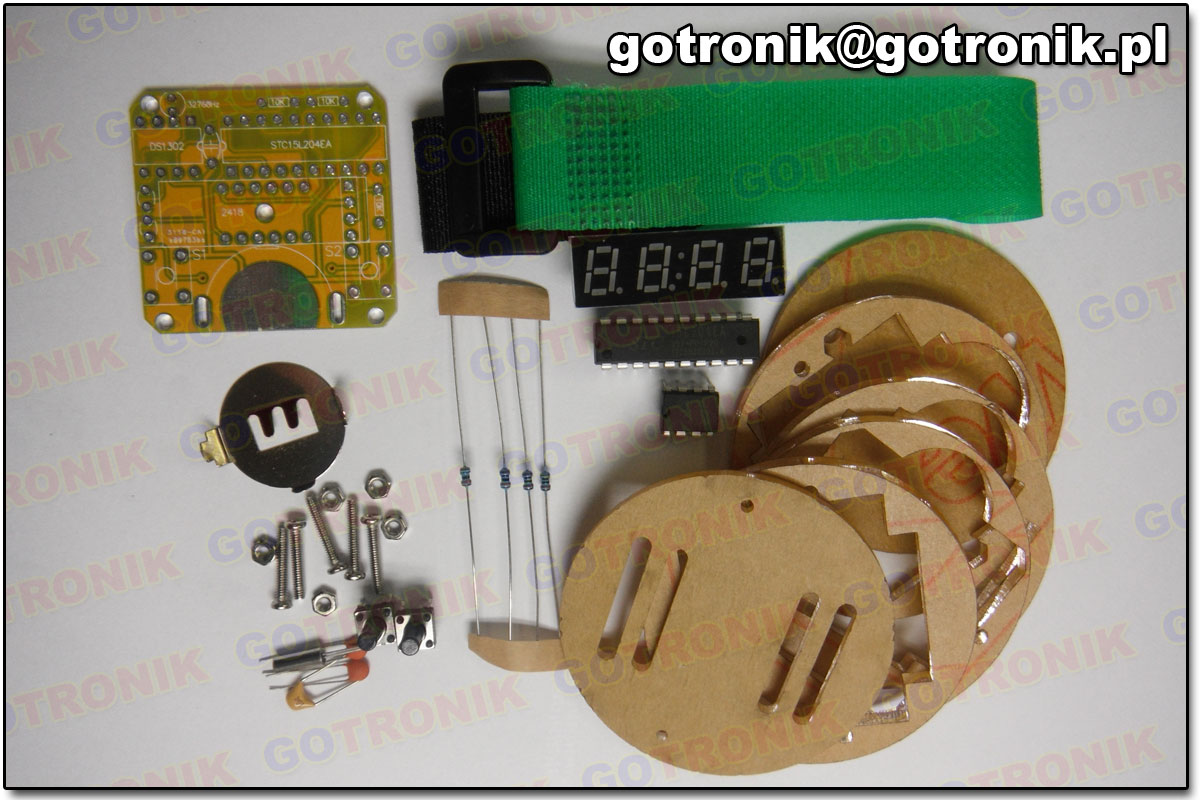

Pogrupowane elementy

Ocena stopnia trudności:

płytka jednostronna
solder-maska –TAK
opis montażowy na płytce drukowanej – TAK
schemat ideowy – NIE
schemat montażowy – TAK
typ montażu: przewlekany THT
elementy montowane powierzchniowo SMD: NIE
elementy wymagające zachowania polaryzacji: NIE
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np stacja SL20ESD Solomon
cyna – najlepiej taka o średnicy 0,5 mm lub 0,7 mm
obcinaczki
wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Opcjonalnie:

Gdy elementy są rozłożone na stole, przyjrzyjmy się płytce PCB. Wszystkie rezystory są doskonale opisane, co znaczenie ułatwia montaż. Przyjrzyj się zdjęciu, co jest montowane, gdzie i w jakiej kolejności, a w razie wątpliwości przeczytaj poniższy opis.

KROK 1

W tym kroku wlutujemy najniższe elementy. Po rozłożeniu elementów sprawdzić wartość rezystorów. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC. Znając wartości, przewlekamy rezystory na płytce i lutujemy. Następnie kondensatory ceramiczne. Ostatnim etapem tego kroku będzie wlutowanie STC15L204EA oraz DS1302. Oba elementy mają wyciętą obudowę, a wycięcie musi zgadzać się z wycięciem na schemacie montażowym, który znajduje się na płytce PCB.

Krok 1

KROK 2

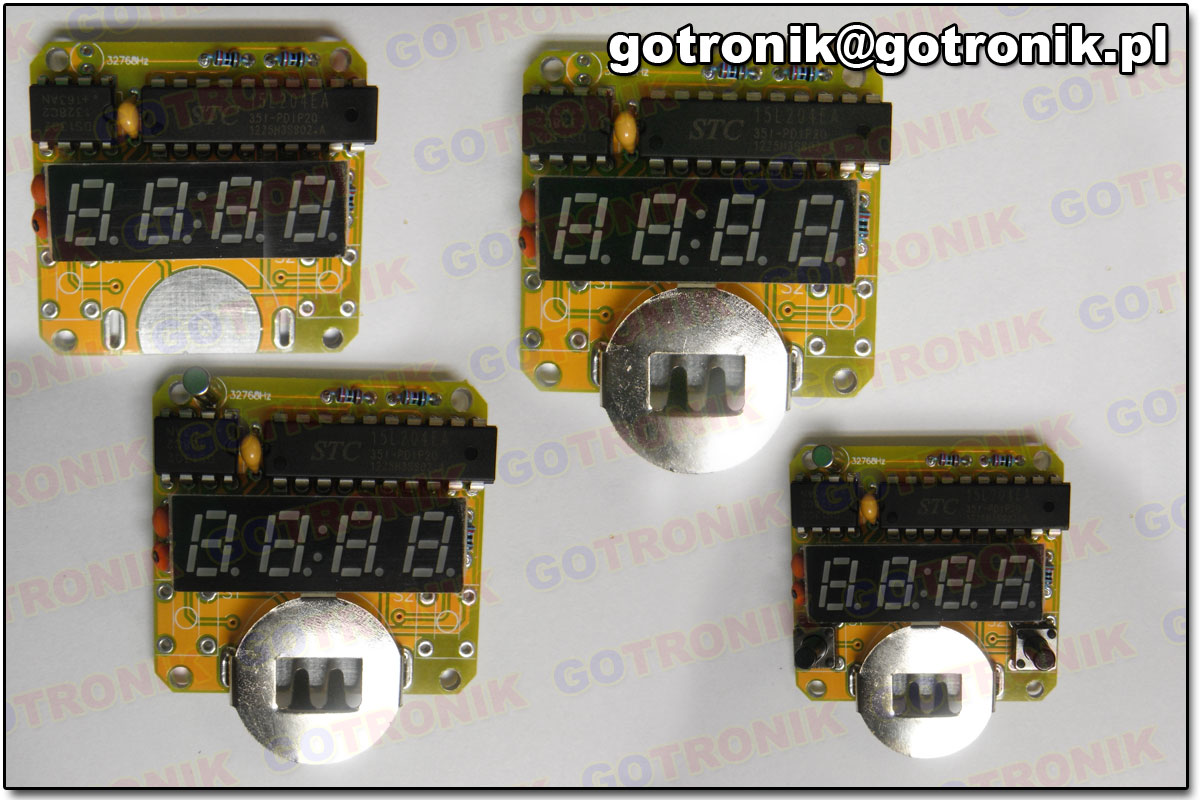

Przyszedł czas na nieco wyższe elementy. Zacznijmy od wlutowania wyświetlacza i gniazda na baterię. Kolejno wlutujemy oscylator kwarcowy, a na koniec dwa przyciski. Płytka PCB jest gotowa. W tym kroku umieść baterię w wyznaczonym miejscu.
