4 bitowy zegar elektroniczny

Opublikowano 14 kwietnia 2016 | Przez elektronicy

Zegarek 4 bitowy

W niniejszym artykule przestawiamy, jak krok po kroku zbudować 4 bitowy zegar elektroniczny oparty na mikrokontrolerze AT89C2051 . Układ wymaga podpięcia zasilania od 3 do 6 V DC (prąd stały). Na spodniej stronie płytki PCB zaznaczone zostało, jak podłączyć zasilanie. Plusem i minusem. Nie stosowanie się do wskazówek, grozi uszkodzeniem układu. Wymiary płytki PCB: 52 x 42 mm. Zegarek posiada dwa przyciski. Ustawione są dwa alarmy. Można je wyłączać przyciskami. Możliwa jest też korekcja czasu, właśnie za pomocą przycisków. Montaż zegarka rozpoczynamy od pogrupowania elementów sprawdzenia elementów z listą. Gdy będziemy gotowy przychodzimy do KROKU pierwszego, opisanego poniżej.

Zestaw do kupienia: http://www.gotronik.pl/bitowy-zegar-elektroniczny-na-at89c2015-p-648.html

Spis elementów:

2 rezystory 10 kOhm
kondensator ceramiczny 100 nF
2 kondensatory ceramiczne 30 pF
kondensator elektrolityczny 10 uF
kwarc 12 kHz
opornik 1 kOhm
tranzystor S8550
podstawka 20PIN
AT89C2051
2 przyciski
wyświetlacz 7-segmentowy ZM5641AR
BUZZER 5V
gniazdo do podpięcia zasilania

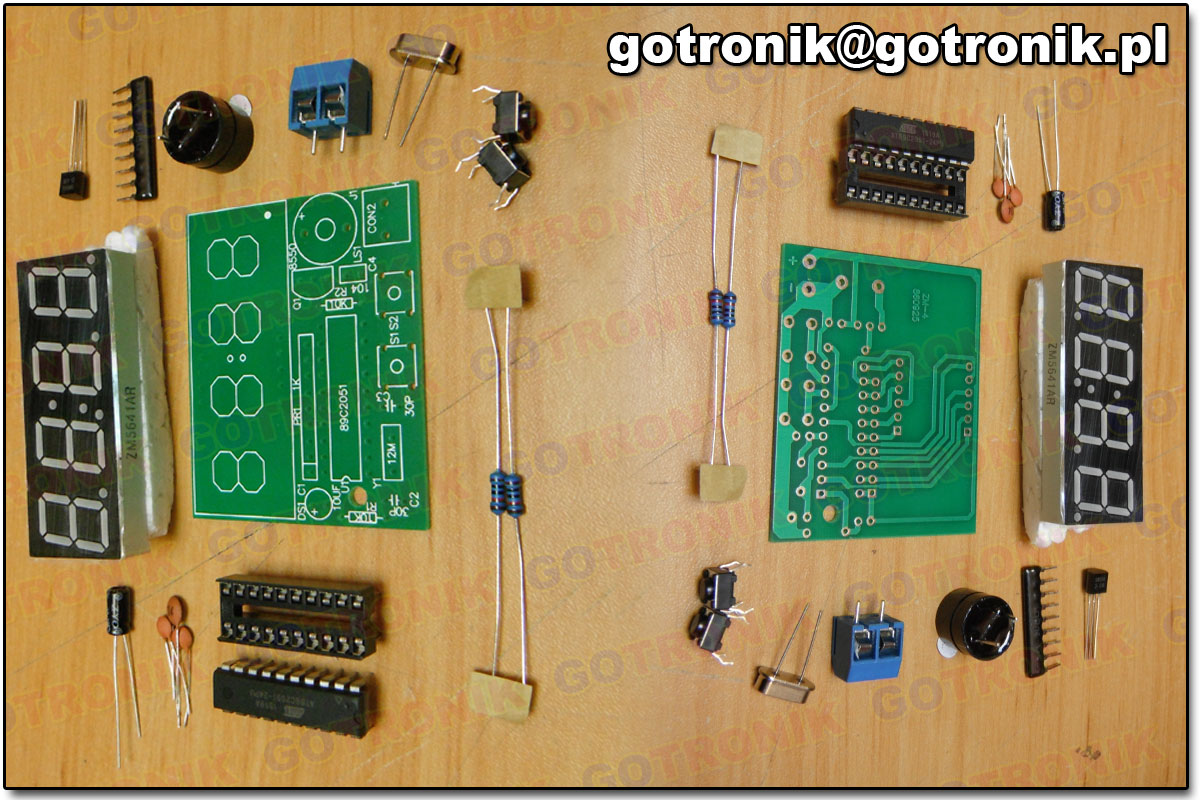

Elementy

Ocena stopnia trudności:

płytka jednostronna
solder-maska –TAK
opis montażowy na płytce drukowanej – TAK
schemat ideowy – NIE
schemat montażowy – TAK
typ montażu: przewlekany THT
elementy montowane powierzchniowo SMD: NIE
elementy wymagające zachowania polaryzacji: TAK
urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa od razu)

Lista potrzebnych narzędzi:

lutownica – najlepiej stacja lutownicza, ponieważ posiada regulację temperatury, np stacja SL20ESD Solomon
cyna – najlepiej taka o średnicy 0,5 mm lub 0,7 mm
obcinaczki
wkrętak krzyżakowy – możesz skorzystać z zestawu wkrętaków, wybierając odpowiednią końcówkę

Opcjonalnie:

KROK 1

W tym kroku wlutujemy najniższe elementy. Po rozłożeniu elementów należy pogrupować rezystory. Odczytywać wartość rezystorów przewlekanych możemy za pomocą kodów paskowych nadrukowanych na tym elemencie lub możemy zmierzyć wartość rezystancji za pomocą miernika uniwersalnego wyposażonego w omomierz lub testera elementów RLC (z tego samego testera skorzystaj do sprawdzenia pojemności kondensatorów). Znając wartości, przewlekamy rezystory na płytce i lutujemy. Wartości elementów zostały opisane na płytce PCB, co znacznie ułatwia montaż elementów. Teraz wlutuj podstawkę pod AT89C2051. Zwróć uwagę na wycięcie w podstawce, powinno ono zgadzać się z tym zaznaczonym na schemacie montażowym na płytce.

Lutowanie pierwszych elementów

Jeszcze w tym kroku zajmiemy się wlutowaniem kwarcu, kondensatorów ceramiczny C2 i C3 oraz RP?????

Krok 1

KROK 2

W tym kroku należy wlutować kolejne elementy. Zaczniemy od kondensatora ceramicznego C4. Następnie zajmiemy się dwoma przyciskami. Gdy to już będzie gotowe, nadszedł czas na elementy, na które należy zwrócić szczególną uwagę. Podczas montażu tranzystora S8550 zwracamy uwagę na to, w jaki sposób został przedstawiony graficznie na PCB. Jak wlutować kondensator elektrolityczny? Na płytce zaznaczony został „+”. Ustalmy zatem, które wyprowadzenie elementu jest „+”, a które „-„. Na elemencie został wyrazie oznaczony „-„. Można też rozstrzygnąć to wiedząc, że dłuższe wyprowadzenie jest „+”. Przewlekamy element zgodnie z oznaczeniem i lutujemy. Podczas montażu BUZZERA należy zwrócić uwagę na polaryzację. Dłuższa nóżka BUZZERA jest „+”, jest to również zaznaczone na płytce.

Krok 2

KROK 3

Pozostały ostatnie elementy do wlutowania. Przedostatnim elementem jest gniazdo, do którego będziemy podłączali zasilanie.

Krok 3

Pozostał już tylko wyświetlacz 7 segmentowy. Tutaj też należy zwrócić szczególną uwagę na dół i górę wyświetlacza. Kropka zaznaczona na płytce PCB (prawy dolny róg ramki dla wyświetlacza), musi pokrywać się z dolną częścią wyświetlacza.
